Etui dũa kim cho bộ 10 cây (Nadelfeilen-Etui für 10-teiliges Set)

Cái etui này được thiết kế từ đầu dành riêng cho bộ dũa kim (needle files) 10 cây.

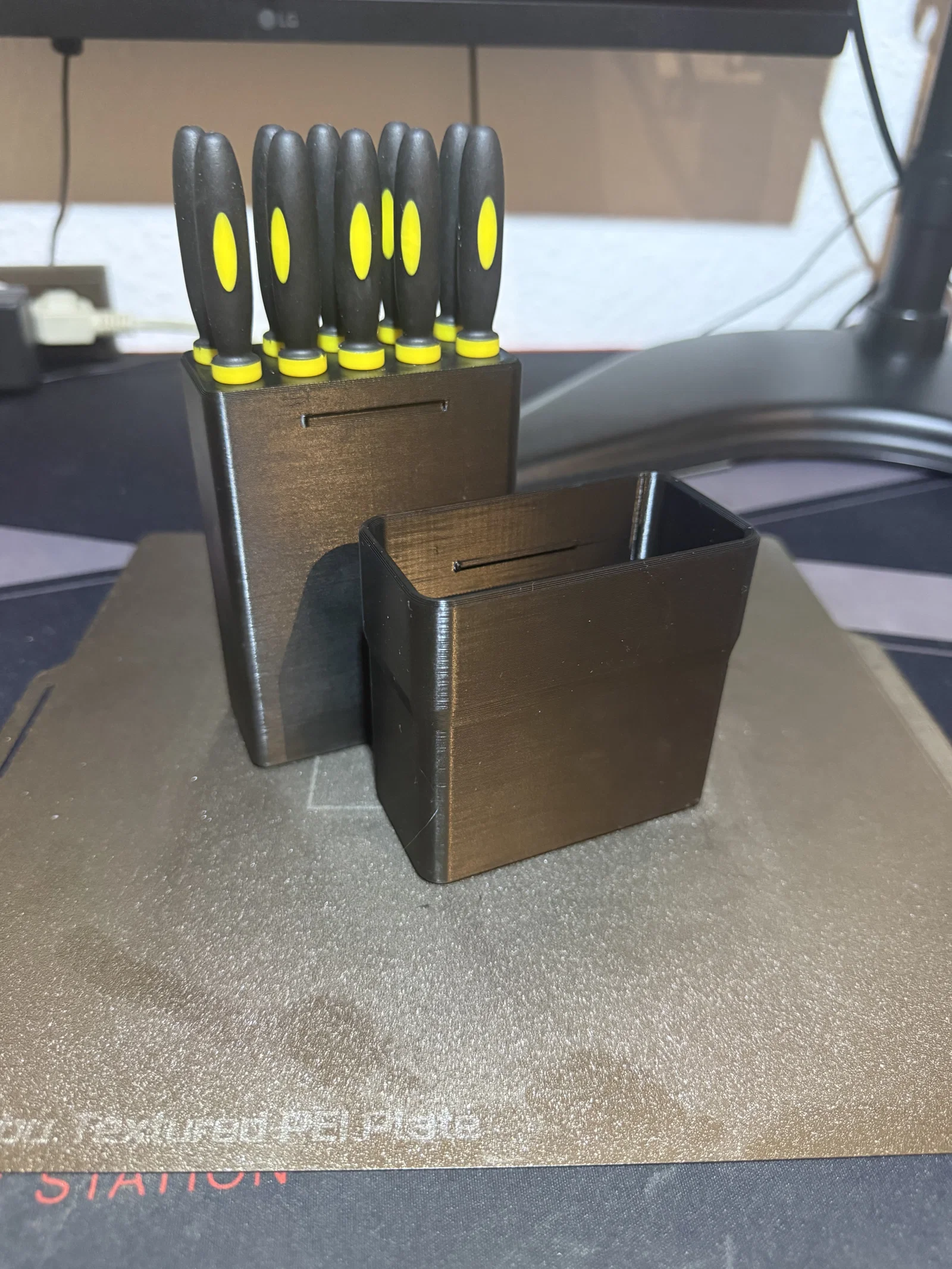

Các cây dũa được đặt thẳng đứng trong phần đế và sắp xếp gọn theo bố cục 2×5. Nhờ vậy nhìn rất rõ ràng, dễ lấy, mà lại chiếm ít diện tích trên bàn làm việc hoặc khu vực để đồ nghề.

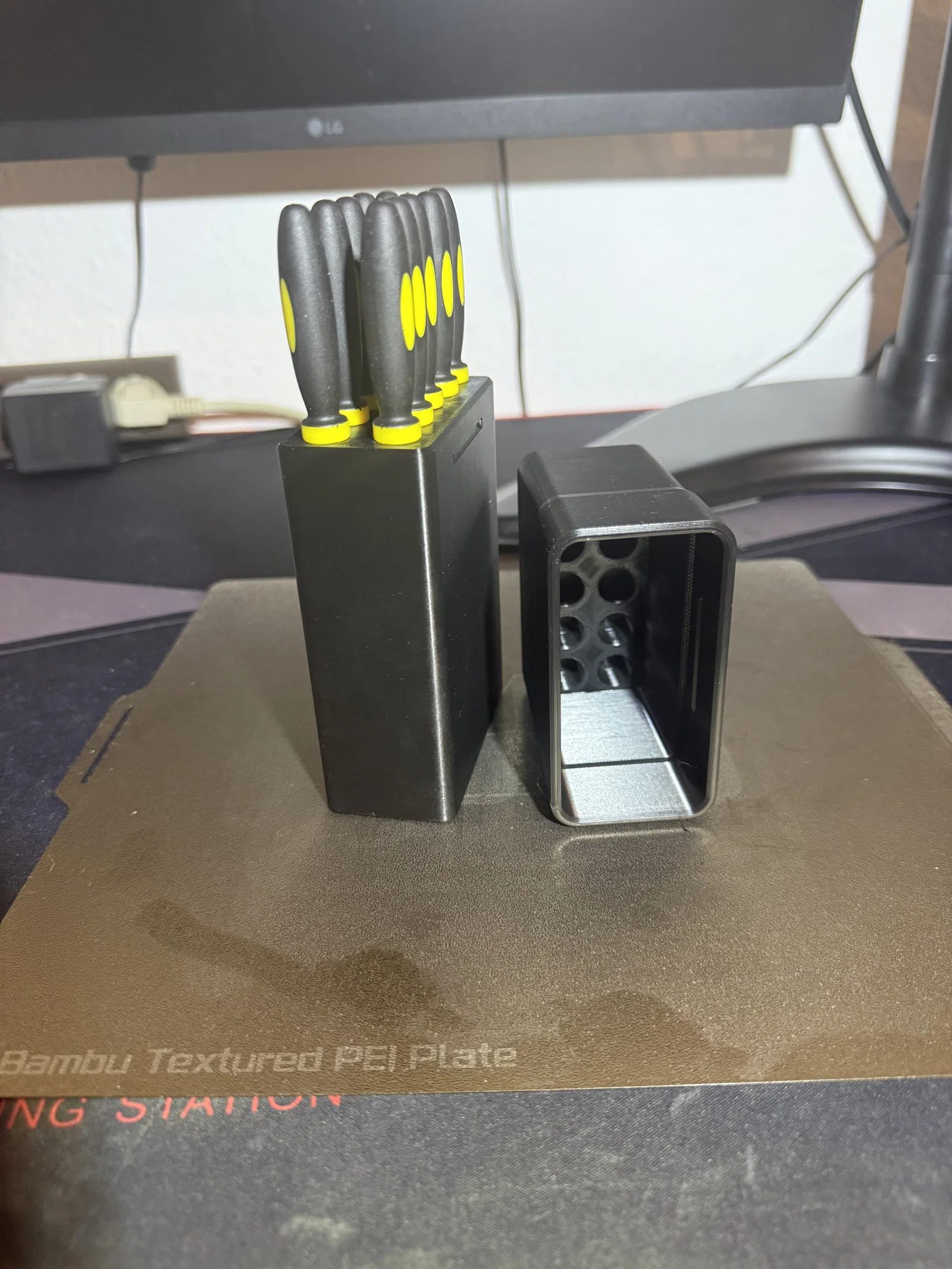

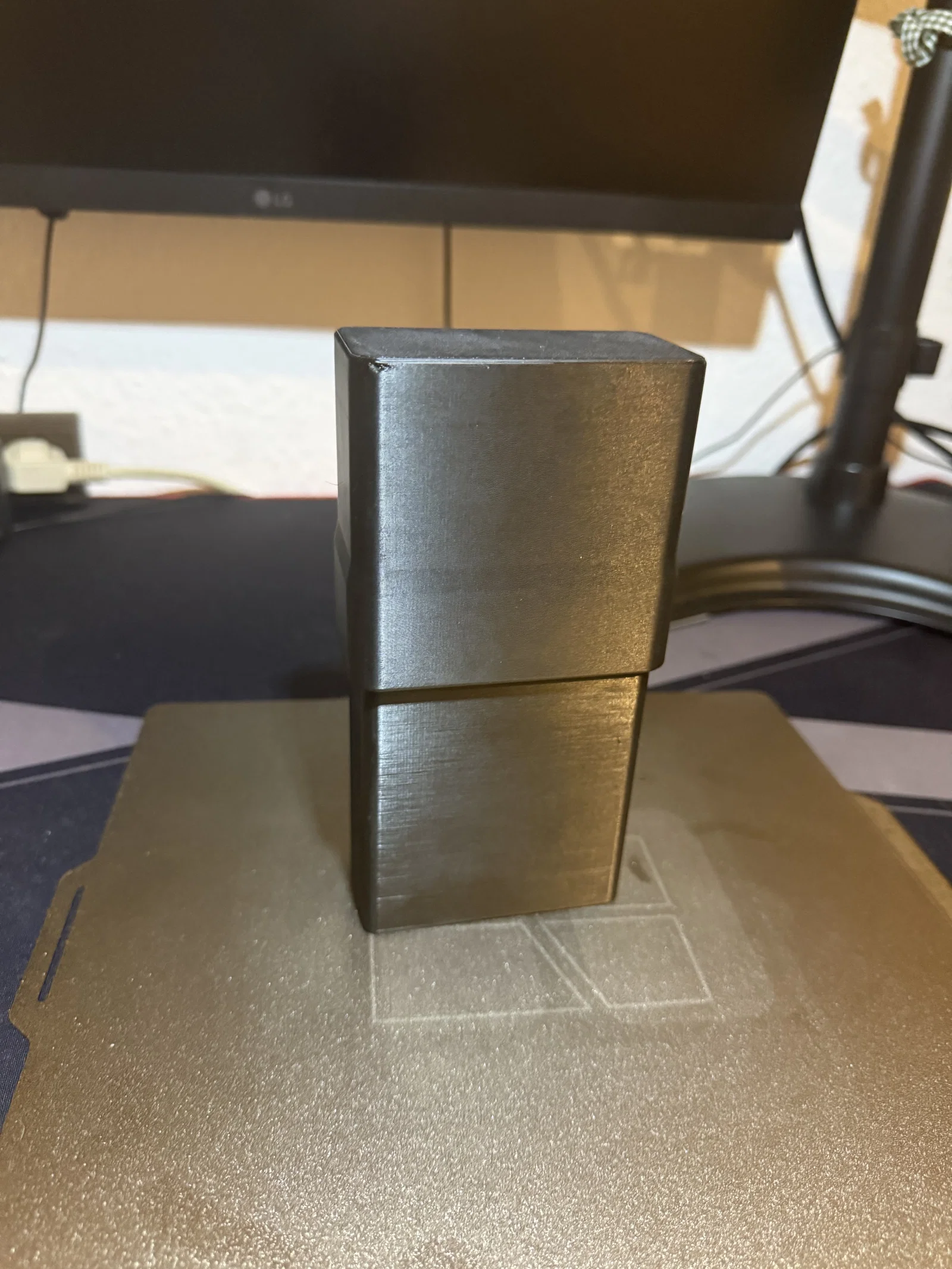

Nắp được chụp từ trên xuống, giúp bảo vệ dũa khi cất hoặc mang đi. Có một phần gờ định hướng/khớp nhẹ (rast-/guide geometry) để nắp vào đúng vị trí và ngồi khít. Ngoài ra trong nắp còn có chặn hành trình (stop) để nắp không bị đẩy vào quá sâu.

Mẫu này đơn giản, thiên về công năng, làm ra để xài thực tế trong xưởng, phòng hobby hoặc ngay góc làm việc 3D printing.

Merkmale:

• Dành cho 10 cây dũa kim

• Bố cục 2×5 gọn gàng

• Nắp chụp bảo vệ

• Có chặn hành trình tích hợp trong nắp

• Có gờ khớp/định hướng nhỏ

• In được không cần support

• Đã test với PETG

Hinweis zu den Maßen:
Etui này được thiết kế và test theo bộ dũa kim 10 cây của mình.

Các cây dũa sử dụng có kích thước xấp xỉ như sau:

• Tổng chiều dài dũa: khoảng 150 mm

• Phần kim loại: khoảng 100 mm

• Phần cán: khoảng 50 mm

• Đường kính cán lớn nhất: khoảng 10,7 mm

• Bề rộng lớn nhất của phần kim loại: khoảng 5,2 mm

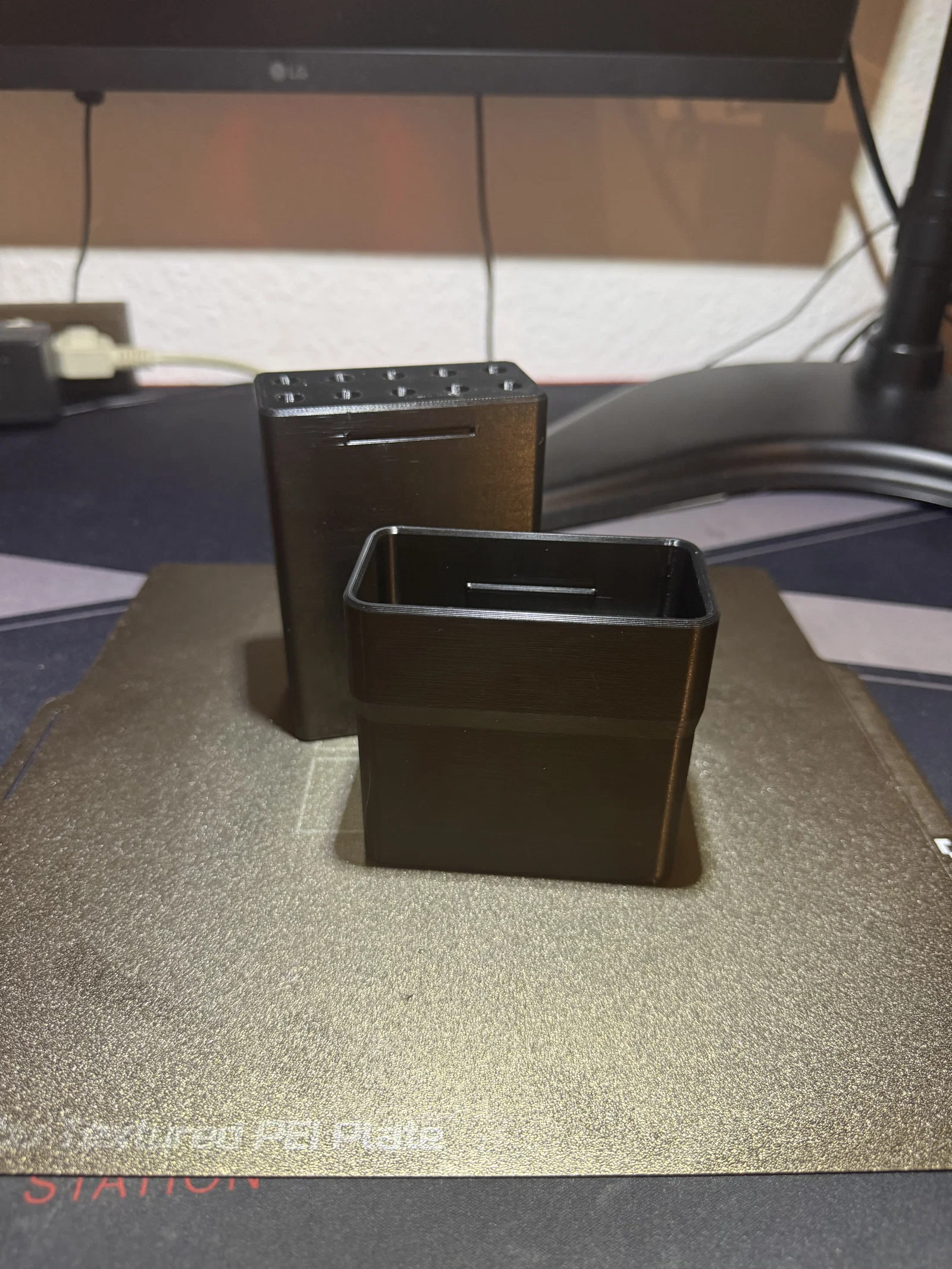

Phần đế được thiết kế cho bố cục 2×5. Lỗ cho phần kim loại được thiết kế khoảng 5,6 mm, còn phần giữ cán trong nắp khoảng 11,5 mm.

Với những bộ dũa kim khác, kích thước cán hoặc phần kim loại có thể hơi khác. Trước khi in, bạn nhớ kiểm tra nhanh xem bộ của bạn có gần đúng các kích thước này không nha.
