Icarus Probe V1

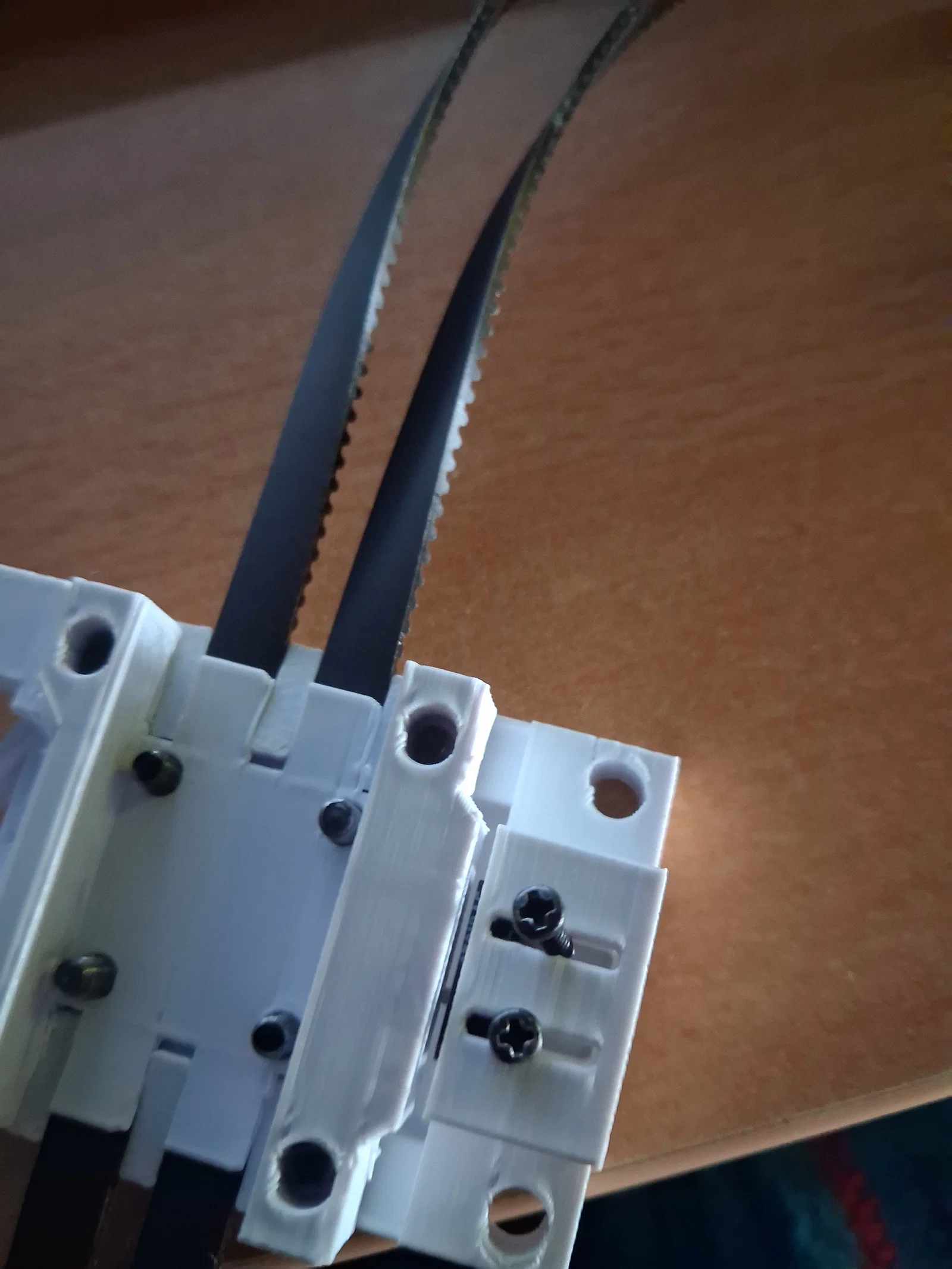

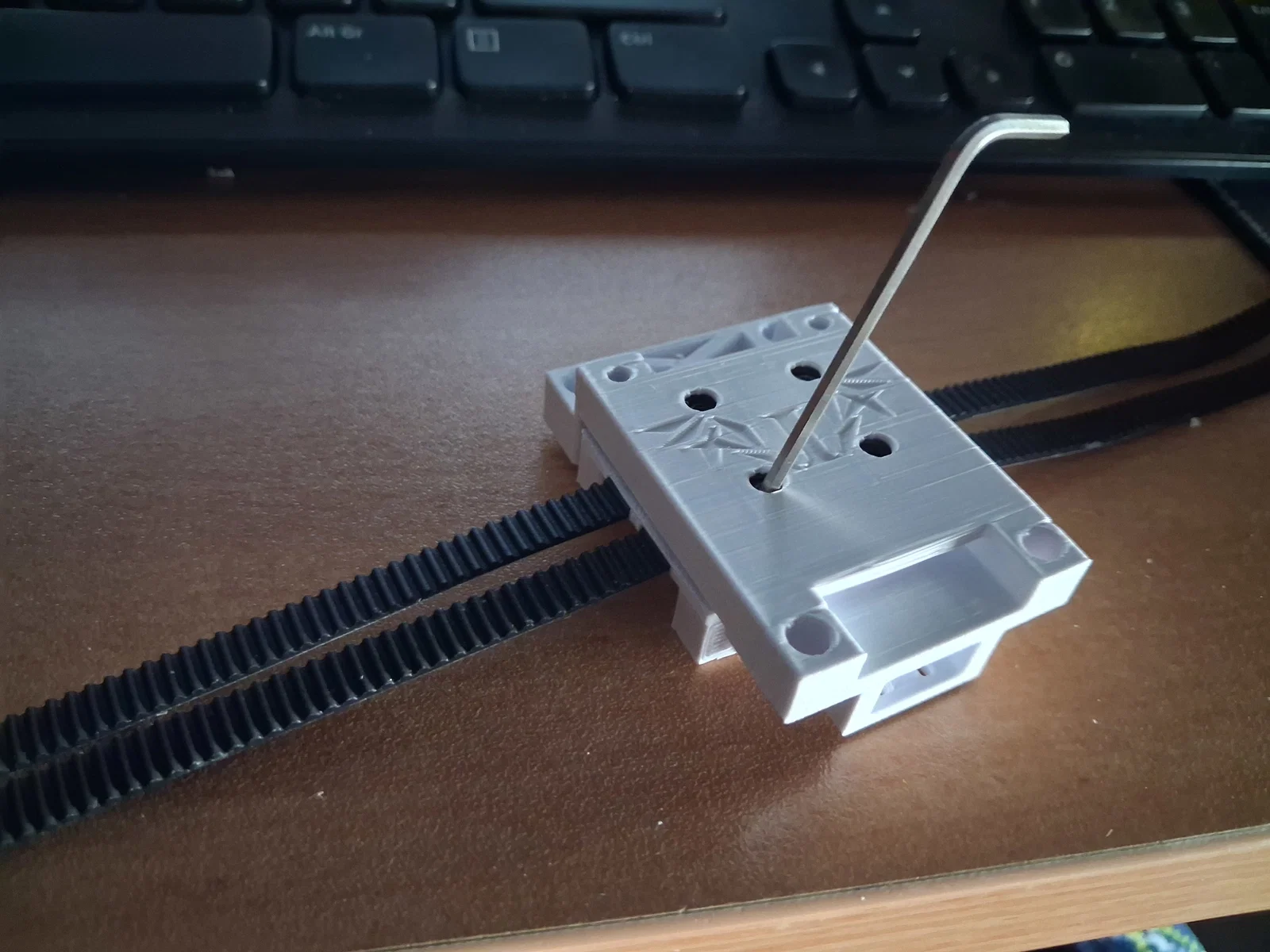

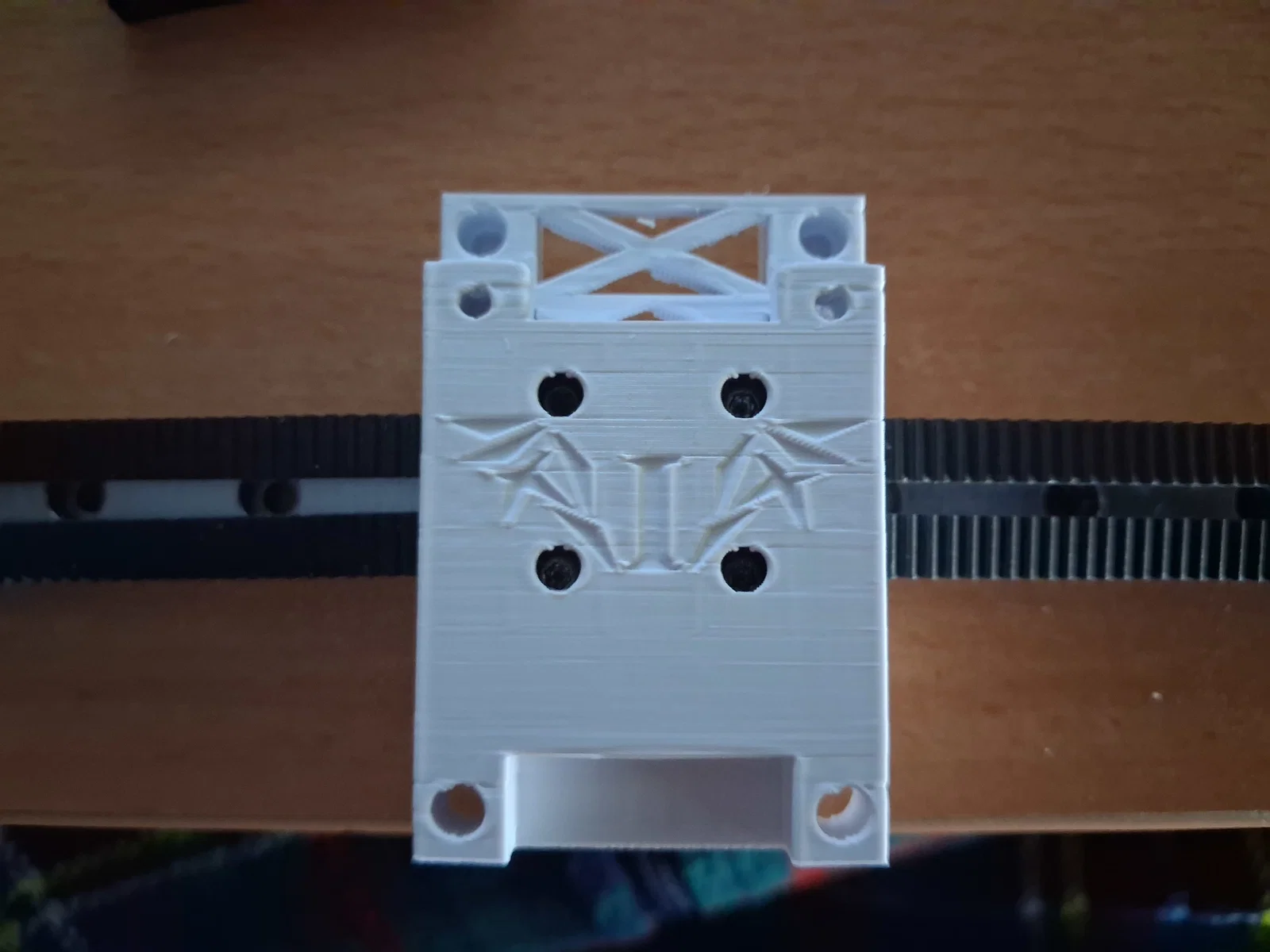

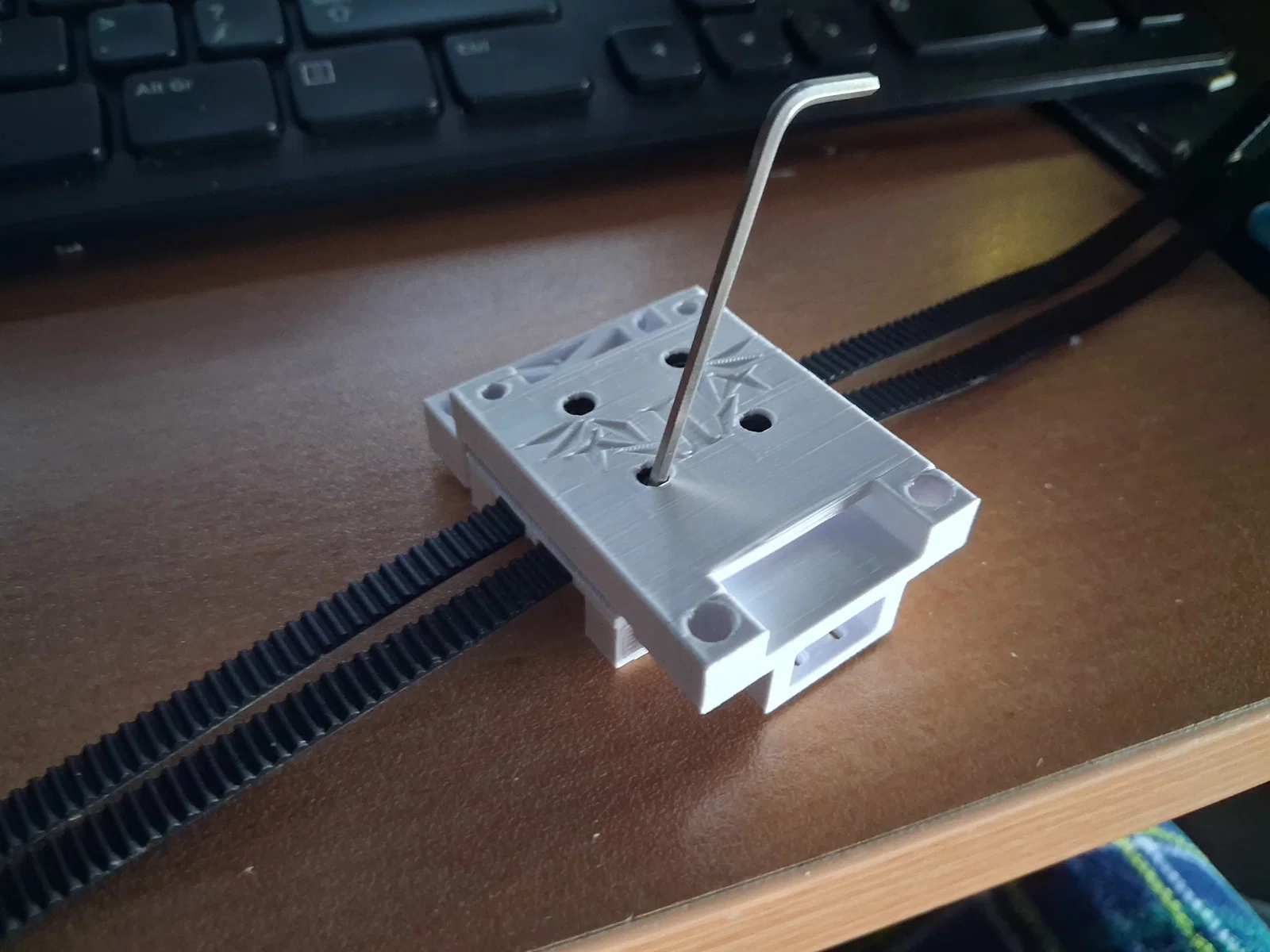

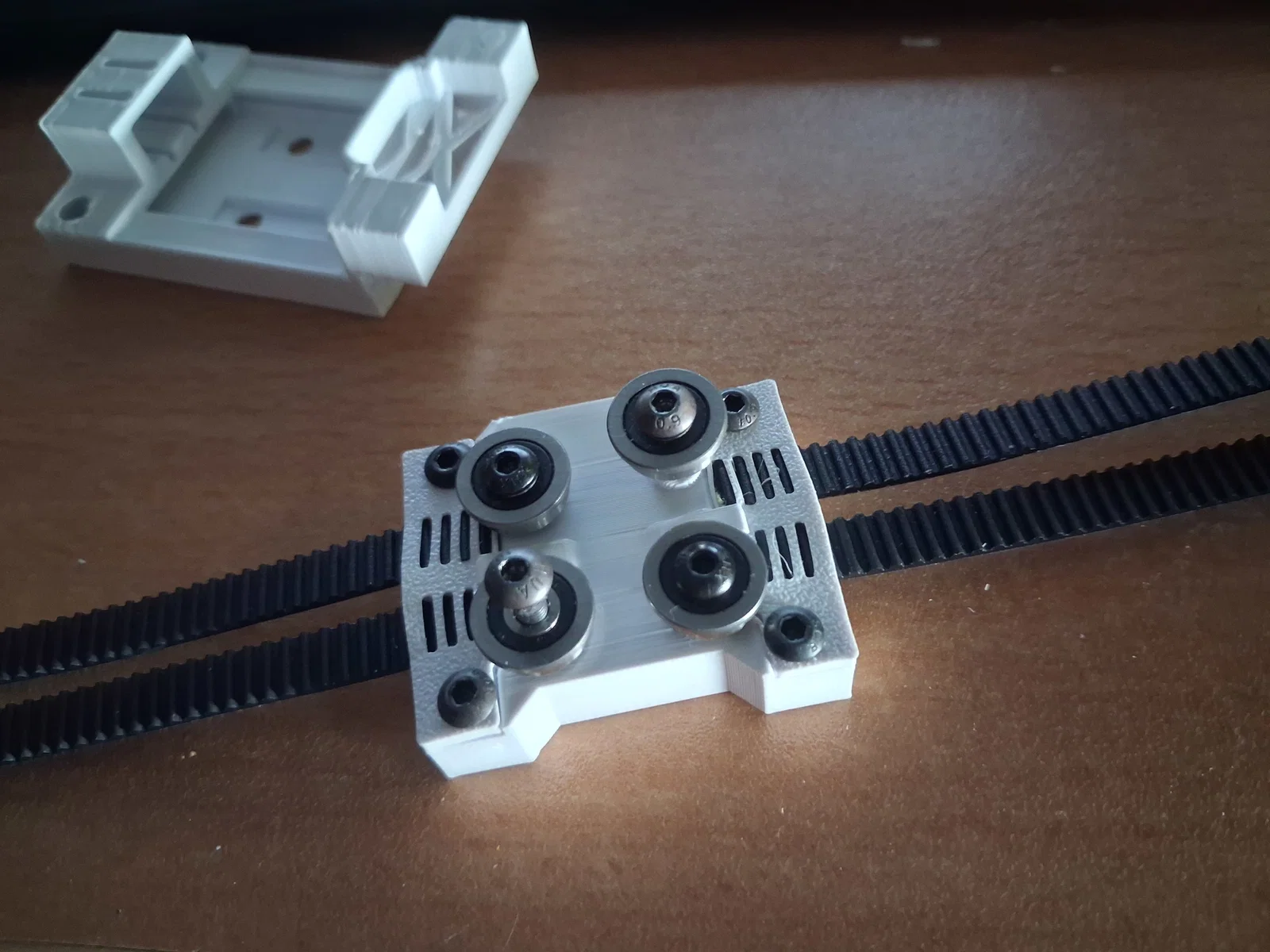

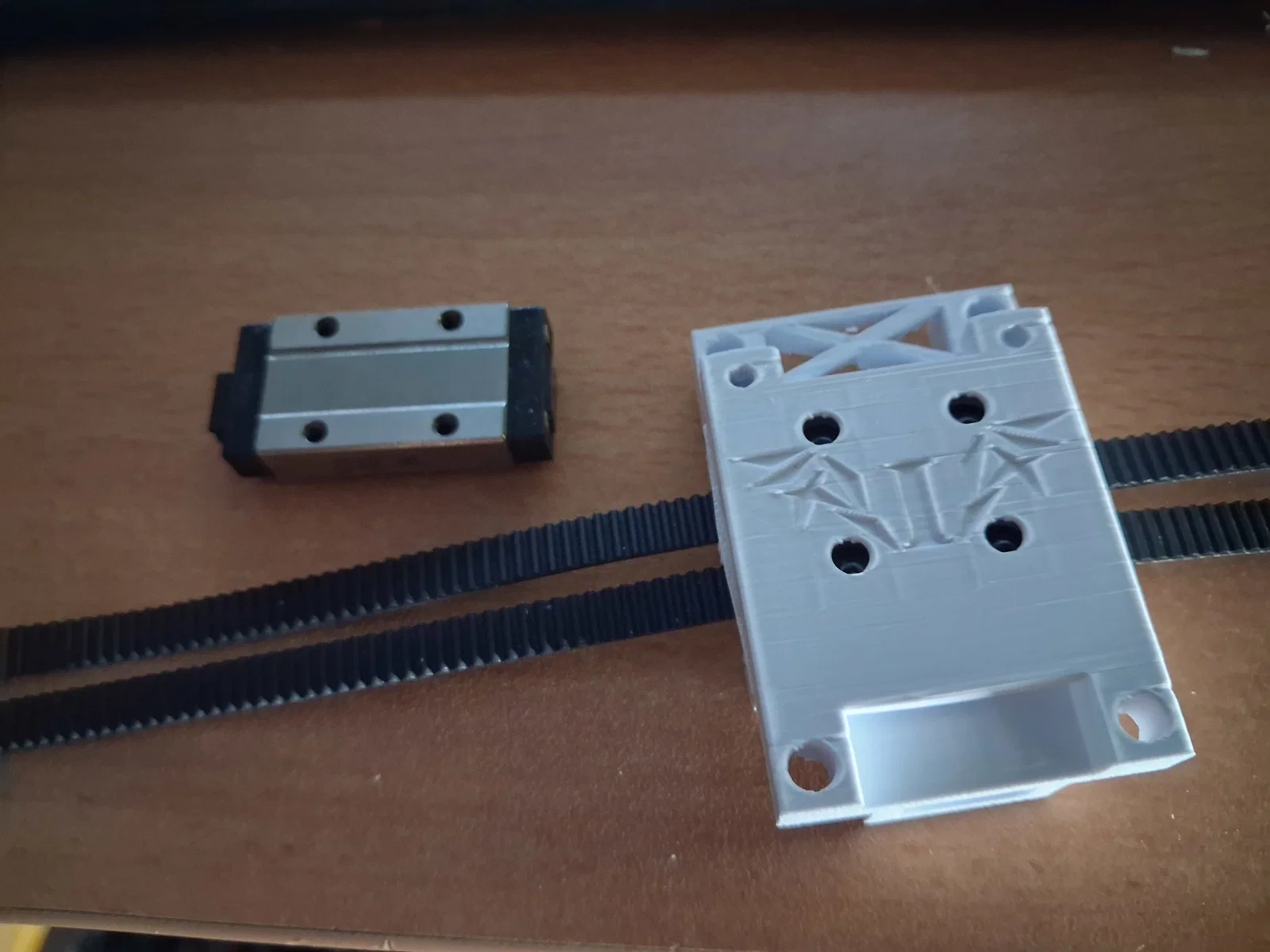

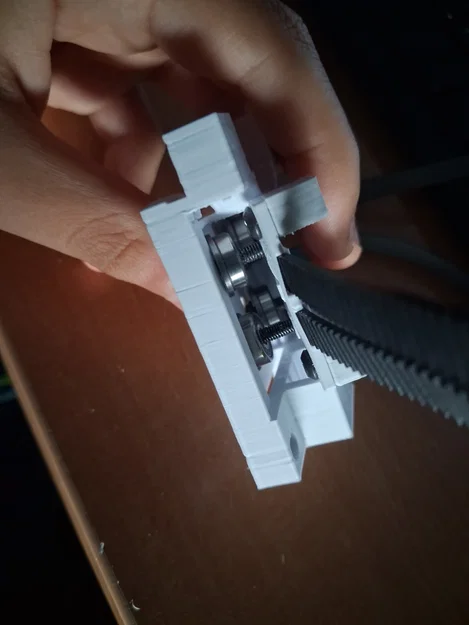

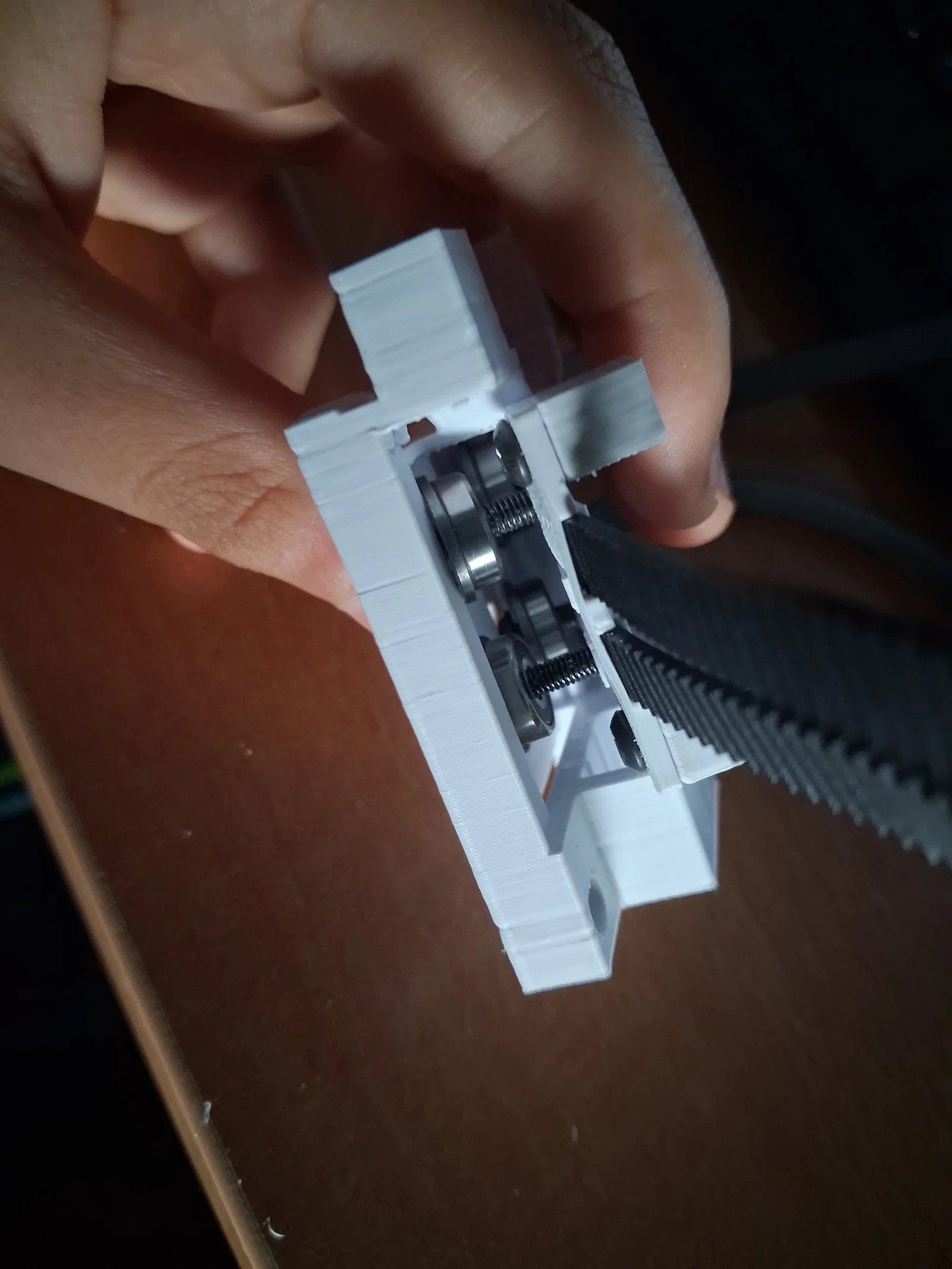

Icarus v1. Đây là một cơ cấu leveling siêu nhẹ (28g) dùng microswitch d2f để probe toàn bộ toolhead. Có 4 phiên bản: 1.0, 1.05, 1.1 và 1.2mm. Đây là dung sai của phần trượt chính. Nếu vành (flange) trên bearing của bạn hơi nhỏ hơn 1mm, bạn có thể chọn bản 1mm nhỏ hơn. Cụm trượt dùng 4 bearing F623 để đảm bảo độ vuông và độ mượt. Thiết kế để lắp vừa block rail MGN9H tiêu chuẩn. Hướng dẫn thì tạm theo các hình phía trên cho tới khi mình làm hướng dẫn riêng.

Để test xem bản nào hợp nhất, in mẫu test rồi kiểm tra xem flange của bearing có vừa không. Hiện mình vẫn chưa làm firmware cho cái này, nhưng mọi người có thể test trước (tự chịu rủi ro), vì đây mới chỉ là proof of concept.

Được thiết kế riêng cho toolhead Xol và Stealthburner.

BOM:

8 m3x10 hoặc 4 m3x10 + 4 m3x8

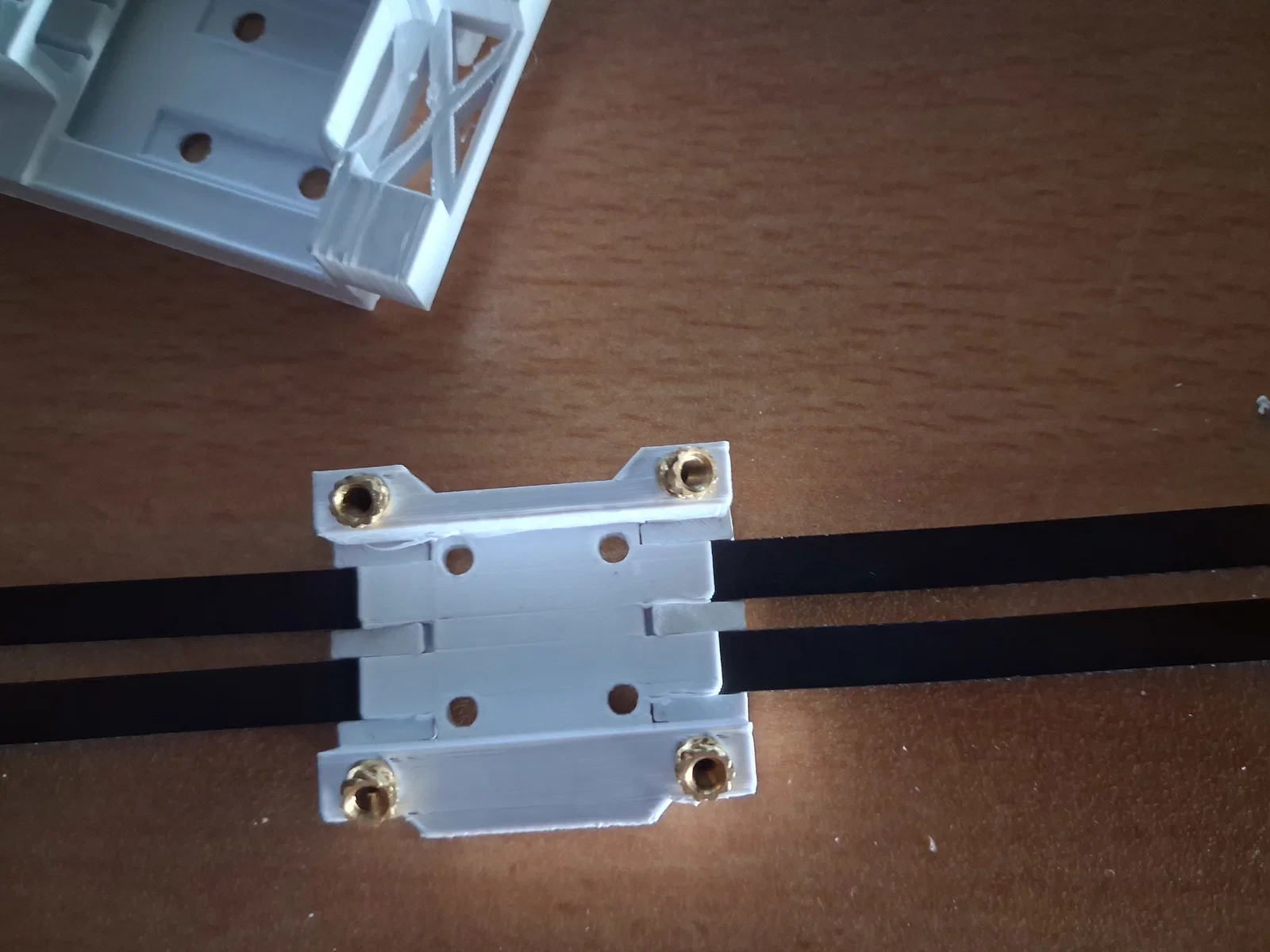

8 heated insert M3 (m3x4x5)

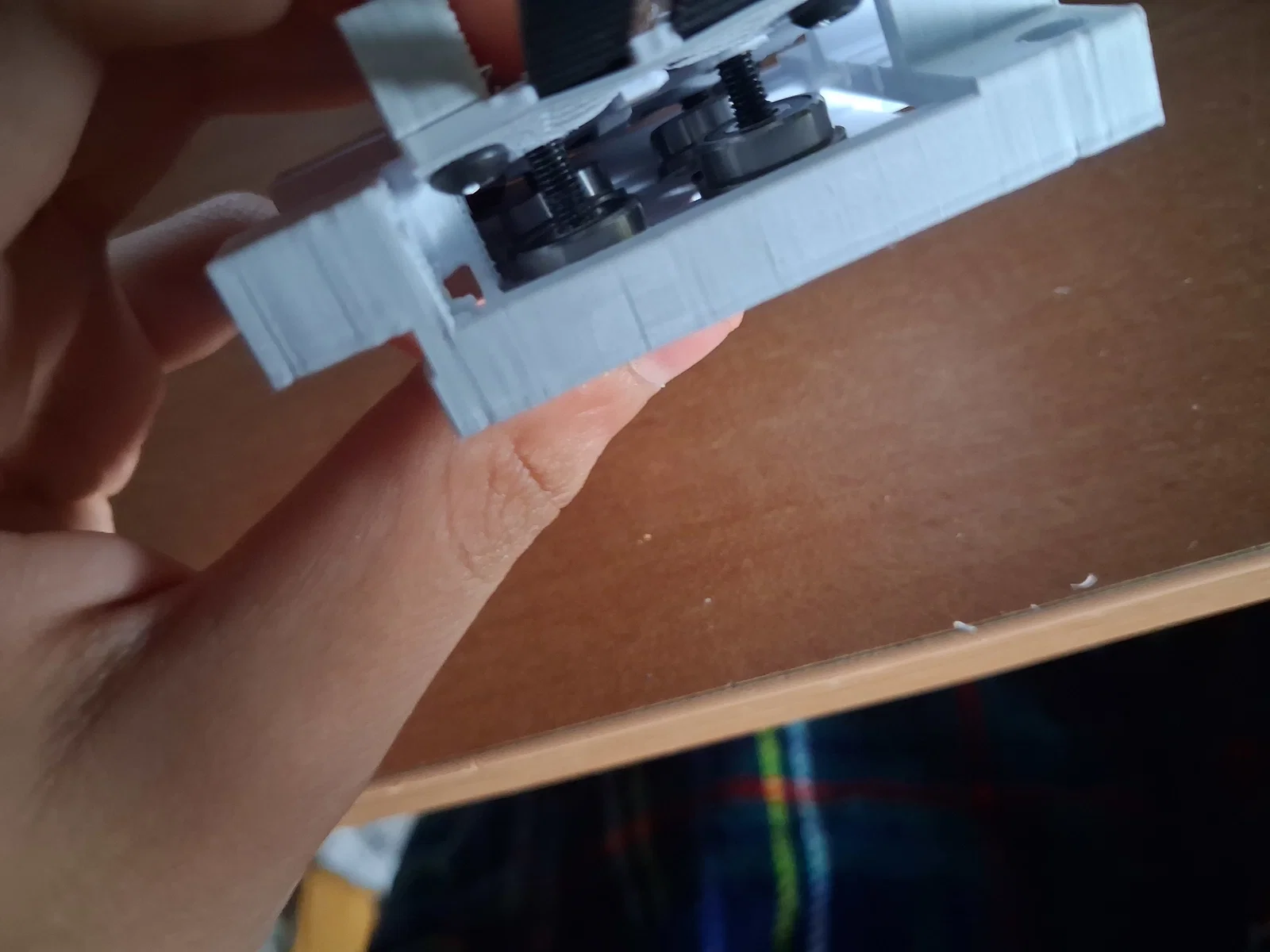

4 bearing F623

1 microswitch d2f

2 vít tự ren m2x10 để bắt microswitch

Hướng dẫn in:

In các phần theo đúng hướng (orientation) gốc.

Bật support.

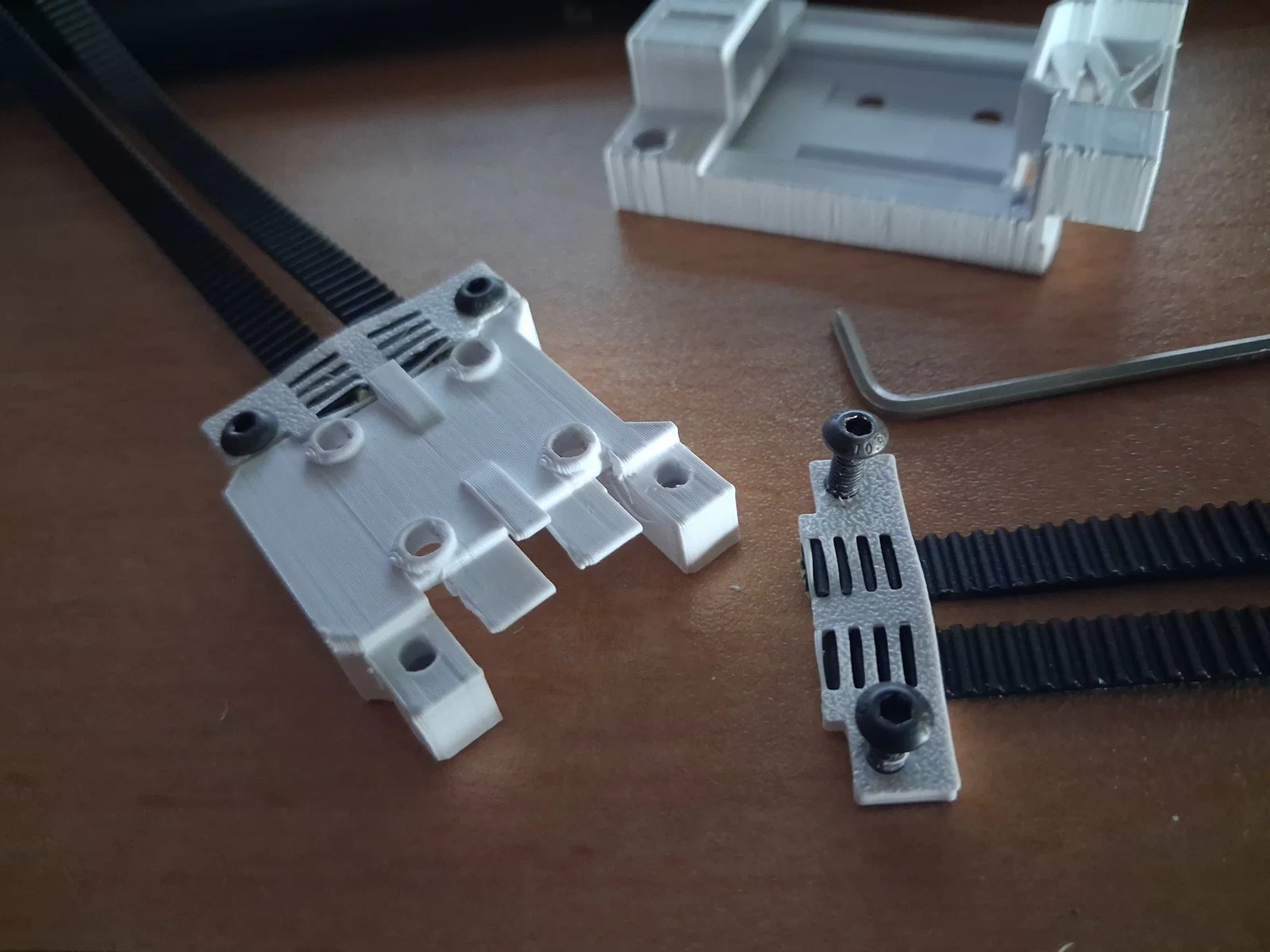

Với belt clamp, nên in chất lượng cao nhất có thể (nếu bạn có nozzle nhỏ hơn hoặc filament cứng/khỏe hơn thì càng tốt).

Chúc mọi người in vui vẻ, có lỗi hay mẹo/tip/top gì thì báo lại giúp mình nha :)
