Khung/giá đỡ cho màn hình Eggrider hoặc sw102

Remix từ Ốp bảo vệ Sw102/EggRider Tác giả v1ncen7

Tác giả Spegelius

Lượt coi
46

File 3 1,1 MB

  • sw102_mount_clasp_1782843412.stlSTL · 255,9 KB
  • sw102_mount_frame_2_1782843414.stlSTL · 445,6 KB
  • sw102_mount_frame_1_1782843415.stlSTL · 423,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

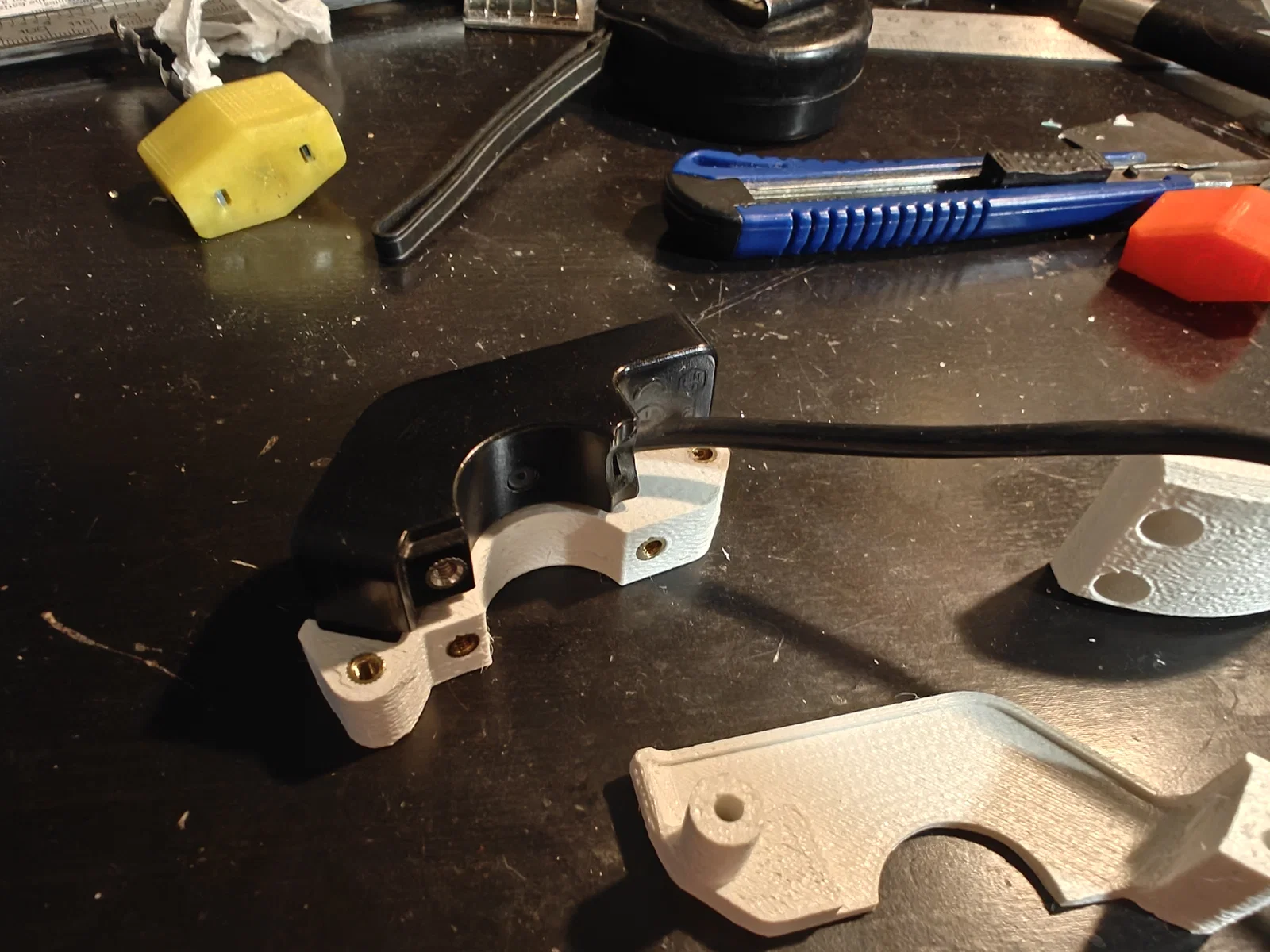

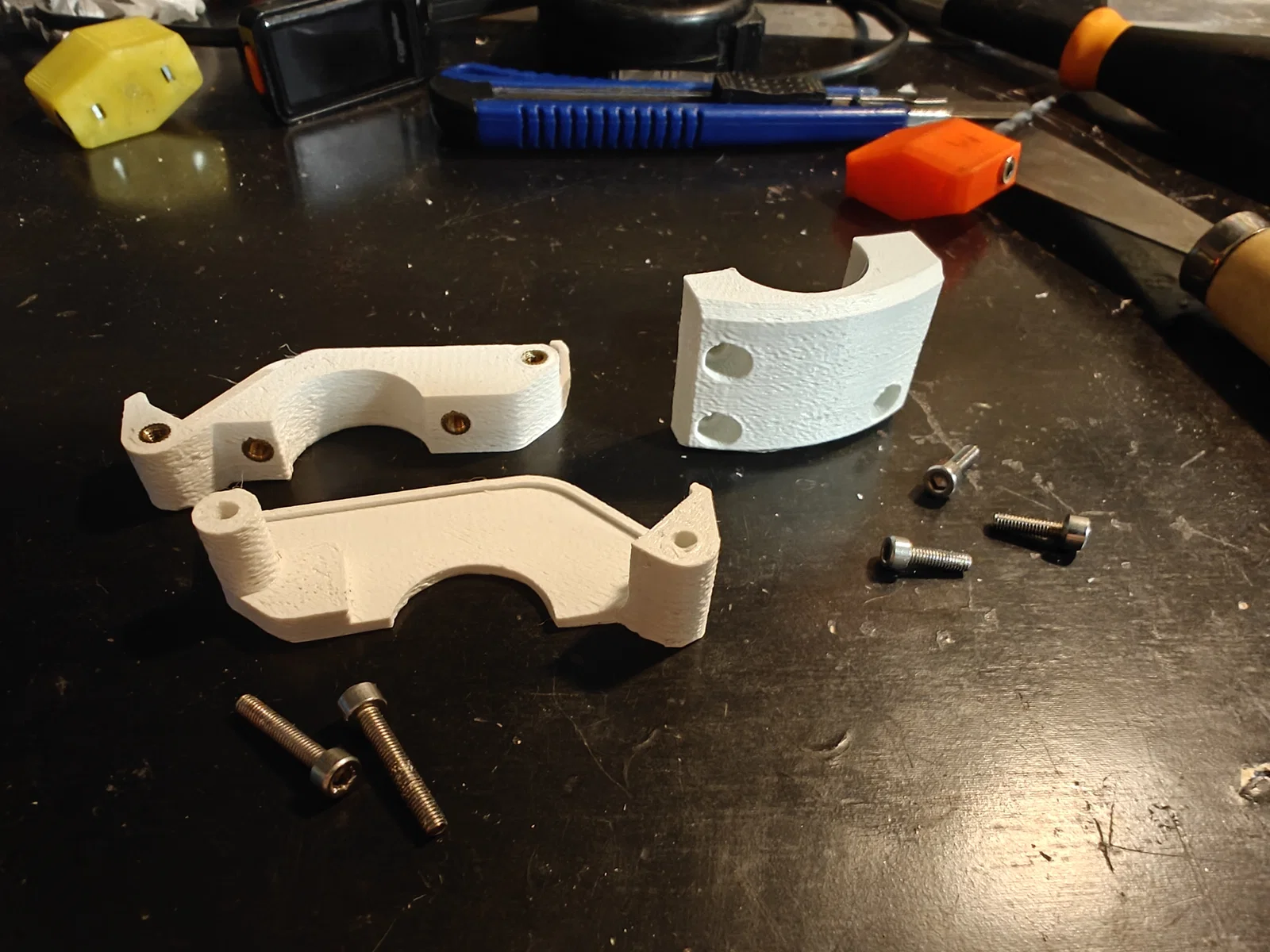

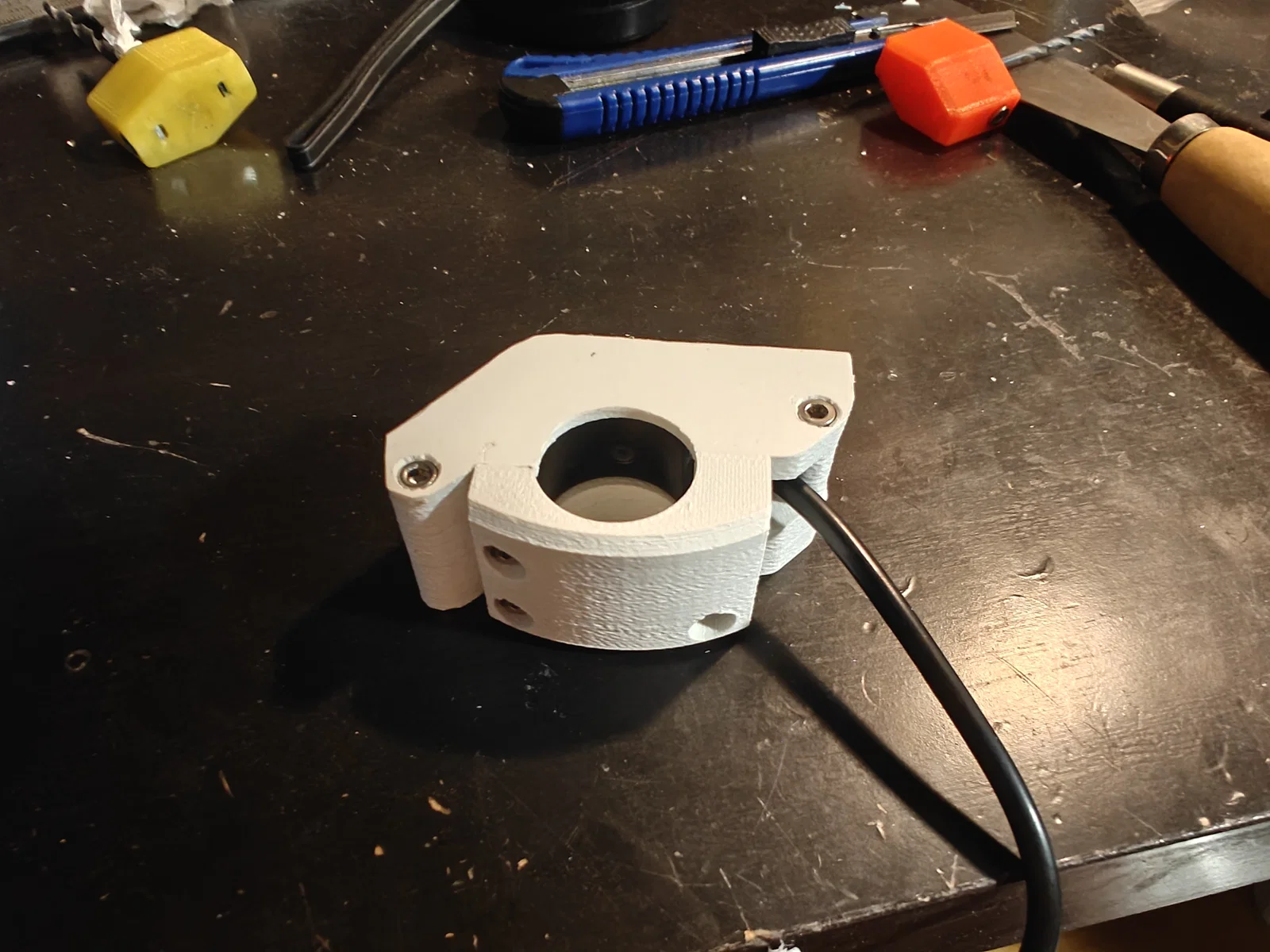

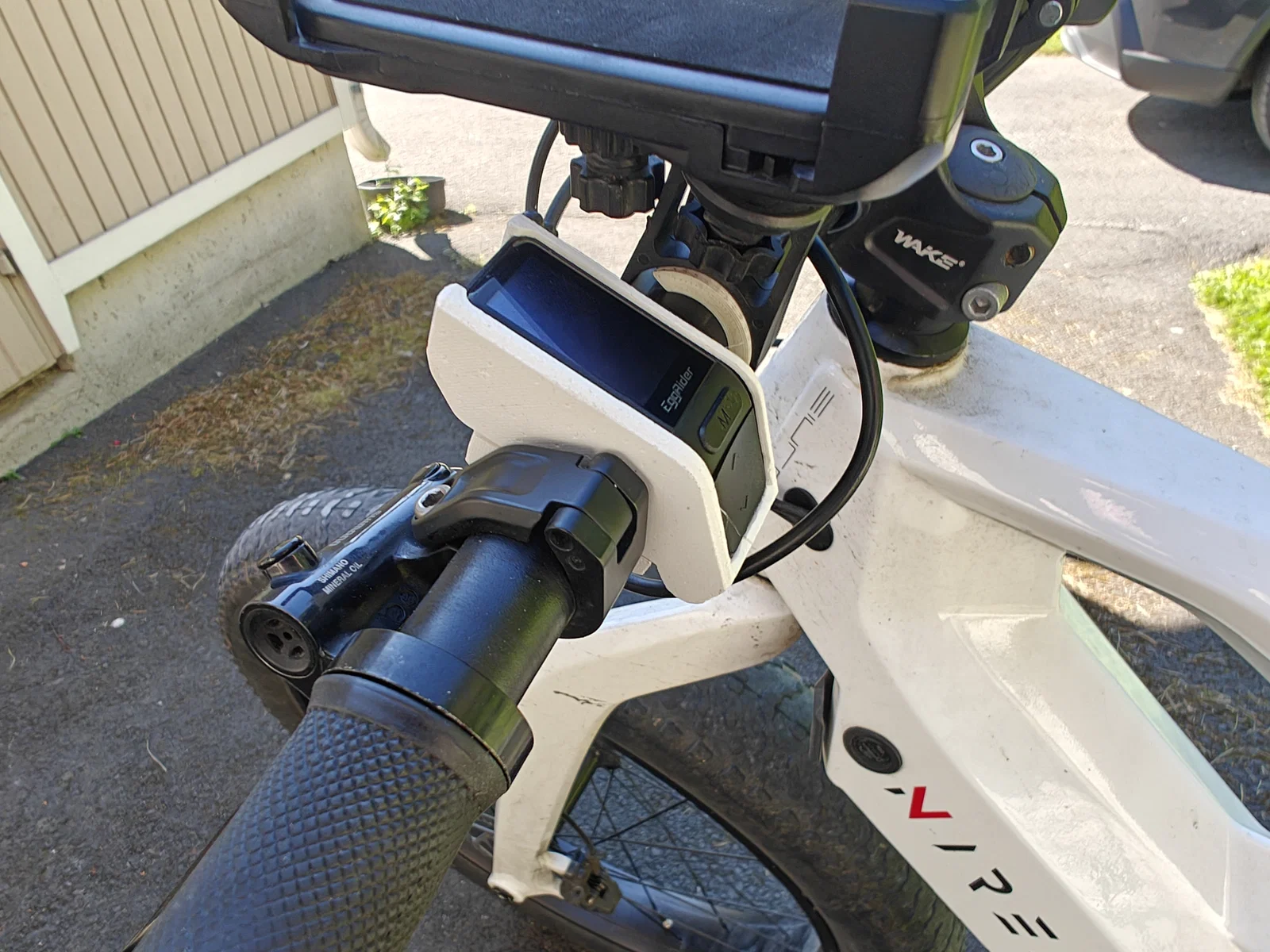

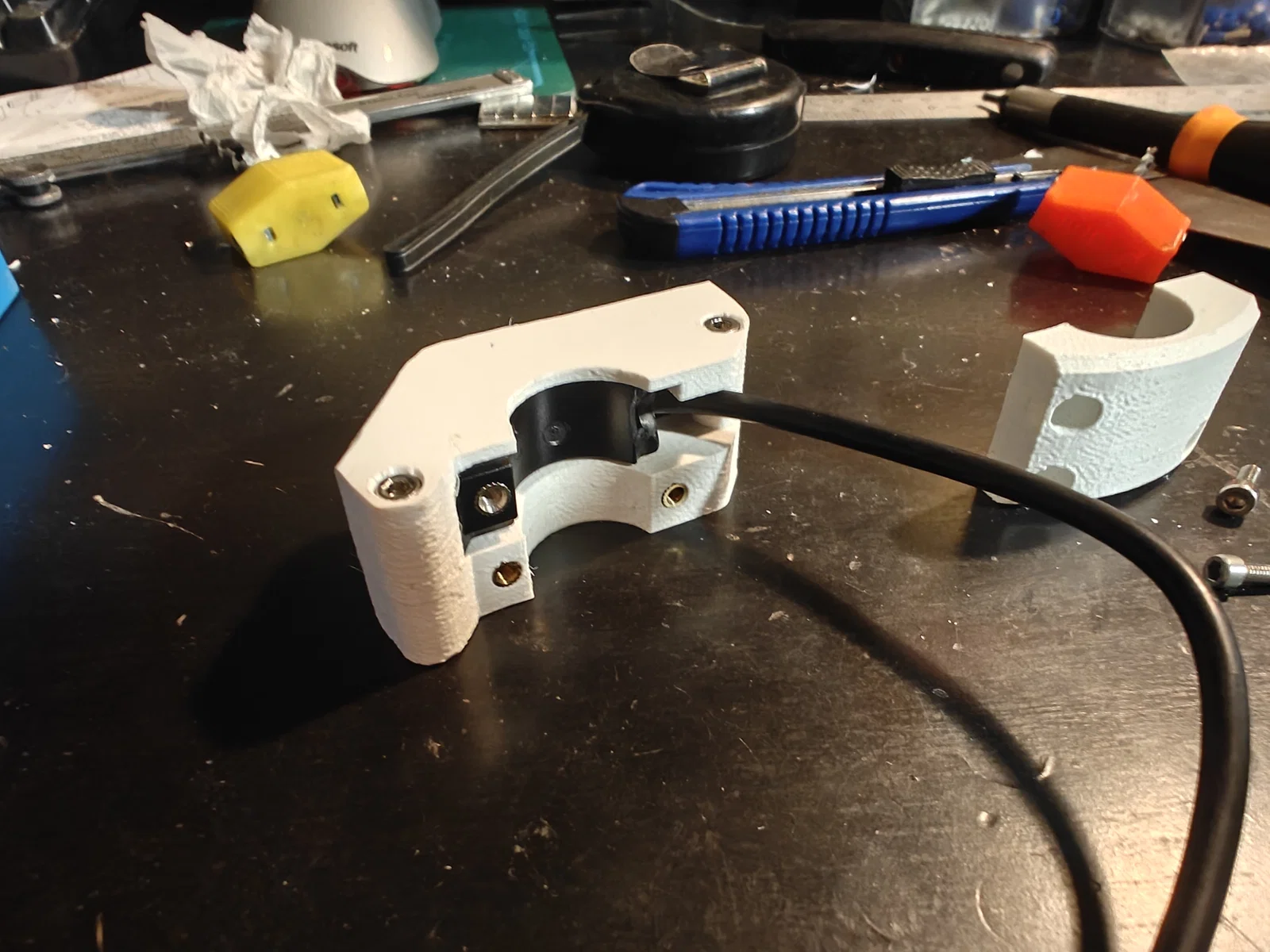

Chả là cái bản lề trên con Eggrider của mình bị gãy nên mình cần tìm cách sửa nó. Cái phần bảo vệ mà mình remix lại hoạt động rất hiệu quả để làm giá đỡ này, mặc dù mẫu Eggrider của mình không khớp với chi tiết gốc do nó là phiên bản lệch cũ hơn. Bạn sẽ cần bốn cái M3 thread inserts, ba con ốc M3 10mm và hai con ốc M3 16mm. Lúc đầu mình định in bằng nhựa PCTG, nhưng vì bản mẫu không cần thay đổi gì nhiều (ngoại trừ vài chỉnh sửa nhỏ bằng dao), nên mình dùng luôn cái bản in thử bằng nhựa PETG + PET tự chế làm sản phẩm cuối luôn. Ít nhất là hiện tại... nó đủ chắc chắn nên có khi còn bền hơn cả cái Eggrider ấy chứ. Nguồn OpenSCAD tại đây: https://github.com/spegelius/3DModels/tree/master/Eggrider

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,1 MB
File lớn nhất
445,6 KB
