PS-250 (Vỏ máy cho BC-250)

Mình sẽ cố gắng hết sức để viết một bản hướng dẫn lắp ráp tốt hơn trong tương lai, nhưng do mình vừa phải chăm con nhỏ, vừa bận tận 3 công việc nên tạm thời chỉ có bấy nhiêu đây thôi. Đây là một dự án lắp ráp nâng cao và mọi thứ càng khó hơn vì mình không thể mô tả chi tiết mọi quy trình. Nếu bạn gặp khó khăn ở bước nào hoặc muốn than phiền về mình, cứ gửi email về [email protected] nhé, mình sẵn sàng lắng nghe hết.

Bạn có thể tìm thêm thông tin bổ sung trong blog lắp ráp trên kênh Discord của BC-250: Link mời: https://discord.gg/8eZfFWhczz Tìm mục "PS-250 Build-Blog" trong phần project threads.

Nếu bạn chưa biết lịch sử của BC-250 thì hãy tìm hiểu thử nhé, nó rất thú vị.

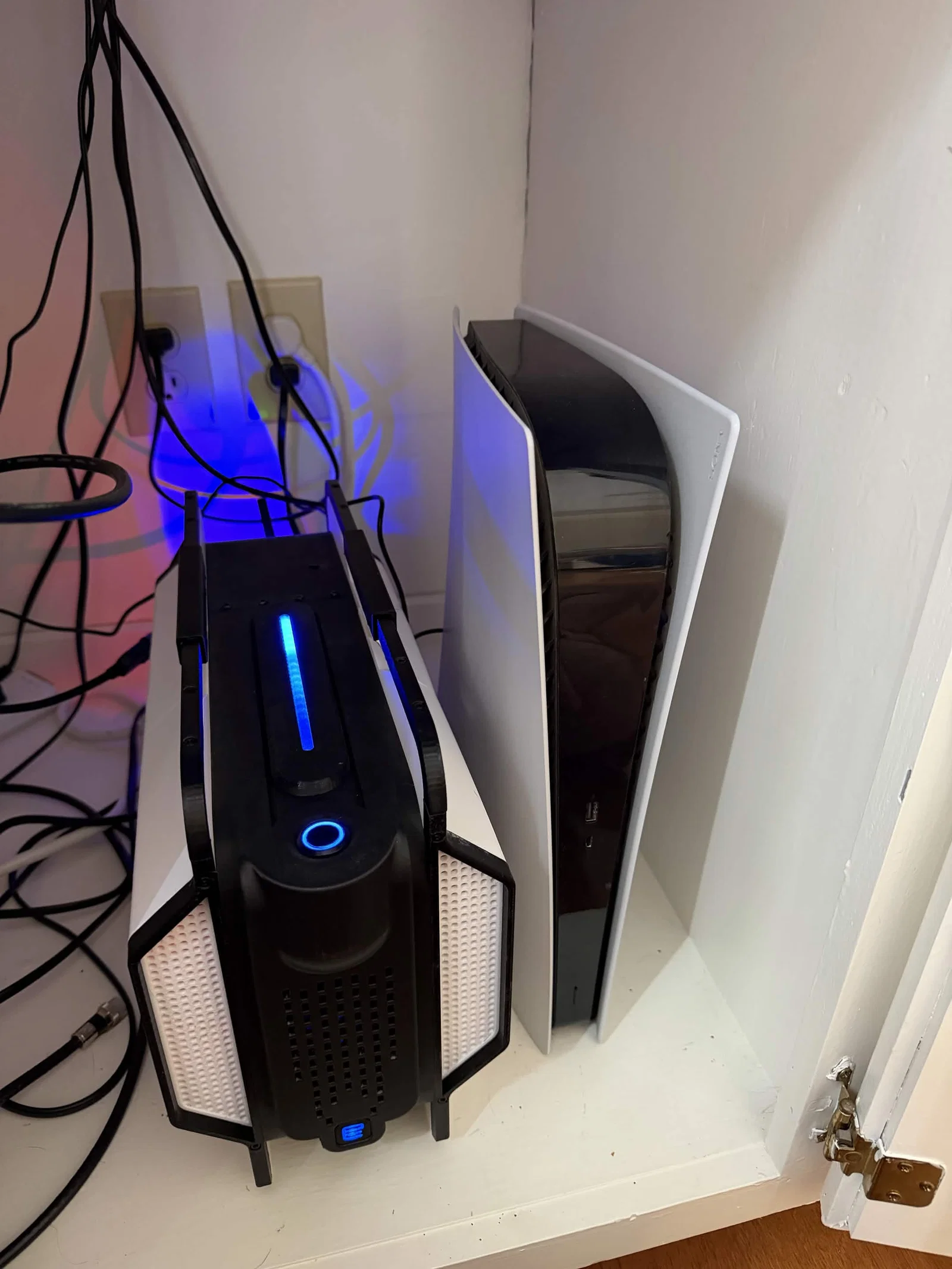

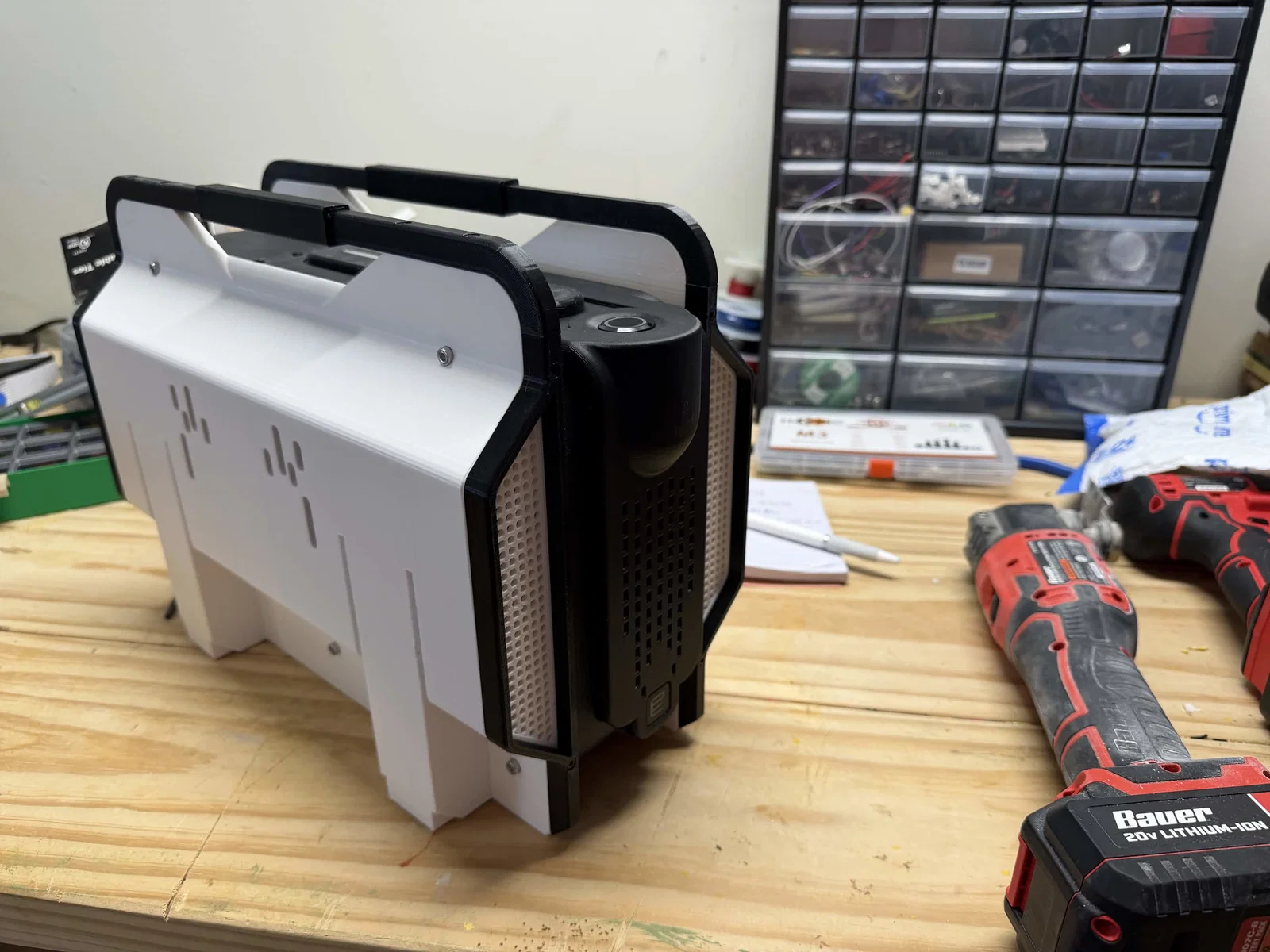

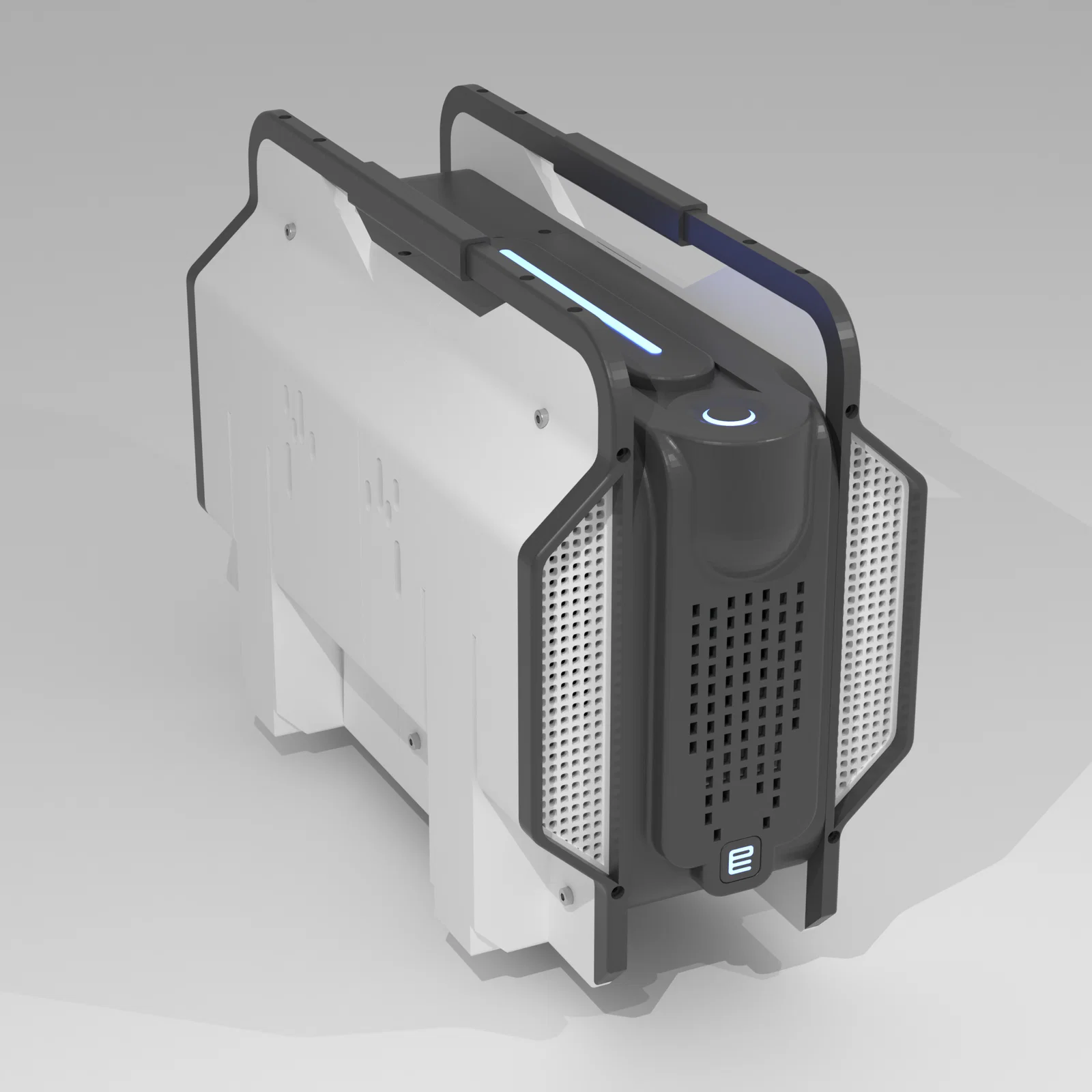

Đây là bộ vỏ mình thiết kế để phục vụ cho dự án BC-250 của mình với các tiêu chí:

1. Dễ dàng di chuyển
2. Giữ mọi thứ chắc chắn
3. Thiết kế bán bền bỉ (semi-rugged)
4. Hỗ trợ bật nguồn từ xa bằng tay cầm để trải nghiệm giống "Steam machine" nhất có thể
5. Ngoại hình bắt mắt, khác biệt so với những chiếc hộp thông thường trên thị trường

Mình tin rằng mình đã đạt được tất cả các mục tiêu đề ra.

Đối với phần khung máy, quạt và ray trượt, mình chủ yếu dùng vít đầu trụ M4x35 kèm vòng đệm và đai ốc.

Ray trượt có 4 lỗ vít ở trên và 4 ở dưới, dùng vít M3x10 kèm đai ốc. Tuy nhiên, 2 con vít của mình bị cấn bởi vít M4x35 nên bạn có thể cắt ngắn vít lại để lắp cả 8 con cho vừa. Mình chỉ đang nhớ lại thôi.

Với đèn LED trên đỉnh, ban đầu mình định đặt đèn dưới ray trượt nhưng bản in bị lỗi, nên mình đã sửa lại và đây gần như là phiên bản cuối cùng. Có một mảnh chèn vào khe dài trên đỉnh. Bạn cần 150mm dây đèn Neopixel luồn qua khe dài, đi qua mảnh chèn và dán vào đó. Sau đó, ốp che đèn được lắp vào và cố định từ bên dưới bằng vít đầu trụ 2.5mm (khoảng 2.5x6-8). Thú thật là thiết kế này hơi thủ công vì mình không còn thời gian để làm lại tốt hơn. Phần vỏ/tấm tản sáng trên đỉnh được in bằng nhựa đen và nhựa PETG trong suốt trên tấm nền phẳng để có vẻ ngoài sạch sẽ.

Logo đèn phía dưới mặt trước là logo công ty mình, bạn có thể chỉnh sửa tùy ý. Ban đầu mình định bắt vít từ phía sau nhưng nó đã khớp chặt bằng ma sát nên mình để vậy luôn. Ngoài ra còn có một đế giữ LED, mình đã dùng keo nóng thay vì bắt vít vì phần đó bị hỏng.

Công tắc ở trên đỉnh là loại công tắc nút nhấn LED 19mm 12v mua trên Amazon.

Bạn có thể tìm code hiệu ứng Neopixel cho bo mạch relay tại GitHub: https://github.com/leafyjerk/PS-250-Remote-Power-Controller

Nhân tiện, mình dùng bo mạch relay 2 kênh esp32 mua trên Amazon. Cách đấu dây tương tự như của Petter dưới đây: https://github.com/PetteriLah/BC-250-PC-Remote-Control Điểm khác biệt duy nhất là bản của mình có thêm Neopixel và logic ngược.

Các tấm ốp bên được lắp theo thứ tự: Panel 1 lên máy, Panel 2 lên máy, dùng vít M4x10 xuyên qua giữa đáy để cố định, sau đó dùng các vít M4 còn lại cho phần ốp bên. Khi đã cố định, lắp phần viền bằng vít M3x12 và vít M3x16 để giữ viền trên/tay cầm. Tay cầm được cố định bằng vít M3x6.

Có 4 lỗ ở cạnh khung để giữ phần in chứa bo mạch relay esp32, dùng vít M4. Bộ nguồn (PSU) cho máy này là FSP500-30as.

Có hai miếng chặn in 3D cho BC-250 và PSU để giữ cố định khi trượt vào, chỉ cần dùng vít/đai ốc xuyên qua khung vào các khối in này.

Lưu ý nhỏ: tất cả các vị trí bắt vít đều cần tán ren nhiệt (heat set insert), ngoại trừ vít ray trượt (4 trên, 4 dưới), vít M4x35 cho quạt/khung, và vỏ đèn trên đỉnh.

Đó là tất cả những gì mình nhớ được lúc này.
