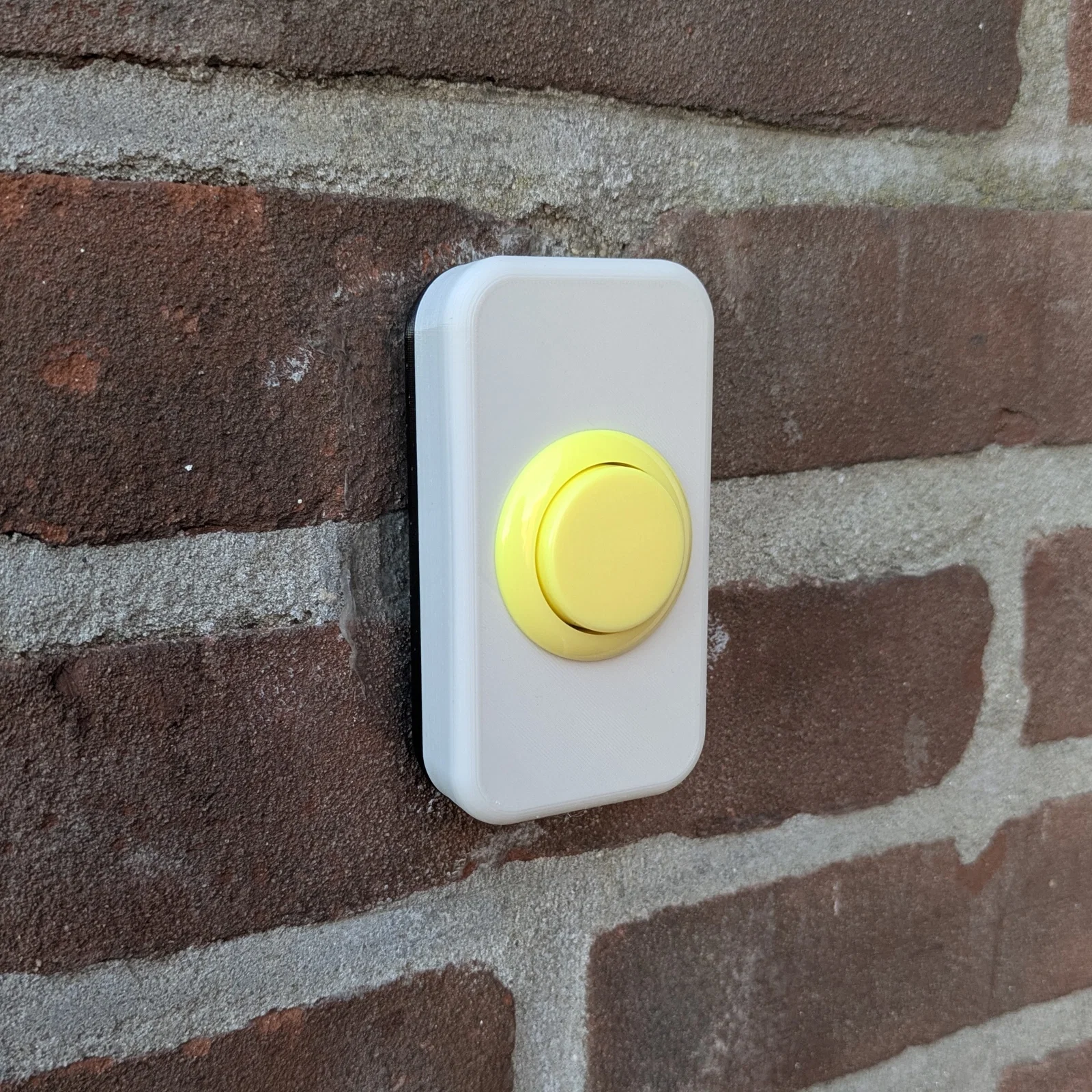

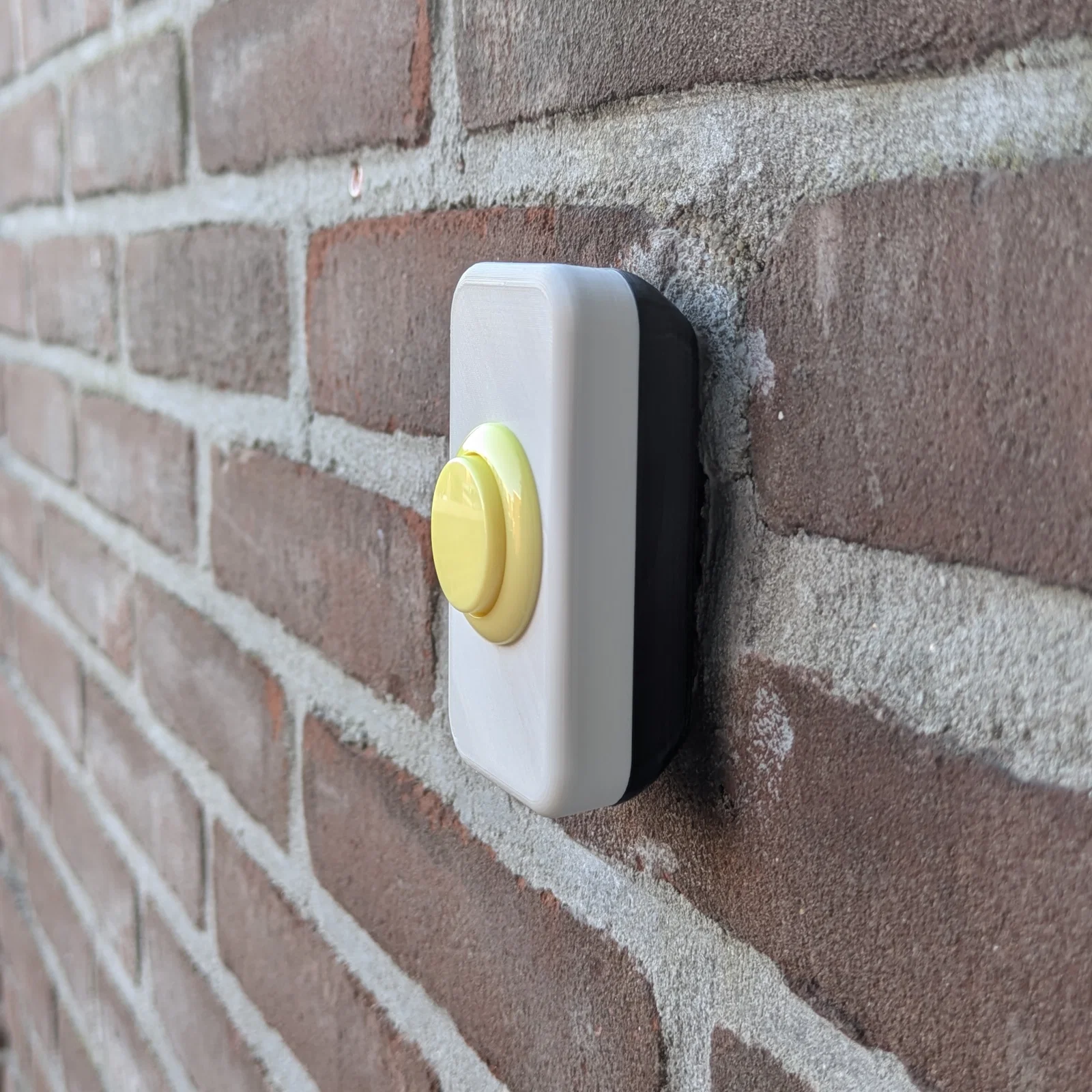

Chuông Cửa Nút Bấm Arcade (Arcade Button Doorbell)

Giới thiệu

Vì thấy cái chuông cửa nhà mình nhìn chán quá nên mình quyết định tự làm cái gì đó xịn xò hơn! Mẫu này sử dụng nút bấm Seimitsu Alutimo, một loại nút arcade profile thấp xài switch MX tiêu chuẩn nên bạn có thể tùy chỉnh cảm giác bấm tùy ý. Nếu muốn phá cách, bạn thậm chí có thể tự in luôn cả nút bấm!

Cảm ơn @isycat vì thiết kế nút bấm của họ đã giúp mình rất nhiều trong việc hoàn thiện mẫu chuông cửa này.

Hoặc bạn cũng có thể dùng mẫu của mình với switch Kailh Choc:

Thiết kế này sử dụng đúng vị trí lỗ ốc vít của mẫu chuông cửa cũ trước đây của mình, kiểu như cái này, một loại chuông cửa có dây rất phổ biến ở các ngôi nhà tại Hà Lan. Khoảng cách giữa các lỗ vít là 48-50mm nhưng bạn có thể tùy chỉnh lại trong Fusion.

CẢNH BÁO

Mình không chắc nó có chống nước hoàn toàn không, có lẽ là không vì không có ron hay cao su đệm, nhưng mình đã cố gắng thiết kế sao cho nước có thể thoát ra ngoài từ phần vỏ. Có thể sau một thời gian bạn sẽ phải thay switch. Mình đã dùng thử được khoảng nửa năm, từ tháng Giêng đến tháng Sáu mà vẫn ổn. Switch nhìn vẫn còn tốt và hoạt động mượt mà. Ngay cả sau những đợt mưa lớn mình cũng không thấy nước lọt vào bên trong.

In ấn

Mình in trên máy Prusa Mini với nozzle 0.25mm, layer height 0.10mm, infill 100% bằng nhựa Devil Design PETG (màu Đen và màu Xám PC).

Linh kiện và vật liệu cần thiết

• Các phần base và cover đã in (nên dùng loại nhựa bền hơn PLA để dùng ngoài trời)
• Tắc kê và ốc vít để gắn lên tường
• Một nút bấm (https://www.smallcab.net/seimitsu-alutimo-30mm-yellow-p-2948.html)
• Dây điện để kết nối vào nút bấm (https://www.smallcab.net/cable-80cm-connector-dupont-terminal-28mm-p-1442.html)

Hướng dẫn lắp đặt

1. Ít nhất phải in bằng nhựa PETG, tốt nhất là dùng ASA. Nhựa PLA sẽ bị biến dạng nếu gặp nắng nóng.
2. Lắp phần base lên tường với rãnh nhỏ hướng xuống dưới (đây là lỗ thoát nước và cũng là chỗ để nạy bằng tua vít dẹp khi cần mở ra), đảm bảo gắn thẳng và chắc chắn!
3. Gắn nút bấm vào phần cover.
4. Nối dây điện vào nút bấm, dẫn vào bộ phận phát ra tiếng "DING DONG" hay "TTRRRIIIINGGG" của bạn.
5. Đảm bảo mọi thứ hoạt động tốt. Cá nhân mình lắp một cái switch linear và phải bẻ nhẹ chân switch để nó tiếp xúc được với phần đồng bên trong vỏ Seimitsu.
6. Giờ thì chỉ cần nhấn phần cover vào phần base để đóng lại là xong.
