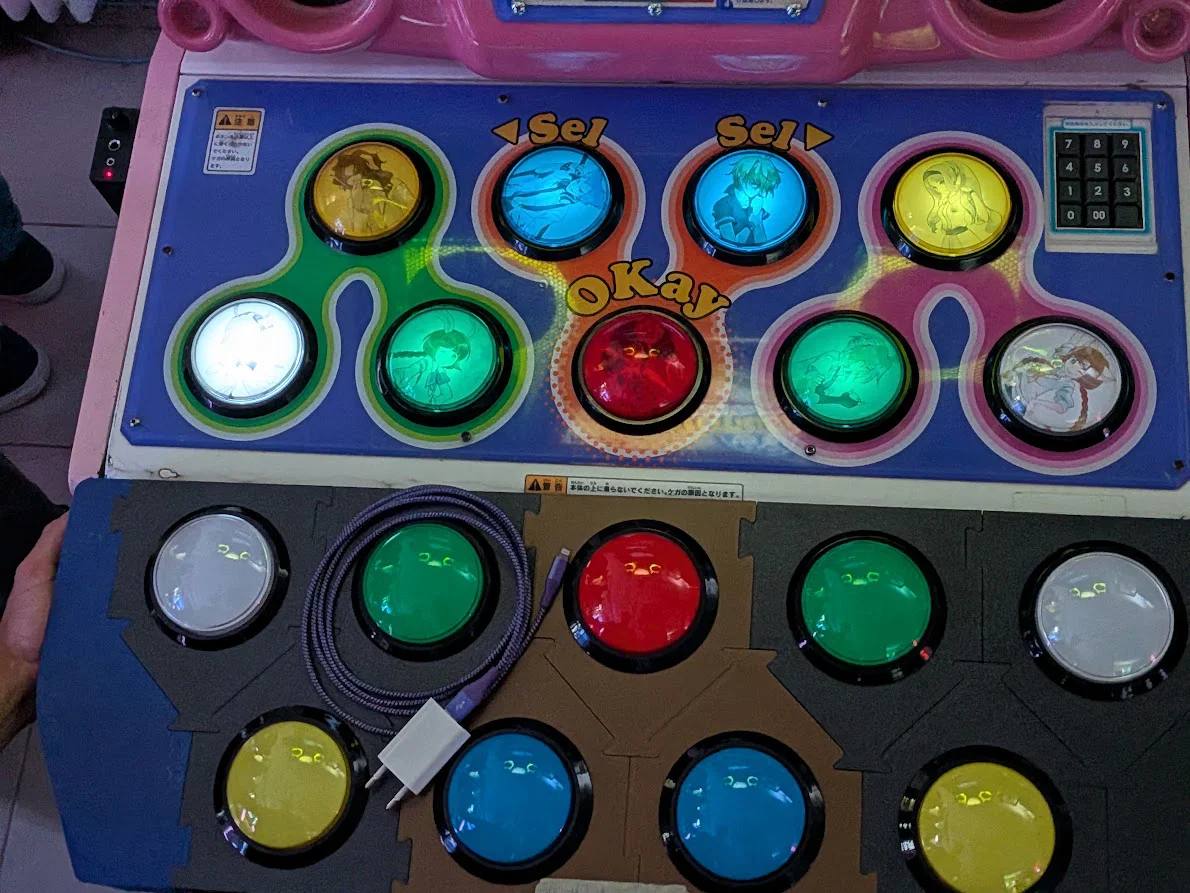

Đây là mẫu tay cầm Pop'n Music kích thước chuẩn, sử dụng khớp nối đuôi én (dovetail) thay vì ốc vít truyền thống, giúp bộ điều khiển trở nên chắc chắn hơn nhiều.

In ấn

Mình khuyên bạn nên dùng file "FullPoPController.3mf" vì tất cả các bộ phận đều có sẵn trong đó. Các chi tiết đã được xoay đúng chiều để in.

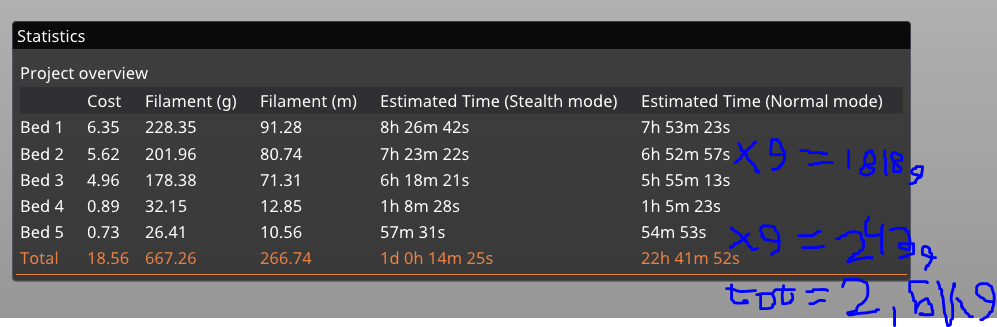

Toàn bộ quá trình in sẽ tiêu tốn khoảng 2,5kg nhựa.

Mình khuyến nghị nên để độ dày tường (walls), lớp đáy và lớp mặt ít nhất là 1,2mm để đảm bảo độ bền.

Đi dây

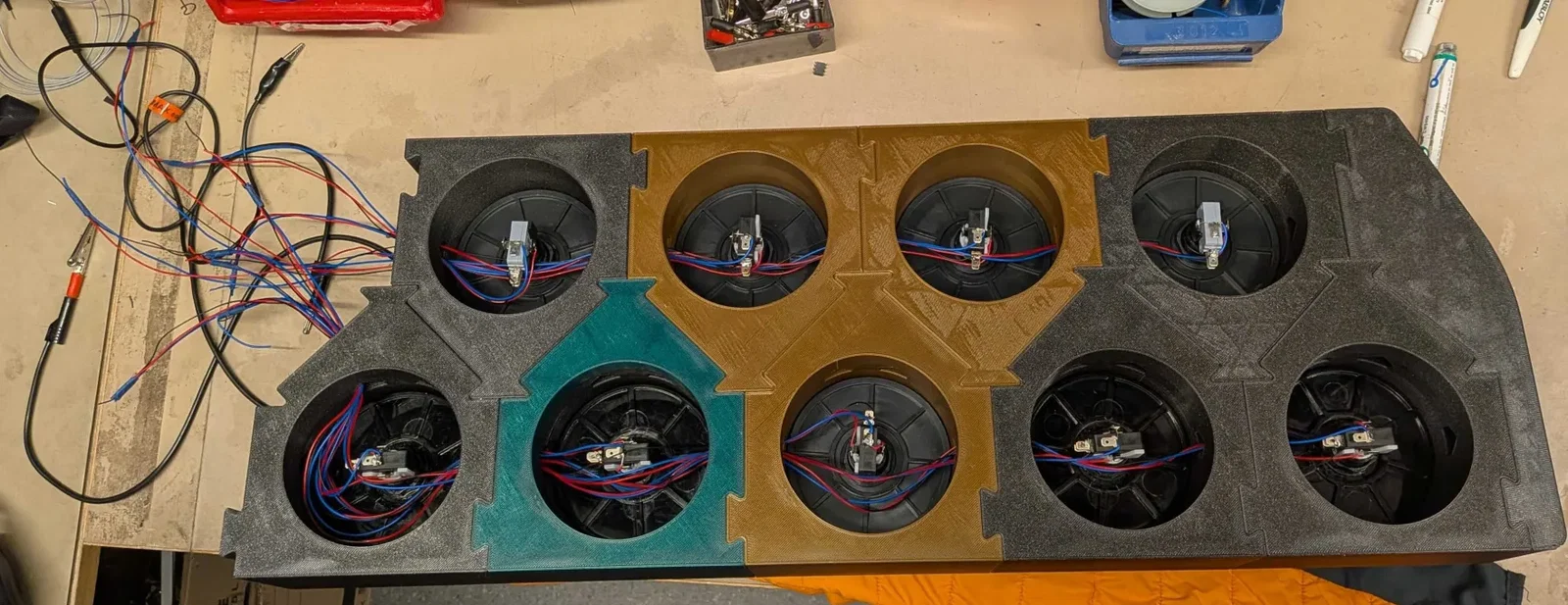

Các bản in đã được tích hợp sẵn các rãnh đi dây bên trong.

Đấu nối mạch điện

Mình sử dụng Raspberry Pi Pico gắn trên một bảng mạch PCB cơ bản.

Các công tắc mình dùng có tích hợp sẵn đèn nên mình tận dụng nó như điện trở kéo xuống (pull-down resistor) để nhận diện tín hiệu công tắc.

Phần mềm

Nếu bạn cần mã nguồn của mình, hãy nhắn tin trực tiếp (DM) cho mình trên Discord nhé.

Hỗ trợ

Nhắn tin cho mình trên Discord (tên người dùng: sacgr).

Giấy phép

Mình không thể cấm bạn sử dụng cho mục đích cá nhân, nhưng xin đừng công khai hoặc chia sẻ rộng rãi.
