Giá đỡ nghiêng 45° cho trạm cắm Wavlink (Wavlink Docking station 45° mount)
Giá đỡ nghiêng 45 độ chuyên dụng cho trạm cắm màn hình kép Wavlink (model WL-UG69DK1). Thiết kế dùng cho mặt bàn dày 22mm, sử dụng ốc vít đầu côn 2.7mm. Có sẵn file STEP để mọi người dễ dàng tùy chỉnh hoặc remix lại theo ý thích.
Mô tả

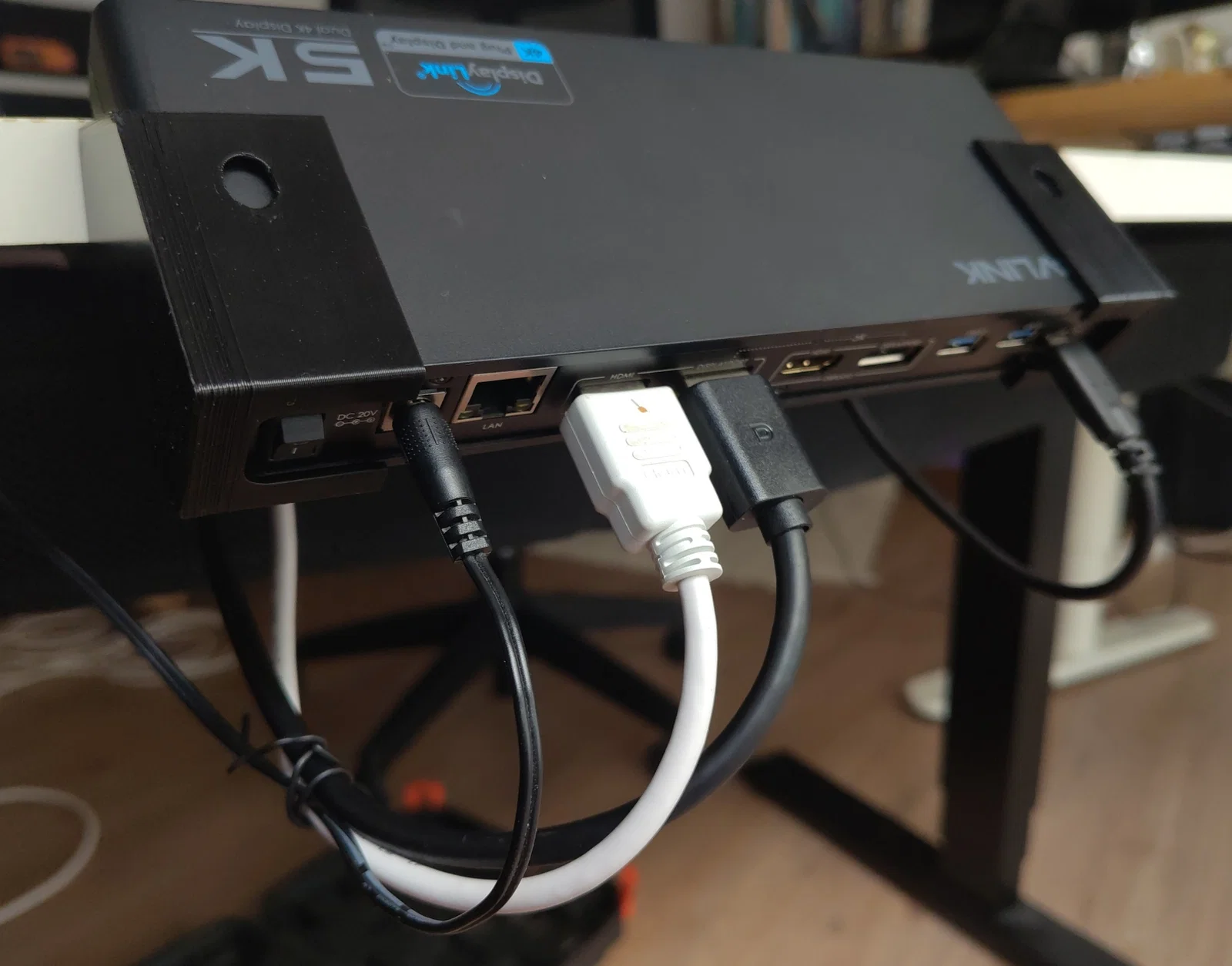

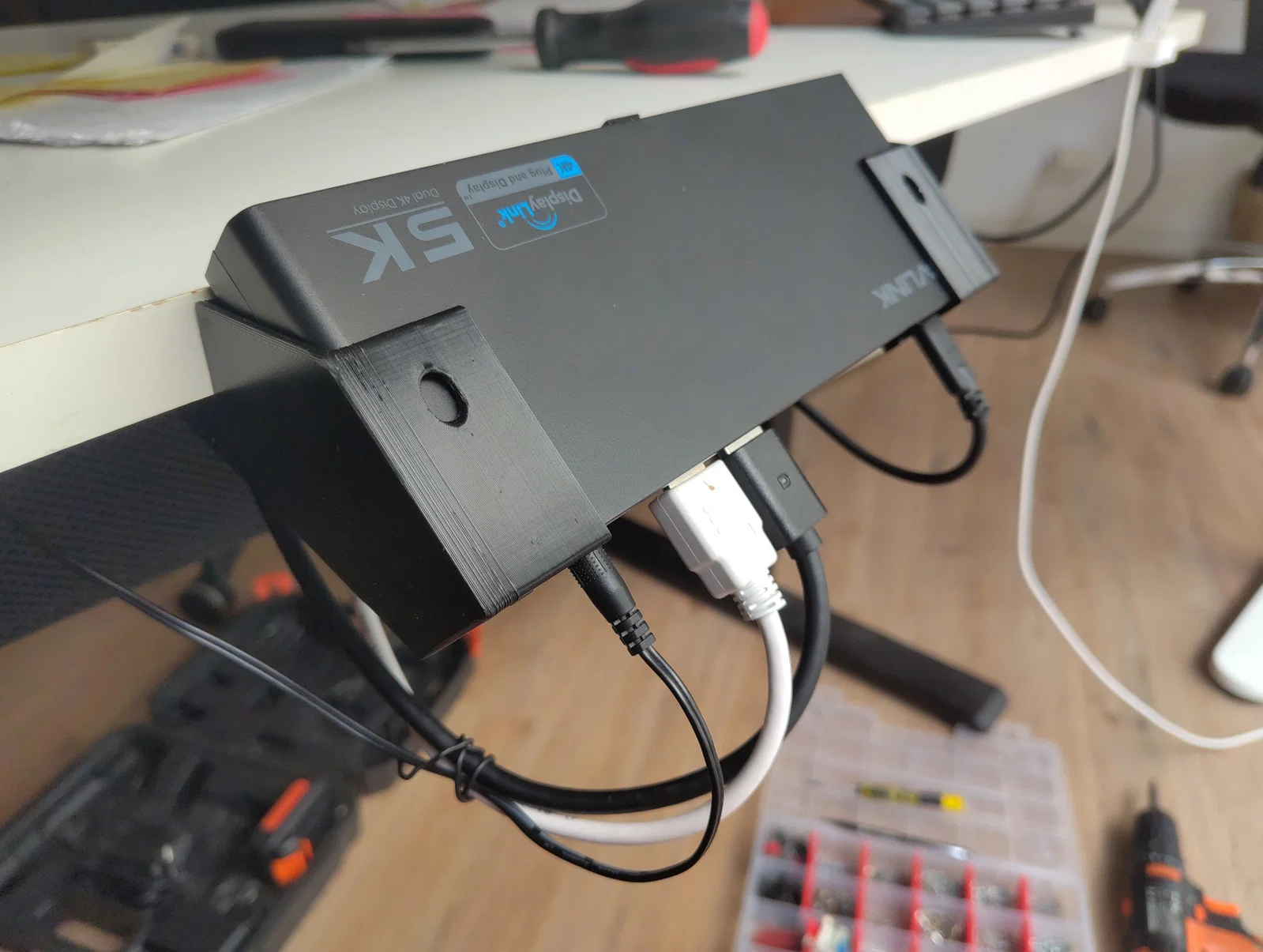

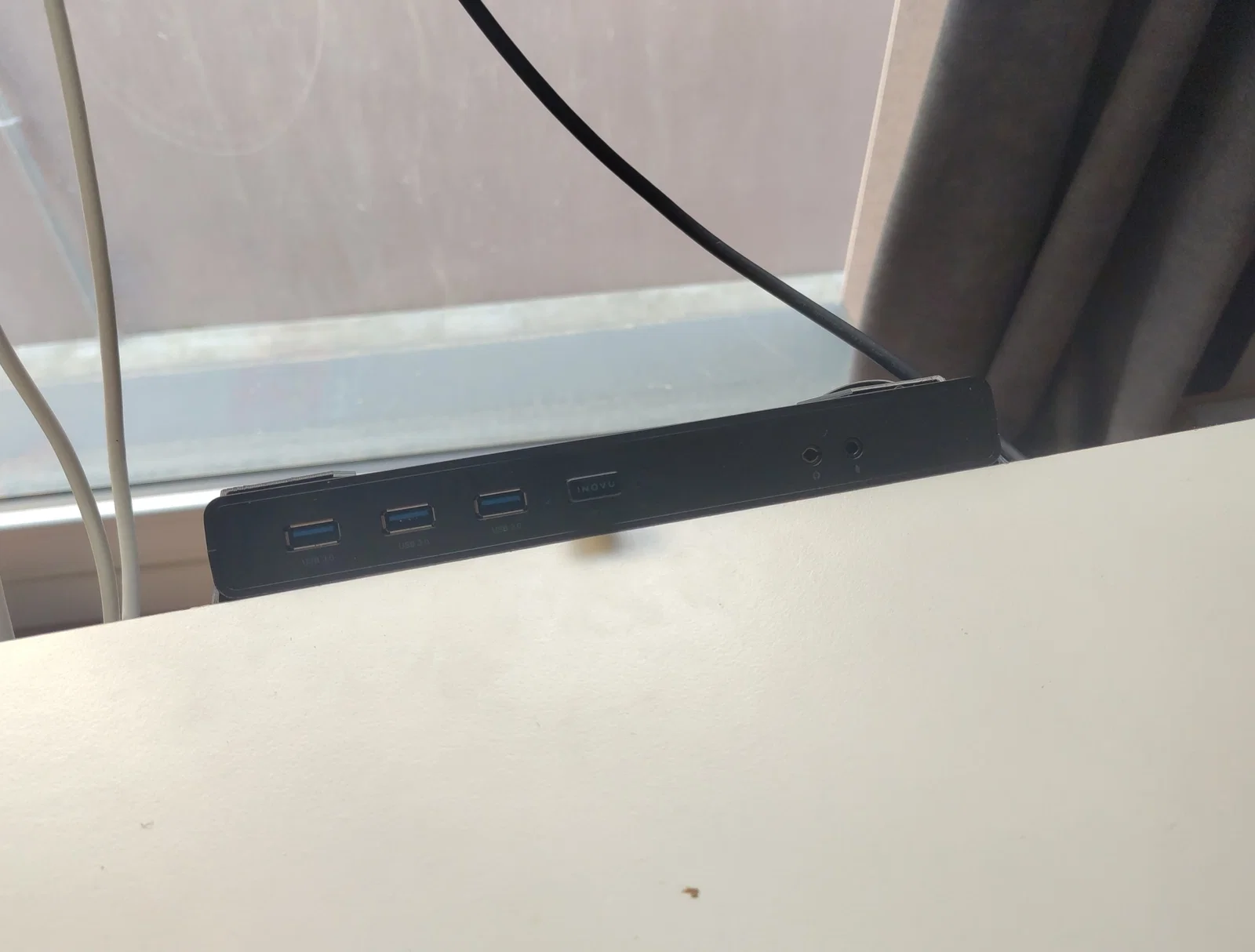

Đây là giá đỡ nghiêng 45° dành cho trạm cắm (docking station) màn hình kép của Wavlink.
Thiết bị này phù hợp với dòng Wavlink USB-C Docking Station 4K Dual Display (mã tham khảo của mình là: WL-UG69DK1).
Thông số kỹ thuật:
-
Mình thiết kế giá đỡ này để kẹp vừa với mặt bàn có độ dày 22 mm.
-

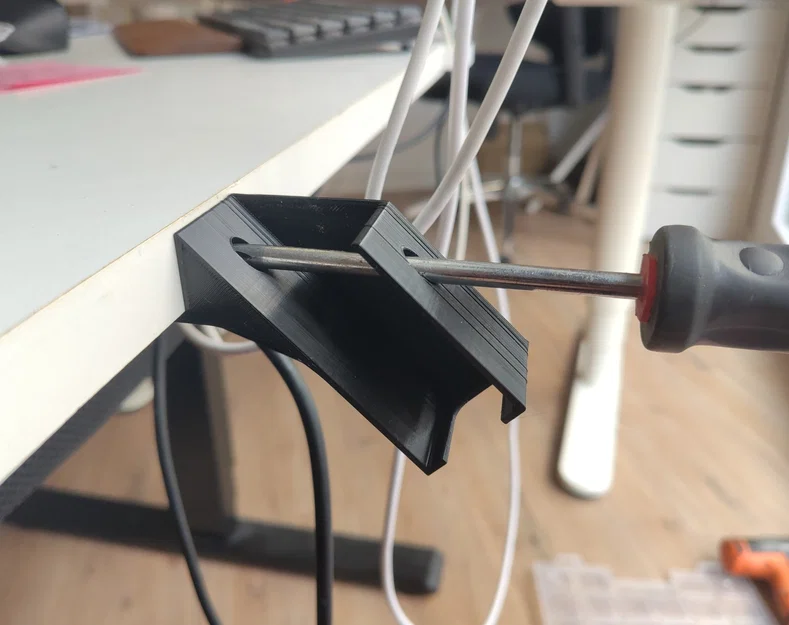

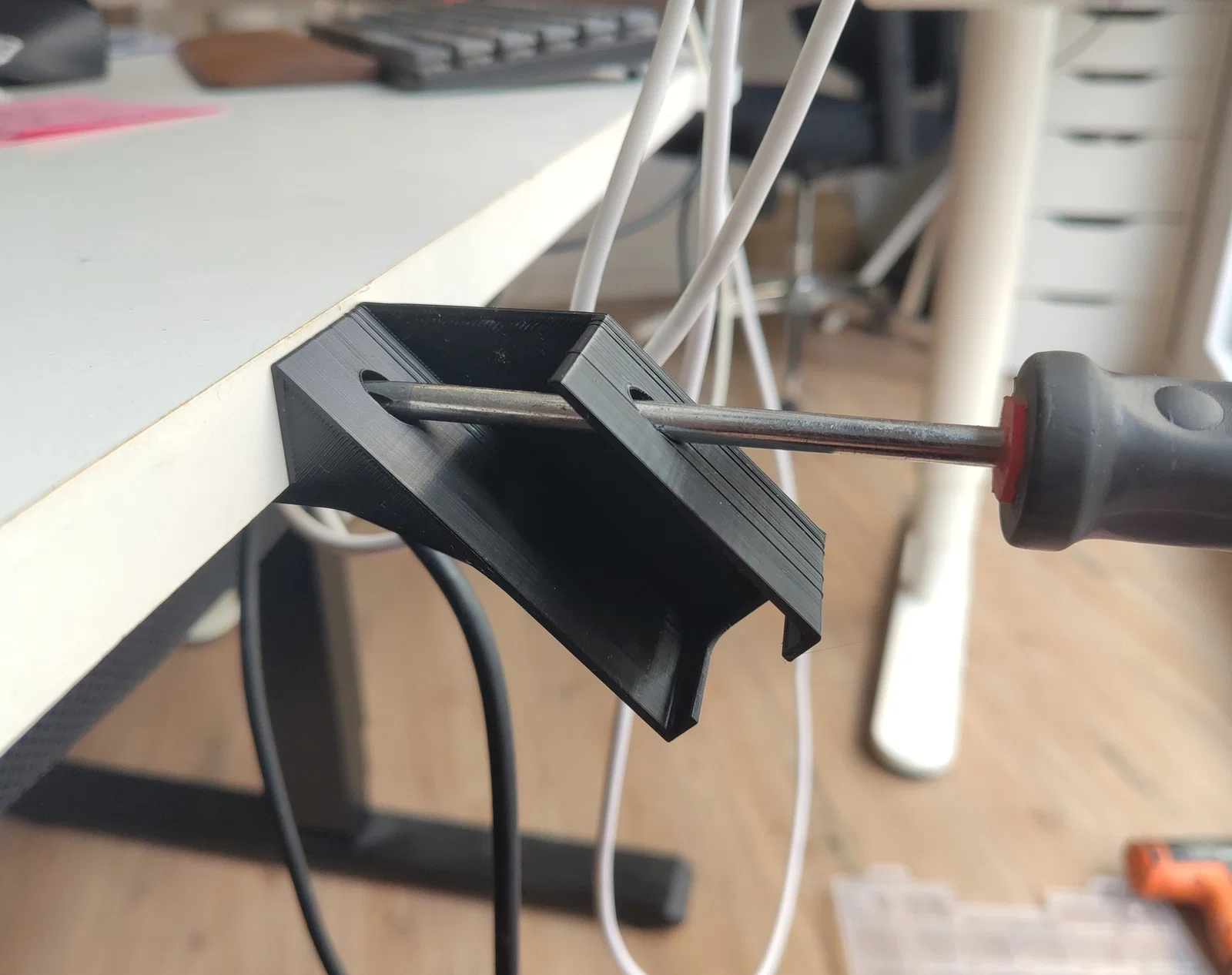

Giá đỡ được thiết kế để sử dụng với loại ốc vít đầu côn có đường kính 2.7 mm.
-
Mình đã in bằng nhựa PLA+ trên máy Wanhao D12 với phần brim tự động từ OrcaSlicer.
-
Nên in đặt nghiêng sang một bên để đảm bảo độ bám dính vào bàn in tốt nhất.
LƯU Ý: Phần thành bên ngoài hơi mỏng, nên các bạn thao tác cẩn thận nhé.

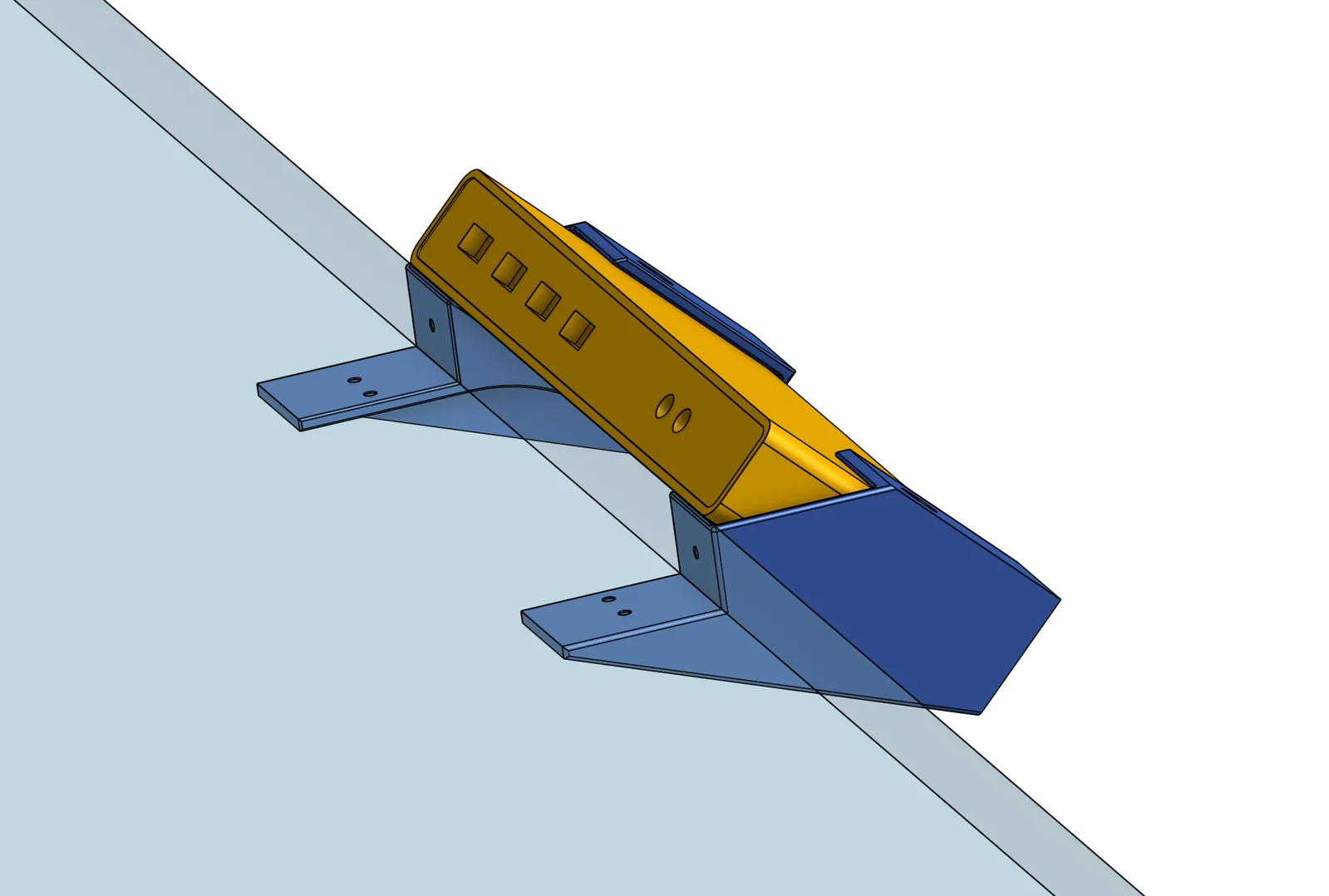

Dự án CAD hiện có sẵn tại đây: https://cad.onshape.com/documents/c2b4967116467bdb3d0eff67/w/cf543f8e124f6946686cd57e/e/0528a26eed725457e358e05d
Mình đã đính kèm các file STEP nếu bạn cần chỉnh sửa hoặc remix thiết kế này.
