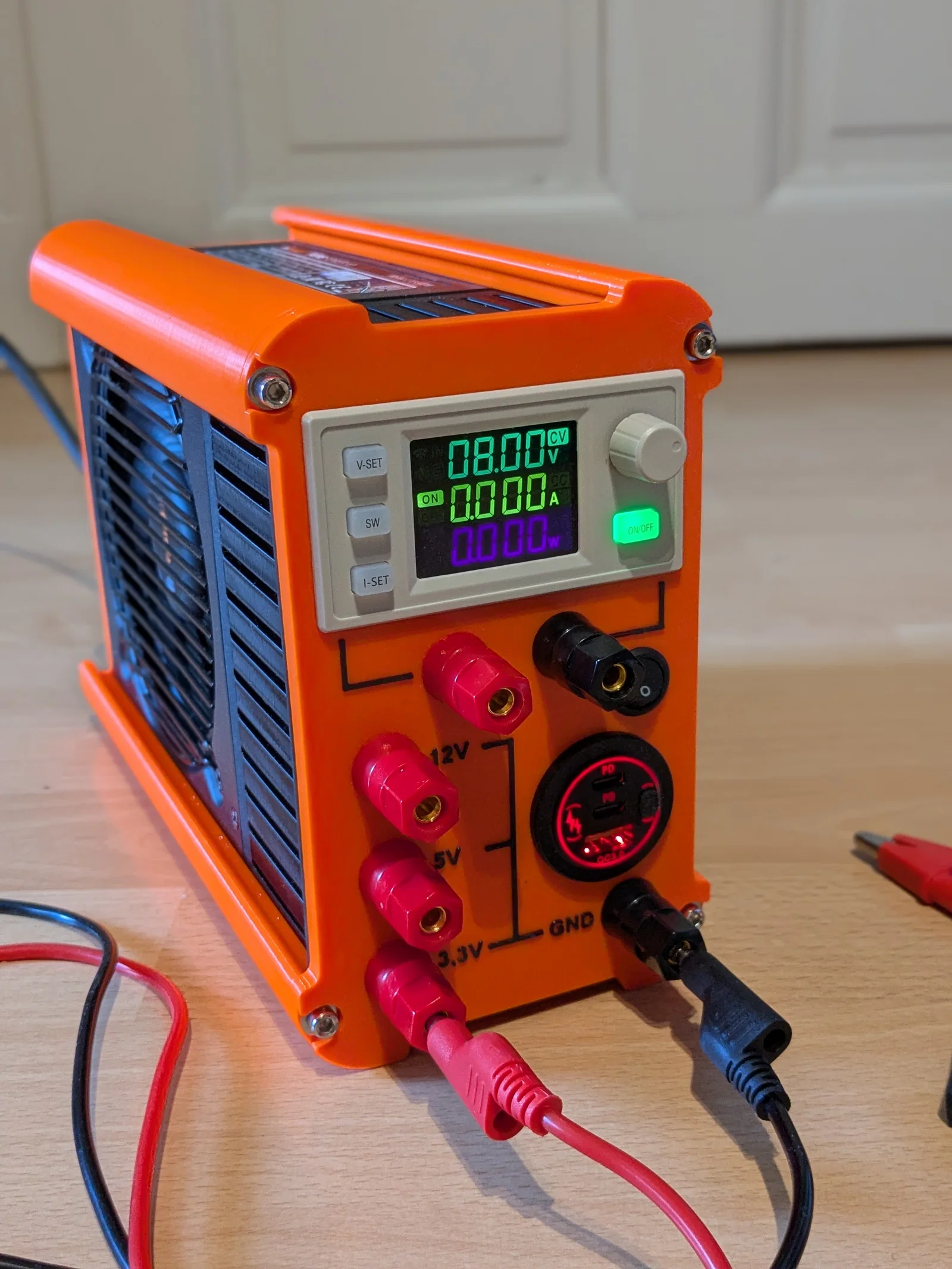

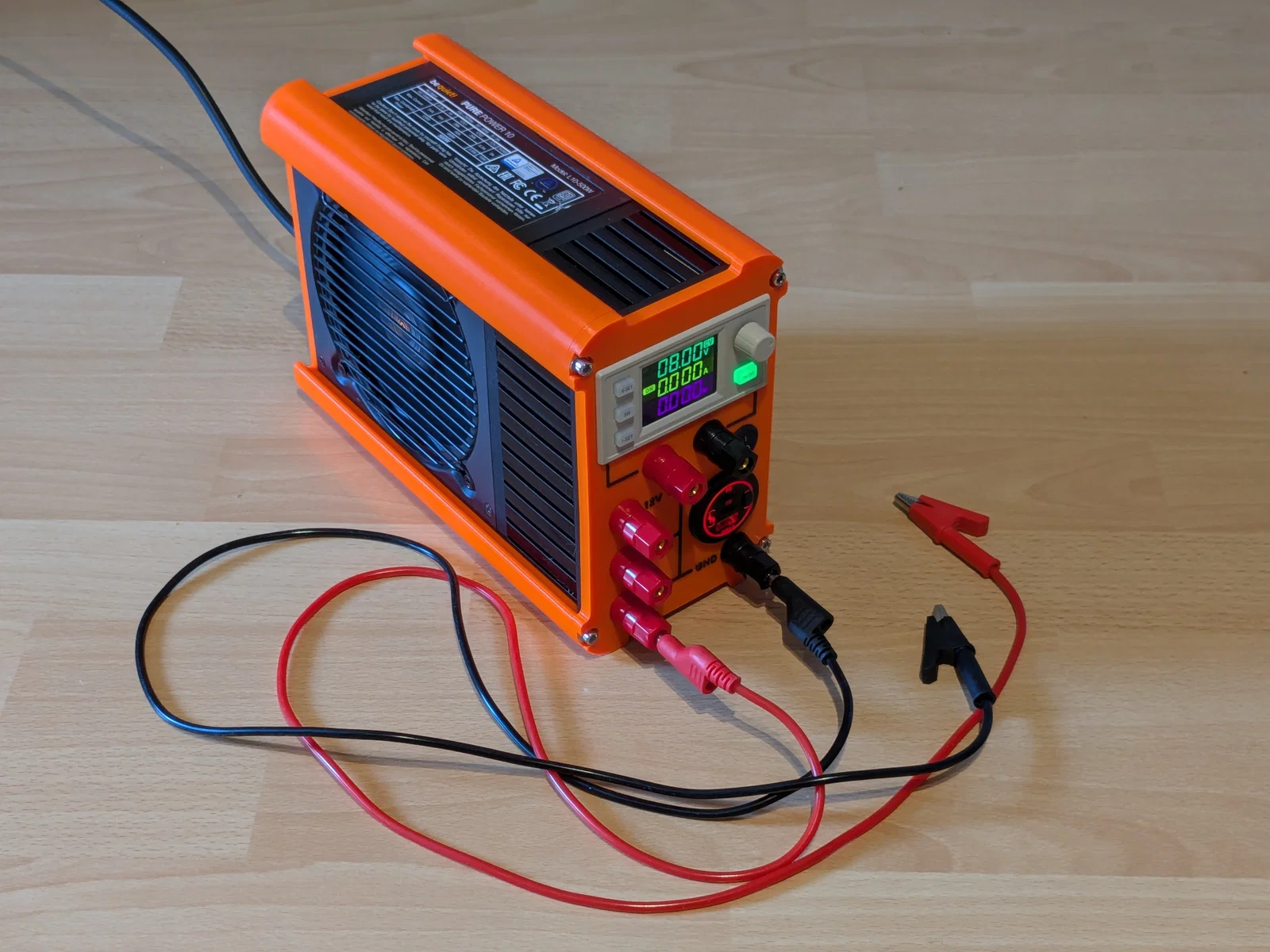

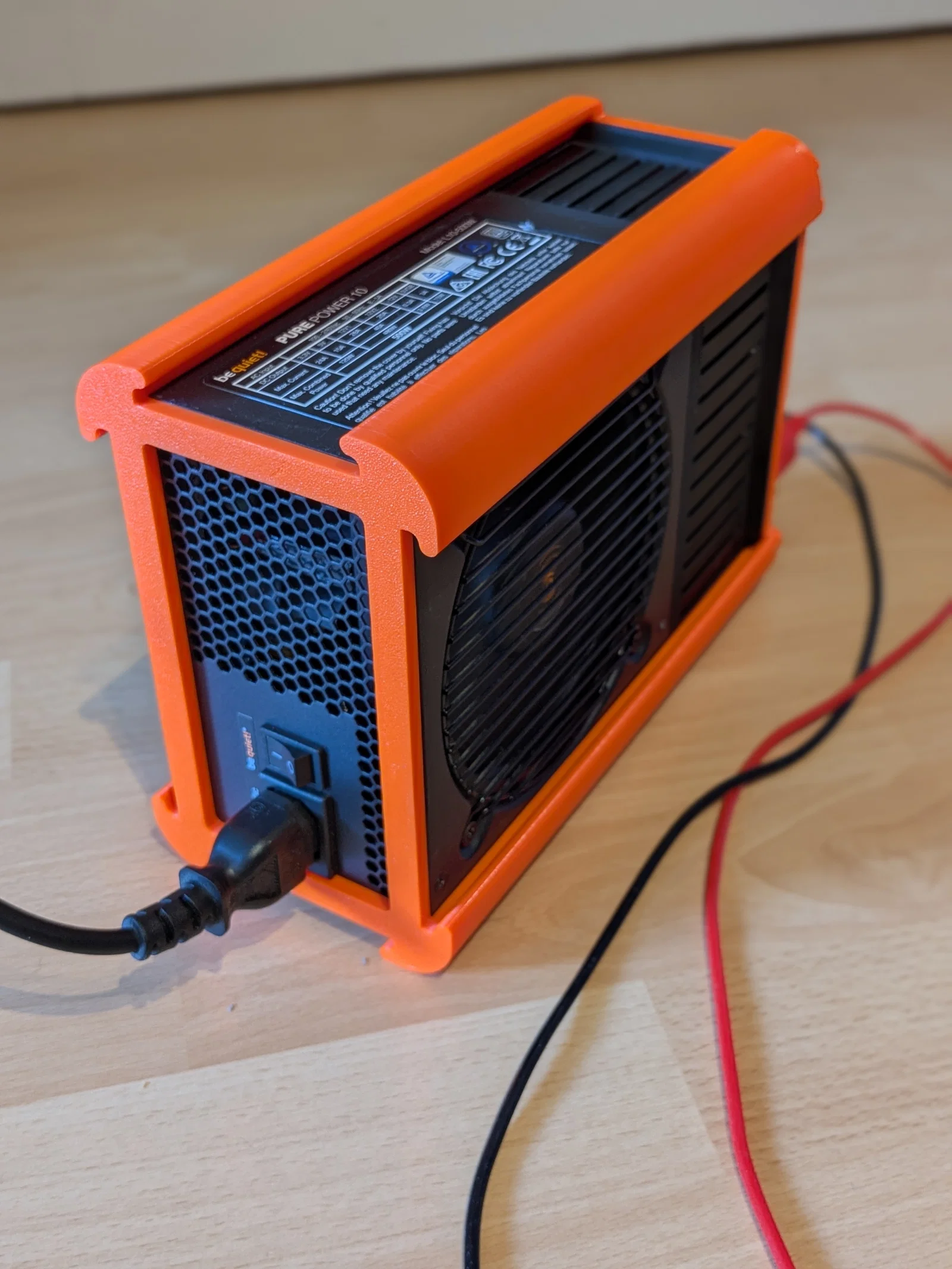

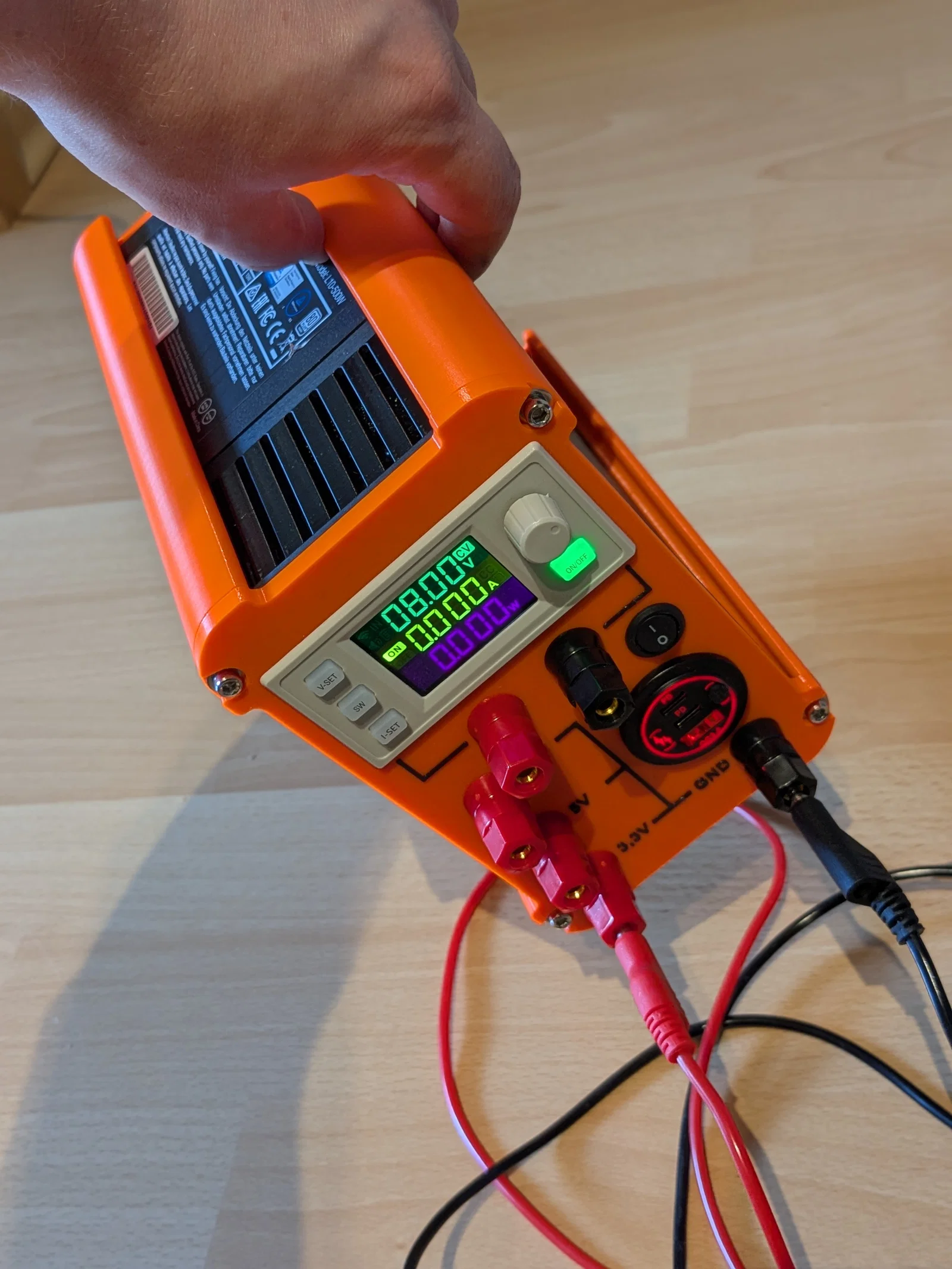

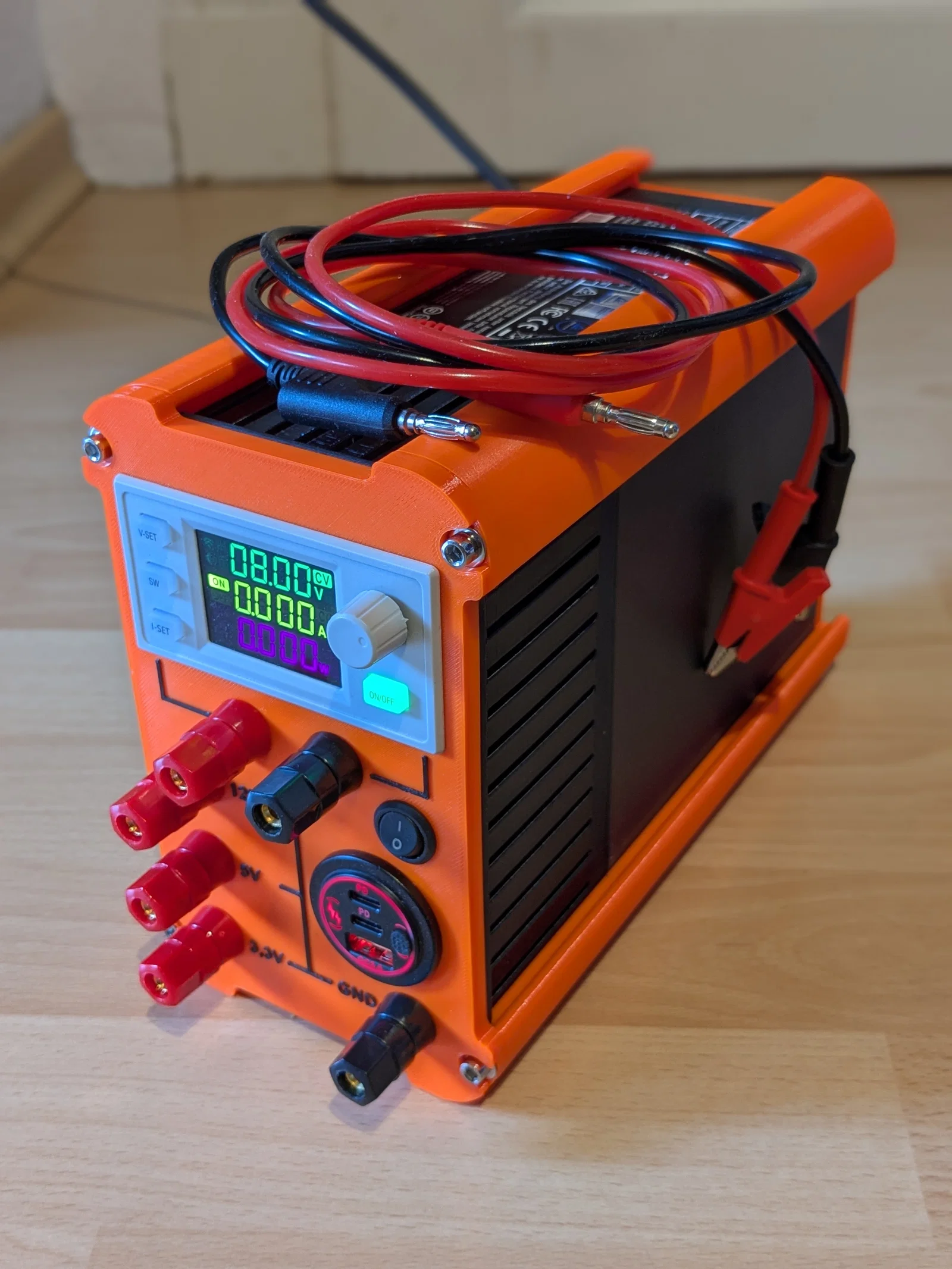

Bộ Nguồn ATX Để Bàn (Benchtop Power Supply) - Có thể tùy chỉnh

Hiện nay đã có rất nhiều mẫu thiết kế trên mạng, và đây là một phiên bản khác do mình tạo ra. Đơn giản là có quá nhiều linh kiện khác nhau nên việc tìm được loại phù hợp cho riêng mình cũng khá khó khăn.

Đây là video hướng dẫn rất hay về cách chuyển đổi này:

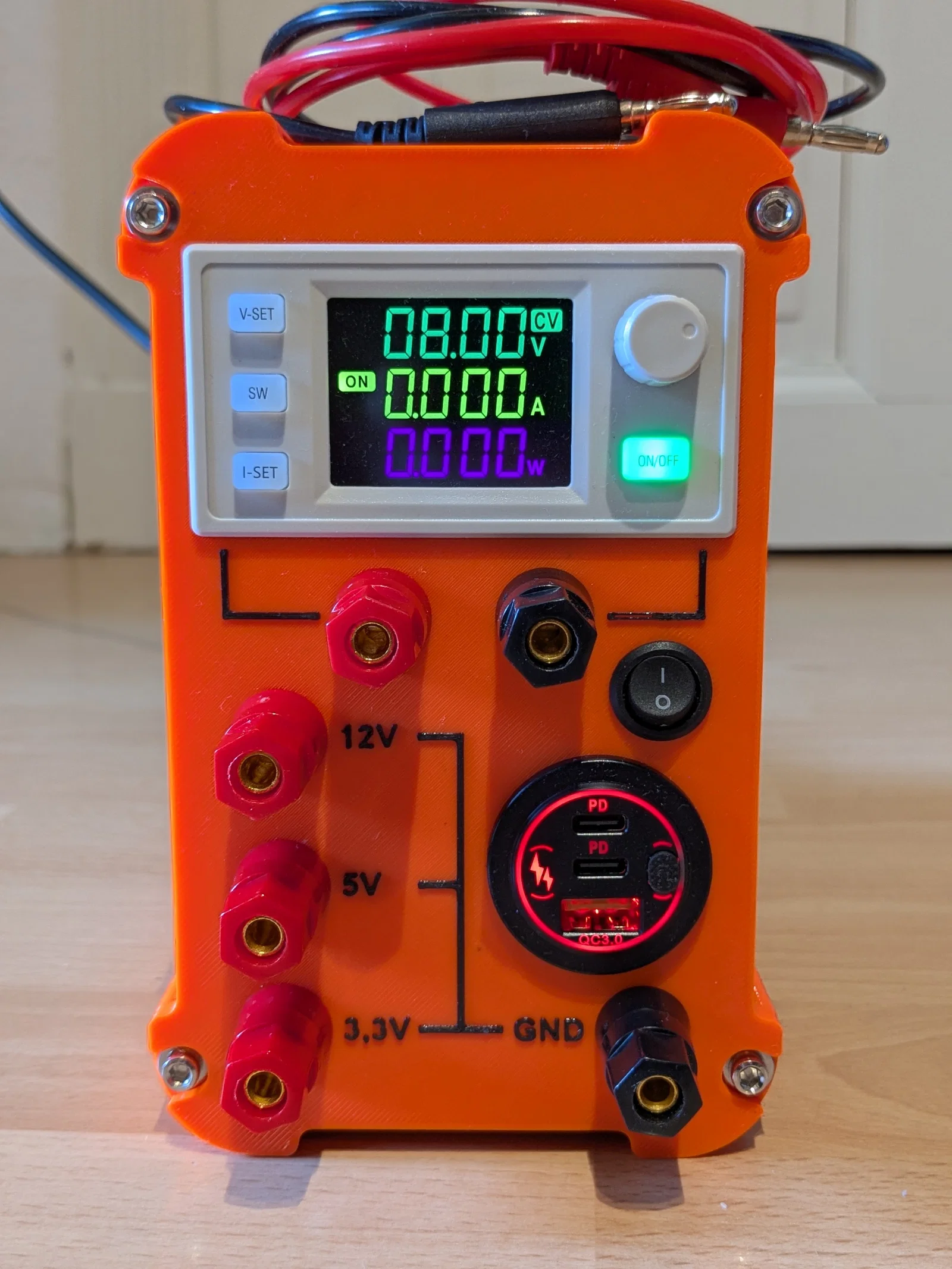

Để giúp các bạn tự thiết kế mặt trước theo ý muốn, mình đã tải lên phiên bản không có lỗ cắt sẵn, kèm theo đó là các file Fusion 360.

Dưới đây là một vài lưu ý mình đã rút ra được trong quá trình thực hiện:

• dây SENS màu xám cần được nối tắt với đường 3.3V (dây này dùng để ổn định điện áp cho bộ nguồn)
• công tắc được lắp giữa dây nguồn màu xanh lá và dây tiếp đất (GND) màu đen

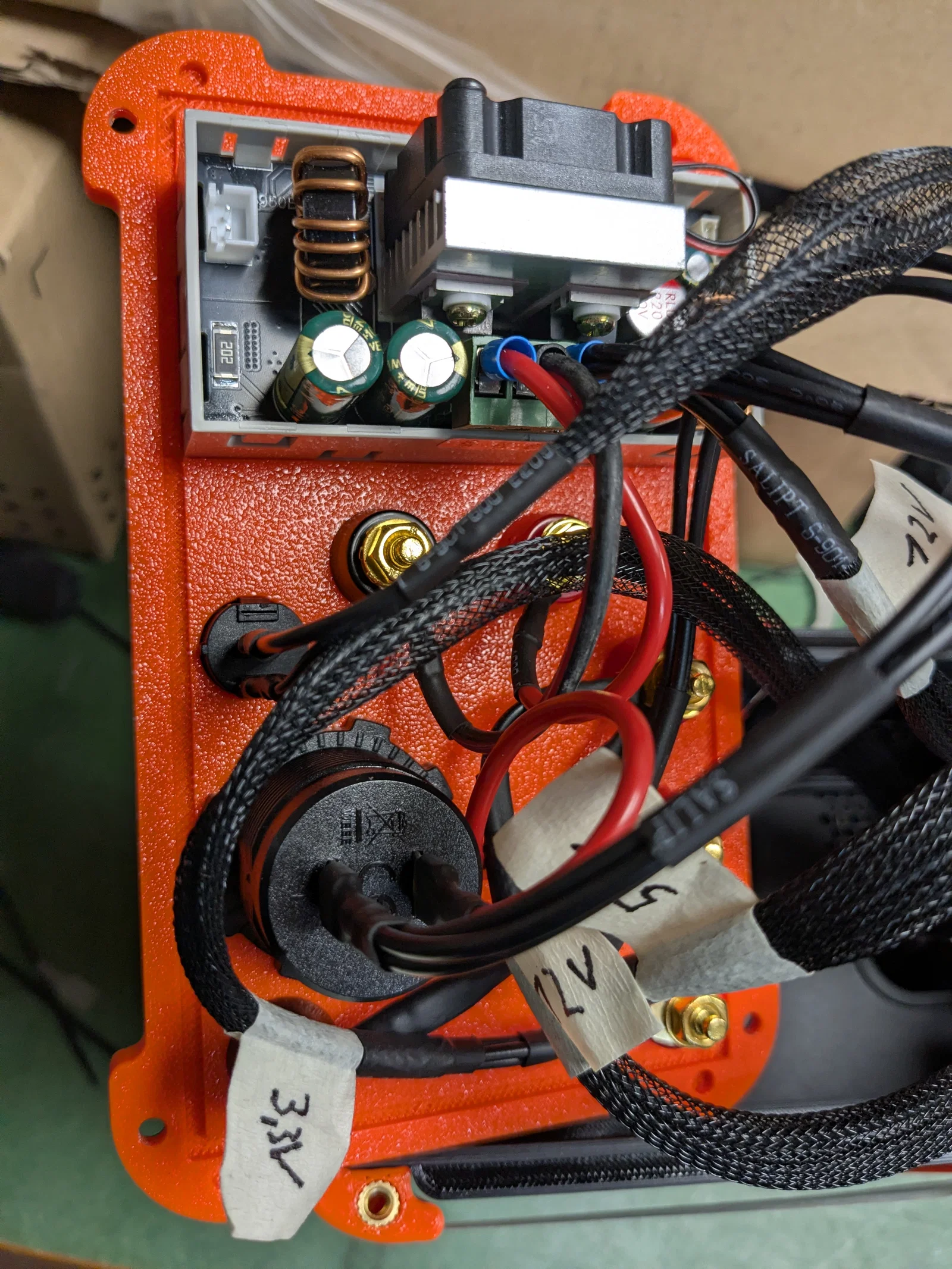

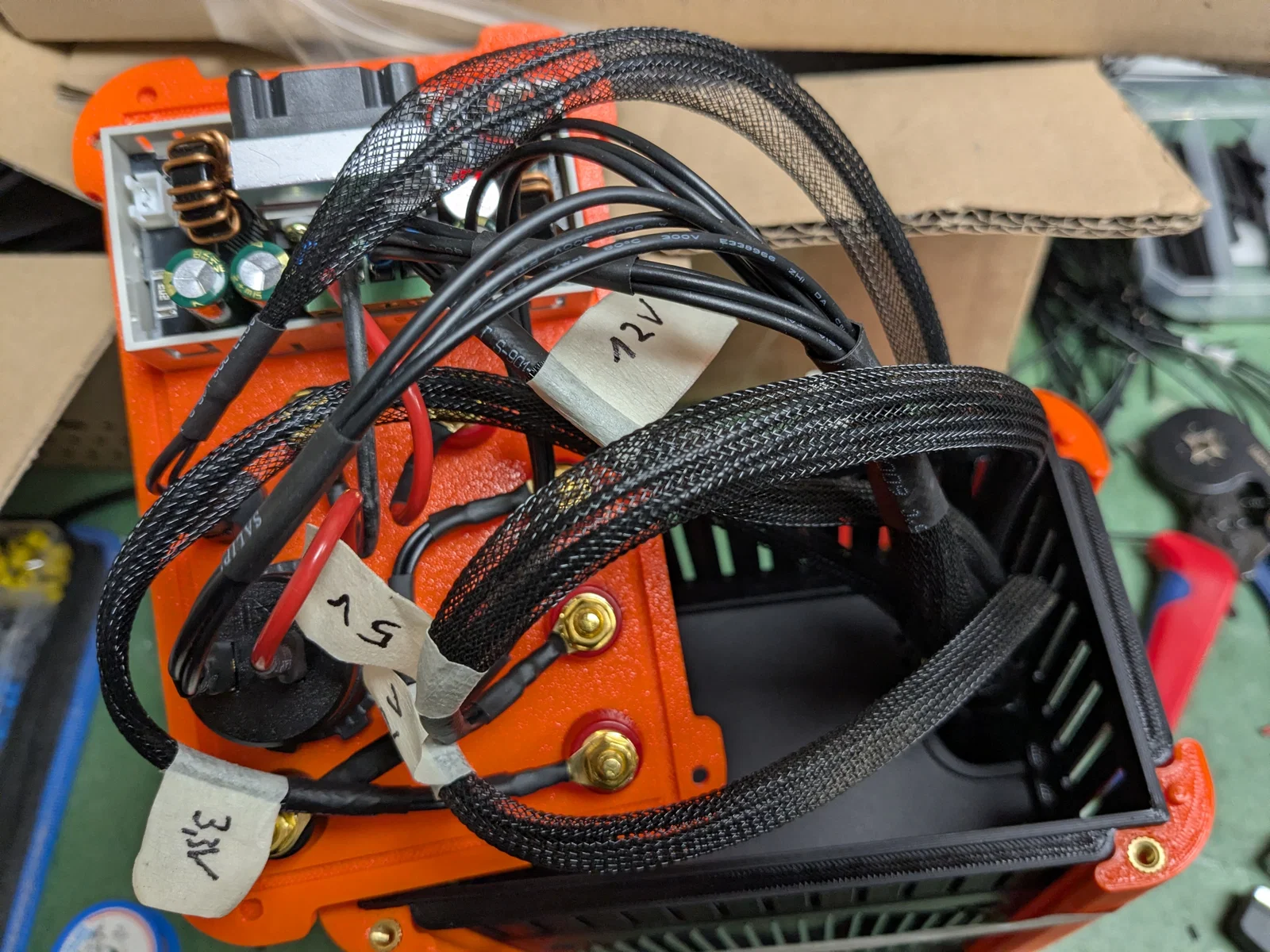

• trên bộ nguồn của mình, tất cả dây đều màu đen, nhưng chúng đã được dán nhãn rất rõ ràng trên bảng mạch của bộ nguồn
• mình dùng các loại ốc cấy (threaded inserts) M4 cho các vị trí bắt vít

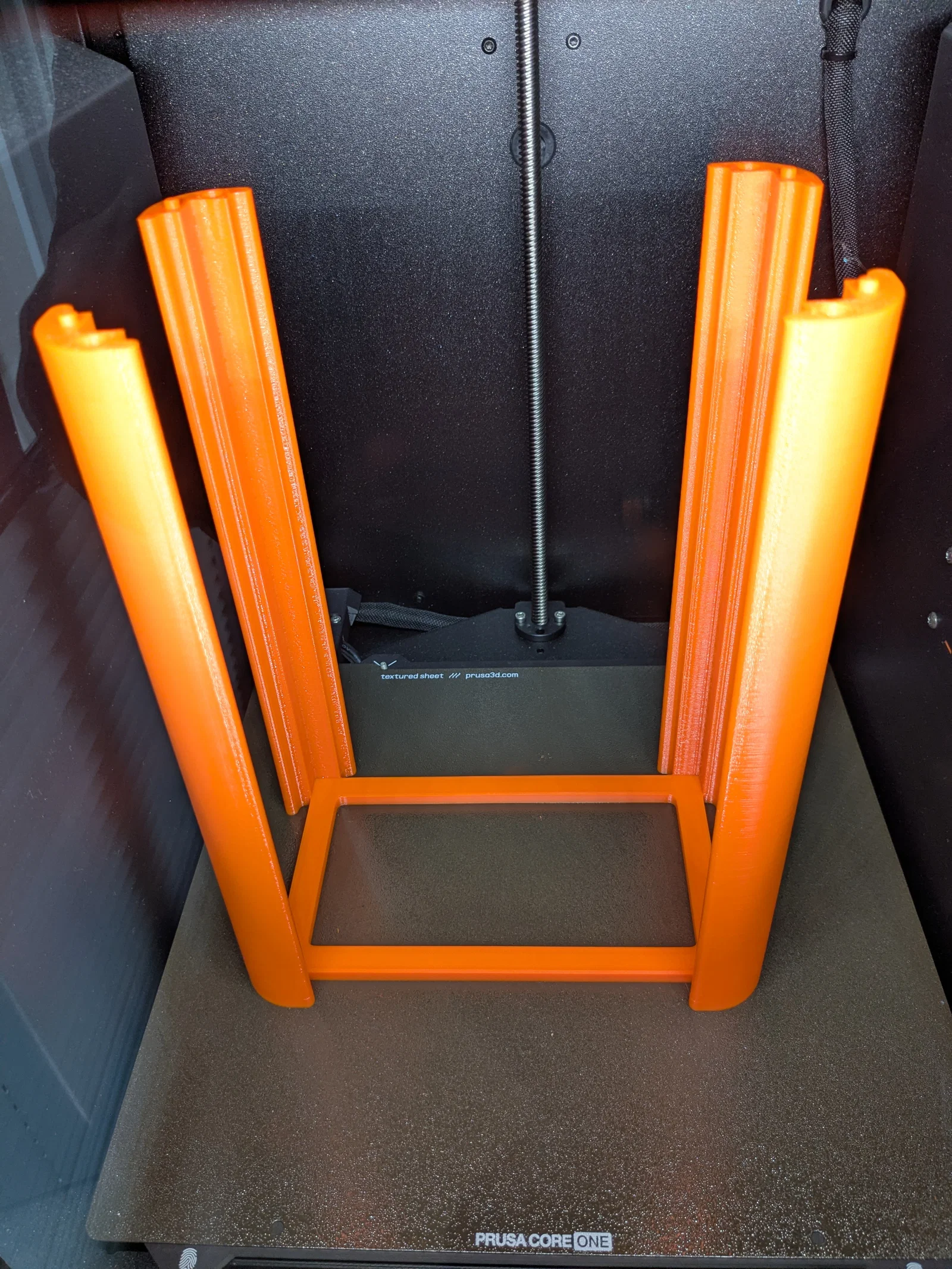

• mình khuyên các bạn nên in bằng nhựa PETG với 3 lớp vỏ (perimeters)
