Kẹp giữ ống dẫn khí cho máy lạnh di động (Parametric - PortaSplit / Midea)

Kẹp giữ ống dẫn khí cho máy lạnh di động (Parametric - PortaSplit / Midea)

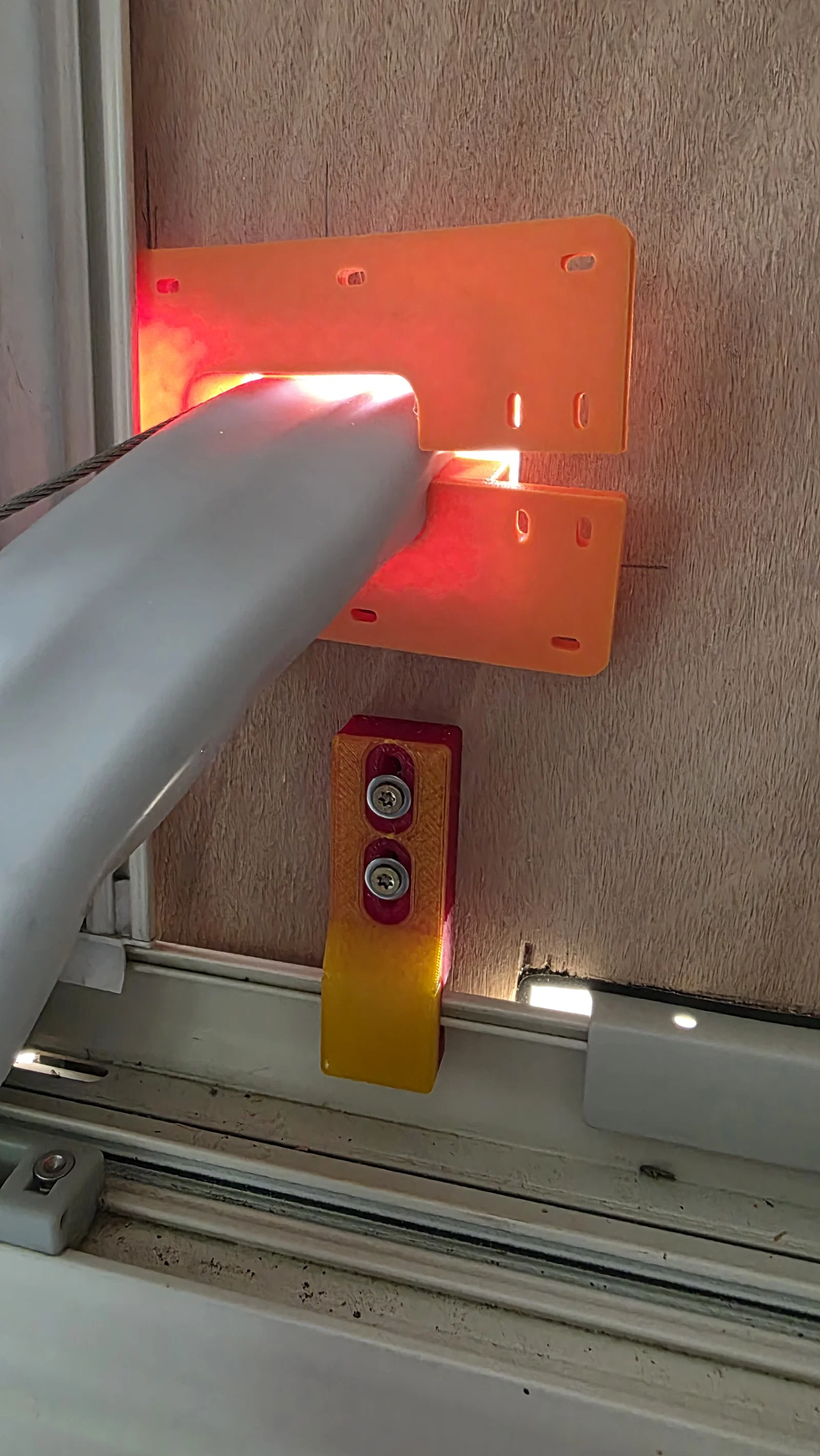

Đây là loại kẹp hai mảnh được thiết kế theo dạng parametric để giúp bạn cố định ống xả khí dạng bầu dục của máy lạnh di động (như Midea PortaSplit) qua tấm chắn cửa sổ hoặc miếng gỗ một cách gọn gàng.

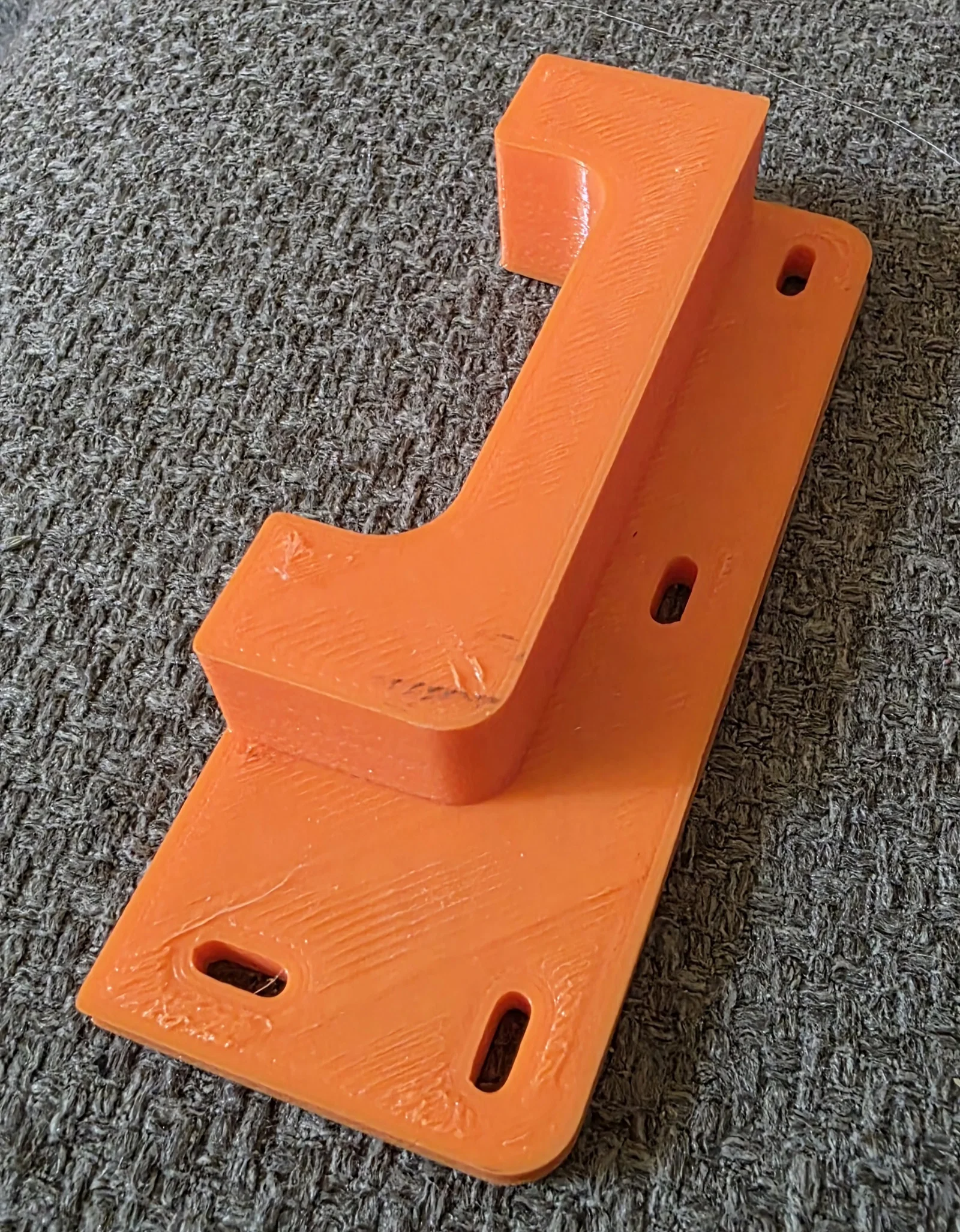

Kẹp gồm hai nửa giống hệt nhau, kẹp chặt ống từ cả hai phía trước và sau. Với thiết kế khe hở chữ U, bạn có thể luồn ống vào từ cạnh bên mà không cần phải tháo rời ống. Các lỗ ốc hình bầu dục cho phép bạn điều chỉnh vị trí linh hoạt khi lắp lên tấm chắn.

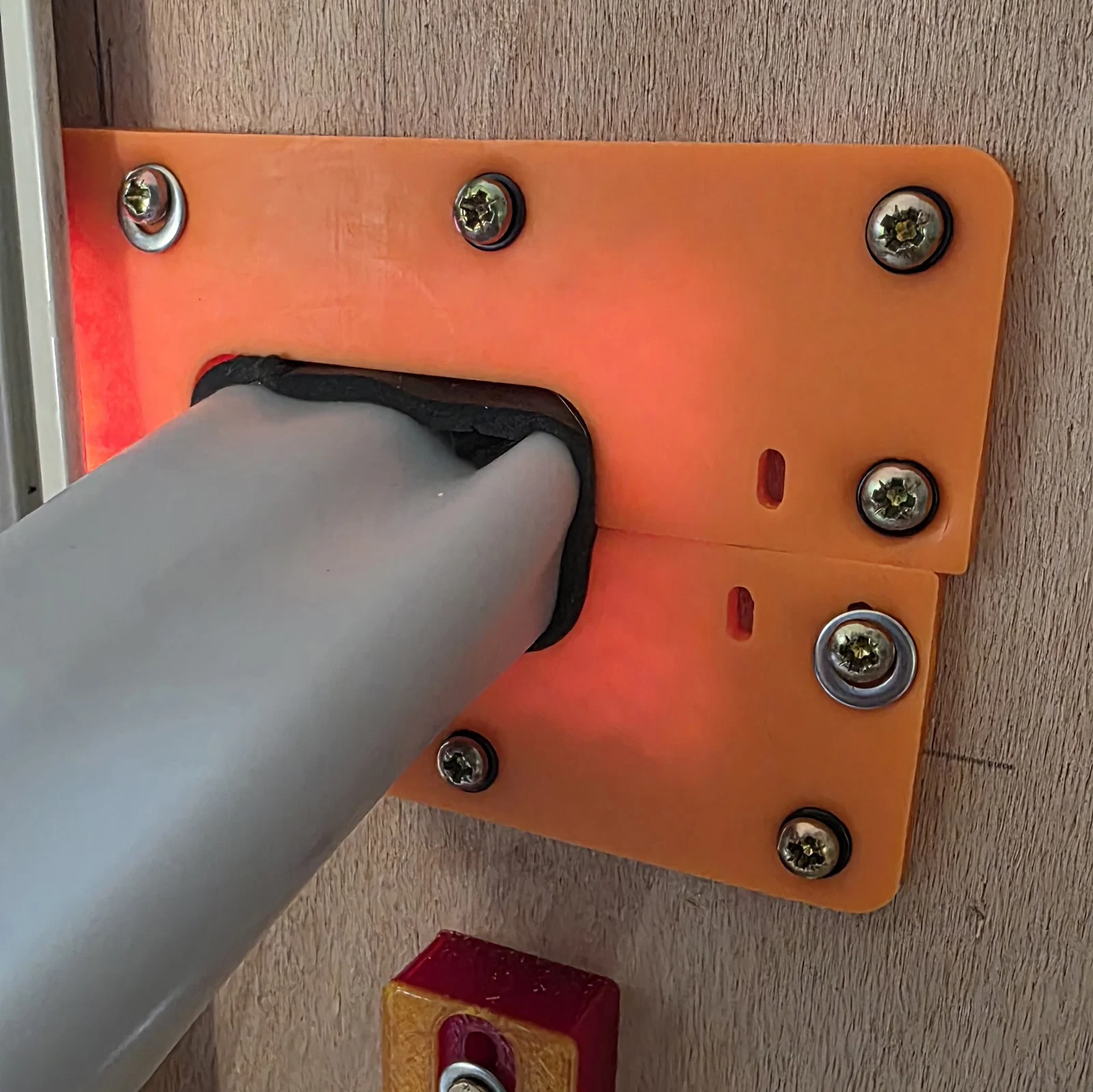

Sản phẩm được thiết kế để in bằng vật liệu dẻo như PEBA, giúp kẹp ôm sát vào ống và có thể dán thêm băng xốp để ngăn gió hoặc nước mưa. Tuy nhiên, bạn vẫn có thể in bằng bất kỳ loại nhựa cứng nào.

Các tính năng chính

• Tệp OpenSCAD hoàn toàn dạng parametric — dễ dàng điều chỉnh theo kích thước ống hoặc độ dày của tấm chắn.
• Thiết kế chia làm hai mảnh, ống được luồn vào từ cạnh bên.
• Các lỗ ốc hình bầu dục giúp điều chỉnh vị trí lắp đặt trên tấm chắn.
• Các góc bo tròn cho thẩm mỹ cao.
• Thông số print_mode để chọn in nửa trên, nửa dưới hoặc cả hai để xem trước.

Thiết lập in

• Vật liệu: Khuyên dùng PEBA hoặc nhựa dẻo khác; PLA/PETG cứng vẫn dùng được.
• Không cần support.
• Khuyên dùng 3–4 lớp perimeter (vỏ).
• Nên in chậm (20–30 mm/s) nếu dùng nhựa dẻo.

Các cải tiến có thể thực hiện

• Điều chỉnh hình dạng lỗ sao cho khớp chính xác với hình dạng ống của bạn.
• Thêm rãnh ở mặt tiếp xúc để gắn thêm ron cao su hoặc băng xốp làm kín.
• Thêm chốt hoặc lỗ định vị để hai nửa khớp nhau chính xác khi lắp ráp.
• Thêm vát mép tại vị trí vào của ống để lắp dễ dàng hơn.
• Sử dụng lỗ ốc âm thay vì khe bầu dục để bề mặt phẳng hơn.
• Thêm tùy chọn parametric cho ống thứ hai (một số máy có hai ống xả).

Đã có nhiều thiết kế tương tự, nhưng mình chưa tìm thấy cái nào là hoàn toàn parametric. Mình thiết kế mẫu này với sự hỗ trợ của Claude (Anthropic) để mọi người dễ dàng điều chỉnh theo kích thước ống và độ dày tấm chắn khác nhau.

Xem thêm: các loại kẹp để cố định tấm chắn cửa sổ.
