Bộ chuyển đổi ống xả 150mm cho Midea PortaSplit

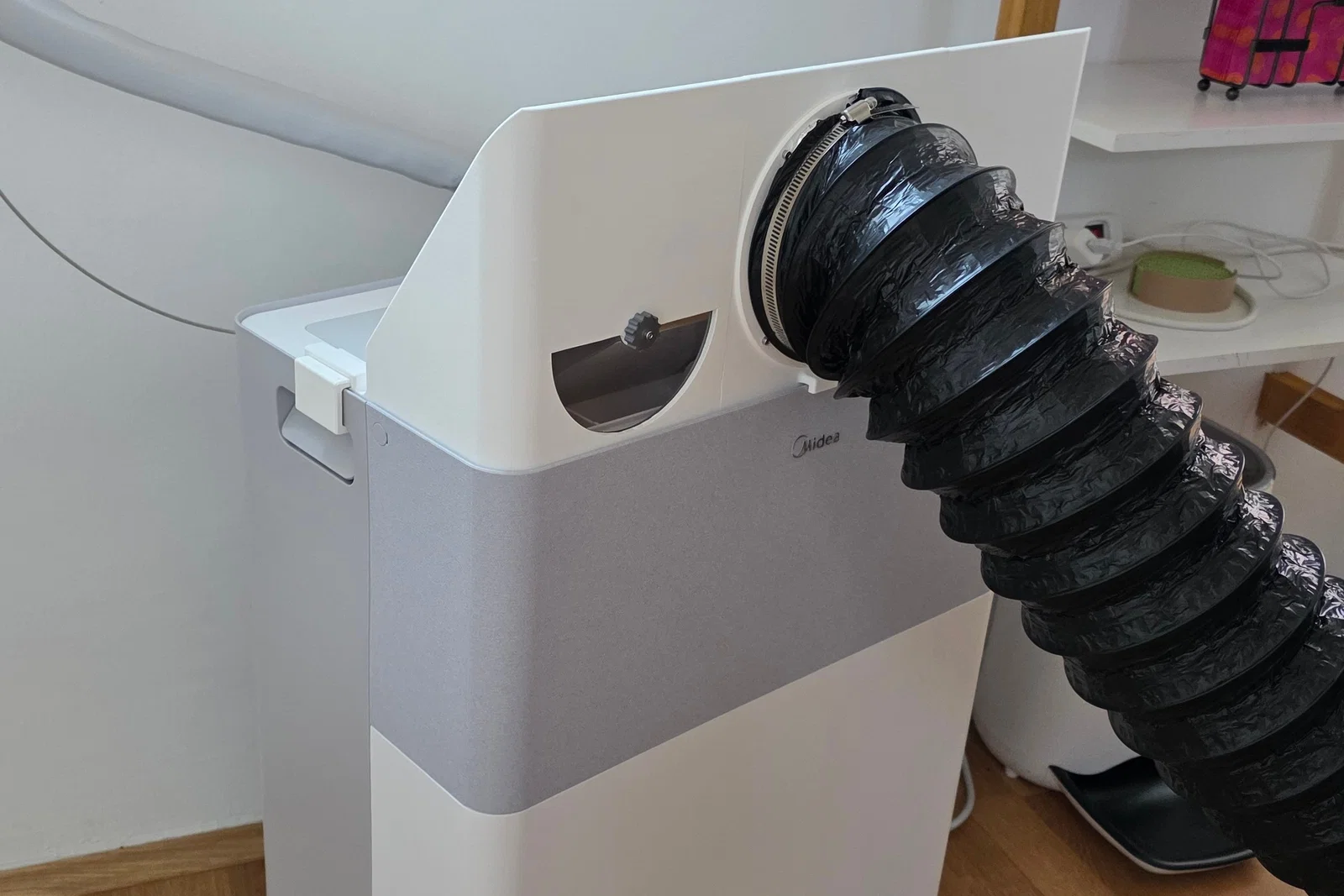

Đây là phụ kiện dành cho Midea PortaSplit giúp dẫn khí lạnh sang nhiều phòng khác nhau thông qua ống xả 150mm.

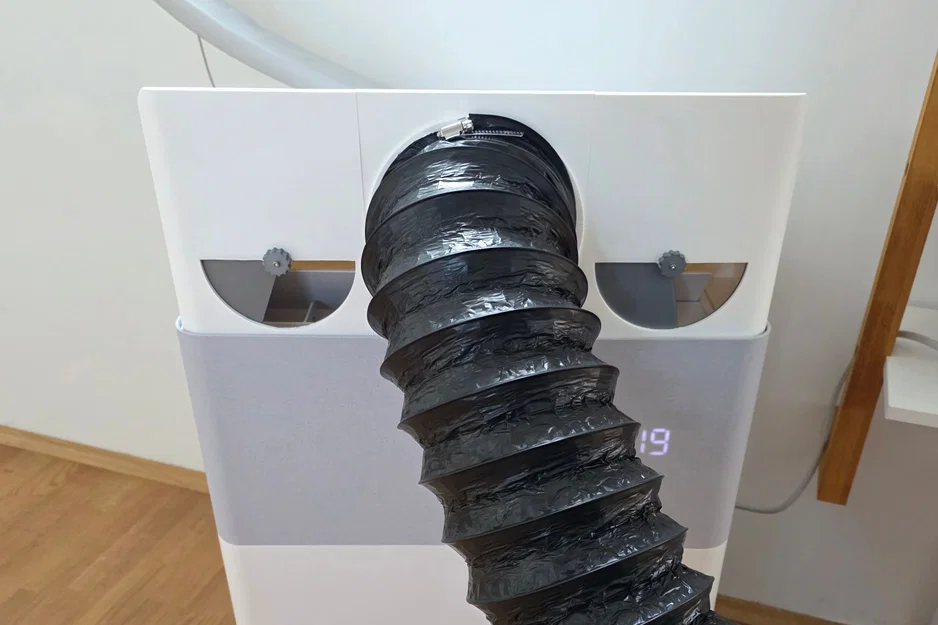

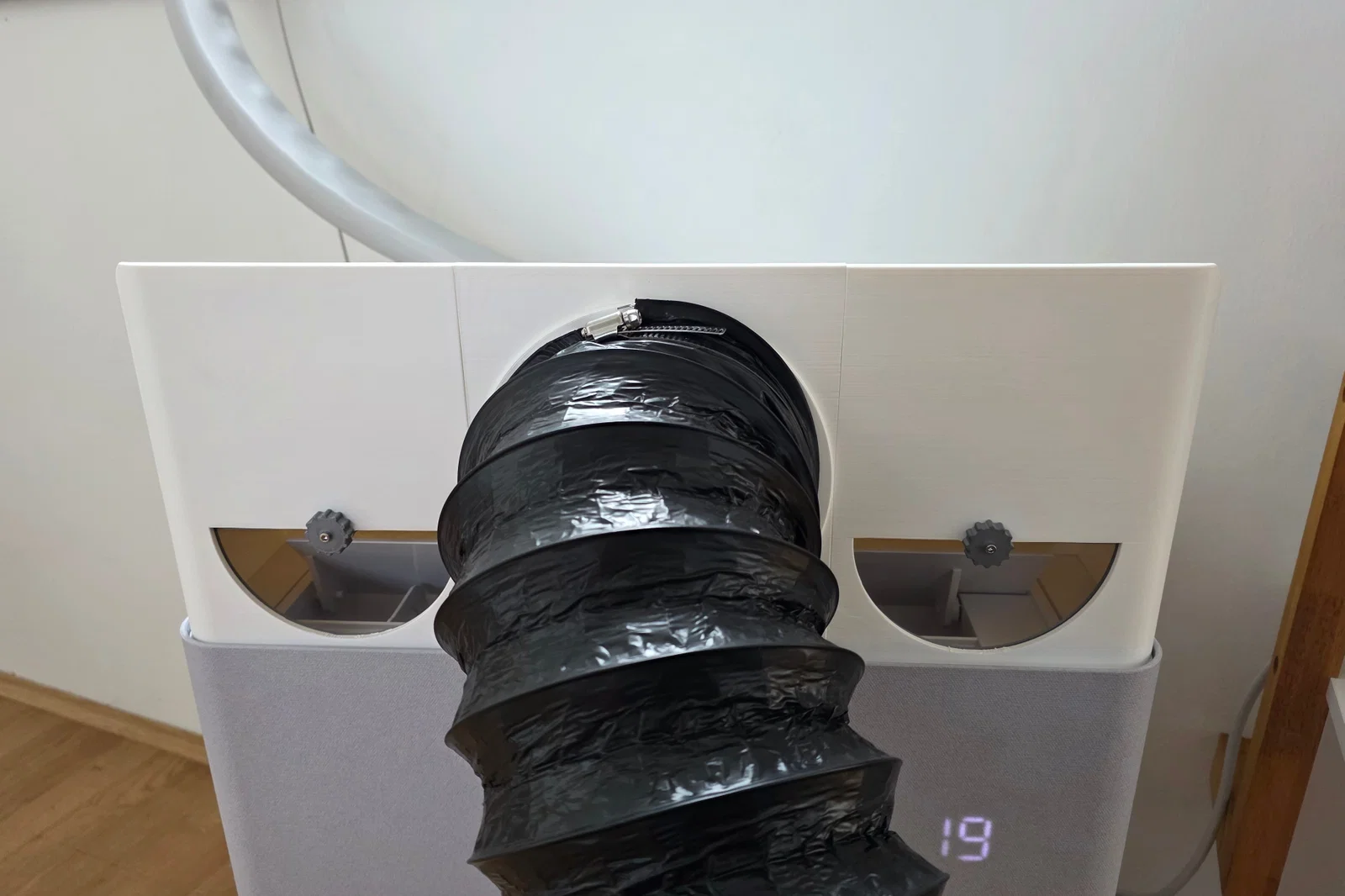

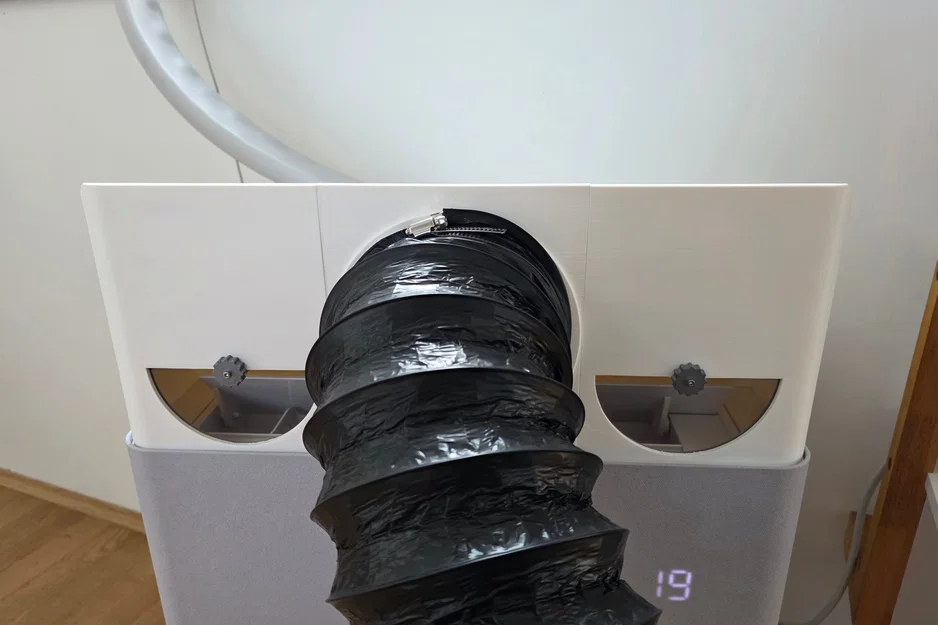

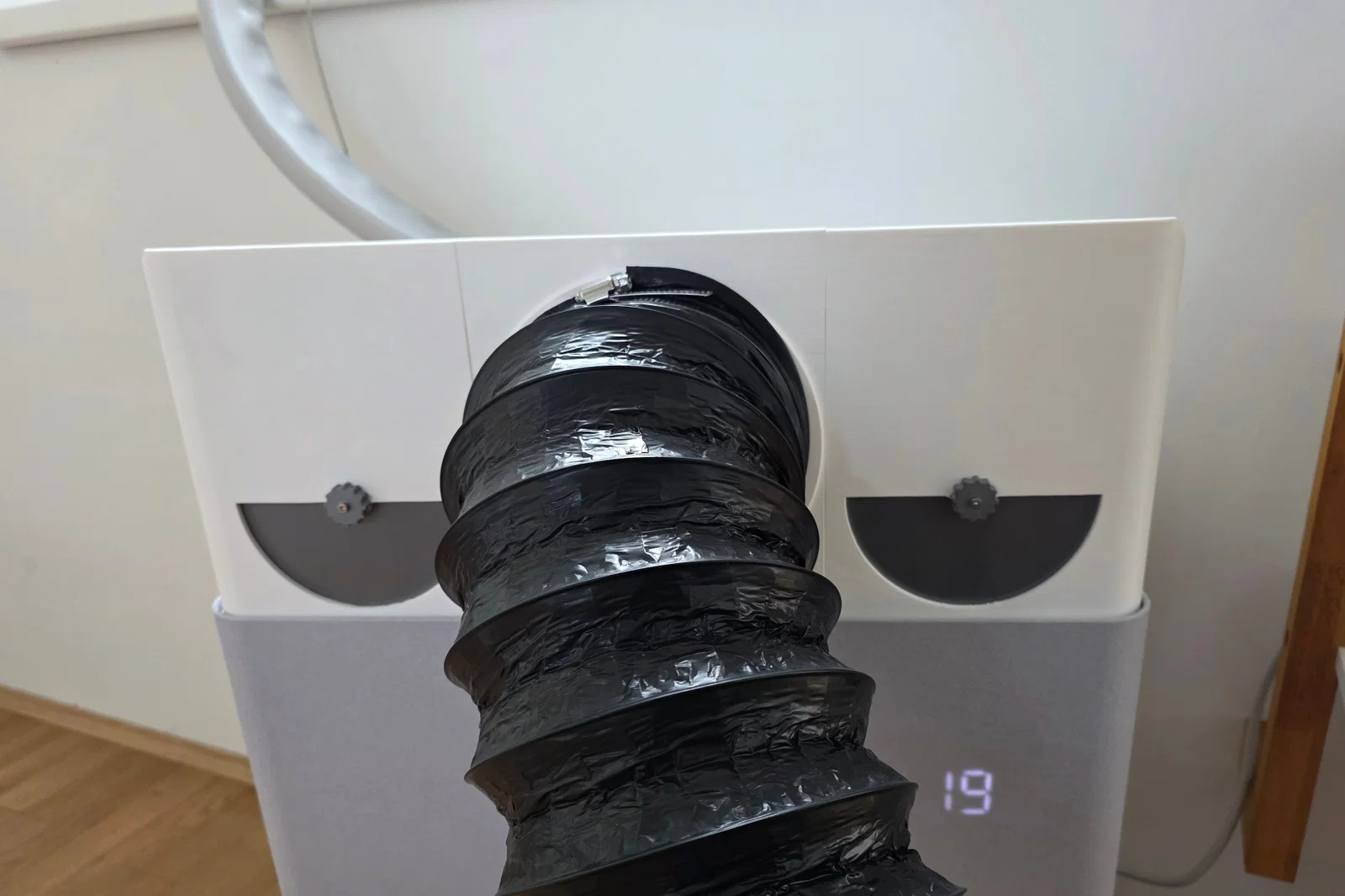

Nhờ thiết kế hai cửa xả với cánh gạt điều chỉnh được, bạn có thể dễ dàng thay đổi lưu lượng gió thổi trực tiếp, cho phép làm mát một hoặc cùng lúc hai phòng tùy ý.

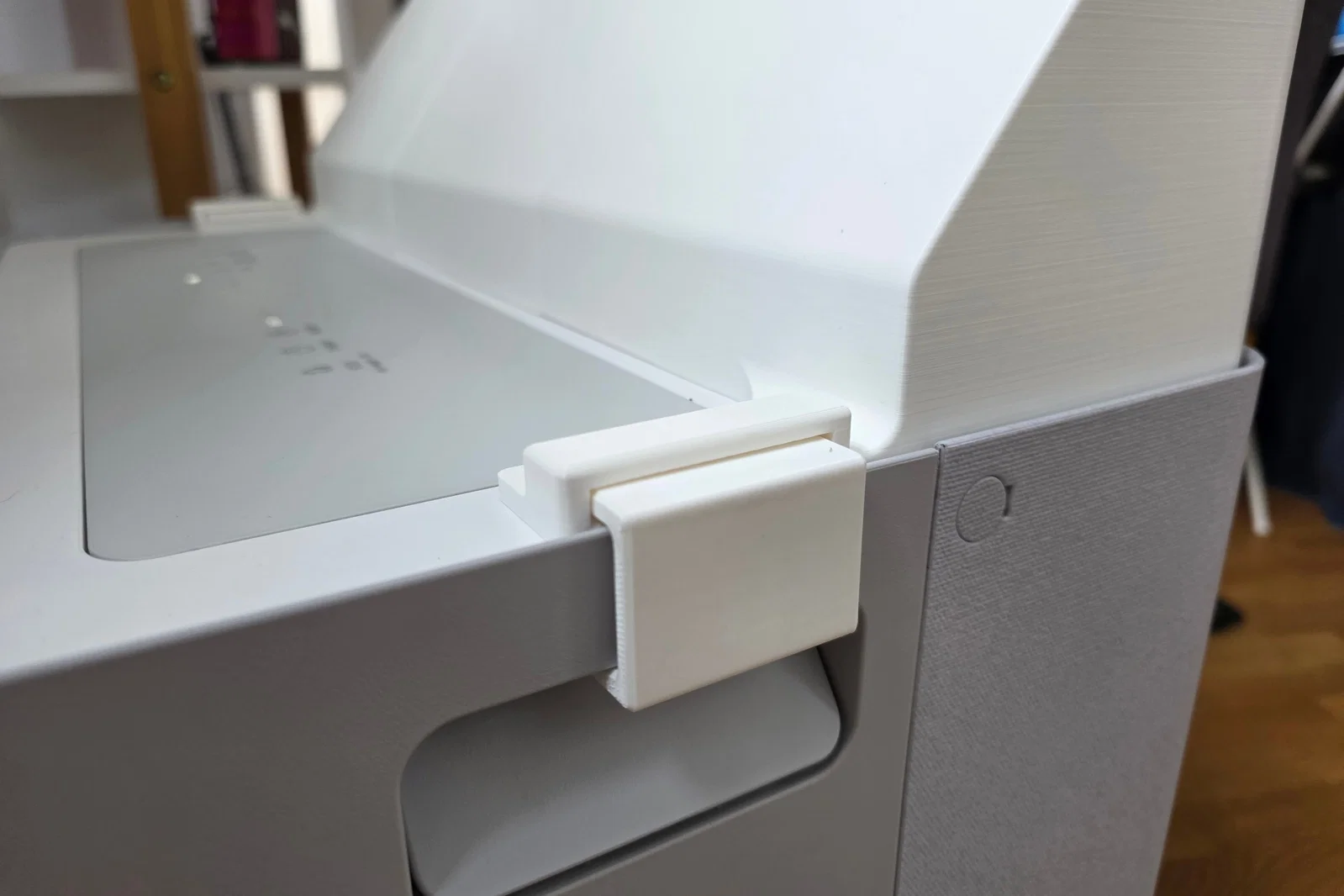

Thiết kế này chỉ cần đặt lên phía trên của PortaSplit và cố định bằng 2 kẹp ở các khe tay cầm bên hông.

Yêu cầu

• Filament: Khoảng 1kg (sử dụng PLA phổ thông là đủ; mình đã dùng loại TheFilament PLA Lite giá rẻ).
• Kích thước bàn in (Build Volume): Tối thiểu 200x215x200mm.

Phần cứng (Hardware):

• 16x đai ốc M3
• 2x ốc M3x16 - dành cho cánh gạt điều chỉnh khí
• 10x ốc M3x12 - để ghép các phần của vỏ máy
• 4x ốc M3x10 - để gắn ống dẫn vào vỏ máy

Lưu ý: Đây là chiều dài ốc tối thiểu, bạn có thể dùng ốc dài hơn một chút vẫn được.

In ấn

• Tất cả các file cần thiết đã được cài đặt sẵn trong file .3mf.
• 3 phần "Main" đã được trang bị sẵn các đĩa hỗ trợ (mouse ears) để chống cong vênh khi in. Sau khi in xong, bạn có thể dễ dàng tháo bỏ chúng.
• Bật tính năng automatic supports (hỗ trợ tự động), nhưng hãy tắt hỗ trợ trong các lỗ bắt ốc (phần này đã được cấu hình sẵn trong file .3mf).

Lắp ráp

1. Ghép 3 phần "Main" lại với nhau bằng ốc M3x12 và đai ốc.
2. Lắp 2 phần "Flap" vào mặt trong và "FlapGrip" vào mặt ngoài, sau đó cố định bằng ốc M3x16 và đai ốc. Tốt nhất là sử dụng đai ốc khóa (nyloc nuts).
3. Kết nối "TubeConnector" với vỏ máy bằng ốc M3x10.
4. Gắn ống 150mm vào "TubeConnector" bằng đai siết ống.

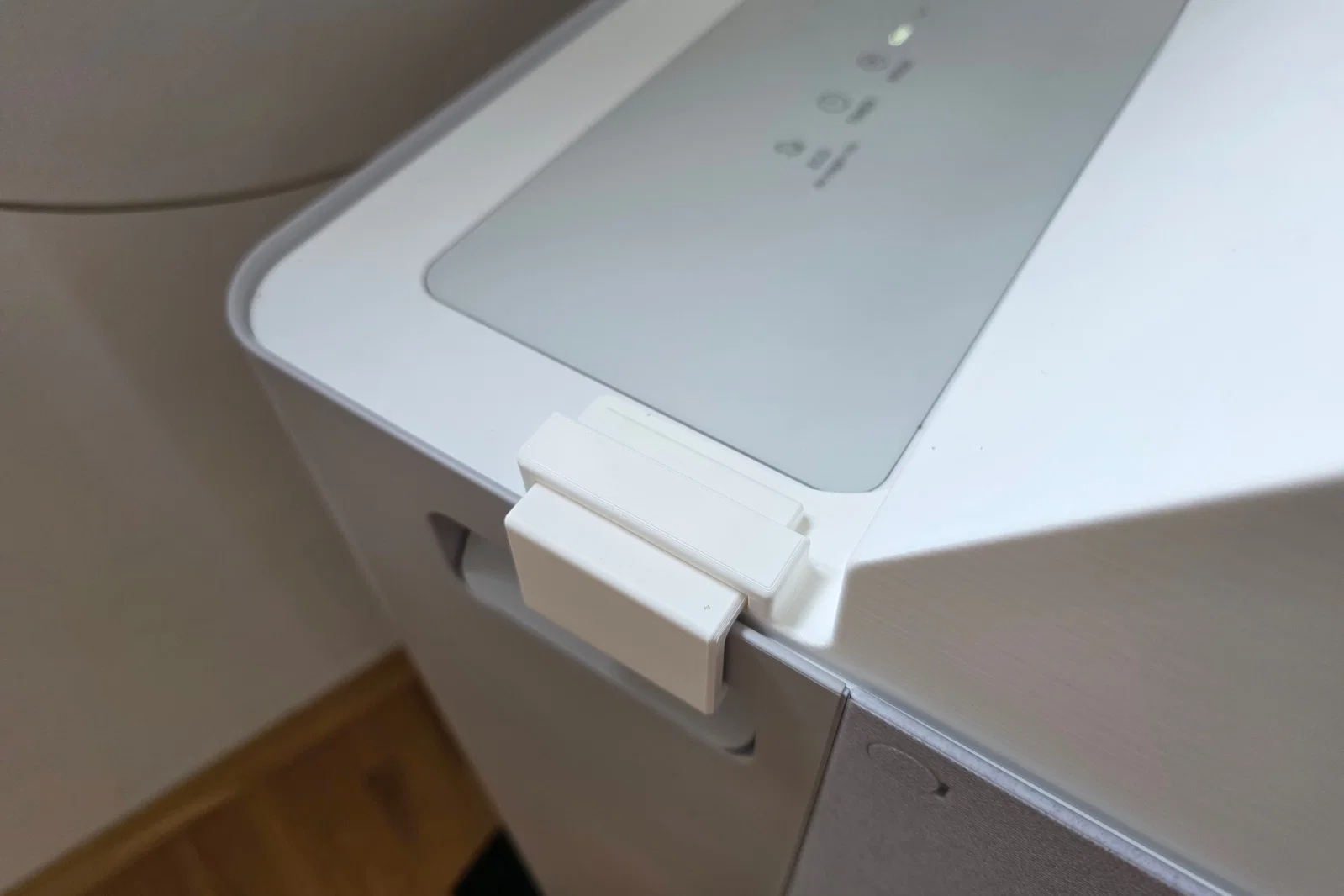

5. Cố định vỏ máy vào thiết bị Midea bằng 2 kẹp "Clip".
