Bộ chuyển đổi ống dẫn cửa sổ nhanh và đơn giản cho Bosch Cool 4000/5000/2000

Bối cảnh

Hiện nay có rất nhiều mẫu đầu nối ống dẫn cho máy điều hòa di động rất hay và tinh tế, nhưng thời gian in lại khá lâu. Vì không muốn chờ đợi lâu nên mình đã tự thiết kế một giải pháp đơn giản, tận dụng các linh kiện sẵn có của máy và quan trọng nhất là in nhanh hơn nhiều. Đây là cách tiếp cận tối giản để gắn ống dẫn của máy Bosch Cool 4000/5000 (và có thể cả dòng 2000) vào cửa sổ.

Linh kiện cần chuẩn bị

Tùy thuộc vào thiết lập của bạn, tối thiểu bạn cần có:

• 2x ốc vít M5x16 cho tay cầm
• 4x ốc vít M5x20 cho tấm nối
• 6x vòng đệm M5
• 6x đai ốc M5

Ngoài ra, thiết lập của mình bao gồm:

• 1x tấm kính mica trong suốt dày 3mm
• 1x đoạn lưới chống muỗi nhỏ (để đảm bảo không có côn trùng chui vào ống, mình dùng tesa Standard)
• [tùy chọn] 1x phim cách nhiệt chống tia UV
• 5m băng dính từ tính để gắn tấm mica vào khung cửa sổ (mình dùng băng dính từ tính Gauder loại A+B)
• Keo dán sắt
• [tùy chọn] 4x miếng PETG phẳng nhỏ
  • 1-2x kẹp nhỏ
• [tùy chọn] sơn chống gỉ kim loại
  • cọ nhỏ để quét sơn
• Máy phay cầm tay

In ấn

Mình in tất cả các linh kiện bằng nhựa Prusament PETG màu Jet Black, sử dụng đầu phun 0,4mm Revo Six Obxidian (bạn có thể dùng bất kỳ đầu phun 0,4mm nào) với độ dày lớp 0,2mm trên tấm nền Satin của máy Prusa MK3S+.

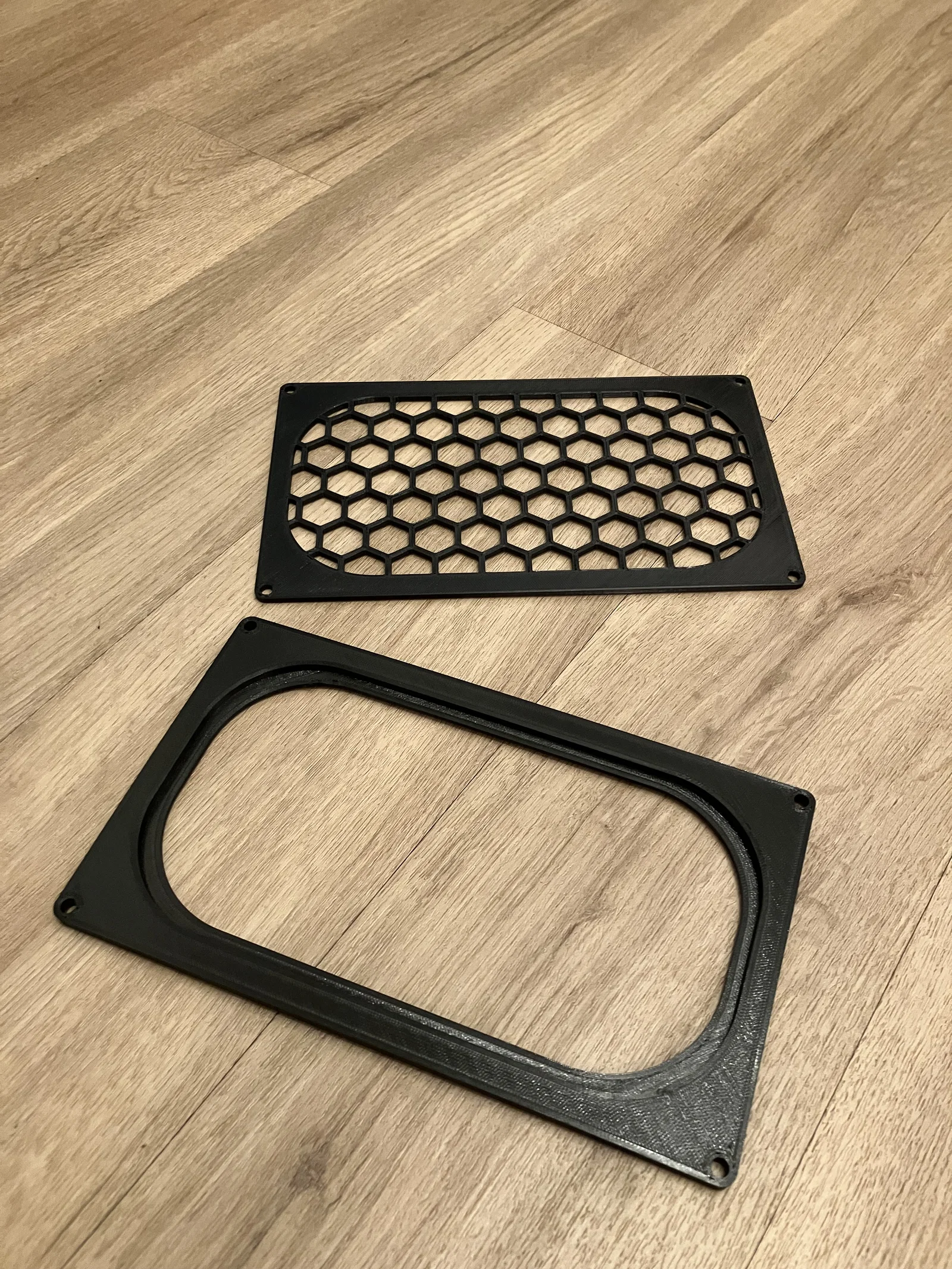

Tấm bên trong và tay cầm mình in với 5 lớp vỏ (perimeters), tấm bên ngoài in với 3 lớp vỏ và mật độ infill 25%.

Quan trọng

Hãy sử dụng kiểu in infill “gyroid” cho tất cả các linh kiện để đạt độ bền cấu trúc tốt nhất.

Lắp ráp

1. In tất cả các linh kiện.
2. Kiểm tra độ khớp của các bộ phận.
3. Chuẩn bị phần lắp cửa sổ hoặc tấm mica cho cửa sổ:
   1. Đánh dấu vị trí lắp đầu nối và khoan 10 lỗ:
      • hai lỗ cho tay cầm
      • bốn lỗ để gắn tấm nối
      • bốn lỗ để bắt đầu/kết thúc quá trình phay.
   2. Nong rộng các lỗ khoan bằng mũi khoan lớn hơn.
   3. Phay lỗ (nên dùng thước dẫn hướng) và làm sạch vết cắt.
   4. Cố định các phụ kiện, ví dụ như dán băng dính từ tính vào cửa sổ và tấm mica (chú ý chọn đúng loại băng dính từ tính đối xứng với loại trên khung cửa sổ để chúng hít được nhau).
   5. [tùy chọn] Dán phim chống UV lên tấm mica.

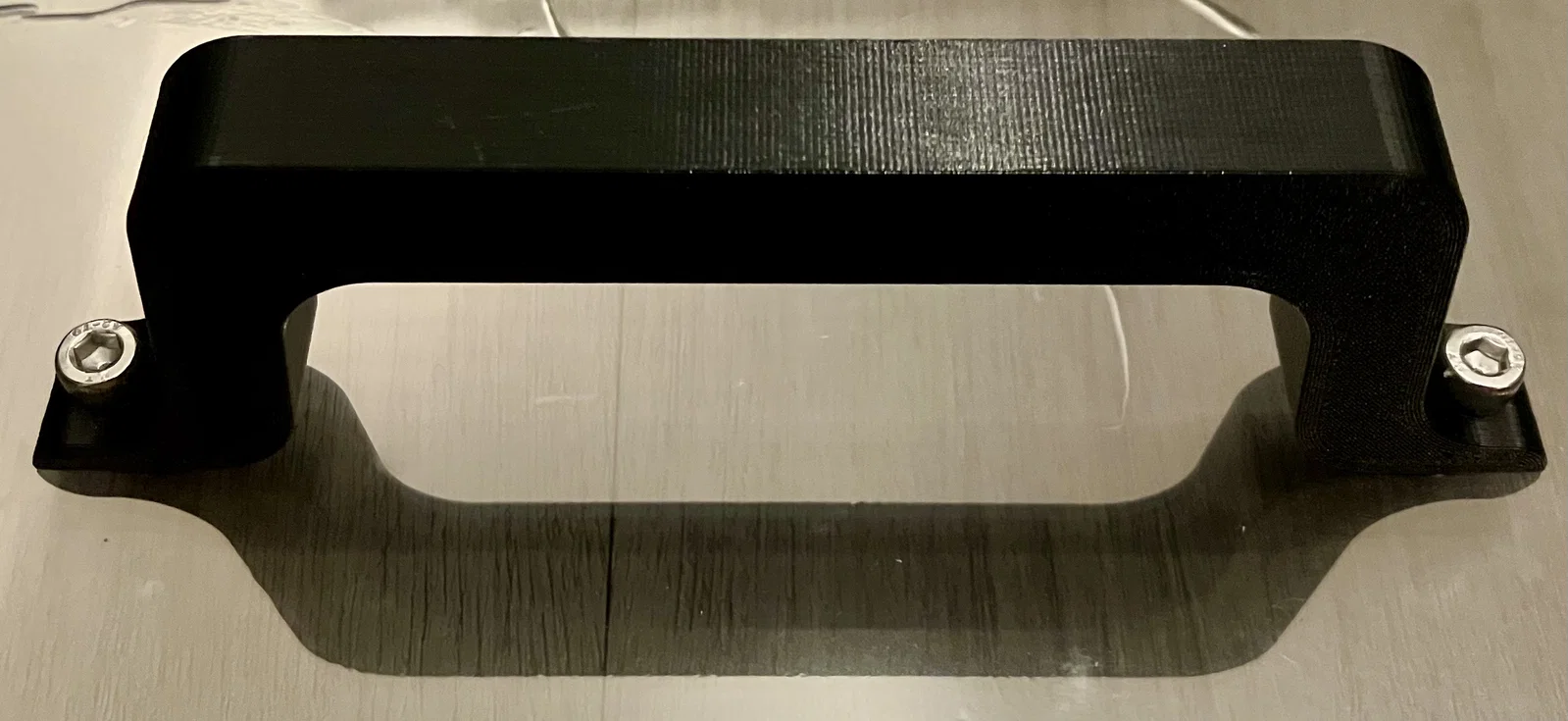

4. Lắp tay cầm bằng hai ốc M5x16, hai vòng đệm và hai đai ốc.

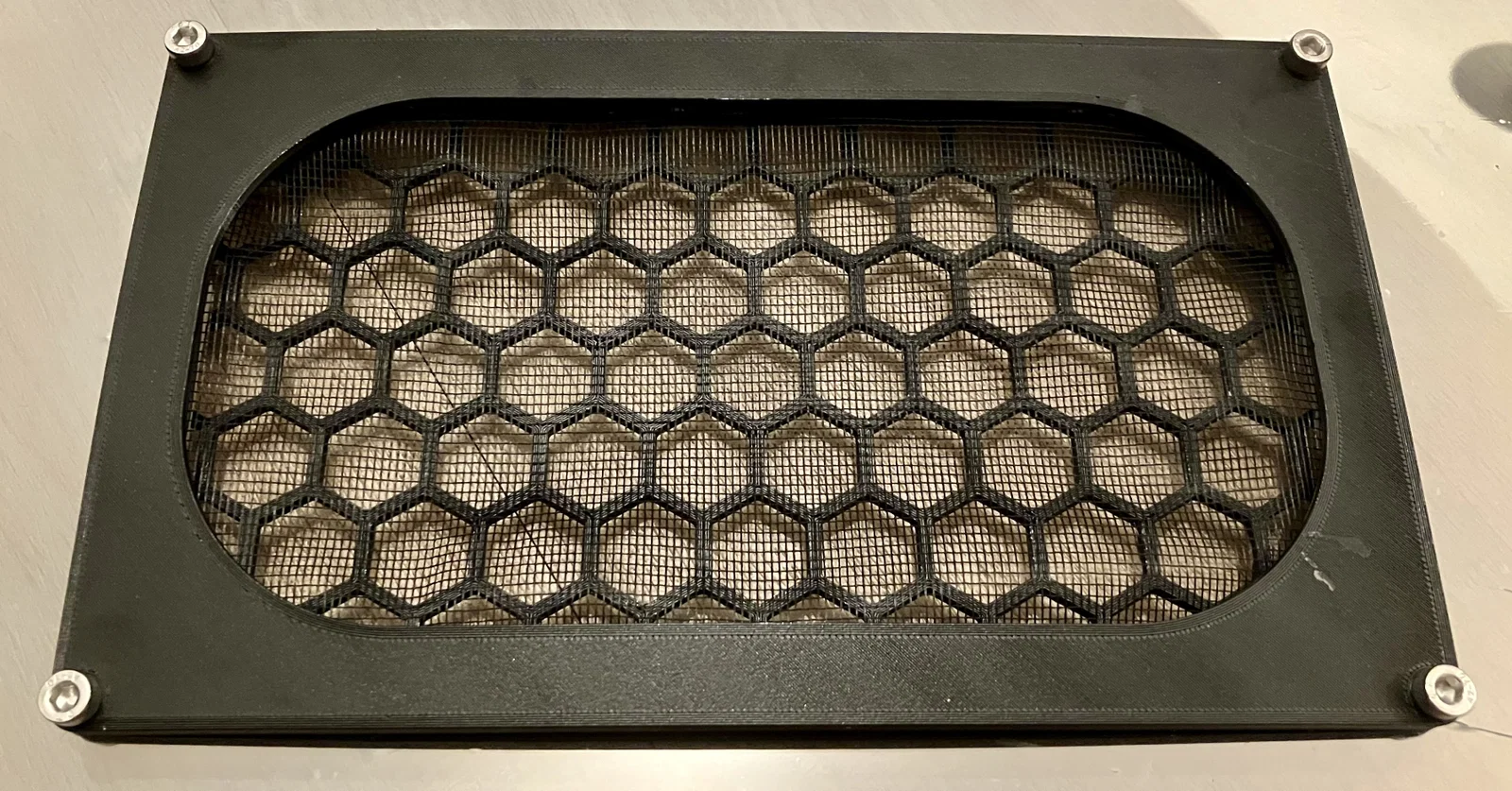

5. Lắp lưới chống muỗi:
   1. Cắt lưới vừa với tấm bên trong.
   2. Dán lưới vào tấm bên trong bằng vài giọt keo dán sắt.
   3. Cắt phần băng dính gioăng (đi kèm trong hộp Bosch Cool) để vừa với tấm bên trong.
   4. Dán gioăng lên mép của tấm nối bên trong đè lên lưới để đảm bảo độ kín khi siết chặt.
6. [tùy chọn] Tăng cường độ chắc chắn cho lưới chống muỗi:
   • Bôi thêm keo vào các góc bên trong của tấm nối.
   • Đặt các mảnh PETG phẳng lên các góc, ép chặt vào phần keo.
   • Dùng kẹp giữ chặt mọi thứ để tạo mối nối bền vững hơn.

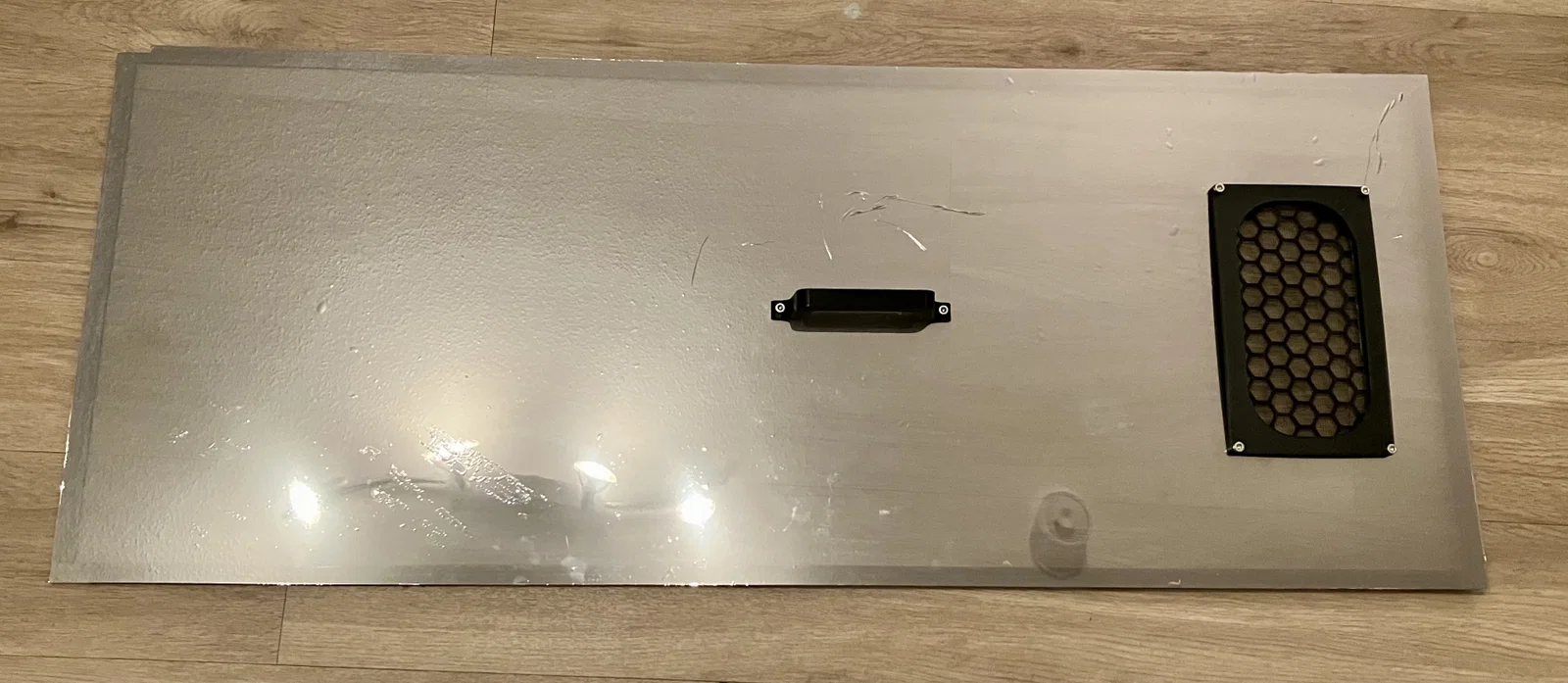

7. Gắn tấm bên trong và bên ngoài vào tấm mica.
8. [tùy chọn] Sơn phủ vòng đệm và đai ốc bên ngoài bằng sơn chống gỉ.
9. Gắn tấm mica lên cửa sổ.

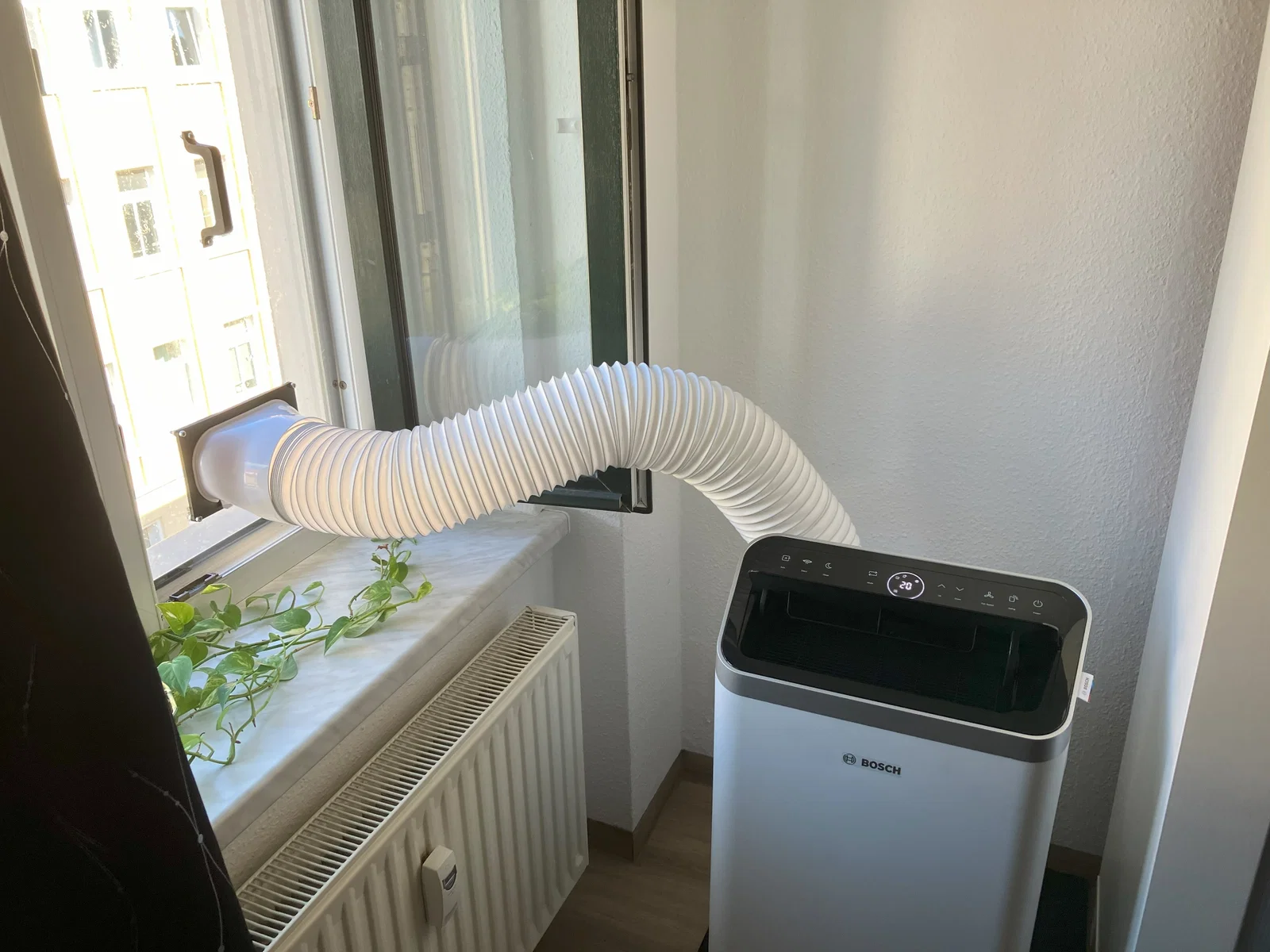

10. Kết nối máy điều hòa.
11. Chúc mừng, bạn đã hoàn thành - tận hưởng luồng gió mát thôi nào!
