Giá đỡ cảm biến sợi nhựa INDX cho thanh nhôm 2020
Giải pháp lắp đặt cảm biến sợi nhựa INDX lên thanh nhôm định hình 2020 với nhiều tùy chọn góc độ từ 0 đến 75 độ. Phụ kiện đi kèm giúp bạn dễ dàng thay đổi hướng cảm biến trên máy in một cách linh hoạt và thẩm mỹ.
Mô tả
Bạn muốn gắn cảm biến sợi nhựa INDX lên một vị trí khác thay vì thân máy in? Phụ kiện này sẽ giúp ích cho bạn, miễn là bạn có thanh nhôm định hình 2020! Việc lắp thanh nhôm đó vào đâu là tùy ý bạn (miễn là chiều dài dây cáp cho phép).
Tôi đã thiết kế sẵn nhiều góc độ khác nhau để phù hợp với nhu cầu đa dạng của mọi người. Bộ này bao gồm hầu hết các góc cần thiết, nếu bạn cần góc lớn hơn 75 độ, chỉ cần dùng loại 0 độ rồi xoay trên thanh nhôm là xong.

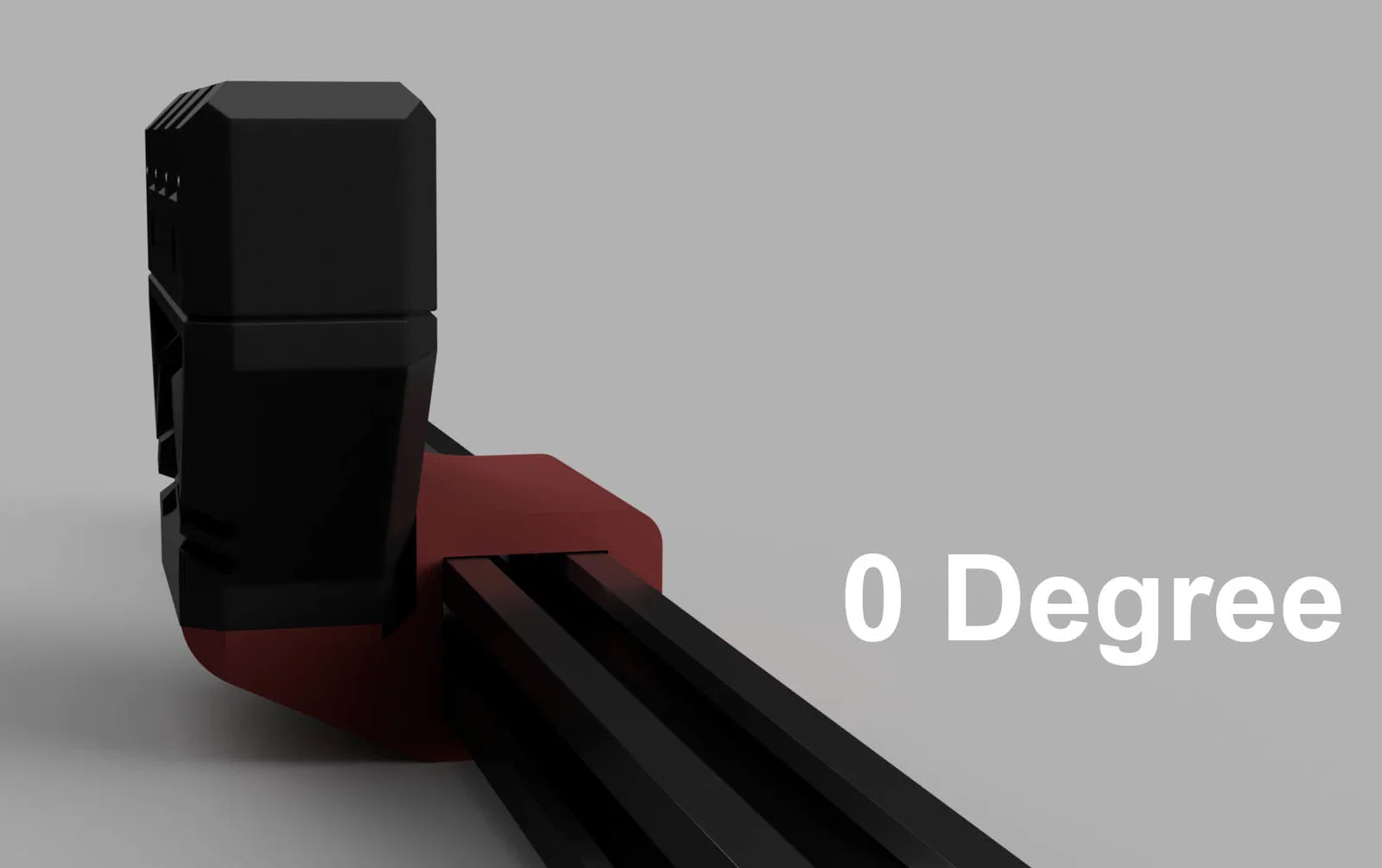

- 0 độ

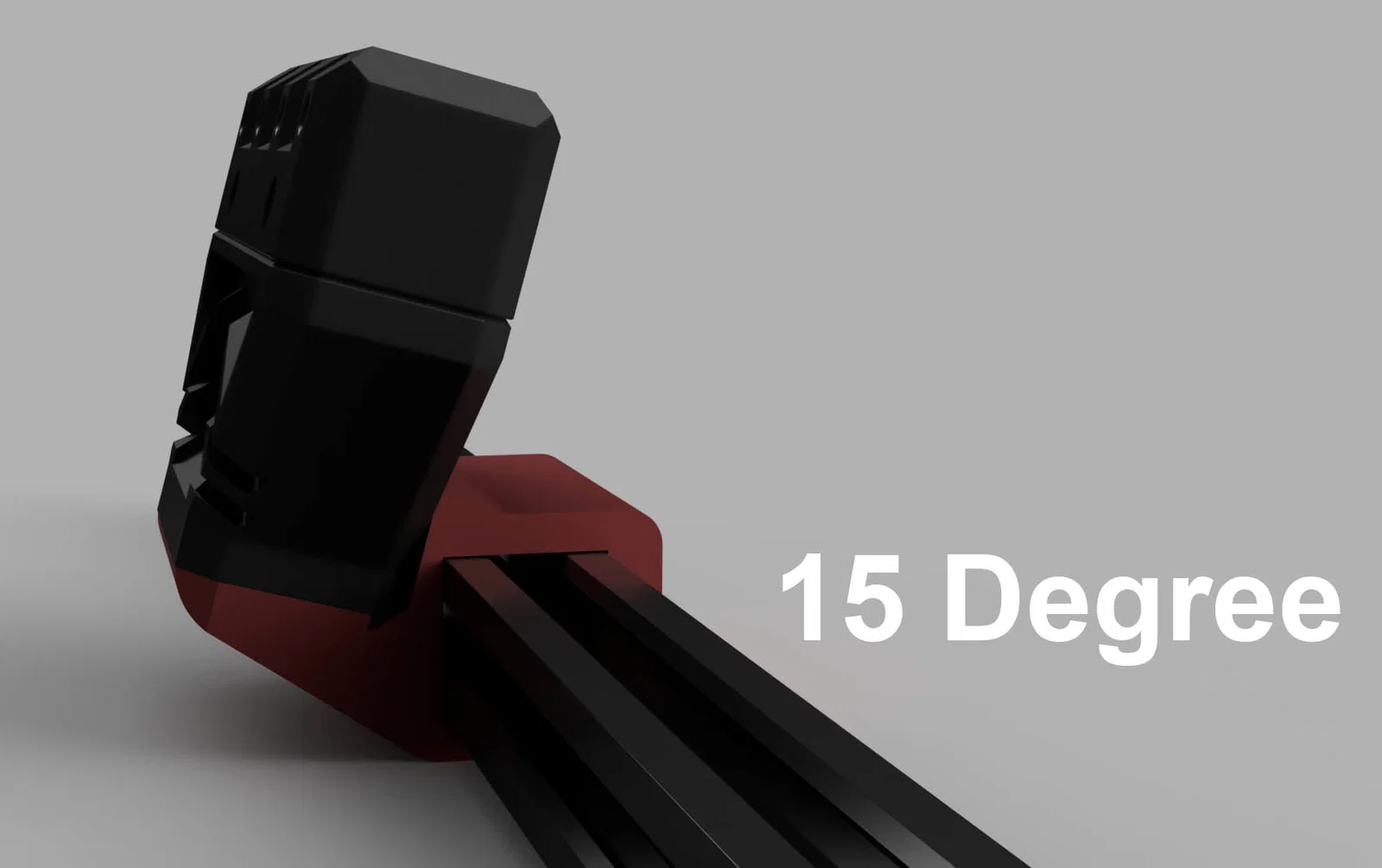

- 15 độ

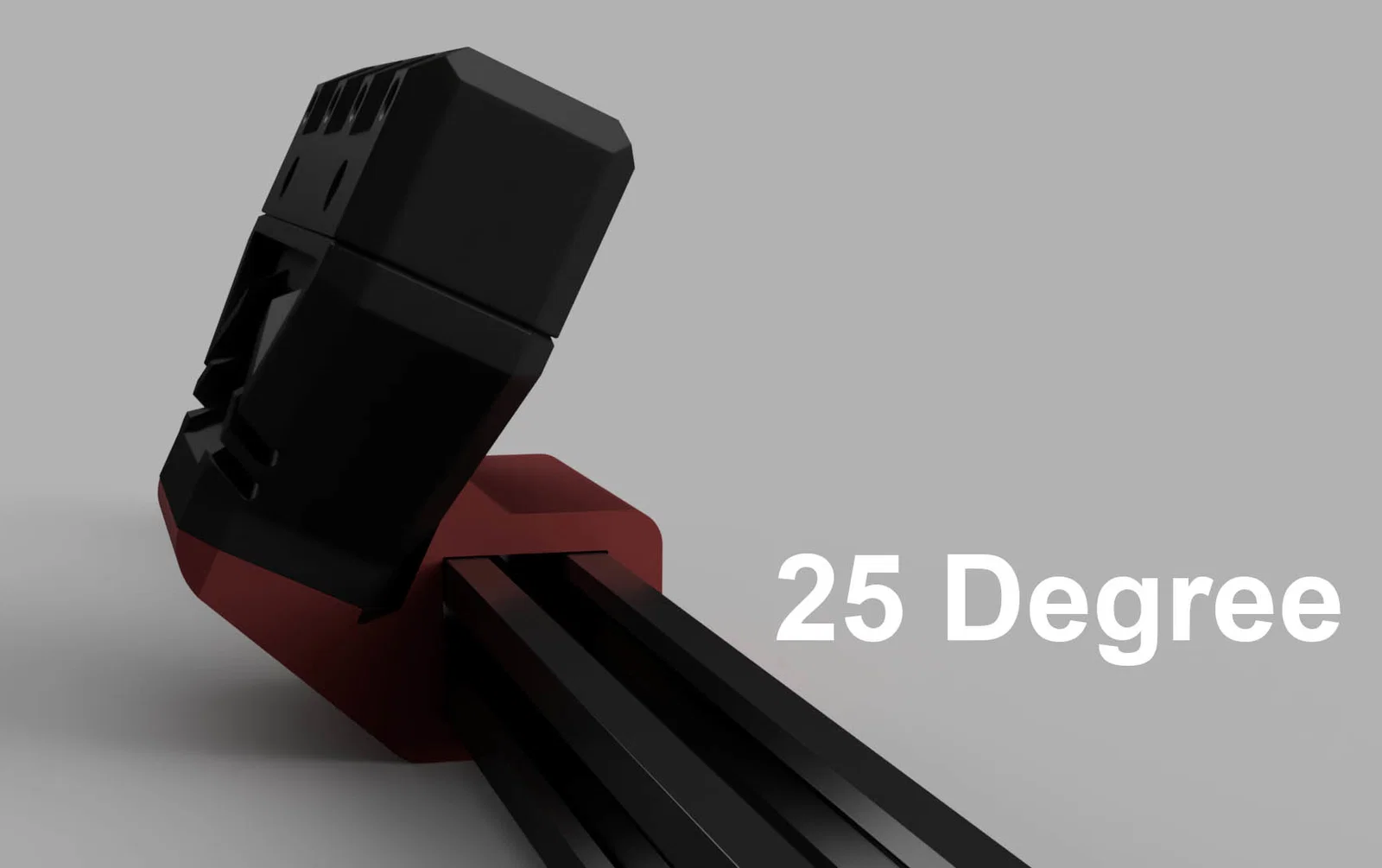

- 25 độ

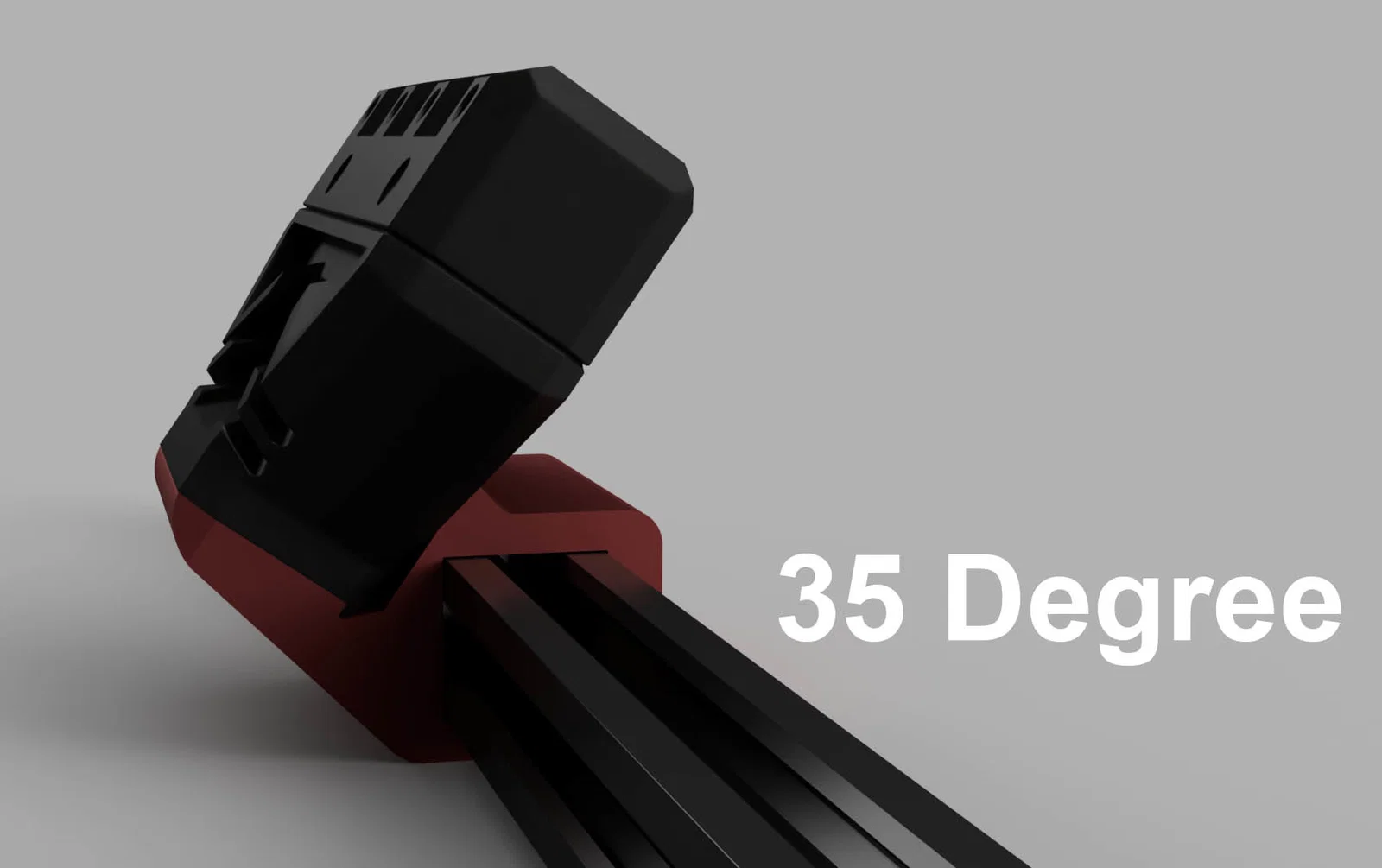

- 35 độ

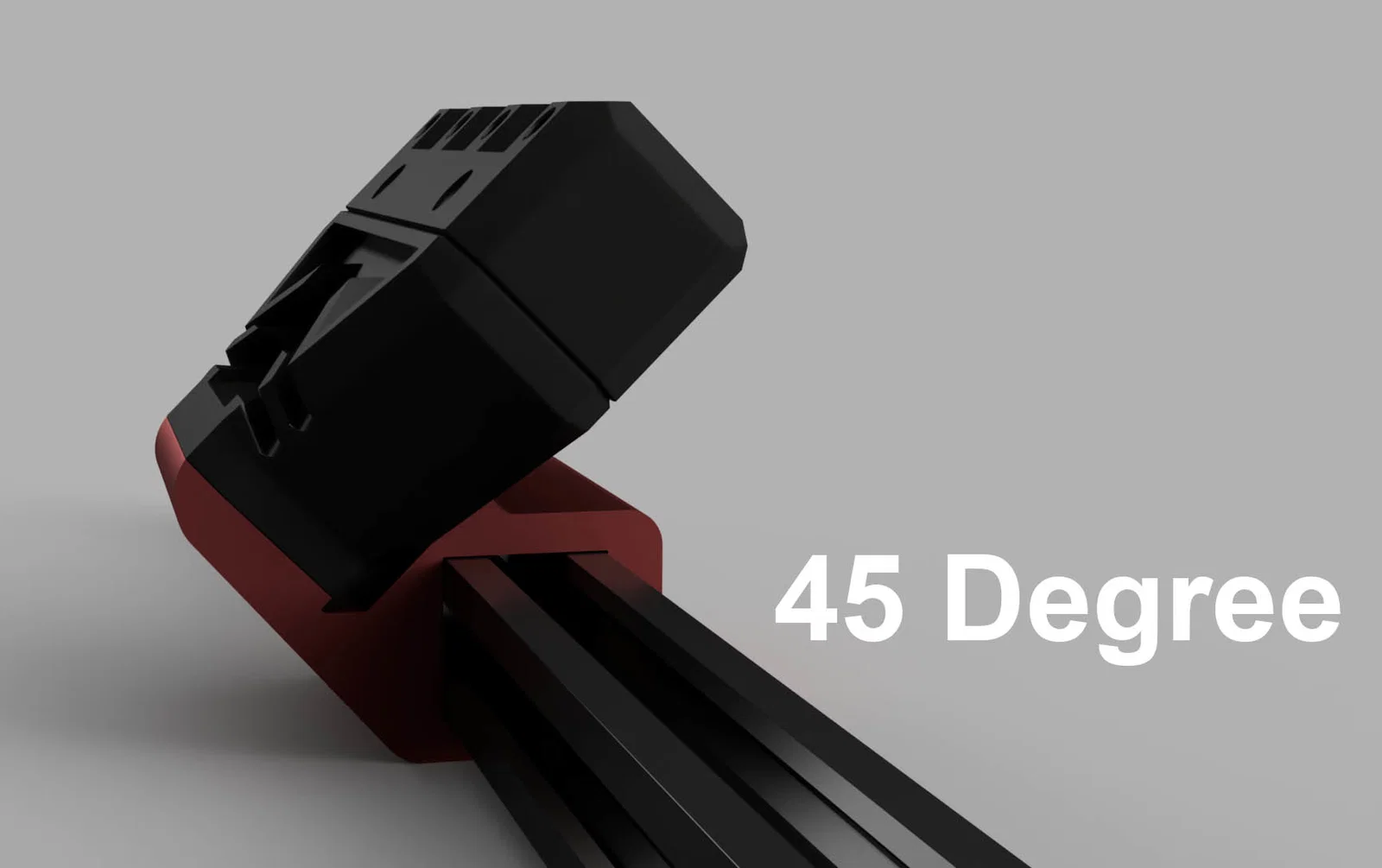

- 45 độ

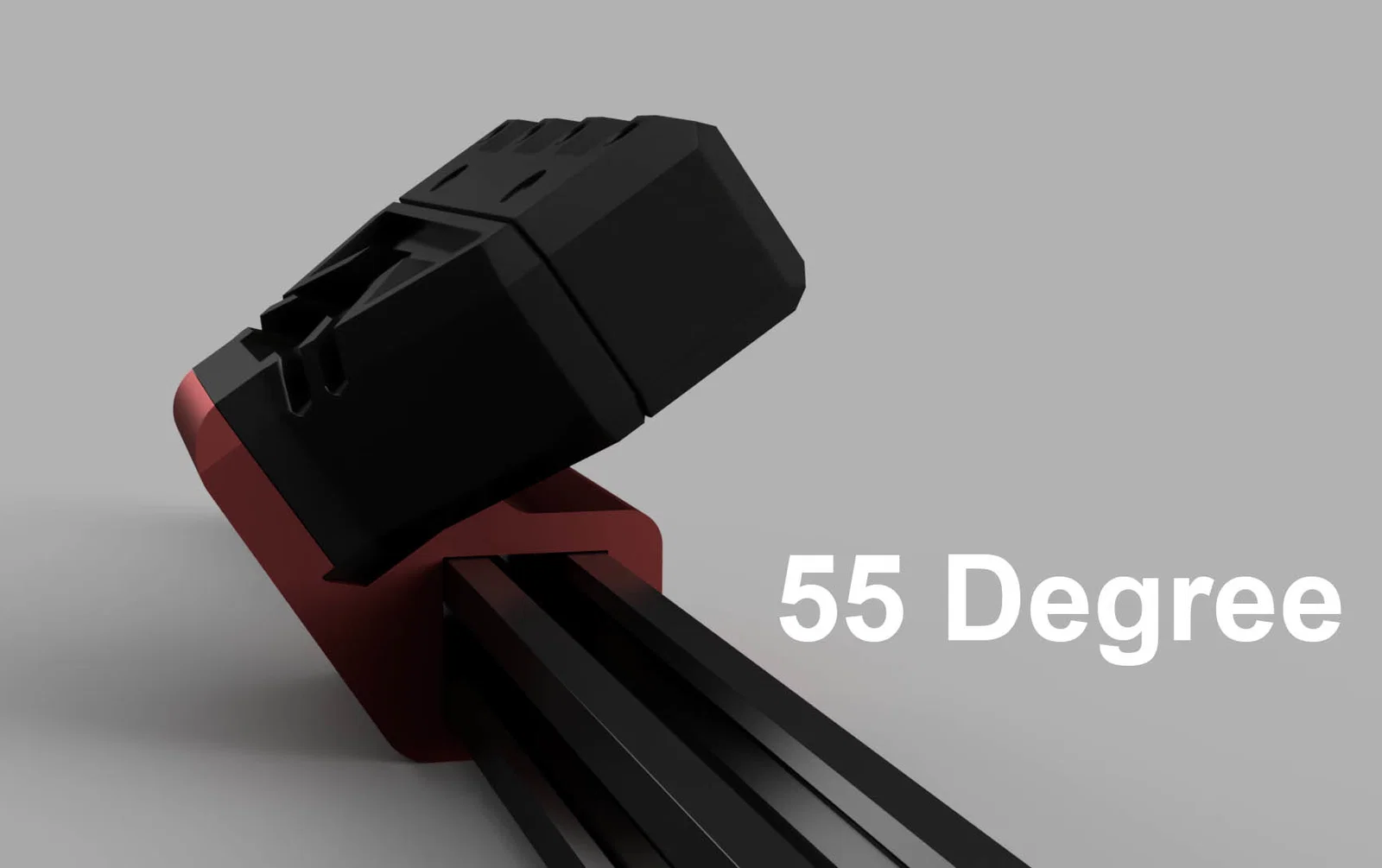

- 55 độ

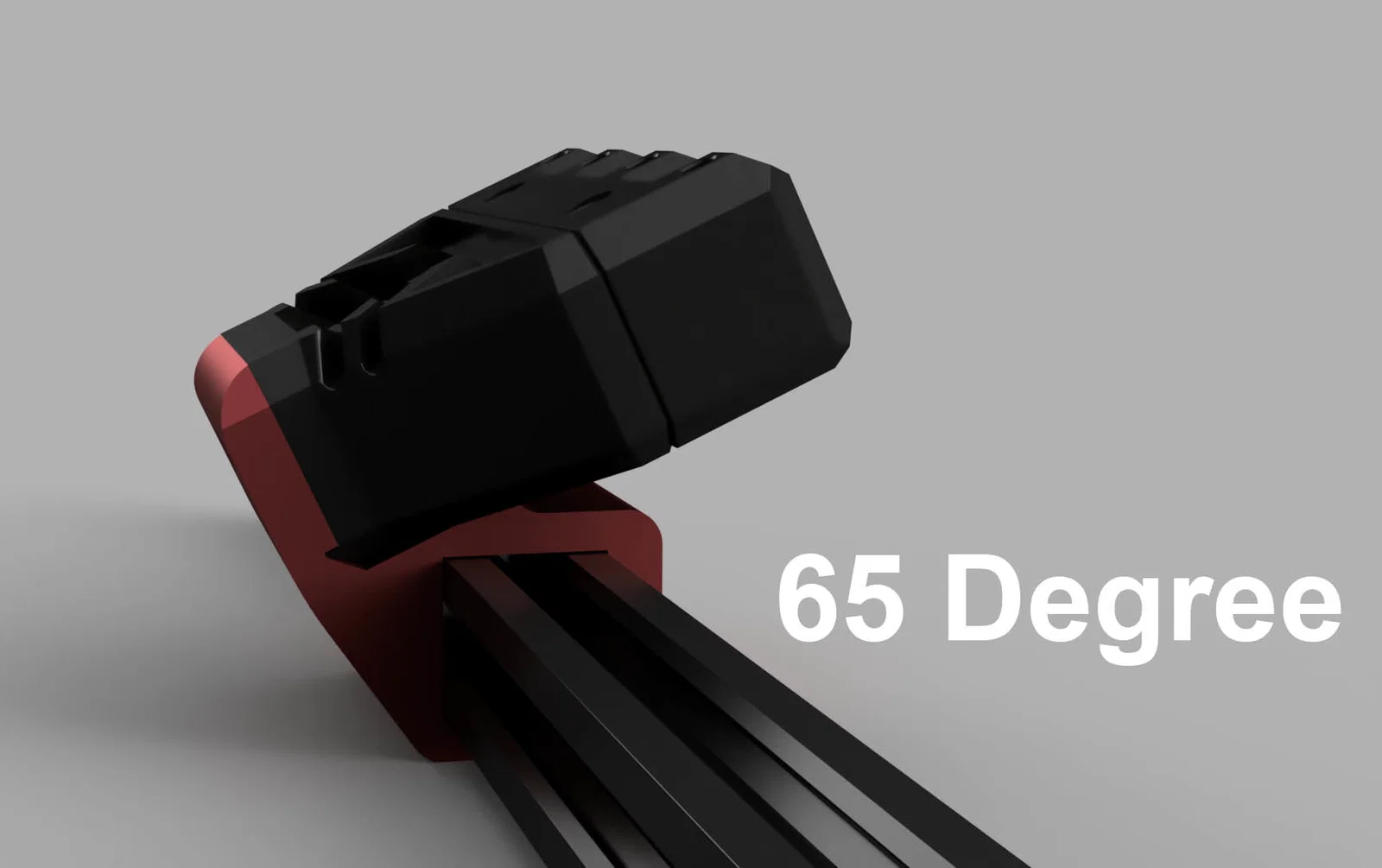

- 65 độ

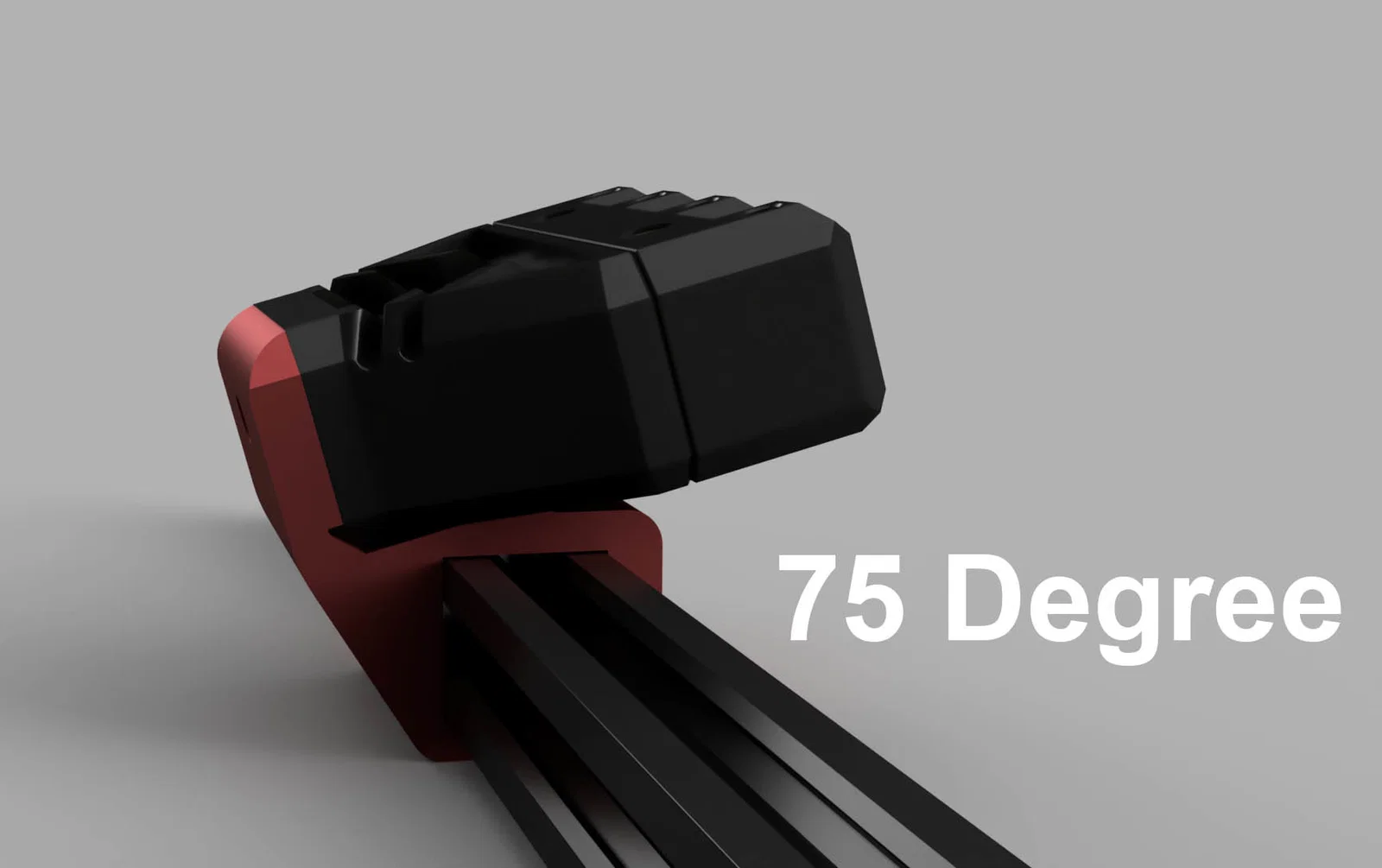

- 75 độ

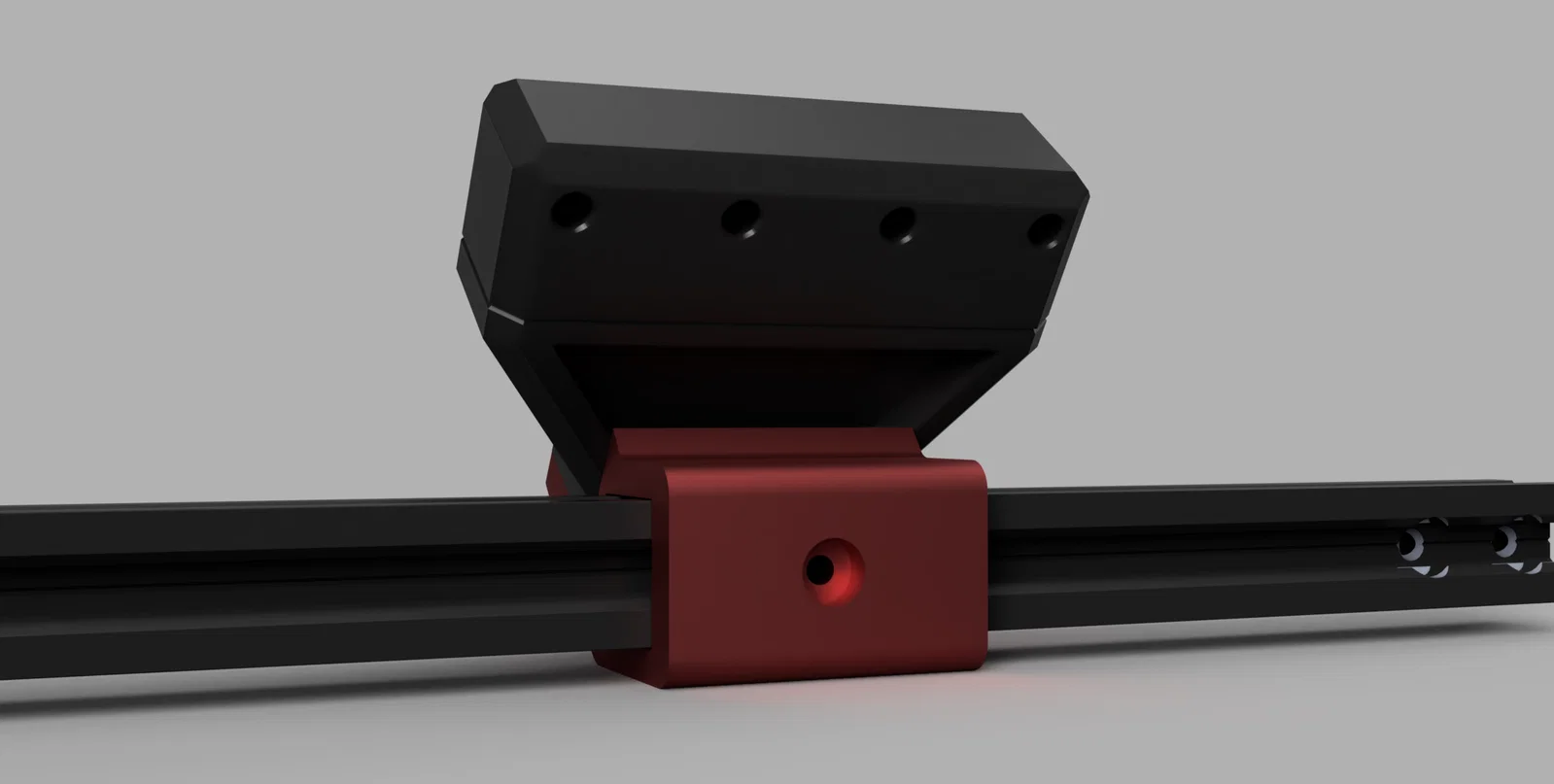

Mô hình này là một phần của dự án lớn hơn nhằm thay đổi hướng lắp đặt cho các cảm biến INDX. Bản thiết kế gốc được sử dụng để kiểm thử là file STL do Prusa cung cấp:
Bạn sẽ cần chuẩn bị thêm:
- Thanh nhôm 2020
- T-slot nut tương thích
- Bu lông đầu trụ (Socket Cap Bolt) cho T-slot nut và vòng đệm
- Có thể cần thêm bu lông M3 (nếu bu lông đi kèm của Prusa quá ngắn)

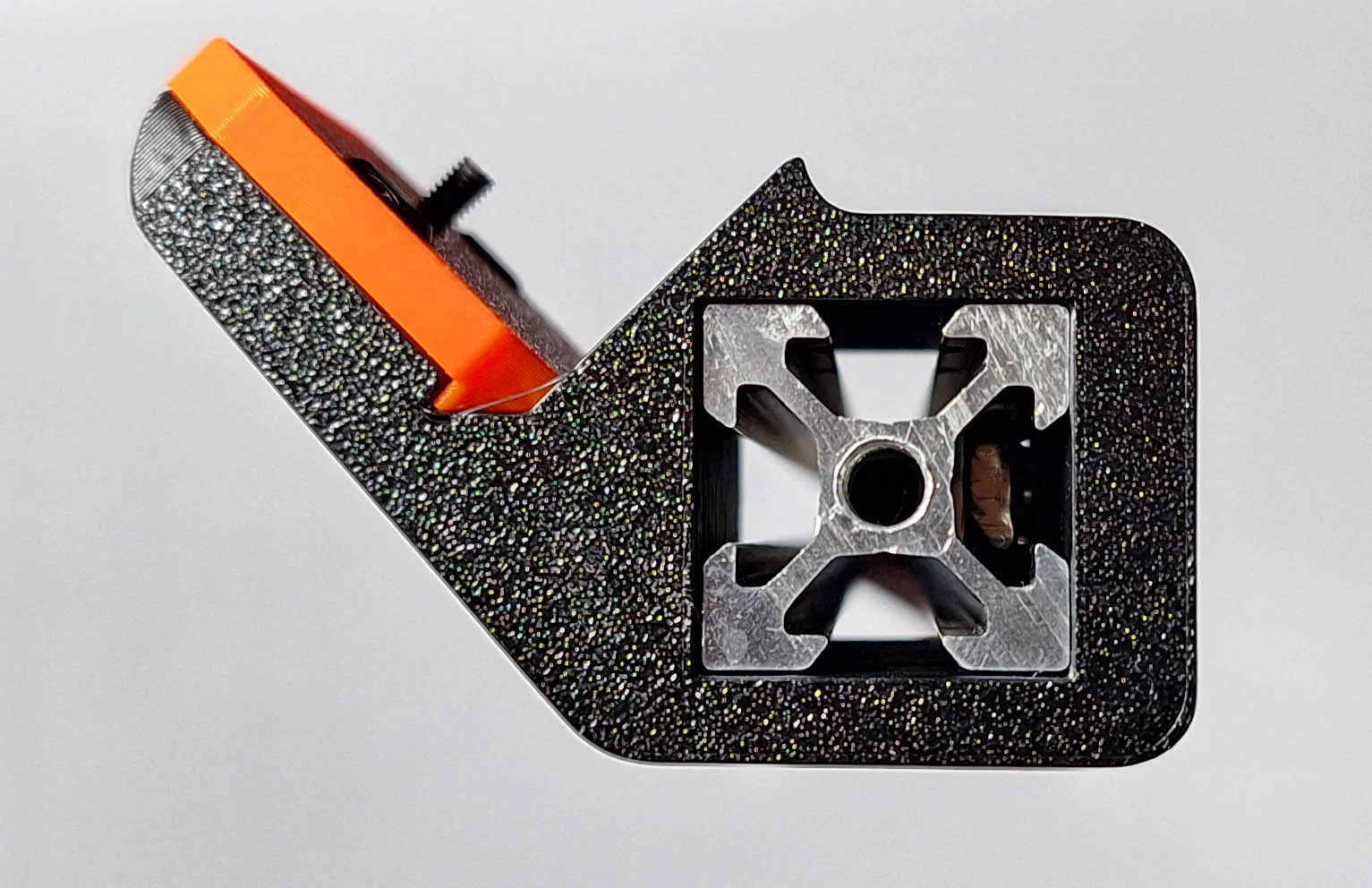

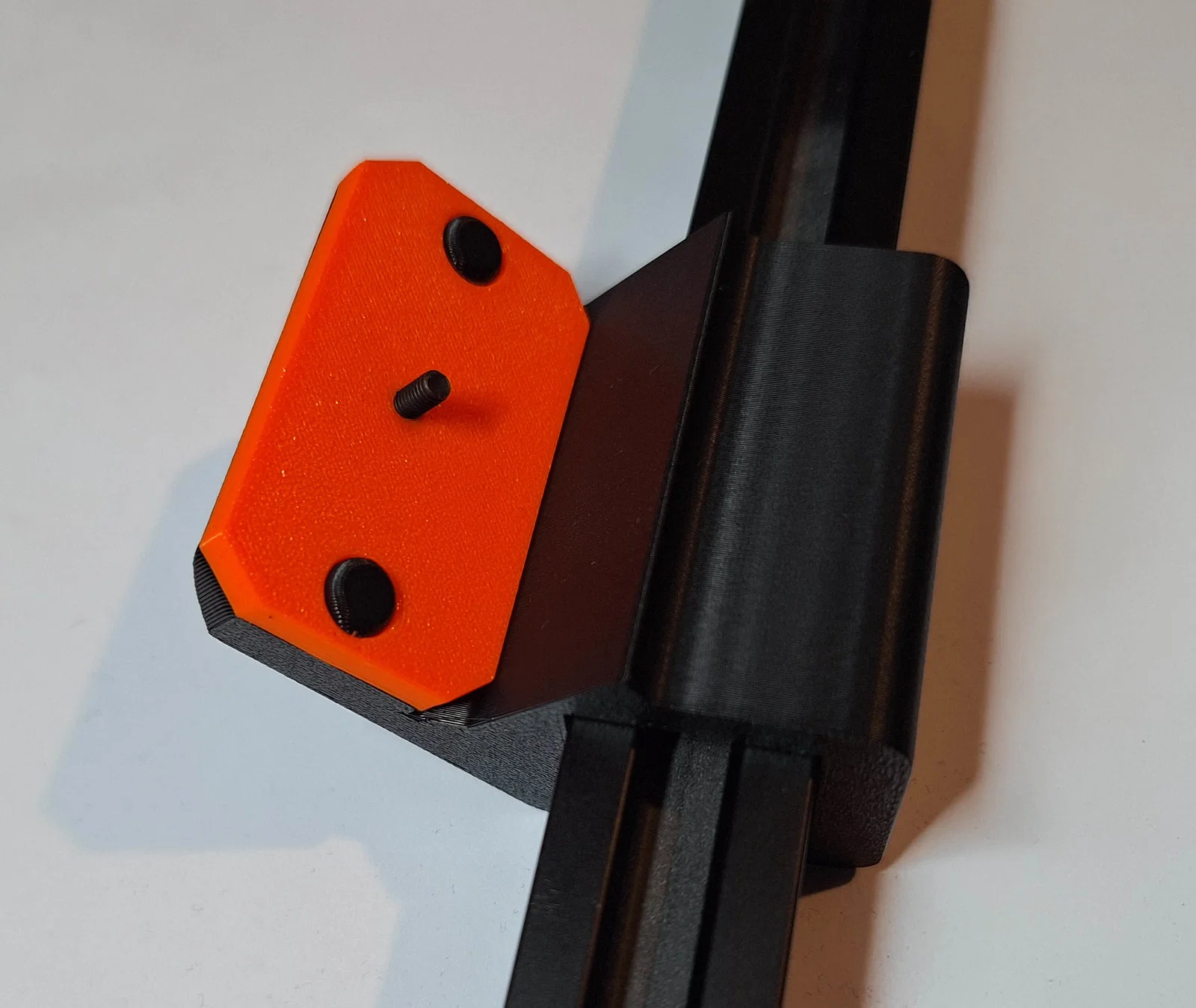

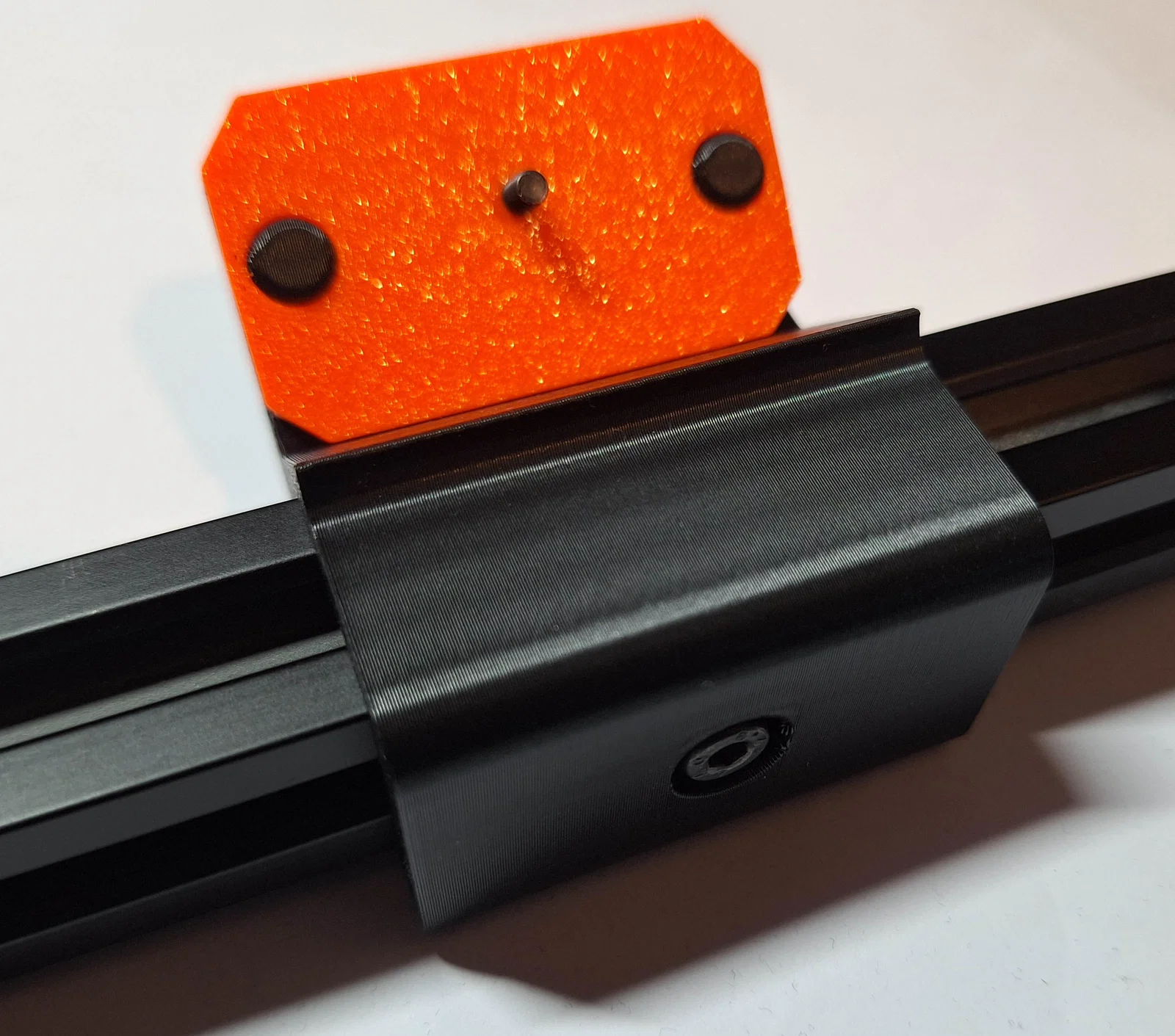

Các ví dụ trong hình là bản 45 độ, sử dụng bu lông M4x6 và T-slot nut lấy từ máy Ender 3 cũ. Phần màu cam trong ảnh là bản in thử nghiệm từ mẫu của Prusa.
Chữ trên cảm biến bị ngược sau khi lắp? Hãy dùng mô hình khác của tôi tại đây để xoay chữ lại cho đúng chiều nhé!
