Vỏ bảo vệ Heltec V3 có ngăn chứa pin 18650 - Dành cho Meshtastic/Meshcore/LoRa 32

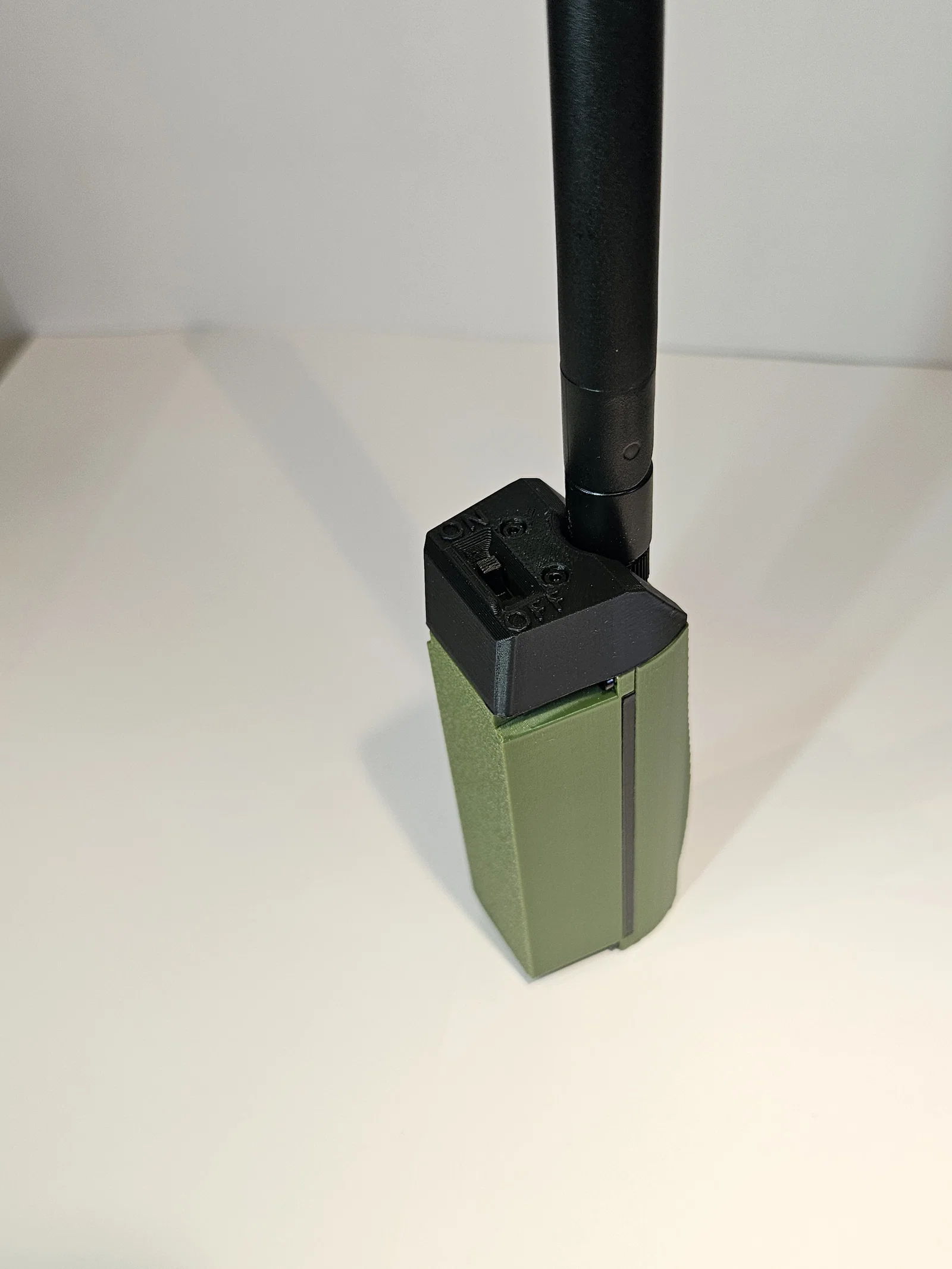

Cái vỏ bảo vệ này được thiết kế riêng cho Heltec V3, mang lại giải pháp bao bọc gọn gàng và tiện lợi cho các dự án di động của anh em.

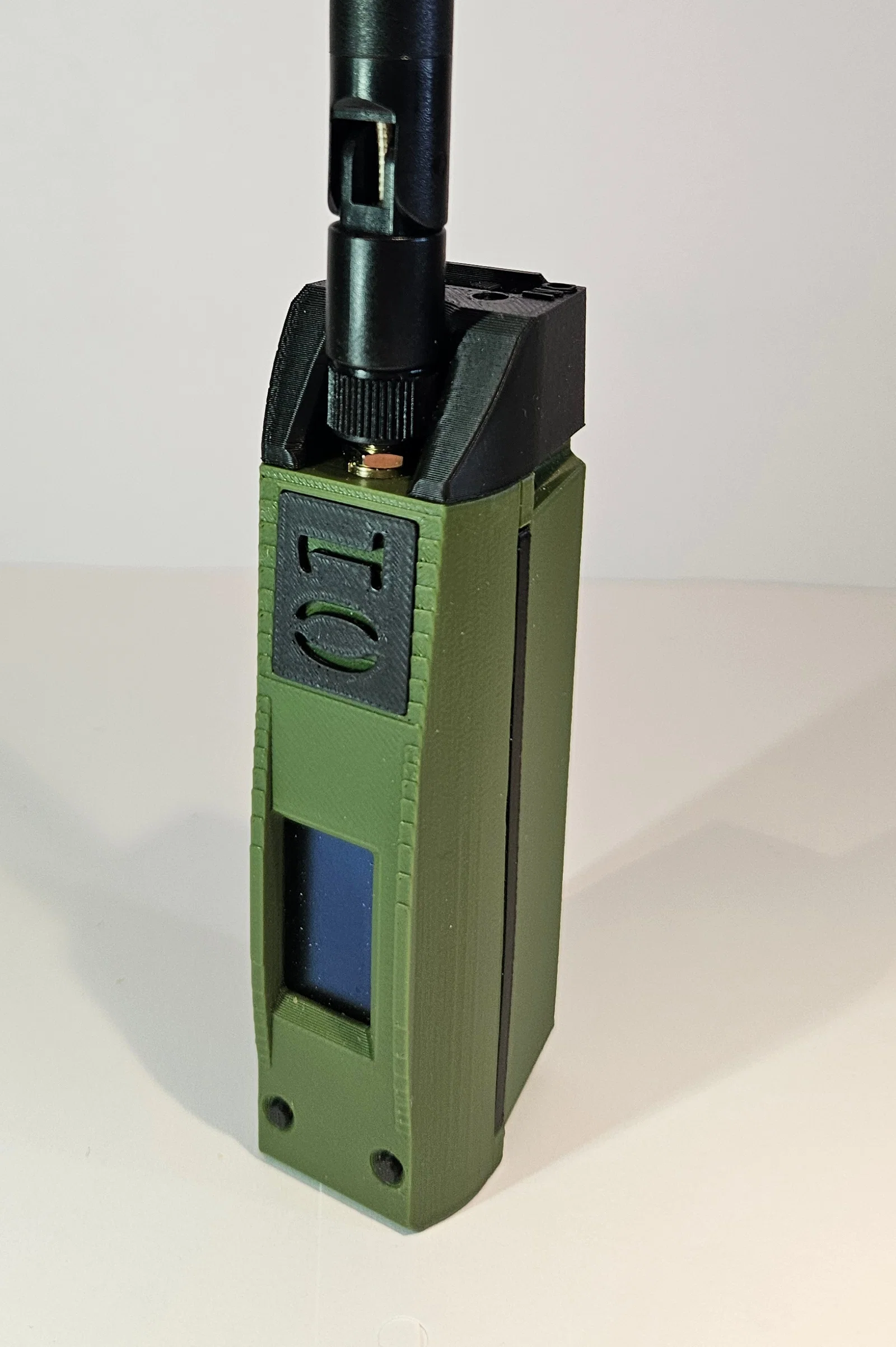

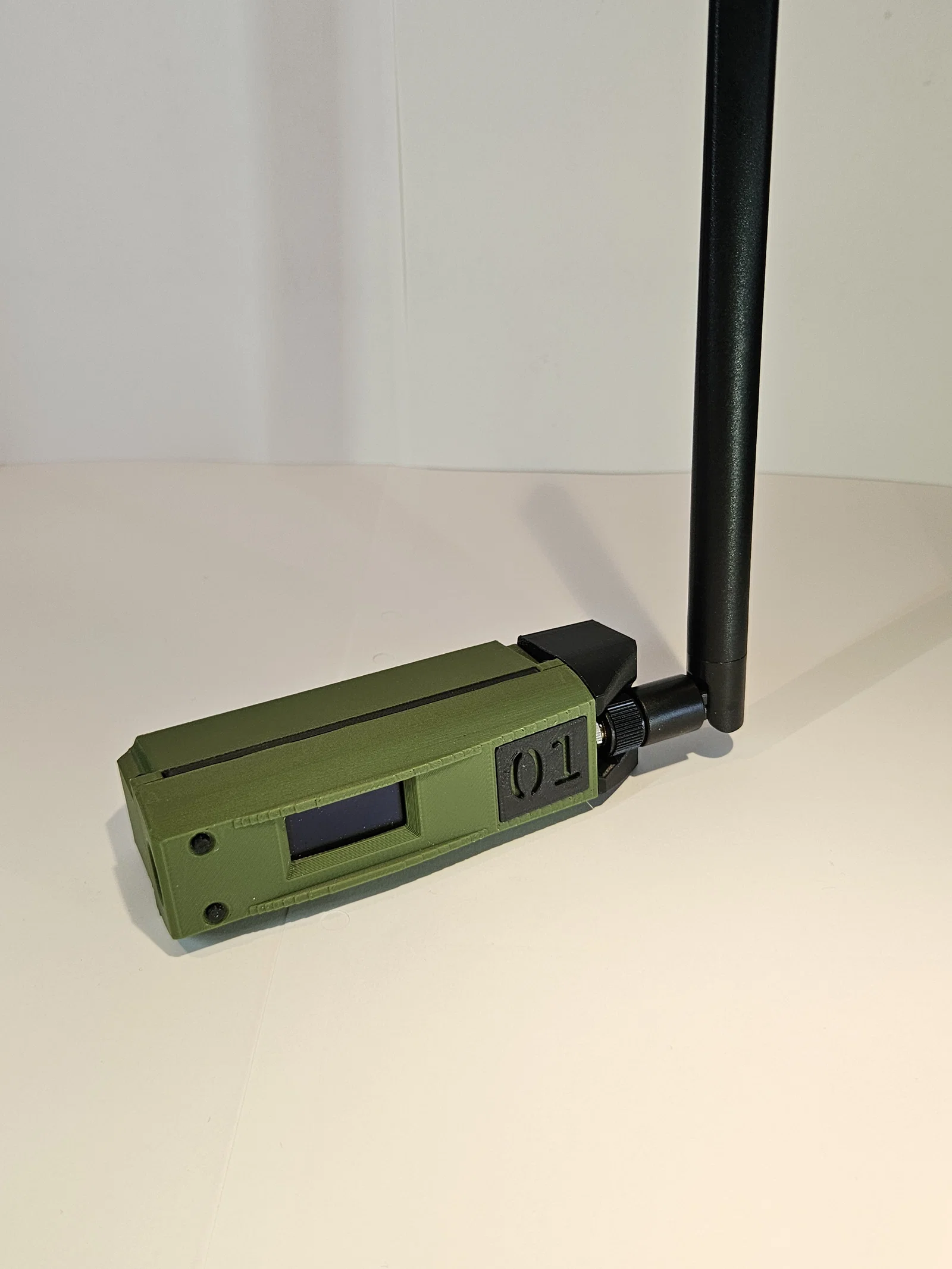

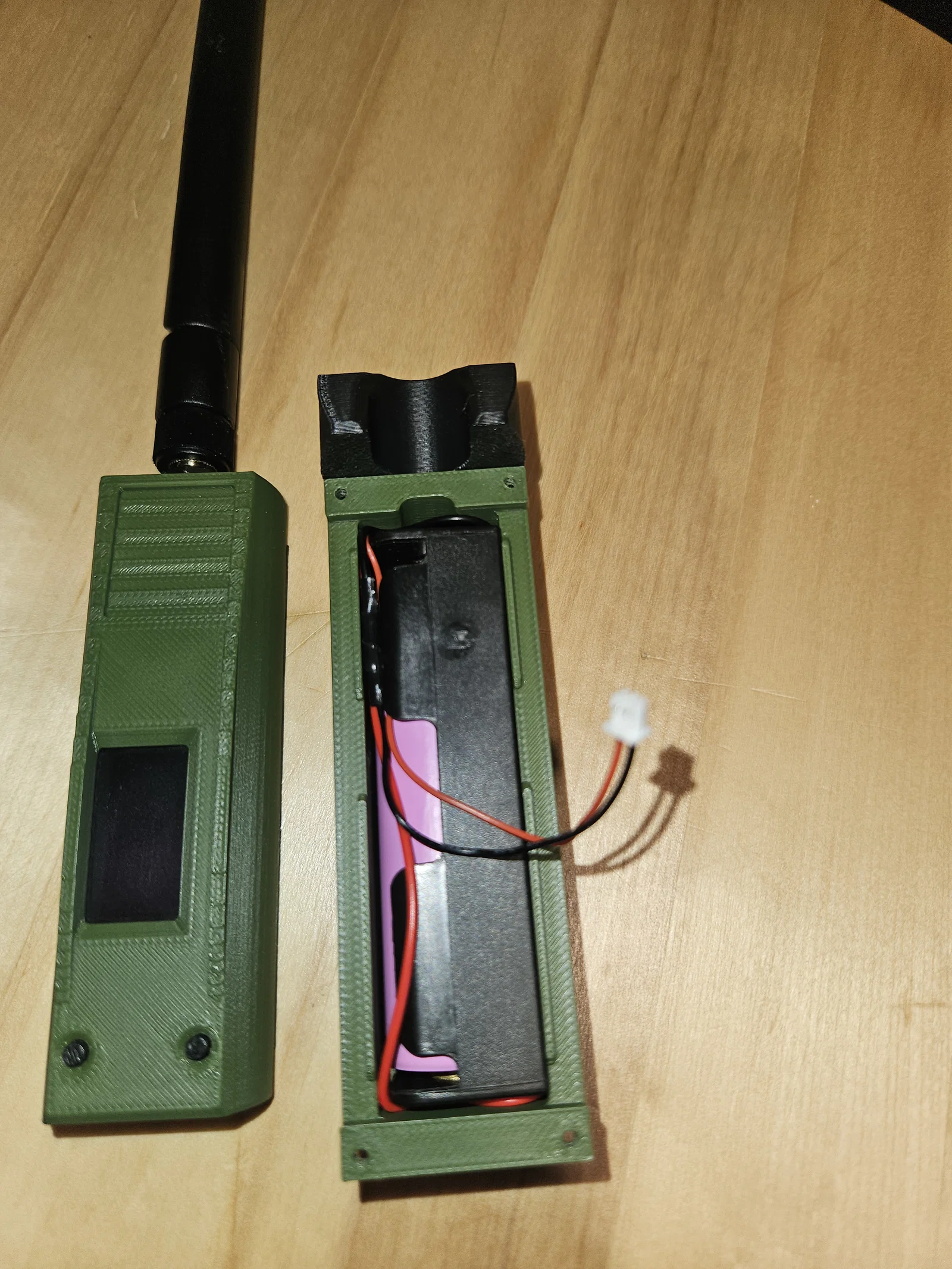

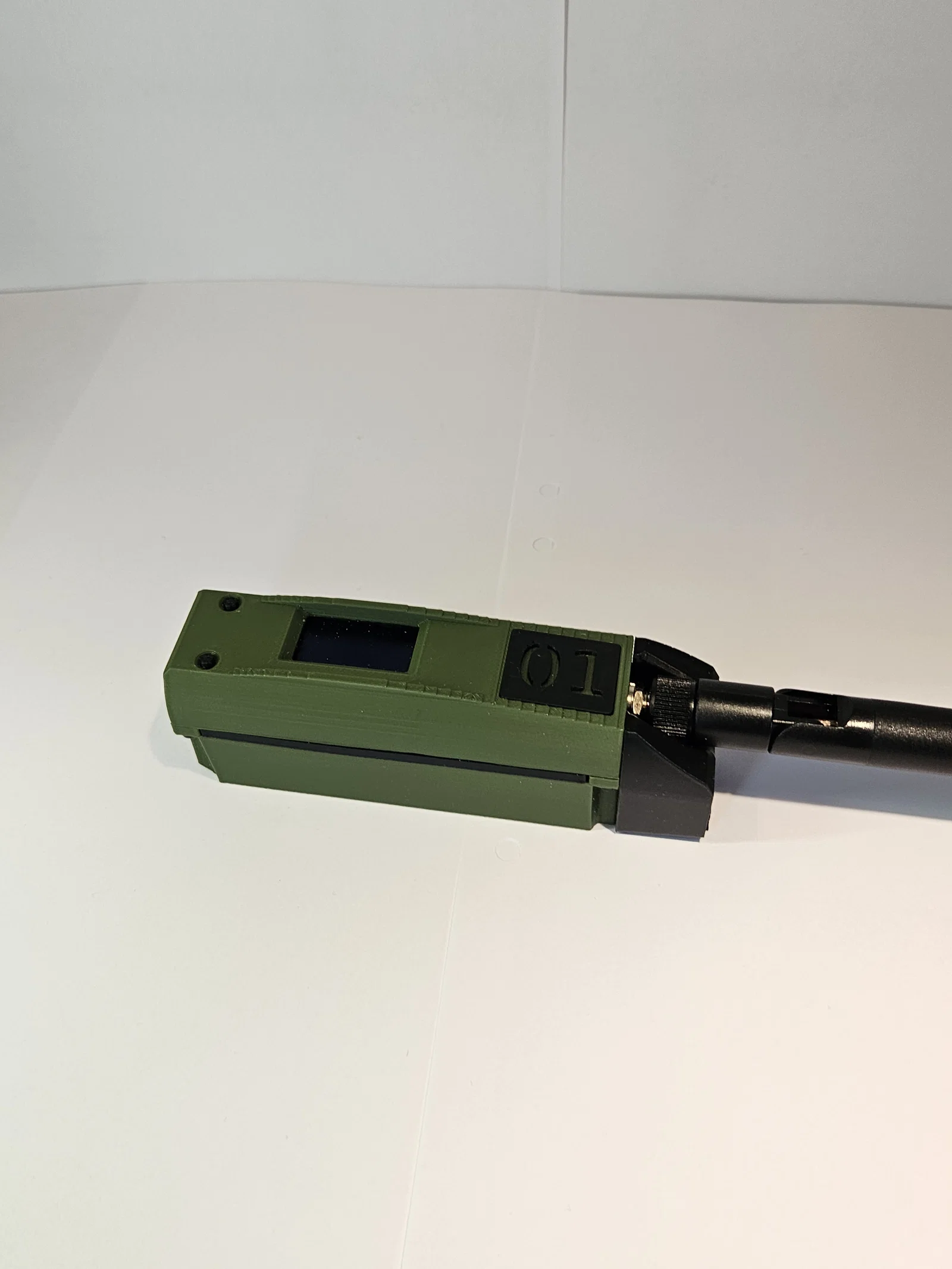

Sản phẩm có sẵn không gian dành riêng cho đế pin 18650 (kích thước 76 × 20 × 21 mm) và một tấm ID ở mặt trước có thể tùy chỉnh để ghi số, dán nhãn hoặc tạo thiết kế riêng.

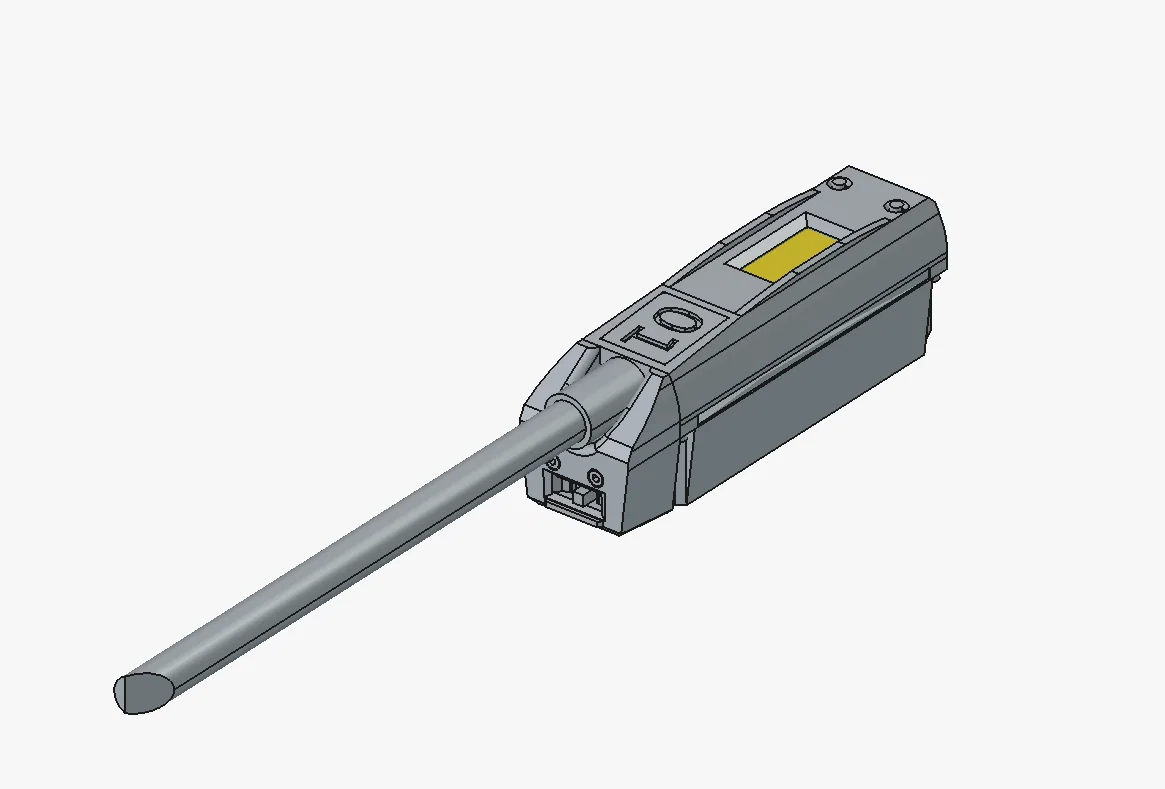

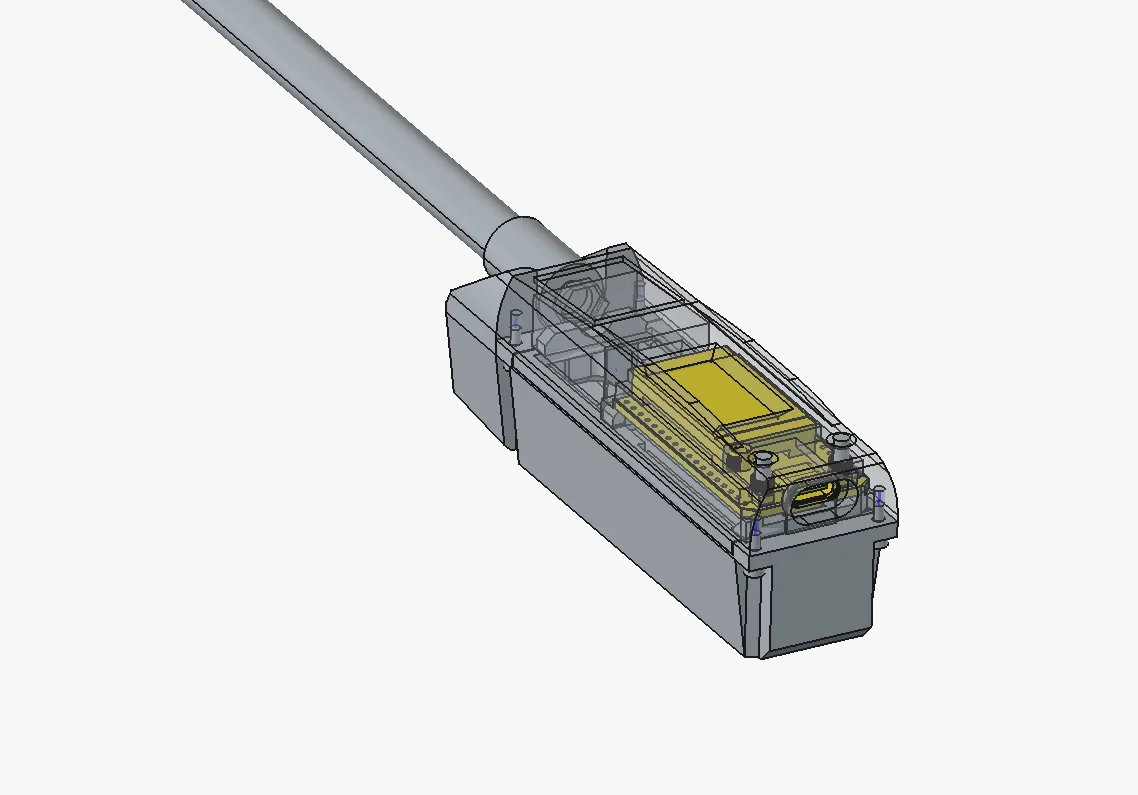

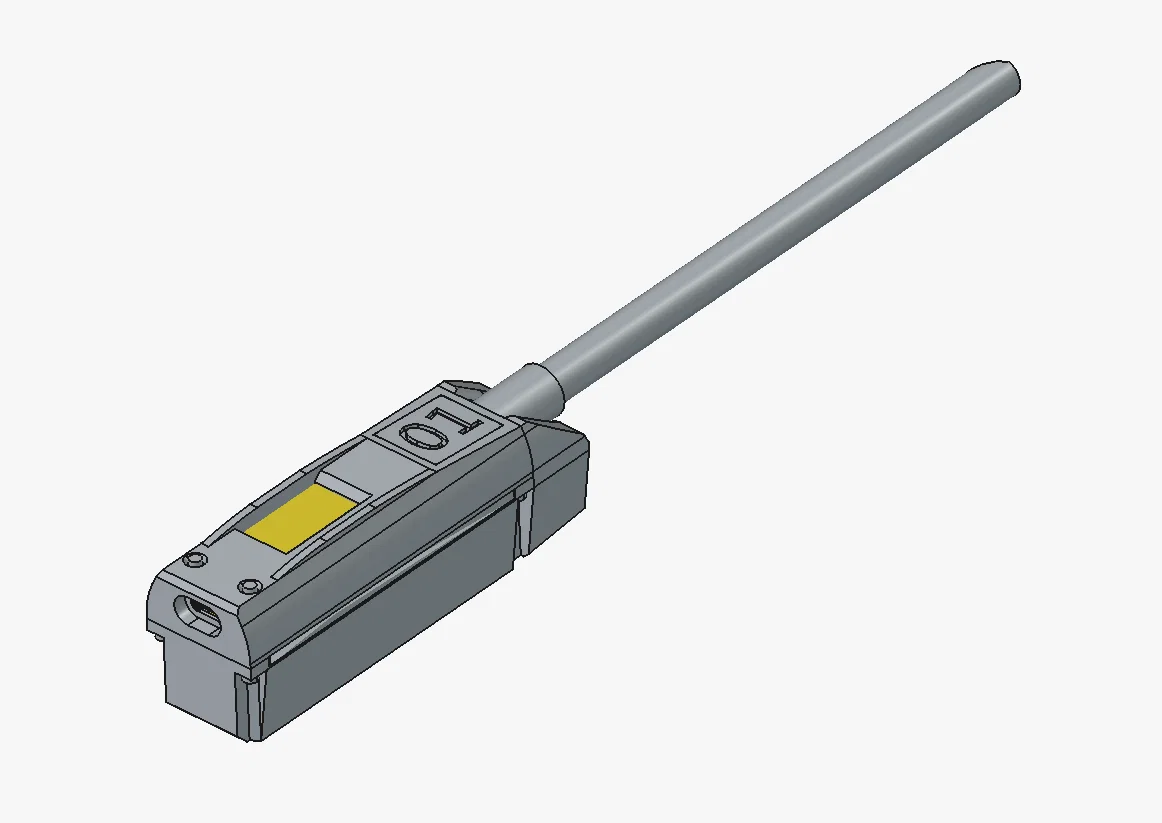

Một mô hình tham khảo đơn giản của Heltec V3 được hiển thị trong một số ảnh xem trước để minh họa cách lắp linh kiện và bố trí bên trong. Mô hình tham khảo này không bao gồm trong gói tải xuống, nó chỉ có mục đích giúp hình dung và kiểm tra độ khớp trong quá trình thiết kế.

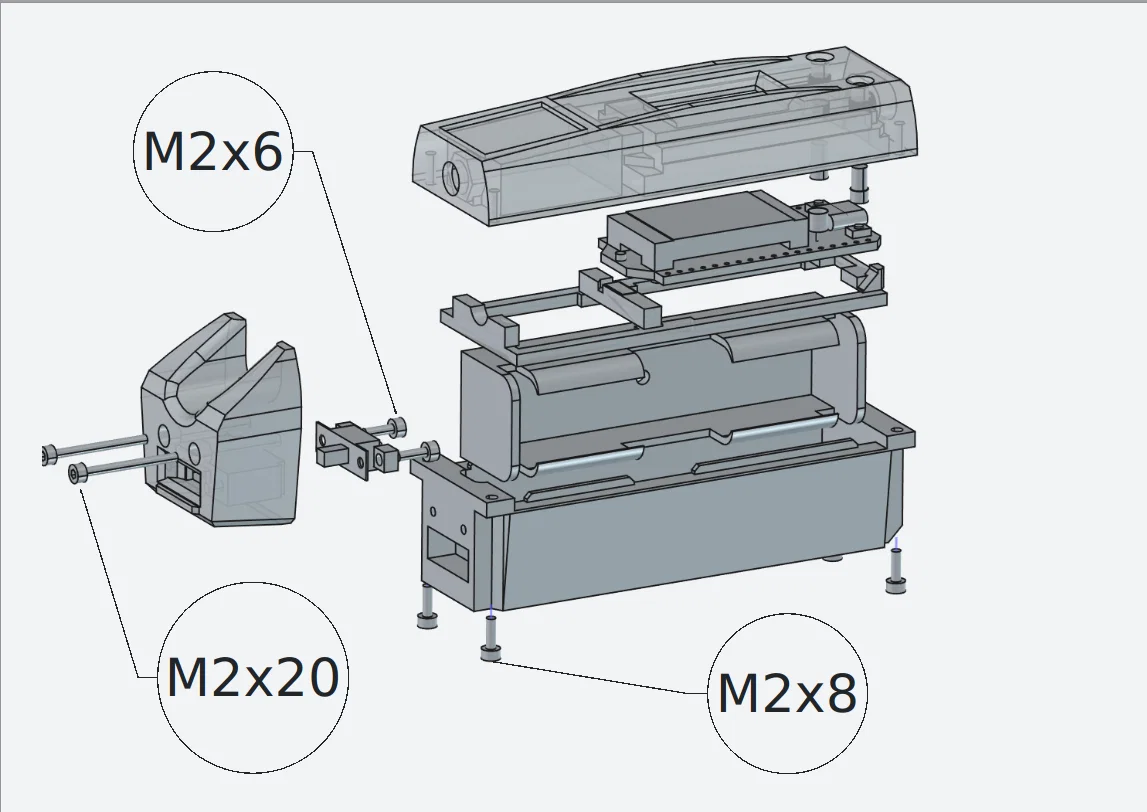

Bạn cần chuẩn bị các loại ốc vít sau để lắp ráp:

• 2 × vít M2×6 mm

• 4 × vít M2×8 mm

• 2 × vít M2×20 mm

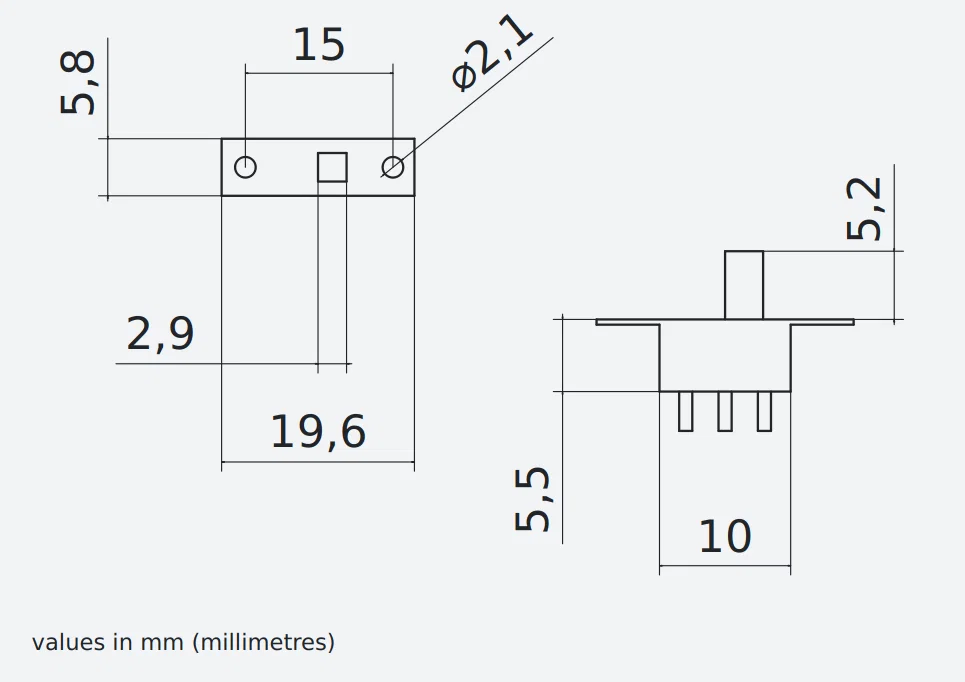

Một phiên bản khác của vỏ bảo vệ có sẵn khe cắt để gắn công tắc gạt dạng panel-mount. Công tắc cần có kích thước xấp xỉ như sau:

• Chiều dài thân: 20 mm

• Chiều rộng thân: 6 mm

• Chiều cao thân: 5.5 mm

• Khoảng cách lỗ bắt vít: 15 mm
