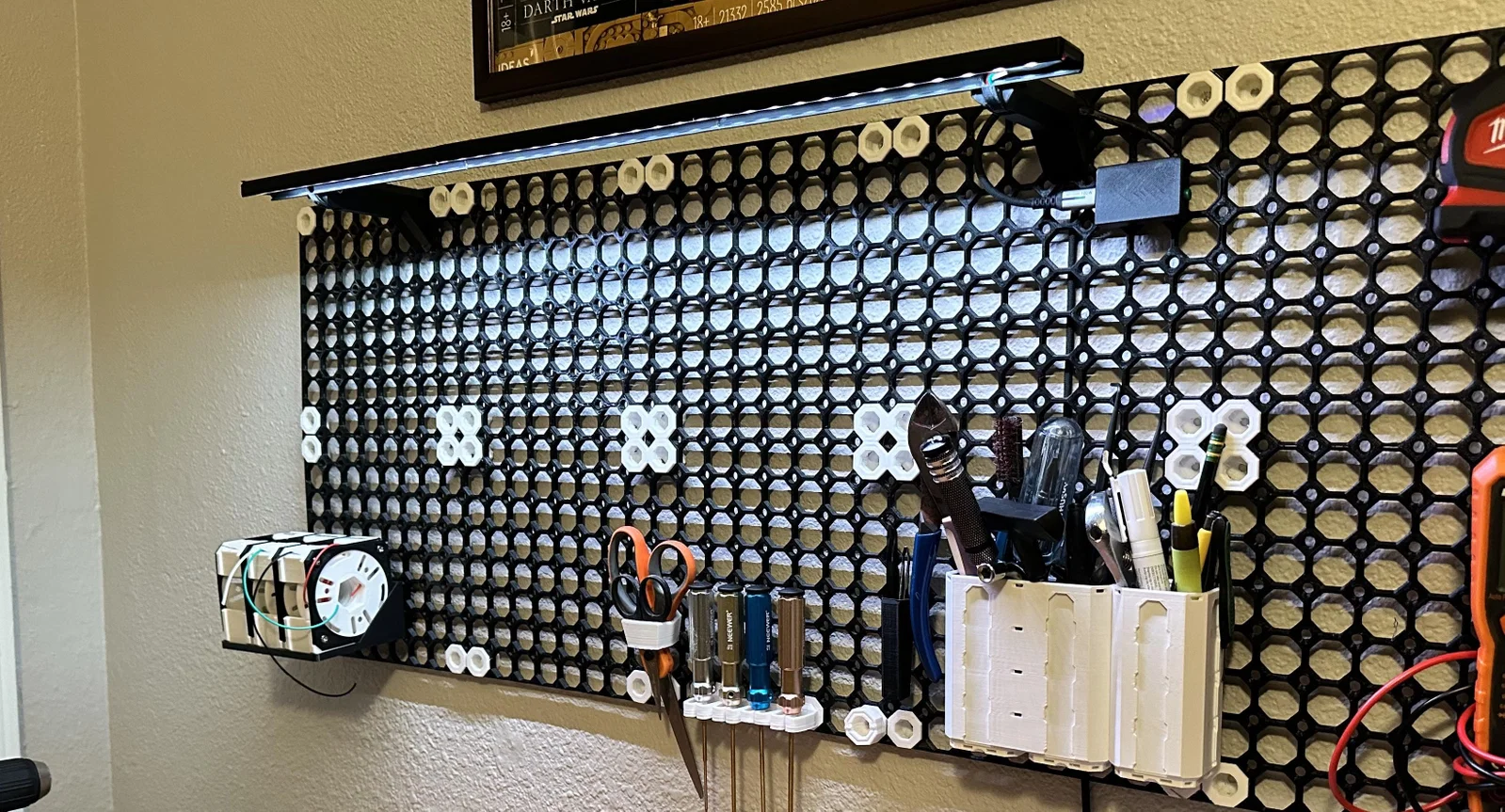

Đèn làm việc treo Multiboard (Multiboard Overhead Worklight)

Đây là giải pháp của mình cho nhu cầu lắp đèn LED chiếu sáng phía trên cho hệ thống Multiboard. Mặc dù các file đã có thể sử dụng được như hiện tại nhưng dự án này vẫn đang trong quá trình hoàn thiện. Về mặt công năng thì ổn, nhưng về thẩm mỹ và tiêu chuẩn thiết kế/in ấn thì chưa hoàn hảo. Đèn được thiết kế để sử dụng LED WS2812 điều khiển qua WLED. Thiết lập của mình cũng dùng nguồn điện 5v3A độc lập.

Tìm hiểu thêm về WLED tại đây

Trong các phần tay đỡ có các lỗ luồn dây từ cạnh bên vào khớp nối, rồi đi thẳng vào vỏ thanh đèn. Các lỗ này được thiết kế để luồn 3 dây 20AWG, hơi khít một chút nhưng vẫn vừa. Mình muốn có một chiếc đèn mà không thấy bất kỳ sợi dây nào lộ ra ngoài.

Các tay đỡ kết nối với tấm Multiboard bằng 2 miếng Multipoint flush ở mỗi bên. Các khớp nối sử dụng m3 heatset threaded insert ở một bên và ốc vít m3 tương ứng ở bên còn lại để cố định.

Thanh đèn chính được in thành 3 phần và dán lại với nhau cùng với các miếng “Bar Joiner” ở các rãnh kết nối cơ khí. Mình khuyên bạn nên làm việc này trên một mặt phẳng và dùng thêm kẹp XL từ Harbor Freight để hỗ trợ.

Khi in, bạn sẽ cần in hai “Arm”, cả ba phần thanh đèn riêng biệt và sáu miếng “Bar Joiner”. Bạn cũng sẽ cần in những chiếc Multipoint mid thread này, hoặc bất kỳ loại Multipoint flush mount nào khác.

Không cần dùng support khi in. Hãy in phần tay đỡ và các mảnh thanh đèn theo hướng úp xuống.

Nhớ quay lại kiểm tra các bản cập nhật vì mình đang tích cực cải thiện nó để thiết kế cứng cáp hơn, thay vì là một bản thiết kế "vội vàng lúc 2 giờ sáng". Mình cũng đã có sẵn phần tản sáng cho đèn nhưng đang tìm cách tối ưu khớp nối vì nó cần được in thành các phần riêng biệt. Các rãnh tương ứng trên thanh đèn đã có sẵn để lắp phần này.

Hy vọng mọi người cho mình xin phản hồi nếu đã in thử để mình có thể cải tiến thêm nhé.
