Bộ phận thay thế sửa khớp xoay cho quạt Holmes Blizzard 9 inch

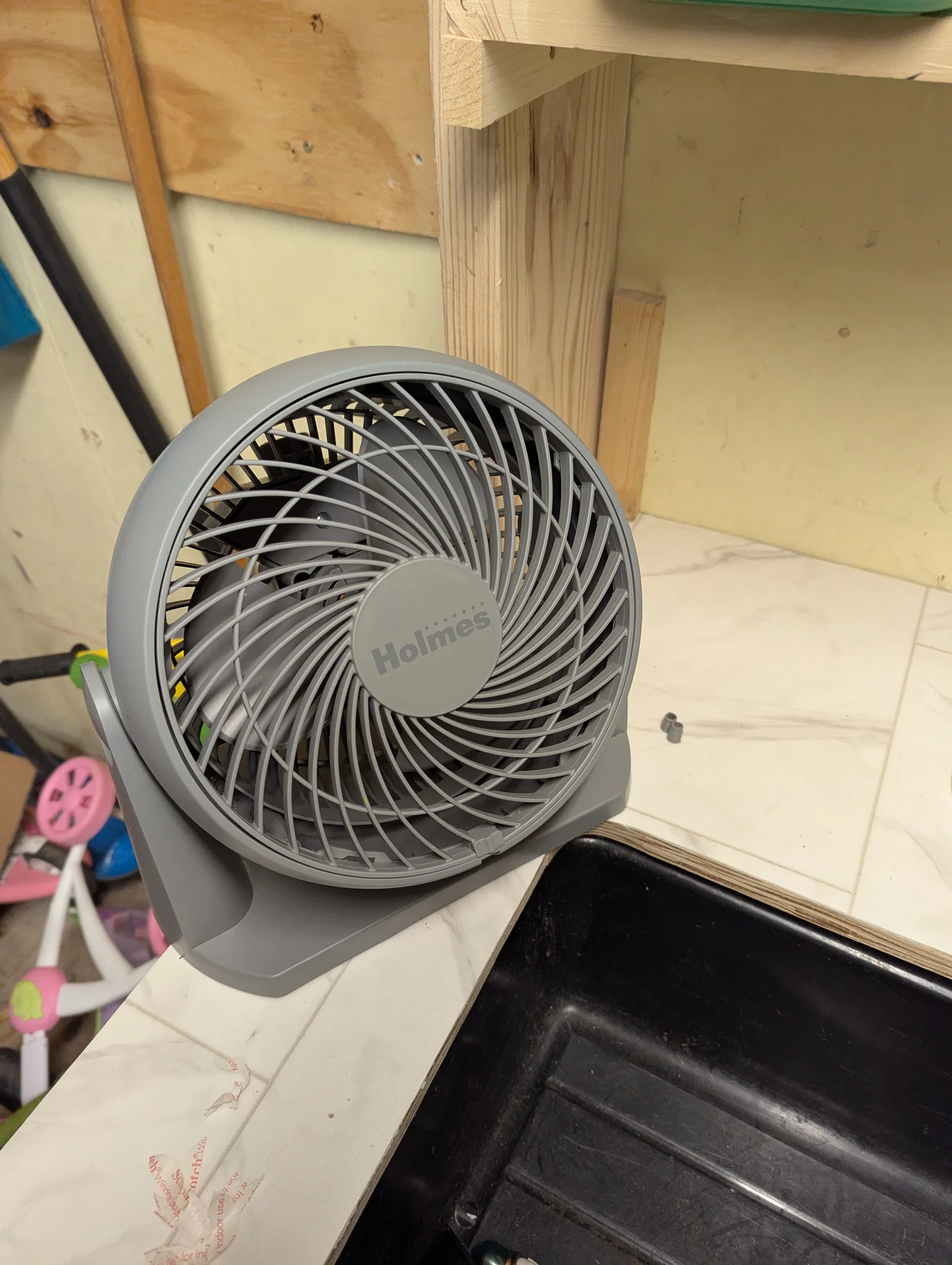

Mình mua cái quạt này ở Walmart và chẳng bao lâu sau nó đã bị gục xuống, không giữ được góc độ mình đã chỉnh nữa. Vấn đề khá đơn giản - do ai đó vô tình ấn mạnh vào quạt theo hướng sai làm gãy một cái trụ nhựa nhỏ bên trong khớp xoay, vốn là bộ phận giữ một thanh kim loại có lò xo để cố định vị trí. Cái trụ này ngay từ đầu vốn đã không được gắn chắc chắn rồi.

Nói chung đây không phải là cái quạt xịn, nhưng mà bỏ đi thì uổng quá. Ban đầu mình tính tìm file của người khác in thử, nhưng không thấy ai làm nên mình tự thiết kế luôn.

Mình dùng thư viện Python Build123d để thiết kế, cái này cũng giống OpenSCAD nhưng dùng Python nên mình rất thích. Bạn có thể dùng tiện ích mở rộng OCP CAD Viewer trên VSCode để thiết kế theo kiểu này, rất tiện lợi.

Hướng dẫn

1. Tháo các miếng ốp nhựa tròn ở hai bên hông quạt ra.
2. Tháo mỗi con ốc ở chính giữa thôi - cẩn thận giữ kỹ 3 thành phần (ốc vít, vòng đệm phẳng và vòng đệm vênh).

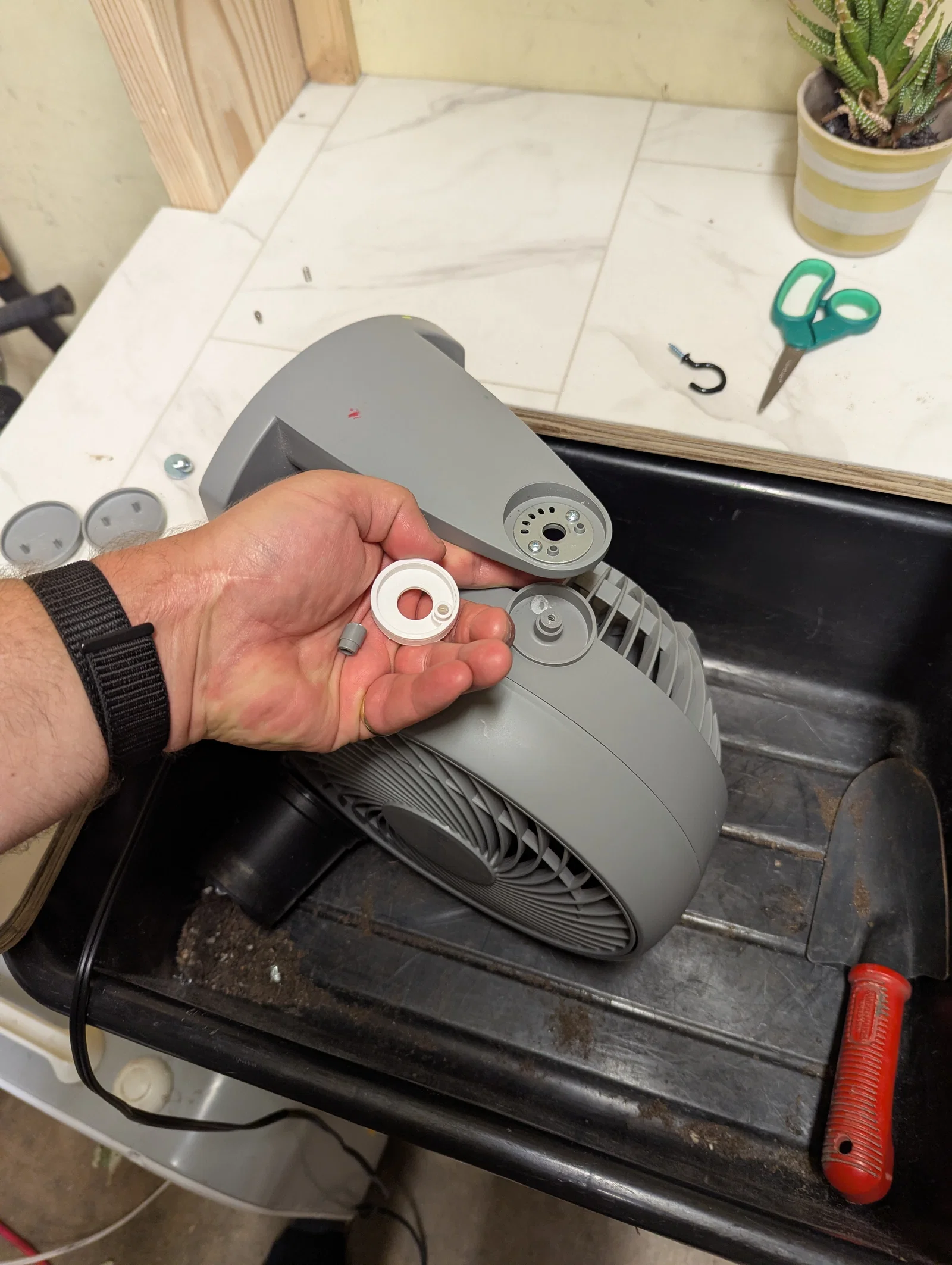

3. Cẩn thận nhấc phần đế ra khỏi hông quạt. Sẽ có 3 bộ phận bên trong - trụ nhựa, lò xo và thanh kim loại khóa khớp.

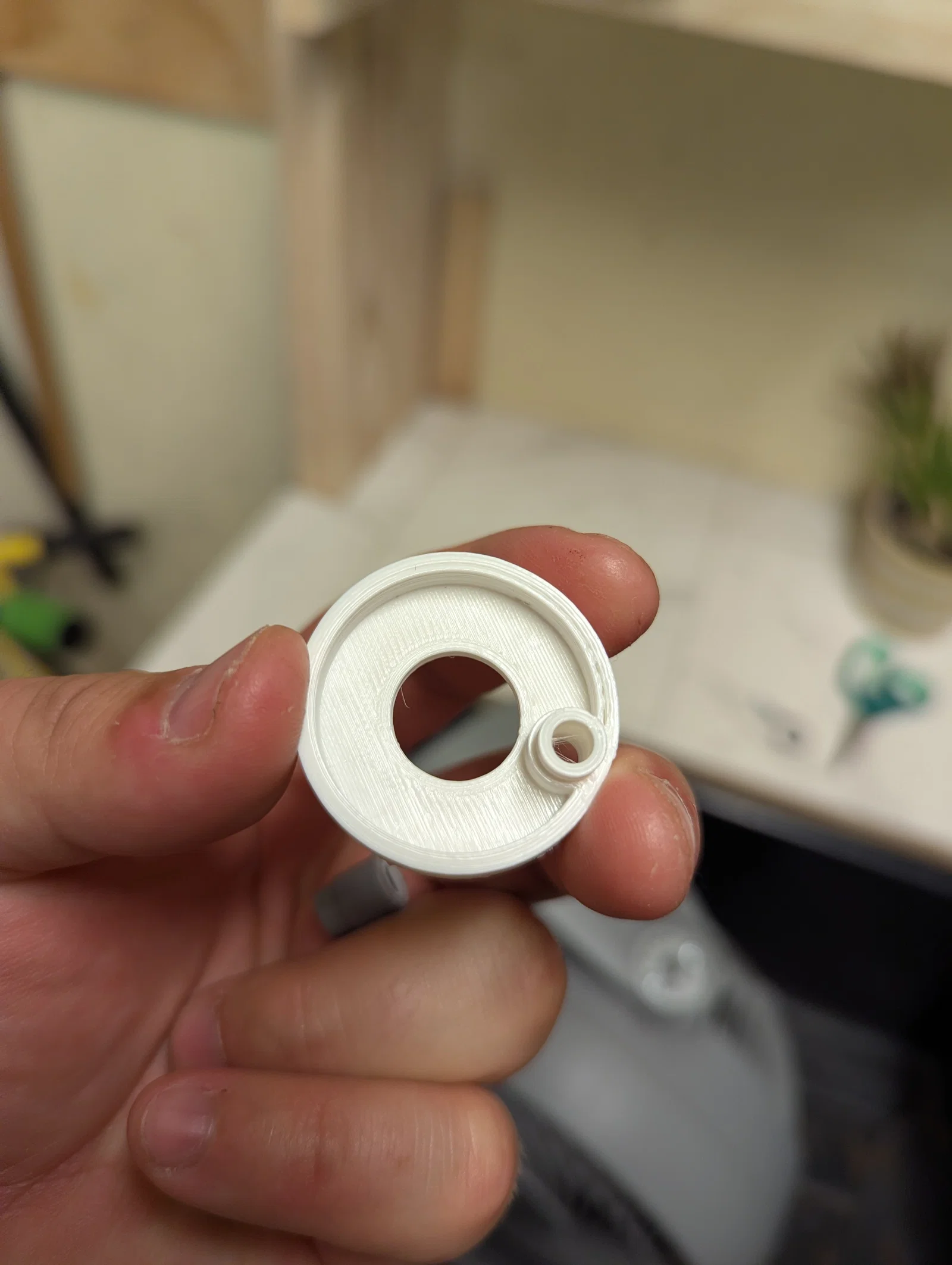

4. Đặt lò xo và thanh kim loại vào bộ phận mới in. Hãy chắc chắn thanh kim loại có thể trượt qua lỗ trên vật in. Vì máy in của mình không quá chuẩn, nên mình đã dùng dùi để cạo nhẹ mặt trong lỗ cho nó trượt mượt hơn. Tạm thời lấy lò xo và thanh kim loại ra.
5. Bạn nên ướm thử vật in vào quạt để đánh dấu chính xác vị trí lắp đặt, khớp với chỗ cái chốt cũ trước đây.
6. Bôi một ít keo dán vào mặt sau của vật in (mình dùng băng dính hai mặt loại mỏng đi kèm tấm cách nhiệt cửa sổ, nhưng bạn có thể dùng bất cứ loại keo nào - keo dán sắt, silicon, JB Weld, v.v.). Chủ yếu là để cố định vật in không bị xoay, vì lực từ phần đế bắt vít sẽ giữ chặt nó vào quạt rồi.
7. Cẩn thận đặt vật in lên quạt - căn chỉnh cho chuẩn.
8. Đặt lò xo, rồi đến chốt kim loại vào vật in.
9. Lắp lại phần đế và bắt ốc vít vào.
10. Đậy nắp nhựa lại là xong!

Hy vọng hướng dẫn này giúp ích cho mọi người để sử dụng quạt được lâu hơn! Đây là một mẫu thiết kế đơn giản, nhưng mình cực kỳ hài lòng vì không phải vứt bỏ cái quạt hay phải chịu cảnh nó cứ gục xuống suốt ngày.
