4Runner Molle Panel - Hệ thống giá treo đồ cho xe 4Runner Gen 5

Đây là tấm Molle panel dành cho dòng xe 4Runner thế hệ thứ 5 của bạn.

Anh em nhớ in bằng vật liệu chịu nhiệt tốt nhé, vì để trong xe lâu ngày sẽ rất nóng. Mình đã dùng PETG suốt 3 tháng, trải qua cả những ngày nhiệt độ ngoài trời lên tới gần 40 độ C (100 độ F) mà tấm panel vẫn không hề bị cong vênh.

Lưu ý là những tấm này không được thiết kế để thay thế hoàn toàn panel thép, nên không thể treo quá nặng như thép được. Tuy nhiên, nếu sắp xếp khéo léo thì vẫn treo được kha khá đồ. Mọi người xem qua ảnh mình chụp để tham khảo nhé. Các phụ kiện dạng dây thun (bungee) hoạt động rất tốt. Xem thêm các kẹp gắn đồ tại đây.

Các file bên phải (Right) và bên trái (Left) tương ứng với phía ghế phụ và ghế lái. Mình đã tinh chỉnh các chi tiết cần thiết để mọi người không phải lo về việc đối xứng nữa, nên đã tách ra thành 2 file riêng biệt. Bề mặt tấm panel được thiết kế để khi in, mặt tiếp xúc với bàn in (texture) sẽ hướng vào phía trong cabin. Nếu anh em có bàn in vân nổi (cool plate) thì sẽ tạo hiệu ứng rất đẹp.

DỤNG CỤ CẦN THIẾT

Cờ lê 10mm, tua vít đầu chữ thập (philips). Anh em cần chuẩn bị thêm ốc vít để lắp đặt: (4) ốc M6x40mm và (14) ốc M3x16mm kèm đai ốc. Với ốc M3, mình đã dùng bộ kit này trên Amazon, đã bao gồm cả lục giác cần thiết. Keo dán nhựa JB Weld Plastic Bonder (vỏ màu vàng rám).

LẮP RÁP

Sau khi in xong, trên các tấm số 5, 6 và 7 sẽ có các chốt định vị. Số lượng chốt đã được thiết kế chính xác.

Sắp xếp các mảnh panel lại với nhau. Pha keo JB Weld, dùng que kem phết đều lên các khớp nối và cả trong lỗ chốt định vị. Ảnh dưới đây cho thấy cách sắp xếp đúng với các chốt đã được gắn keo. Hãy chú ý các tấm ở giữa để không bị nhầm lẫn, vì vị trí chốt được thiết kế riêng biệt để tránh sai sót.

Trong lúc chờ keo khô, hãy tháo móc lưới hàng hóa (support 1) - giữ lại con ốc phía sau, nút che khoang hành lý (support 2) cùng ốc phía sau, và cuối cùng là móc treo quần áo (support 3) ở phía sau xe. Lắp các giá đỡ (supports) của bạn vào. Tại vị trí 1, nút nhựa vặn vào y hệt như móc lưới ban đầu, sau đó bạn có thể gắn lại móc lưới lên giá đỡ.

Tại vị trí 2, lắp sao cho phần hình chữ J hướng lên trên. Hình dáng của giá đỡ sẽ giúp căn chỉnh với lỗ ốc trên xe.

Tại vị trí 3, các khung này dùng chung cho cả hai bên xe, không phân biệt trái hay phải. Mình từng in thử một bên đối xứng và mất công đợi cả đêm nên anh em cứ yên tâm dùng chung nhé. Móc treo quần áo sẽ được gắn đè lên trên khi lắp hoàn thiện. Xin lỗi vì chất lượng ảnh hơi kém, điện thoại mình chụp trông như máy từ đời 2004 vậy.

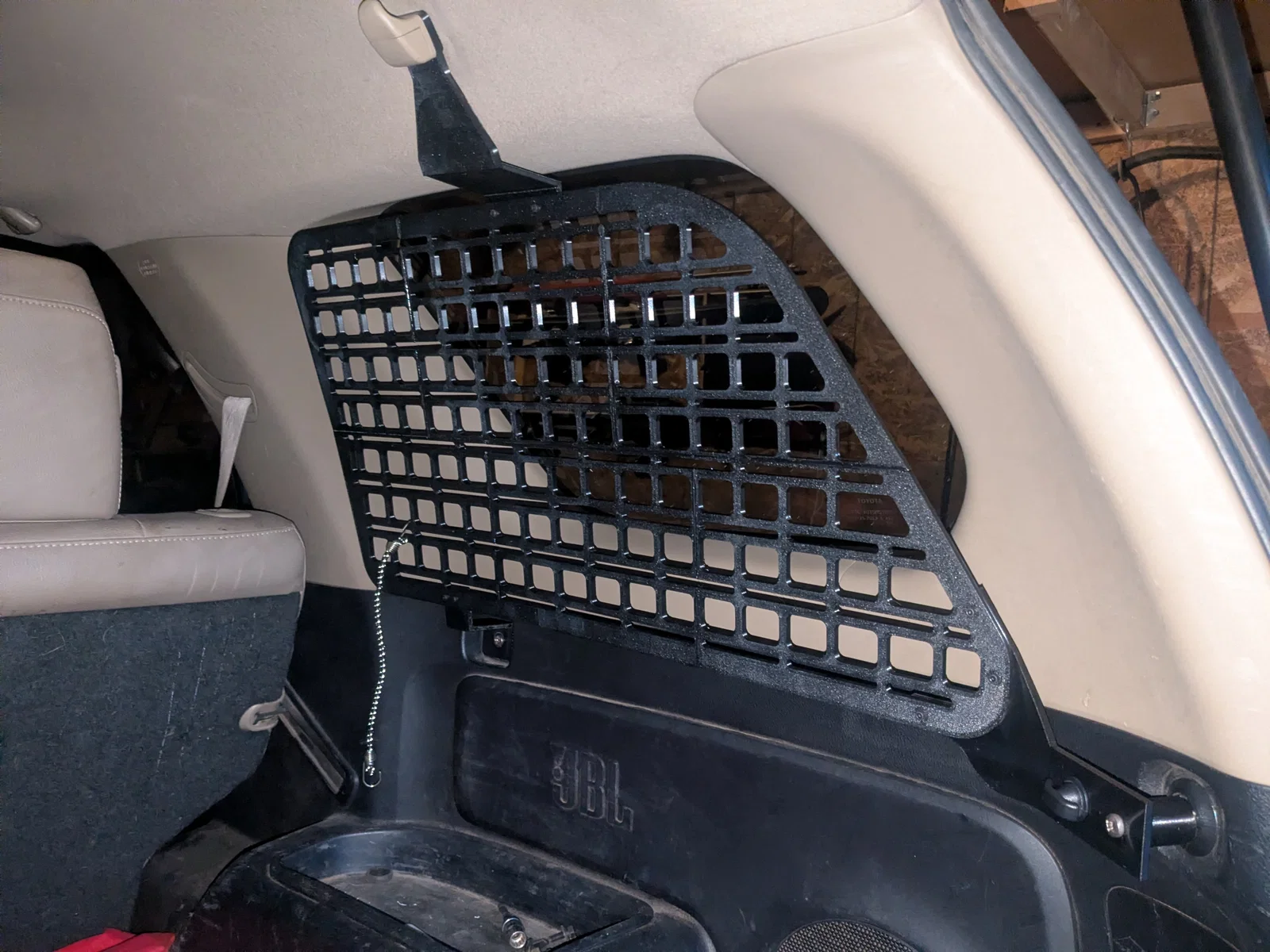

Phần thú vị nhất đây: cầm tấm panel đã ráp xong và bắt vít vào các giá đỡ. Mình đã thử cả cách lắp sẵn rồi bắt vào xe hoặc bắt từng phần, cách nào cũng ổn cả. Chỉ cần khéo léo luồn tay ra sau tấm panel để lắp ốc M3, vòng đệm và đai ốc là được. Mình không chịu trách nhiệm nếu anh em làm rơi mất ốc M3 trong quá trình này đâu nhé :)

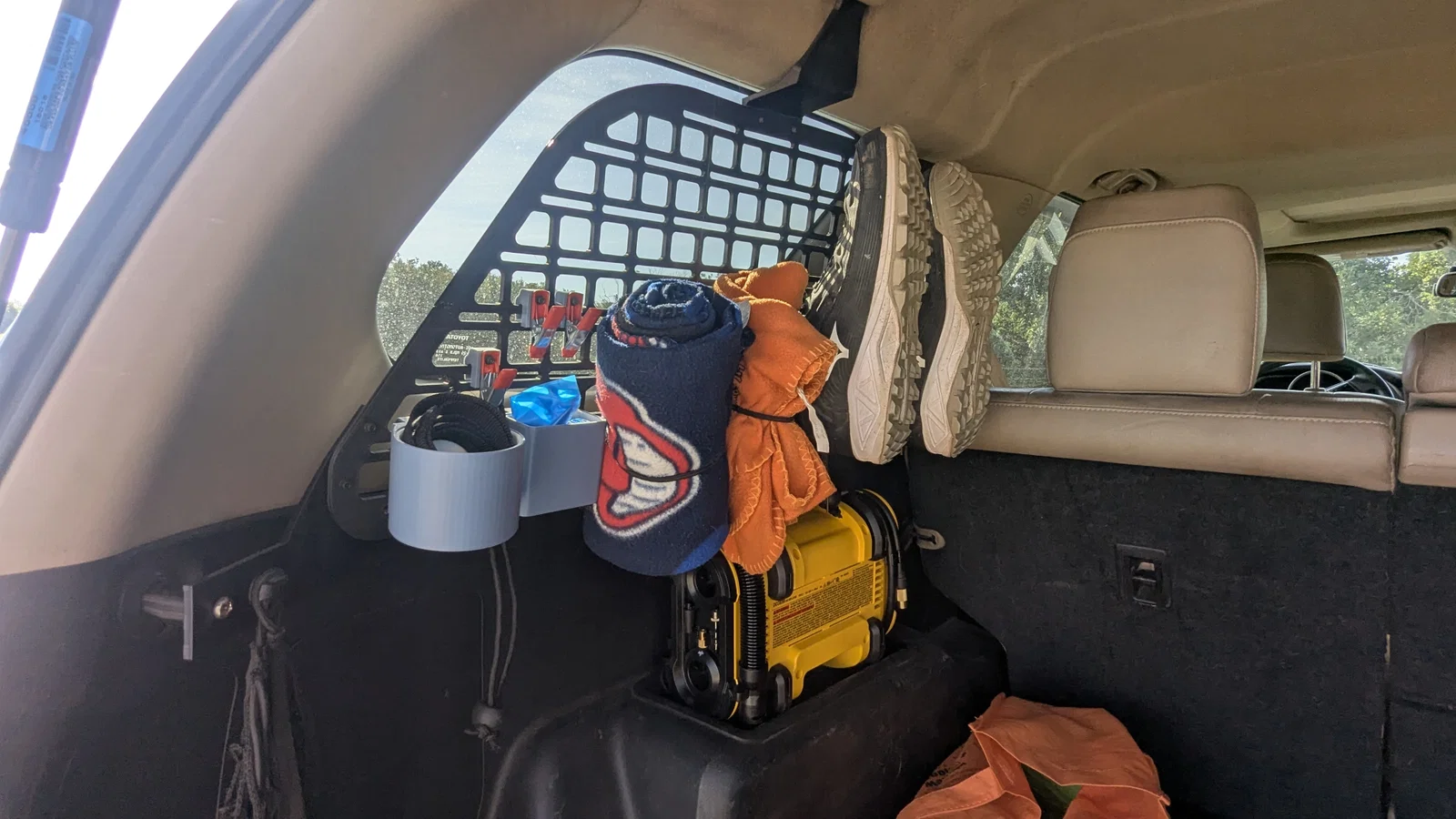

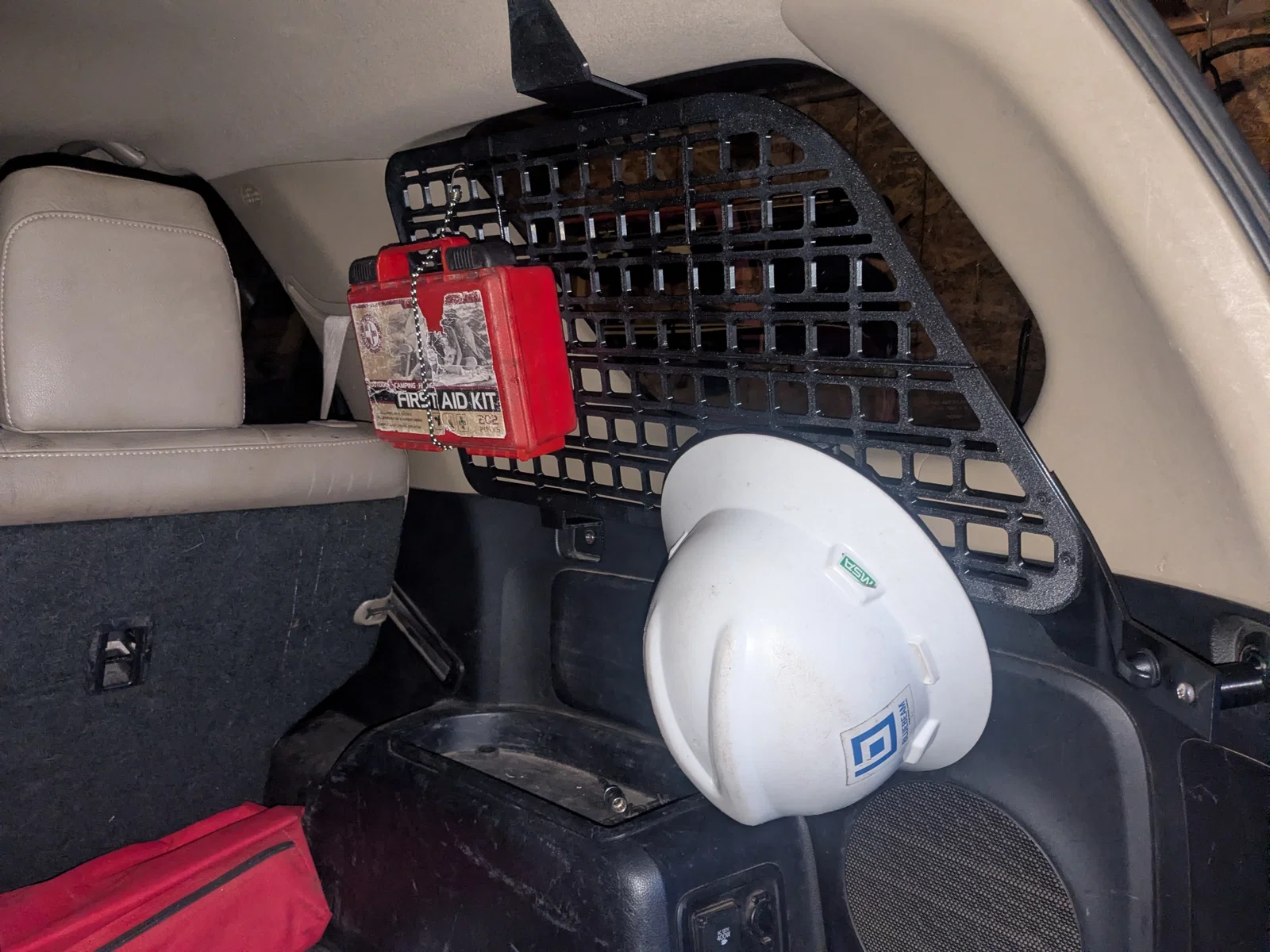

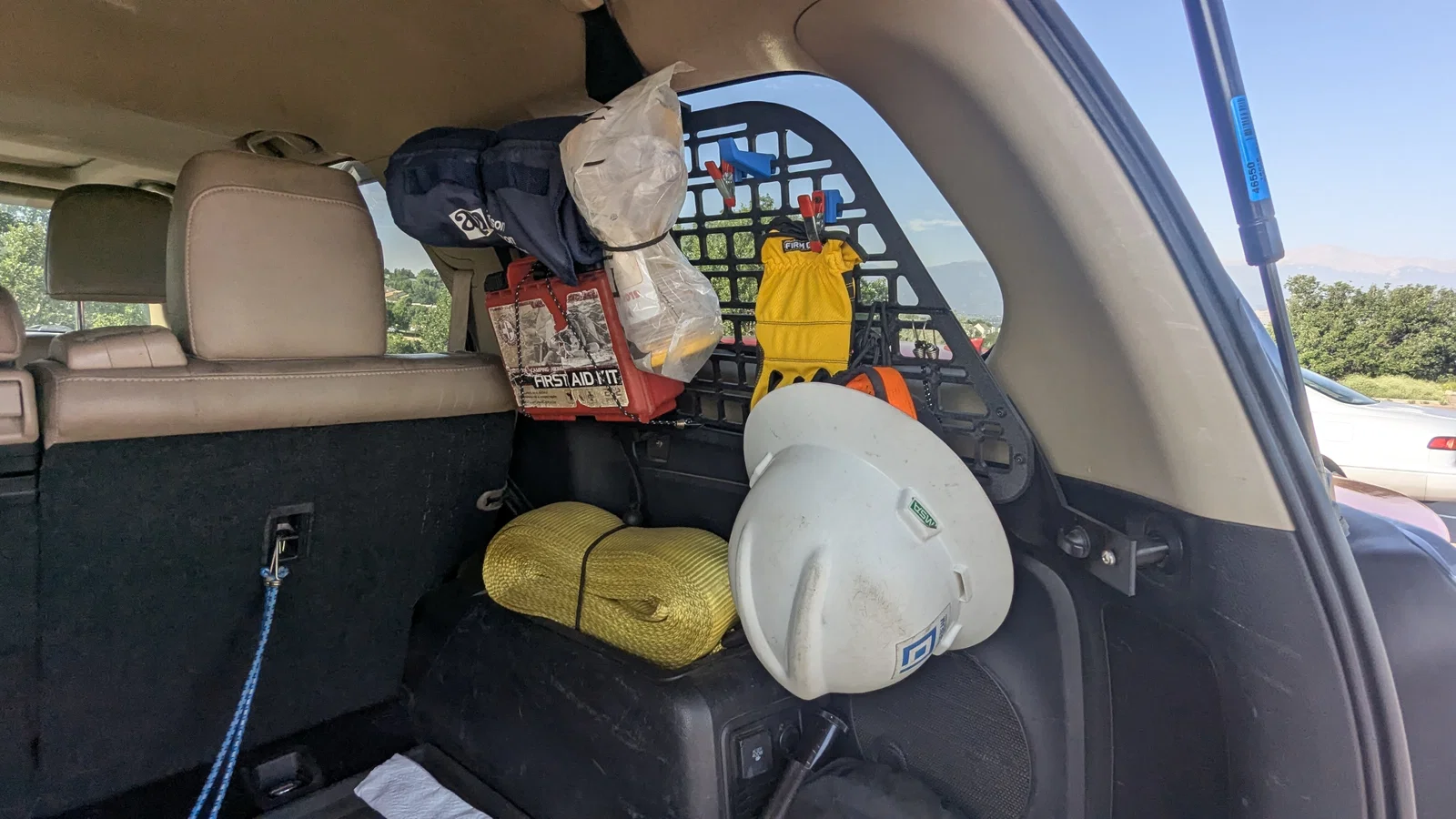

Sau khi lắp xong, anh em cứ thoải mái treo đồ. Mình khuyên là nên giữ đồ đạc gọn gàng, sát vào tấm panel. Mũ bảo hiểm của mình hơi rung lắc khi đi đường xóc, chăn màn cũng vậy nếu không buộc chặt. Đồ càng sát và chặt thì hệ thống càng ổn định.

Mình chưa kiểm tra tải trọng cụ thể, nên đừng treo máy nén khí nặng quá kẻo lại khổ thân panel nhé.

Chúc anh em thành công!
