Khay HDD Hot Swap 5in3 (5x 3.5") có quạt tản nhiệt phía trước

5in3 Hot Swap Bay, gắn quạt mặt trước

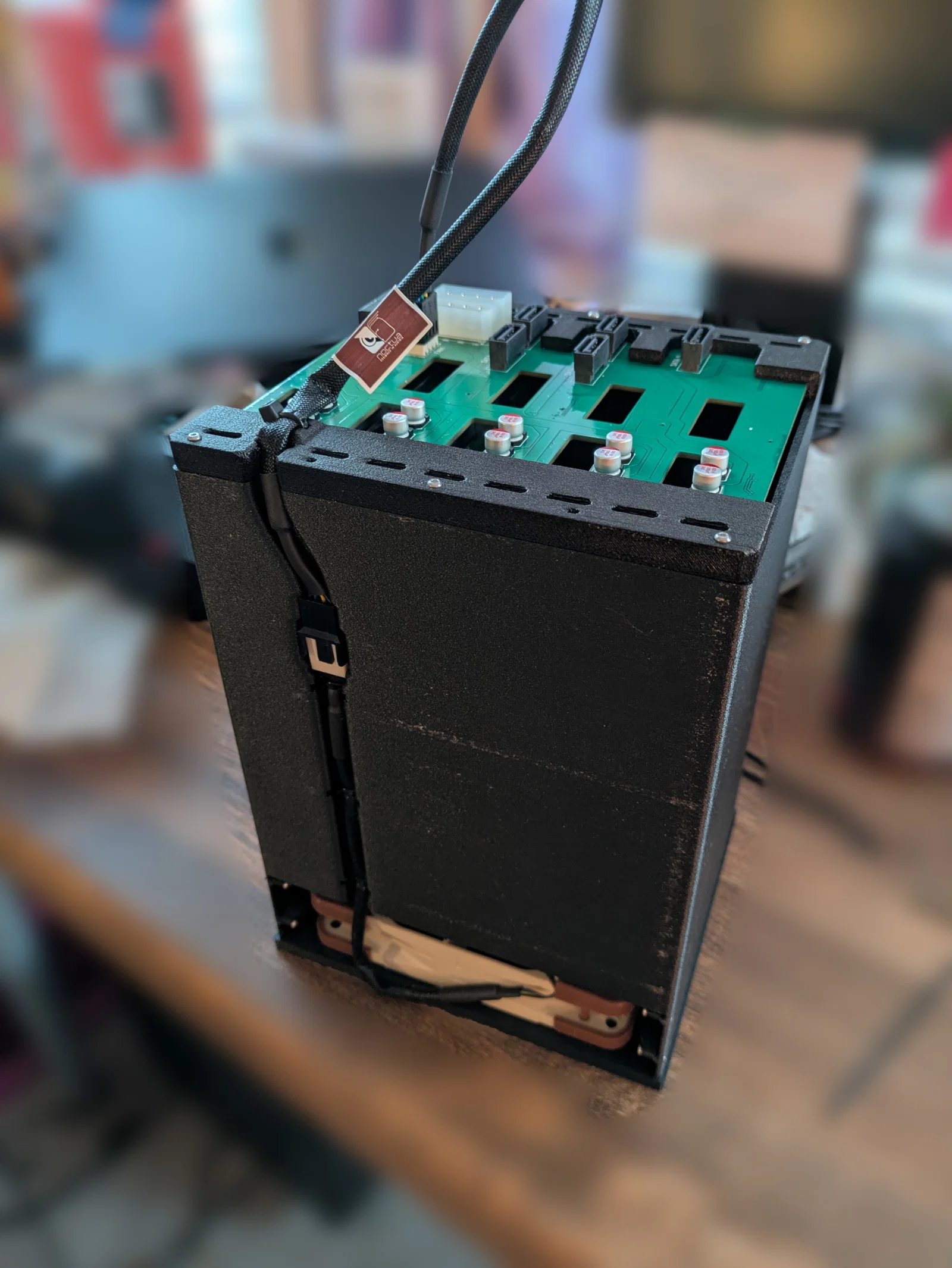

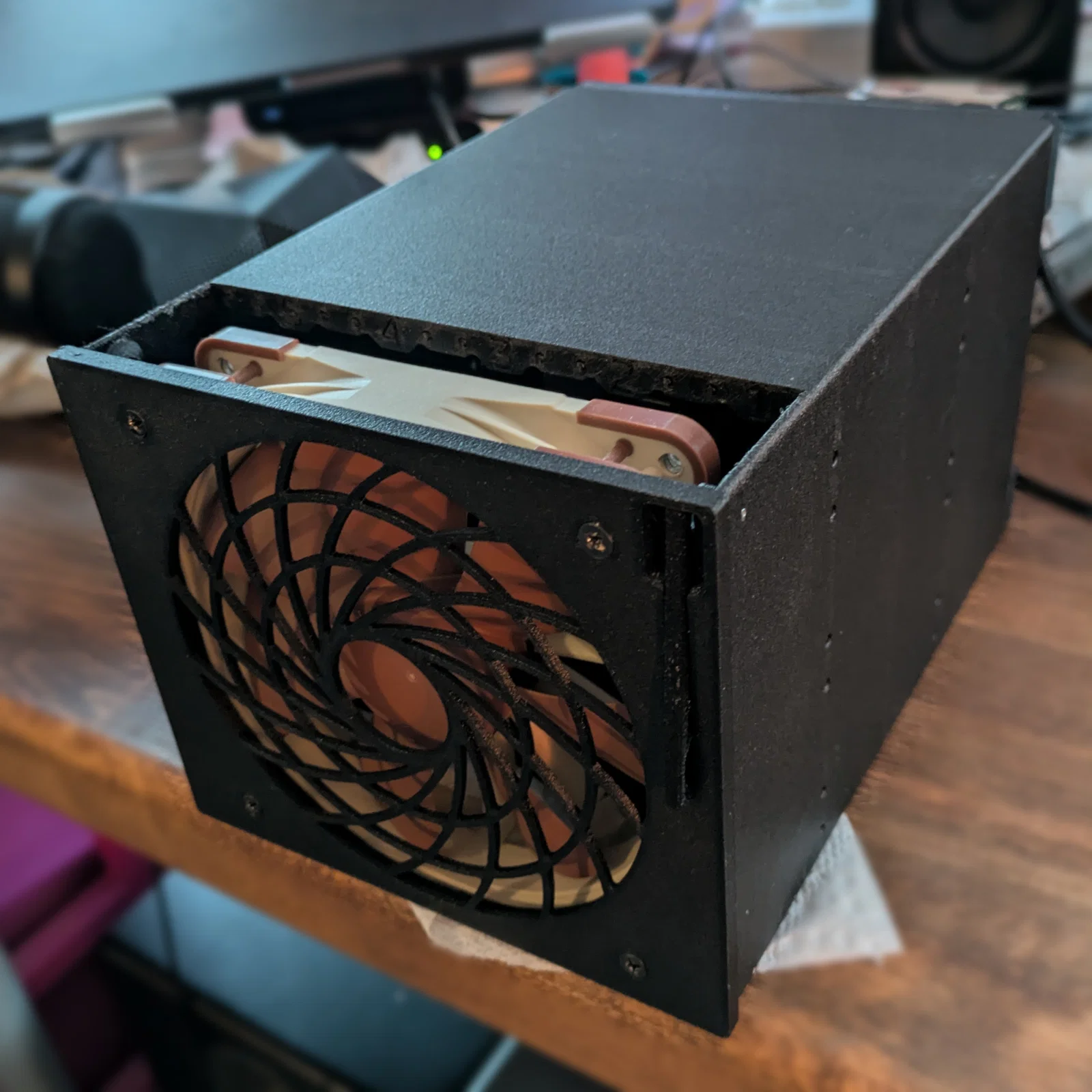

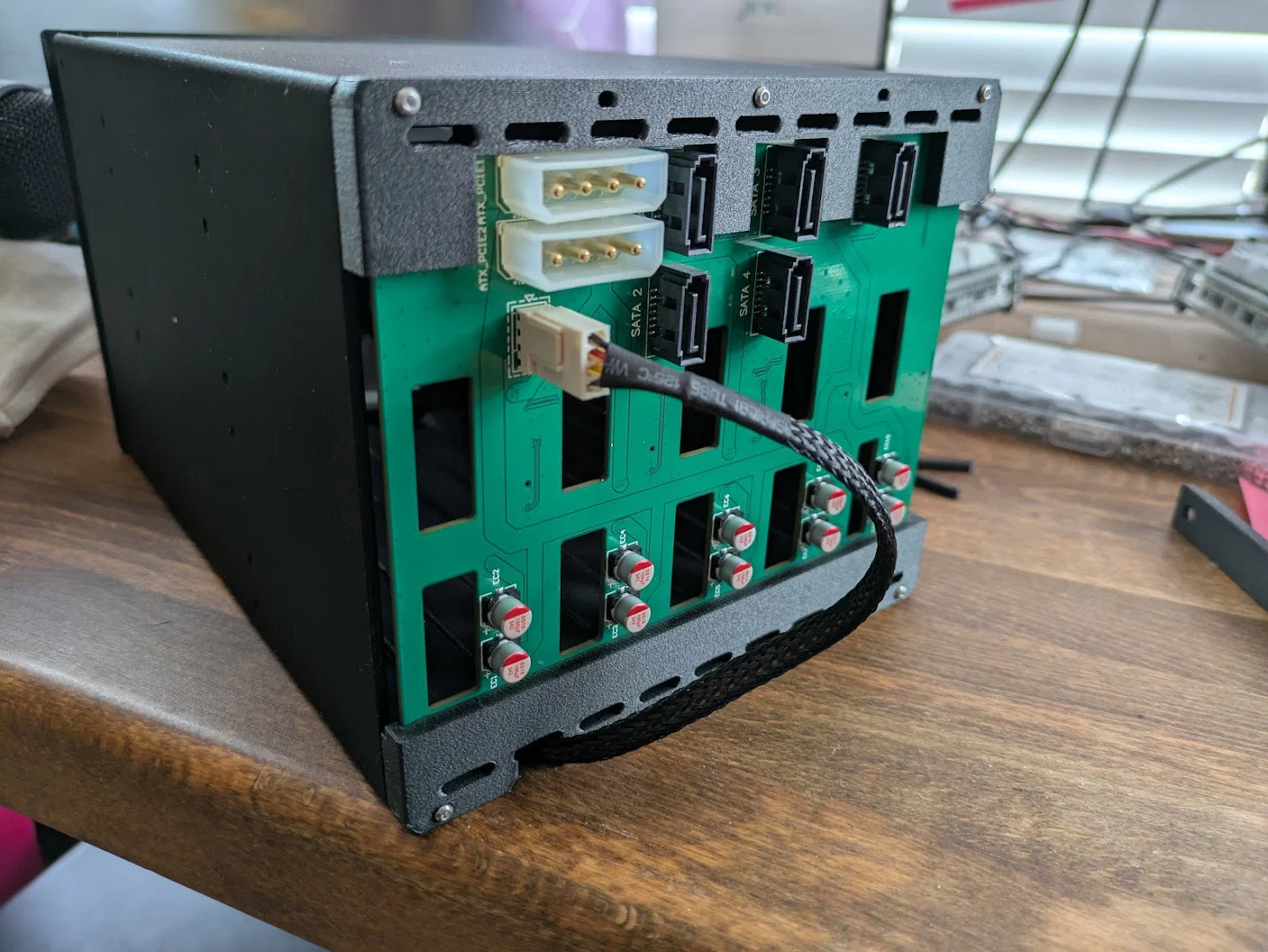

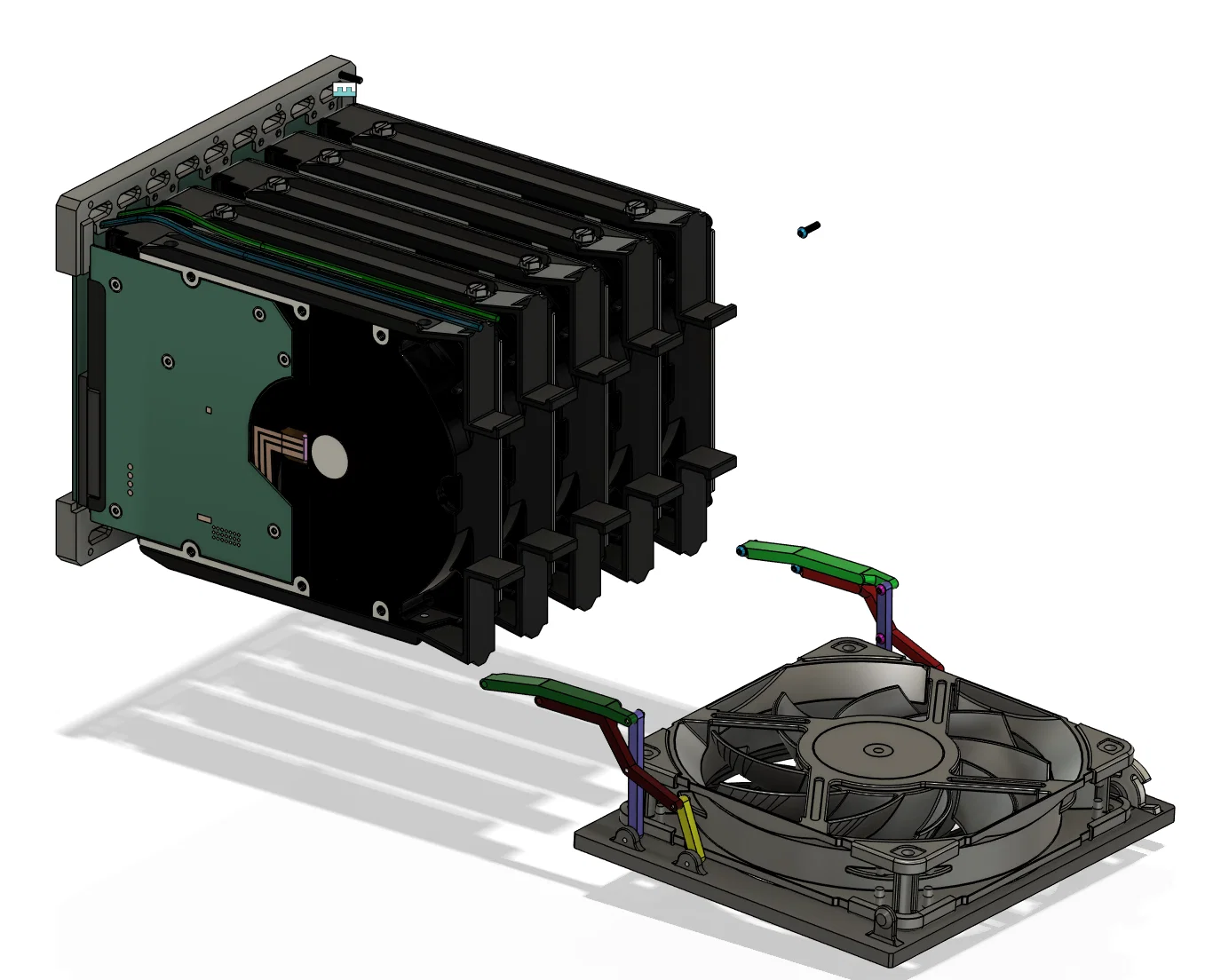

Một khay HDD 5 ổ 3.5" hot-swap, lắp vừa trong khoang ổ đĩa 3x 5.25". Bởi ZeeKay 2026

Mục đích của dự án này là dùng các linh kiện giá rẻ để tự chế JBOD cho hệ thống NAS gia đình, đặc biệt với các vỏ case có chiều sâu ngắn. Nhiều lựa chọn trên thị trường thường đắt đỏ, ồn ào, quá sâu hoặc dùng linh kiện độc quyền. Thiết kế này cho phép lắp 5 ổ cứng 3.5" vào khoang 3x 5.25". Nó rất hữu ích cho các vỏ case như Silverstone RM41-506 của tôi, hoặc có thể lắp tới 15 ổ cứng truy cập phía trước với RM45-360. Các dòng RSV-R4000U hay RSV-L4000U cũng là lựa chọn tốt. Tôi chỉ muốn một thứ gì đó có thể thay thế ổ cứng bị hỏng mà không cần phải tháo cả hệ thống ra khỏi tủ rack.

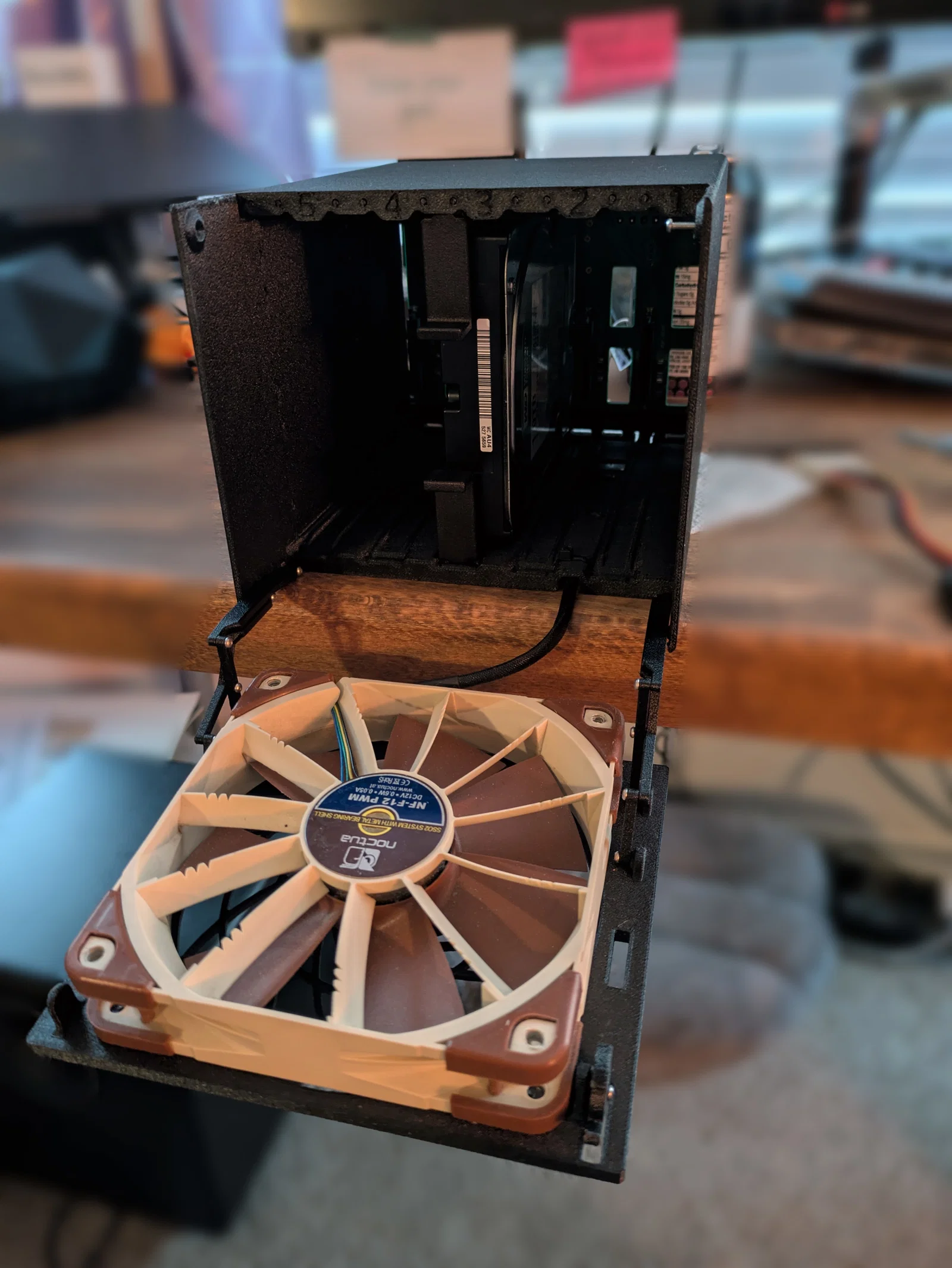

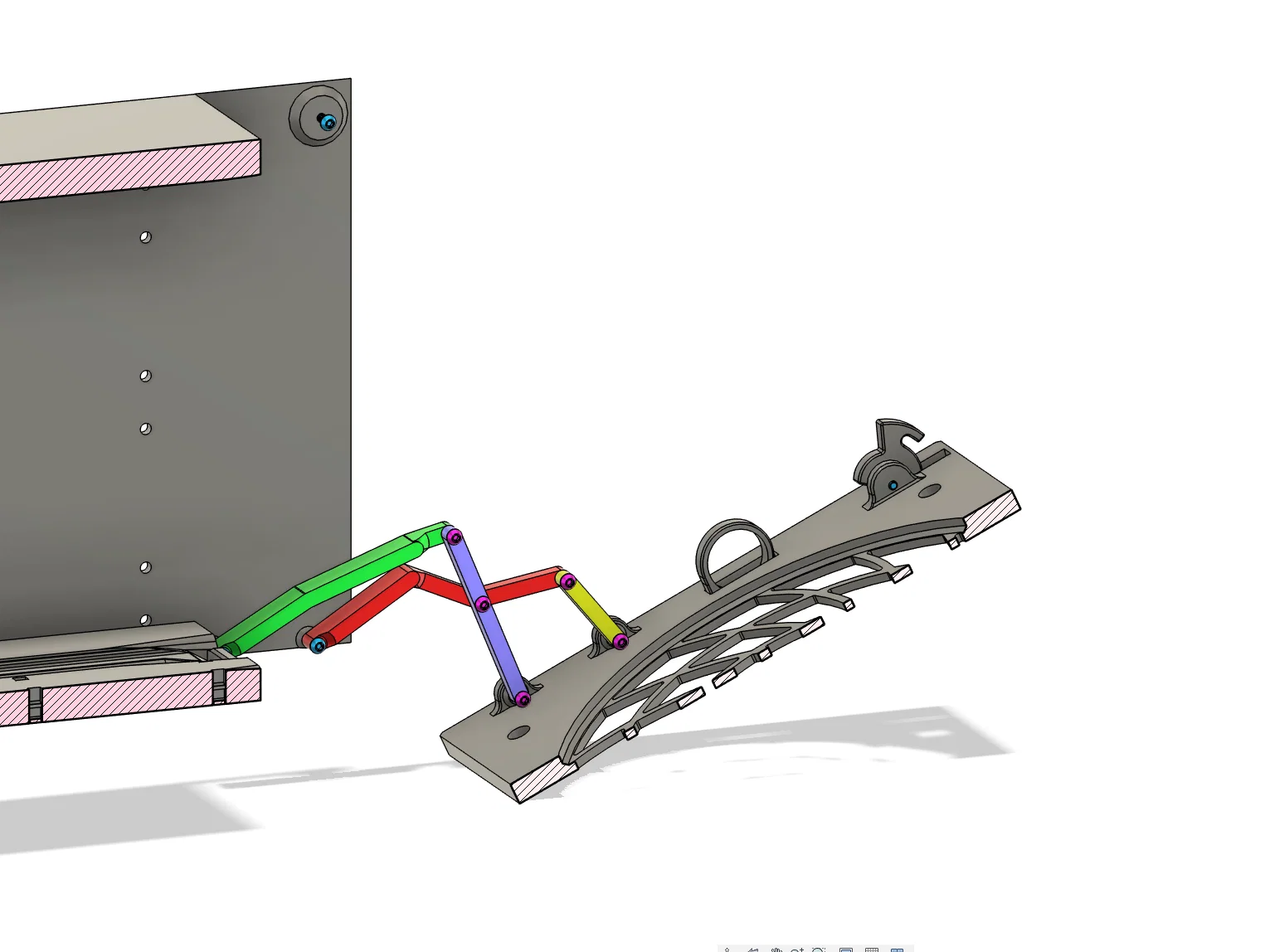

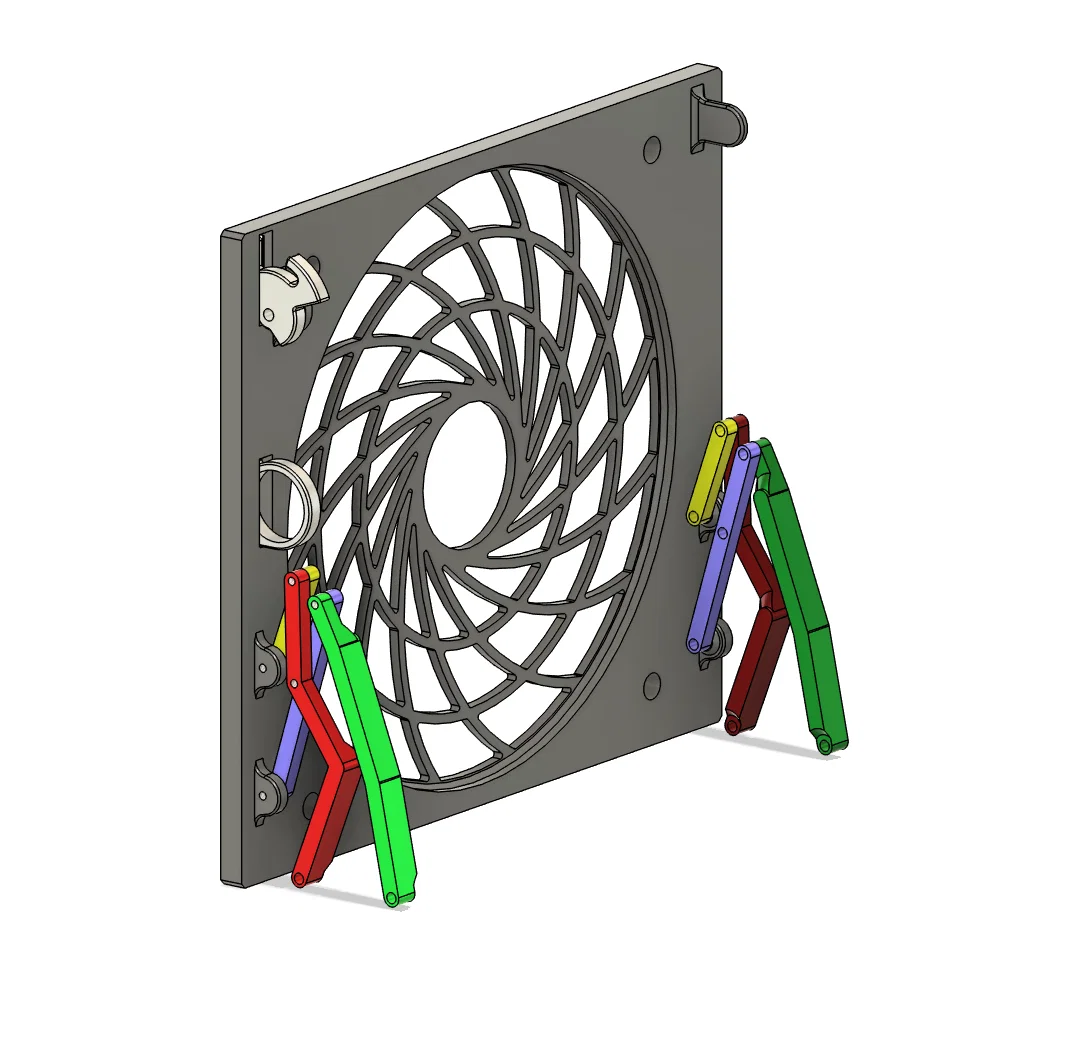

Quạt mặt trước hỗ trợ lắp quạt 120mm chuẩn theo kiểu thổi (push). Cách này giúp đưa nhiều gió vào ổ cứng hơn so với các loại quạt 80mm hút (pull) truyền thống, hoặc có thể vận hành gần như im lặng. Mục tiêu thiết kế là tối đa hóa luồng khí qua khoang ổ đĩa. Bản lề được thiết kế đặc biệt cho phép quạt gập xuống và ra ngoài, đủ để không cản trở việc tháo lắp ổ cứng. Việc bố trí trong không gian hẹp như vậy khá khó khăn, nhưng các khớp nối tỏ ra rất chắc chắn.

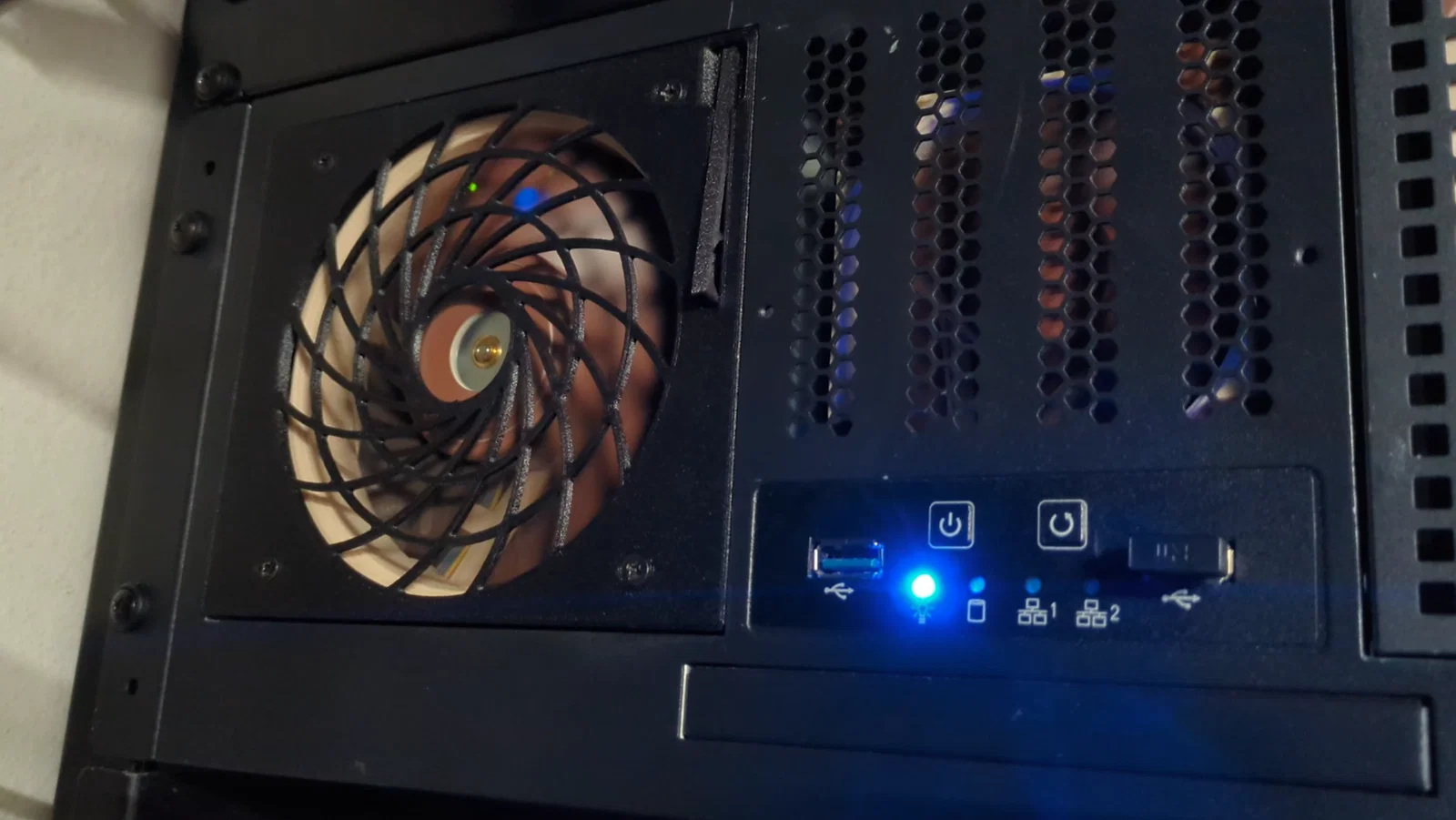

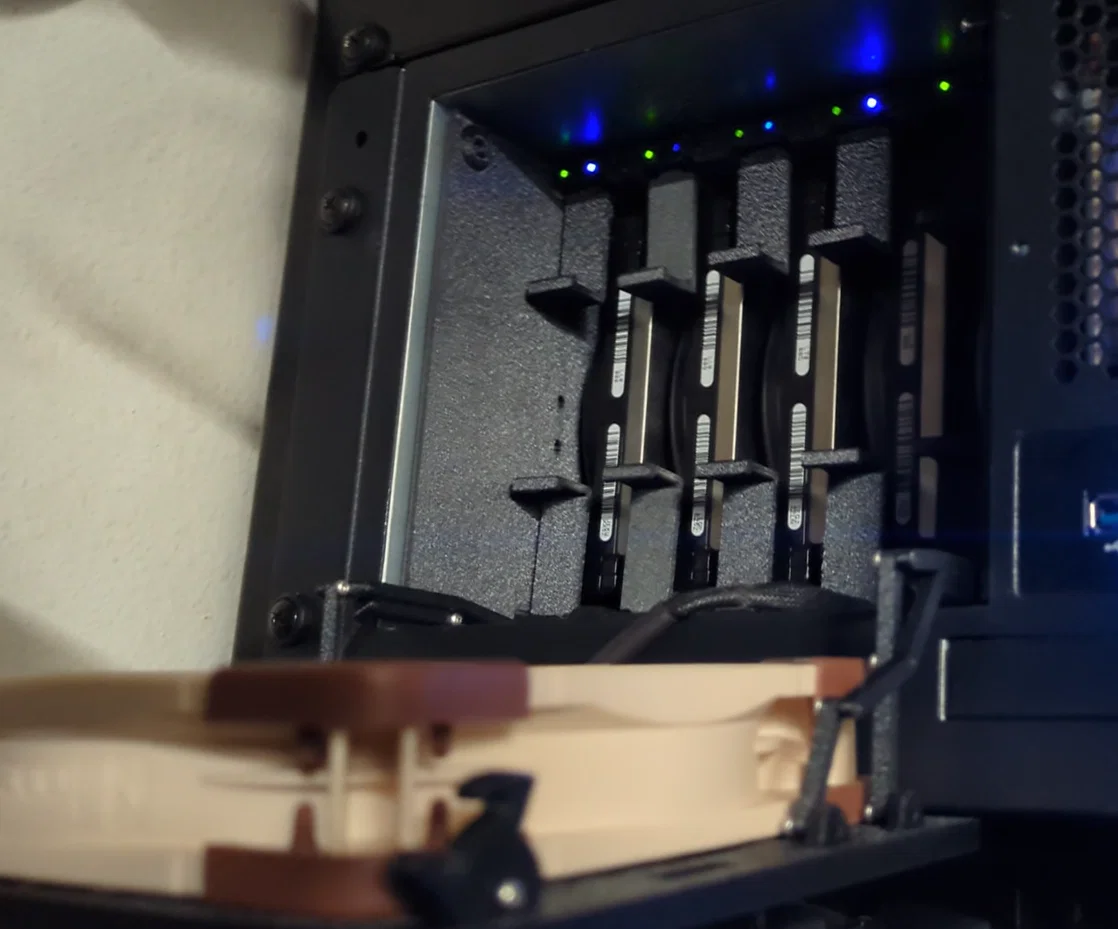

Ghi chú về hiệu năng: Với tôi thì nó gần như im lặng. Tôi hoàn toàn có thể để máy ngay cạnh mình. Tất nhiên, điều này tùy thuộc vào loại quạt bạn chọn. Tôi đang dùng NF-A12x25. Làm mát - 5 ổ (WD100EMAZ), trong tủ server nhiệt độ môi trường 33°C, nhiệt độ trung bình trong năm qua dao động từ 39°C đến 45°C. Nhiệt độ tối đa là 50°C. Tôi cũng có gắn thêm lưới lọc bụi từ tính phía trước nên có thể luồng khí bị giảm đôi chút.

Lưu ý: Tổng chiều dài sau khi lắp là 208mm. Với case RM41-506, bên trái lắp vừa khít, nhưng bên phải bị vướng vào đầu cấp nguồn mainboard trên Asus X99-WS IPMI.

Linh kiện in: PETG được khuyến nghị vì chịu nhiệt tốt, cân nhắc kỹ nếu dùng CF (vì có thể dẫn điện nhẹ). Tôi đã dùng Tinmorry PETG-GF.

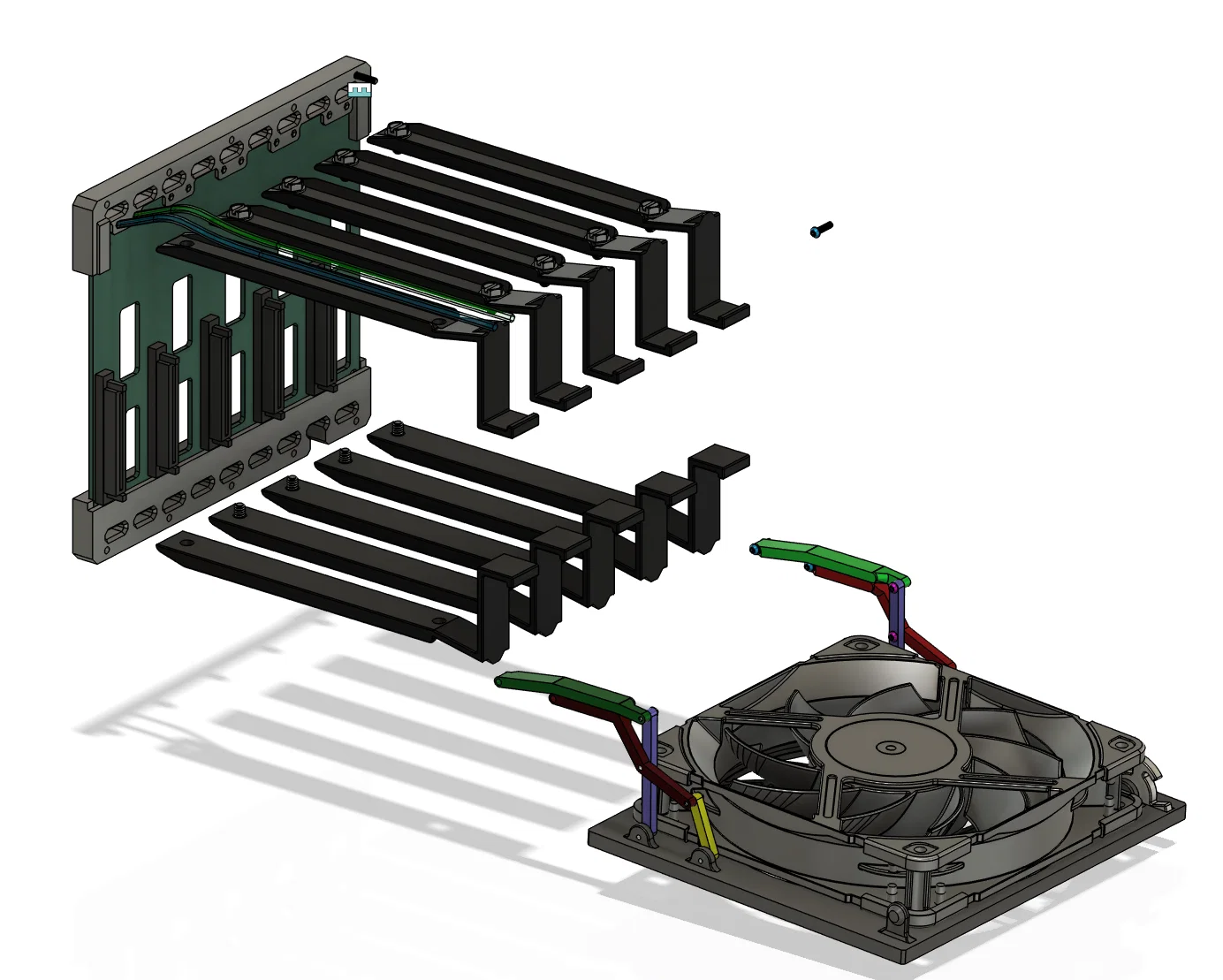

• 1x Main Body.stl
• 1x Linkage Card.stl
• 1x PCB Bottom Mount.stl
• 1x PCB Top Mount.stl

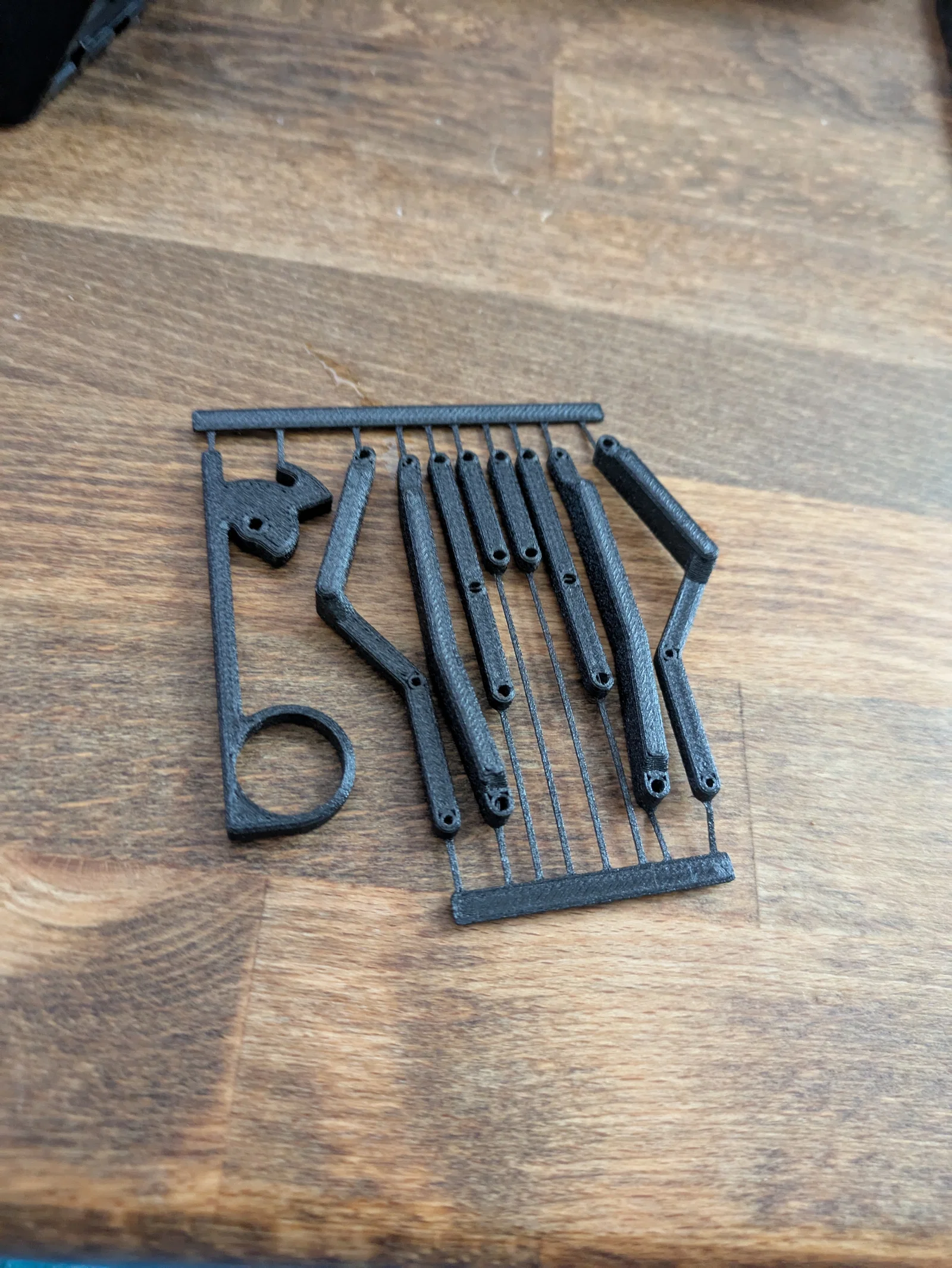

• 1x Door_NoGrill.stl hoặc DoorNoctuaGrill.stl

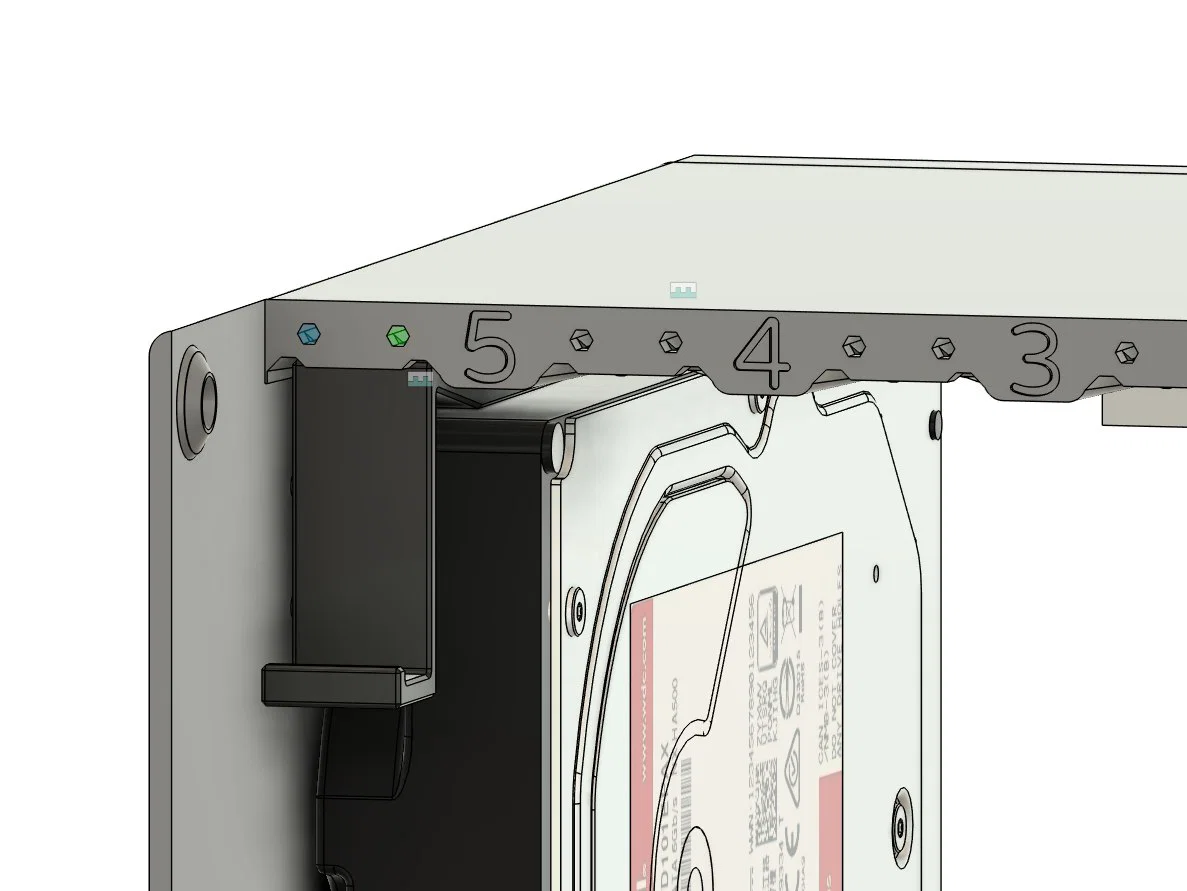

• 2x HDD Bracket.stl (cho mỗi HDD, tối đa 5 ổ cần 10 cái)

Thiết lập in:

• Hướng các file STL theo chiều tối ưu, không cần support
• Tốn khoảng 440g nhựa cho một bộ đầy đủ
• Thiết lập mặc định: 2 lớp vỏ (perimeters) / 15% infill cubic / đầu in 0.40mm / độ cao lớp 0.20mm
• Nâng cao -> Arachne perimeter generator -> Minimum perimeter width -> 50%

Linh kiện mua ngoài:

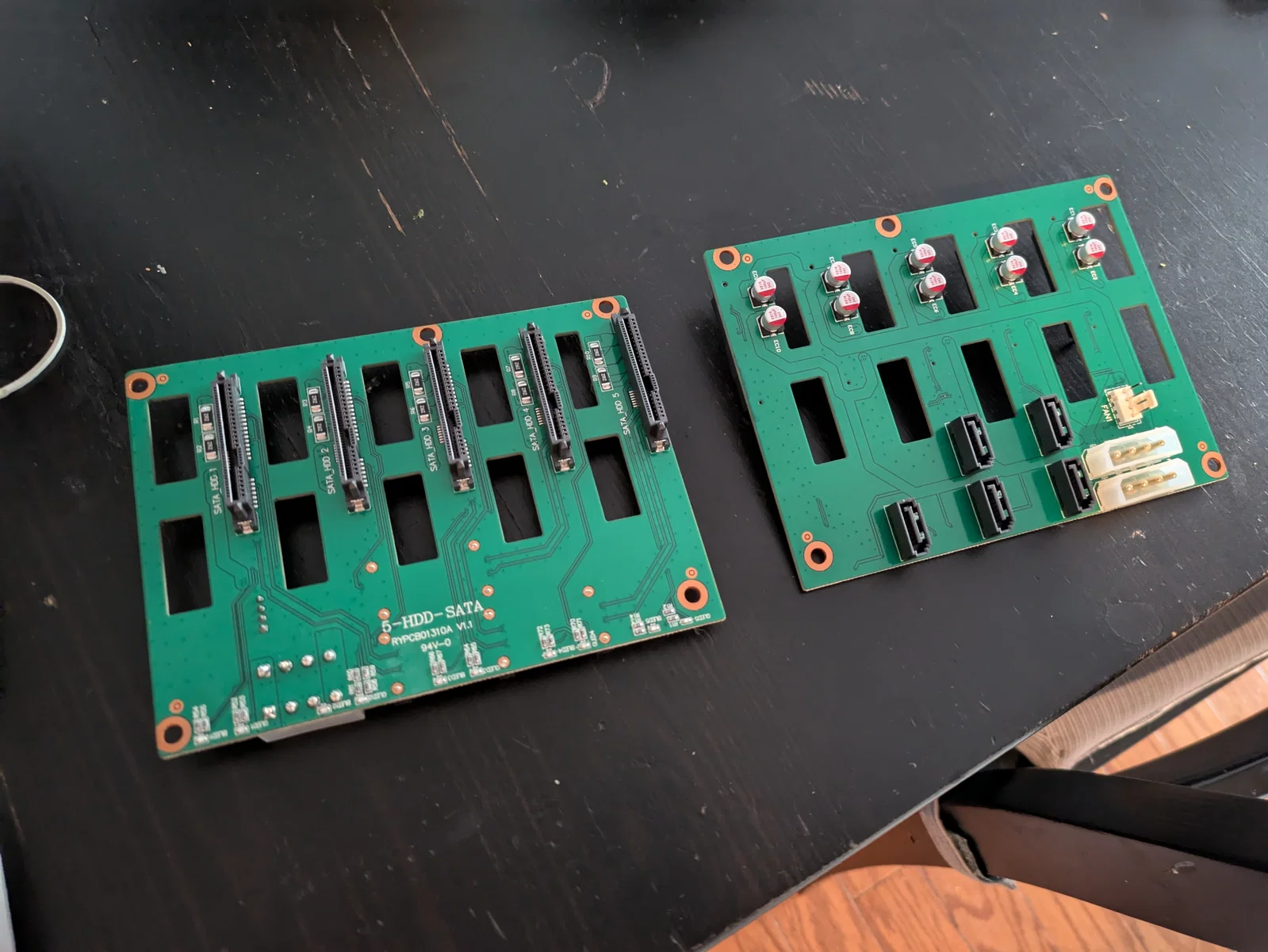

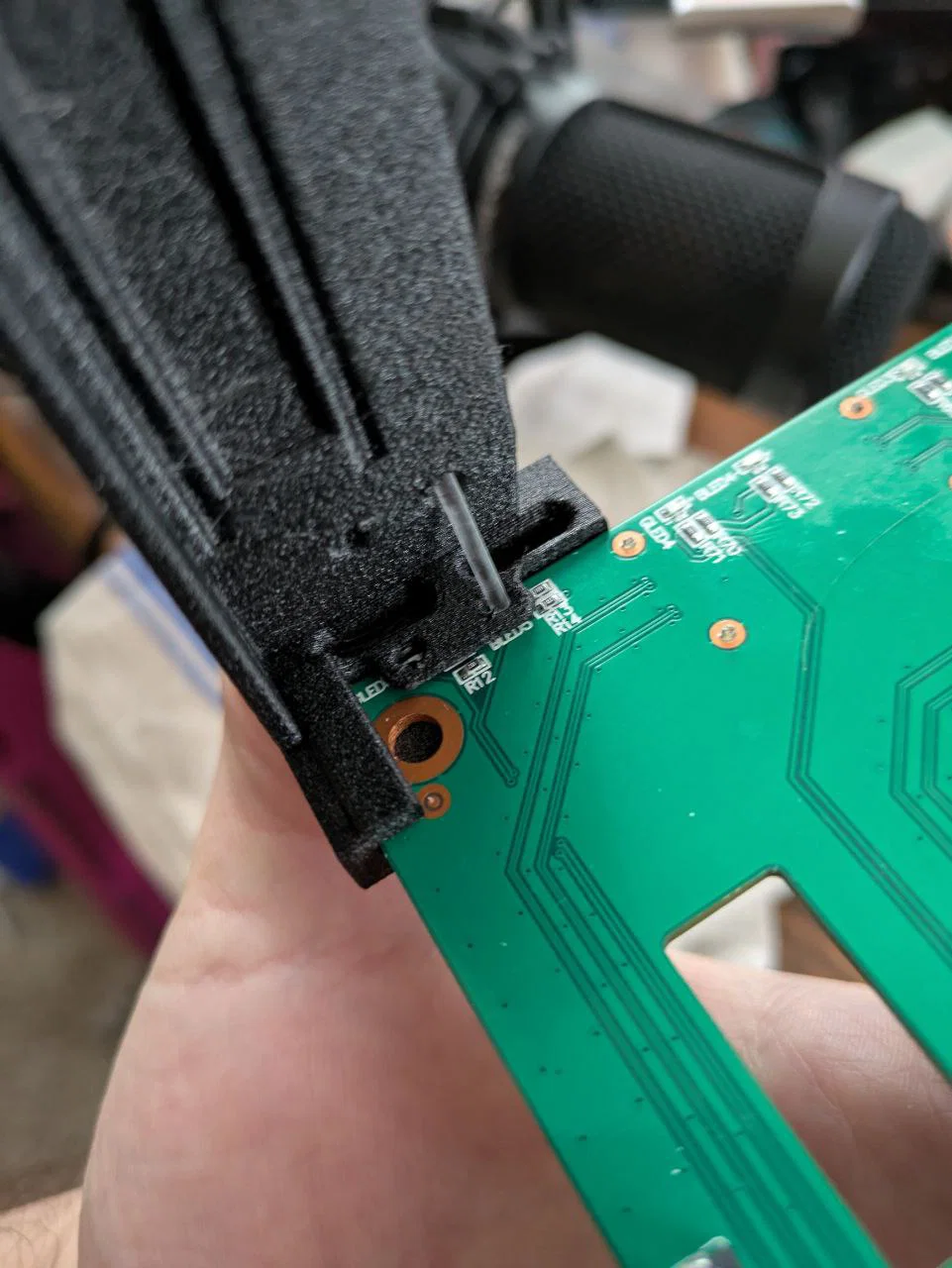

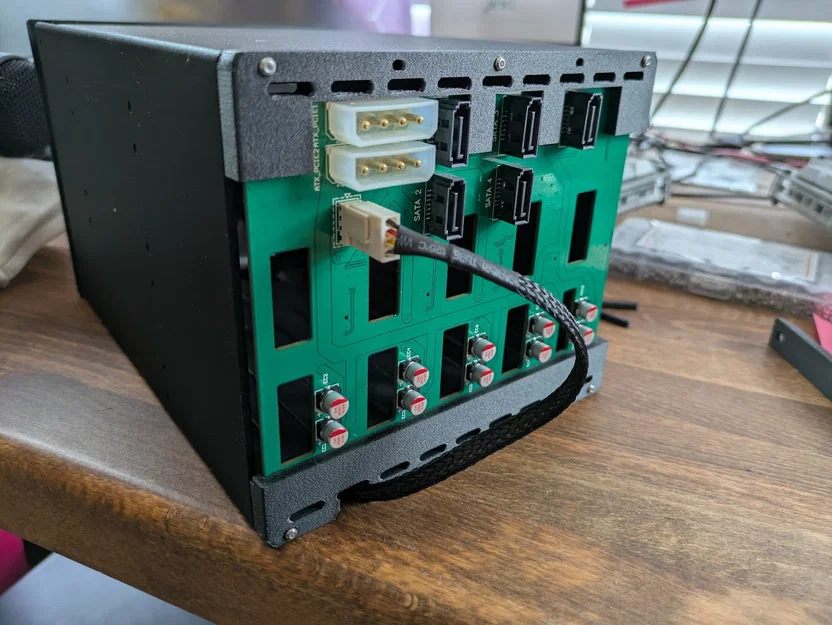

• 1x 'JONSBO N1 Backplane' (AliExpress): Cần loại có PCB đánh dấu "5-HDD-SATA" màu xanh lá.
• 1x Quạt 120mm (thiết kế tối ưu cho Noctua A12).
• Dây rút nhỏ để cố định dây quạt.
• Ốc vít M2 (đầu bằng), ốc HDD #6-32, ốc gắn quạt.

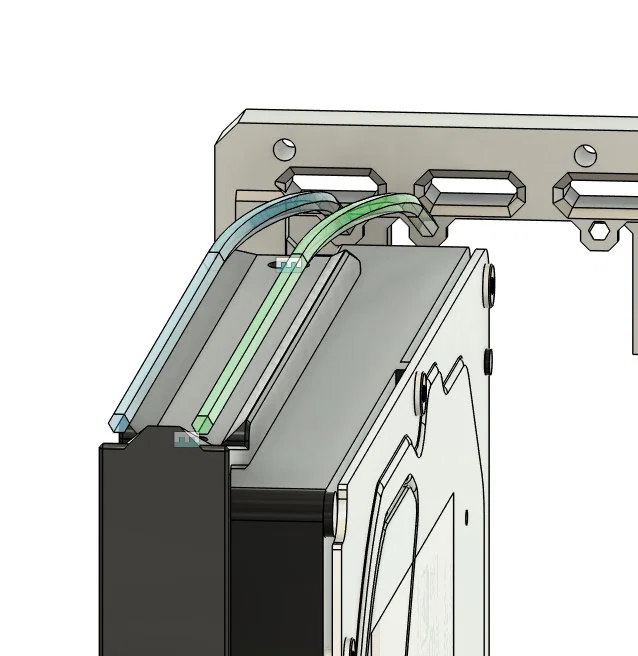

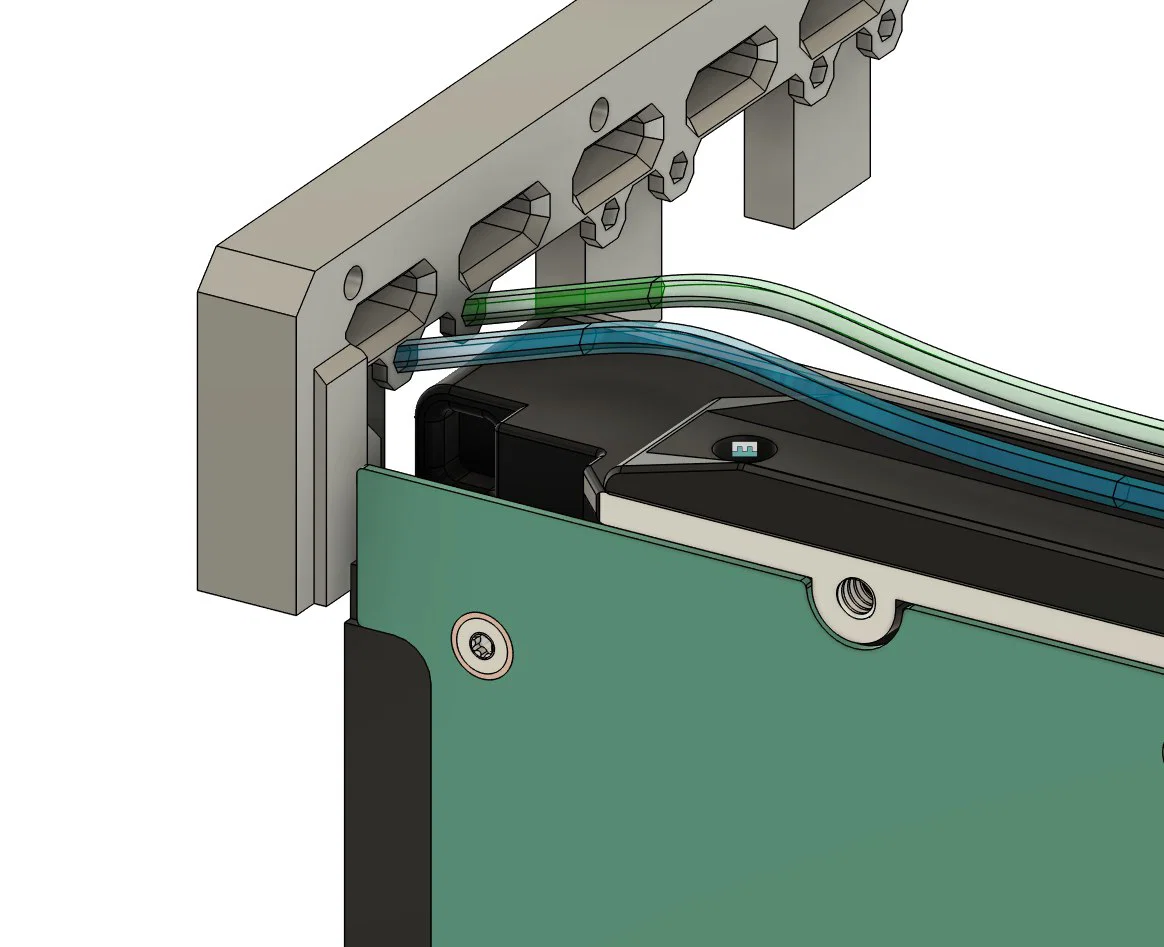

• Nhựa trong (PETG/PLA) để làm ống dẫn sáng cho đèn LED báo trạng thái HDD.

Lắp ráp: (Làm theo hướng dẫn chi tiết trong file gốc. Hãy chú ý không siết ốc quá chặt ở các khớp nối để đảm bảo bản lề chuyển động trơn tru).
