Lá cờ Mỹ tiêu chuẩn - Parametric - FreeCAD - Đa màu sắc (MMU/AMS)

Tệp tin này hoàn toàn miễn phí theo nghĩa tự do (freedom), không phải miễn phí kiểu cho không. Nghĩa là nó hoàn toàn mã nguồn mở, bao gồm cả phần mềm dùng để tạo ra nó. Còn cách nào tuyệt vời hơn để giới thiệu một định dạng tệp và phần mềm CAD miễn phí 100% bằng một mô hình lá cờ Mỹ chuẩn xác chứ? Bạn hãy tải xuống phiên bản V1.1 hoặc cao hơn nhé. Tính đến thời điểm hiện tại thì bạn nên dùng bản phát hành hàng tuần tại đây: https://github.com/FreeCAD/FreeCAD/releases

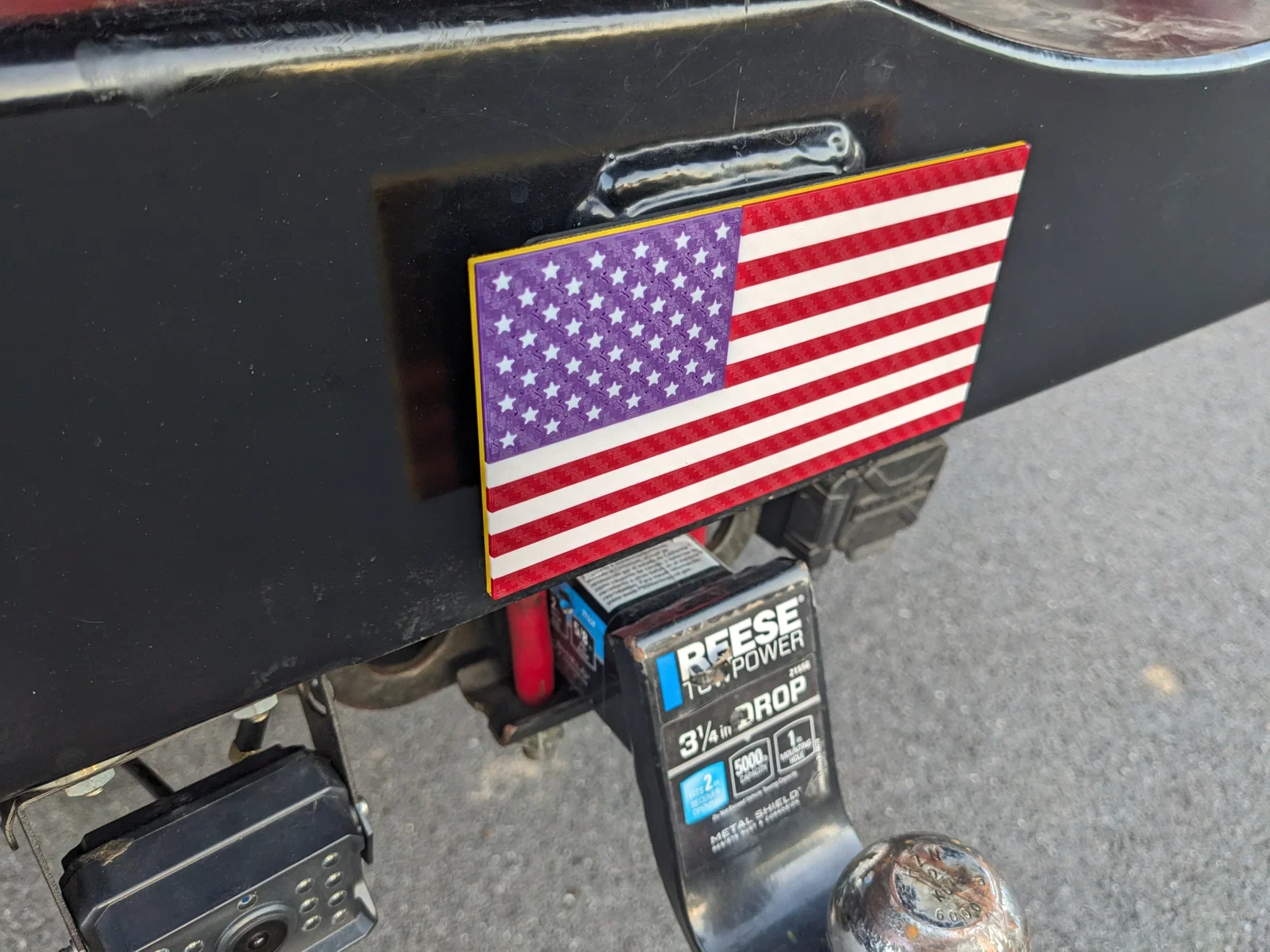

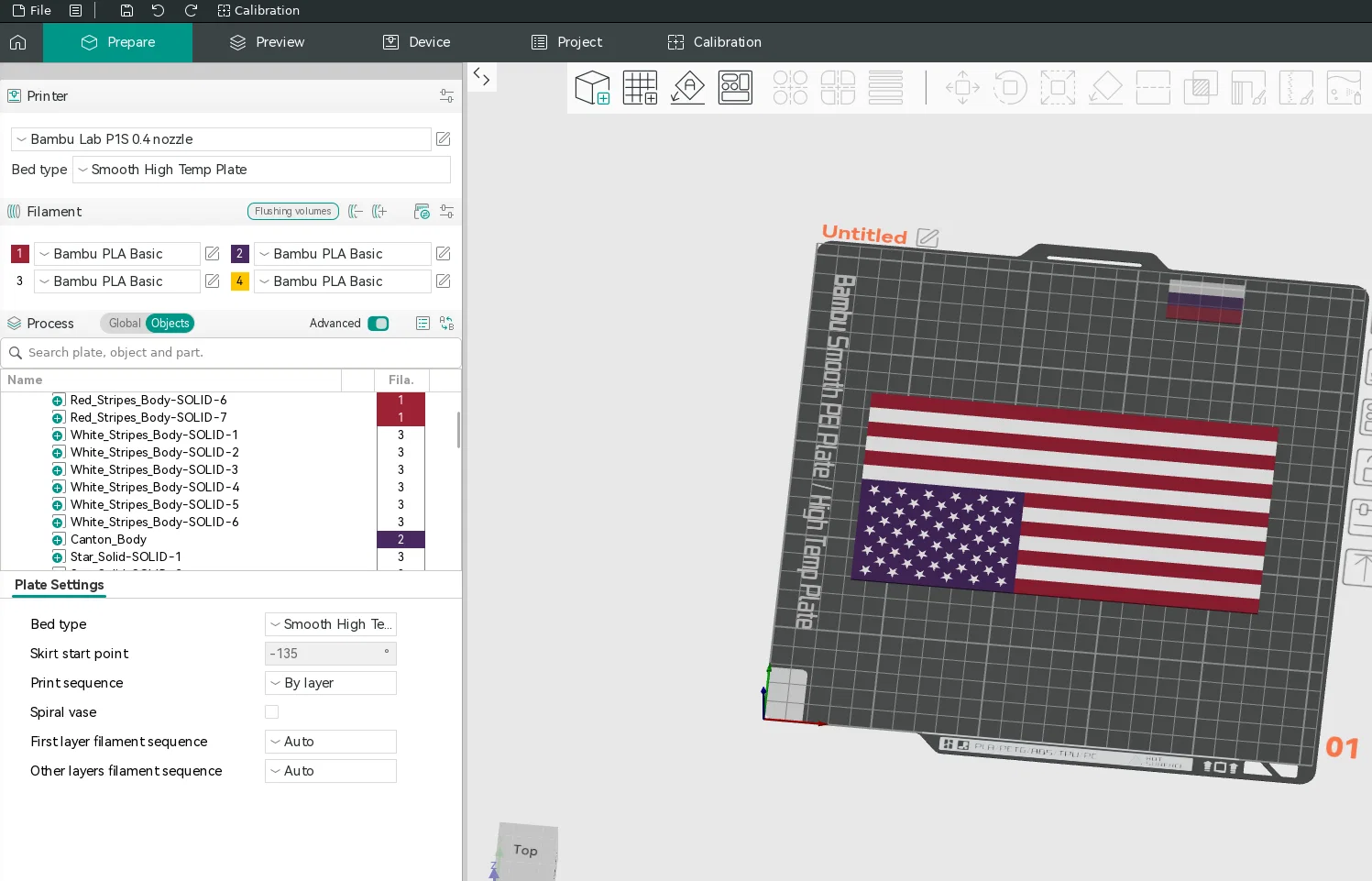

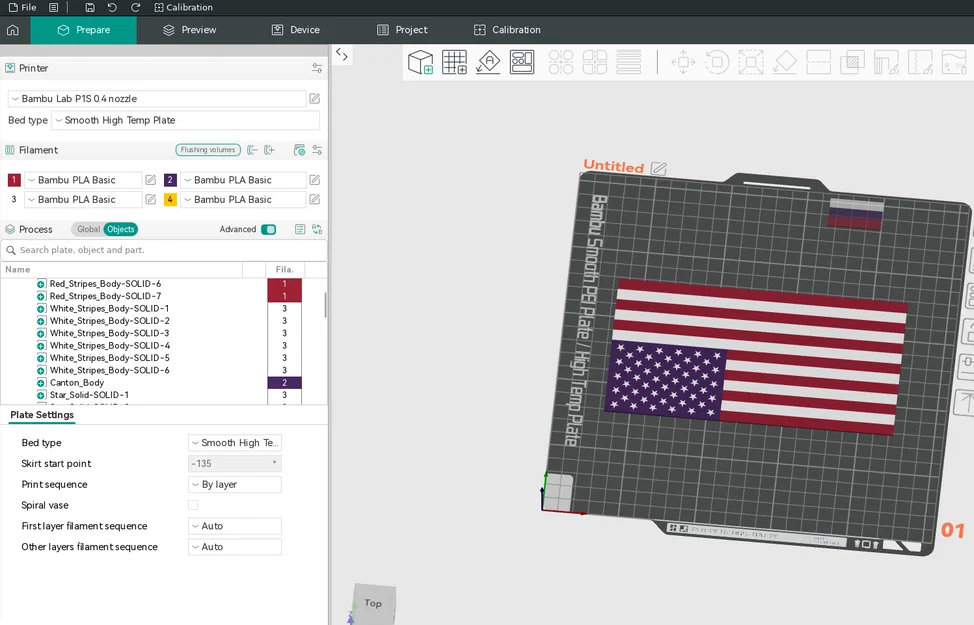

Tôi đã rất nản lòng khi cố tìm một mẫu cờ Mỹ để in trên máy in có bộ đổi vật liệu. Hầu hết các mẫu hiện có đều bị lỗi hoặc rất khó đổi màu. Tệp tin này giải quyết mọi vấn đề đó bằng cách tạo ra 5 khối vật thể riêng biệt mà bạn có thể chọn trong phần mềm slicer để gán màu sắc. Vì đây là chương trình CAD chất lượng chuyên nghiệp, bạn có thể yên tâm nhận được file STL hoàn hảo, không có lỗ hổng hay lỗi vặt. Hầu hết các file khác trên mạng thường được tạo bằng TinkerCAD hoặc các công cụ tương tự, vốn không tạo ra được các vật thể kín (water-tight) hoàn hảo.

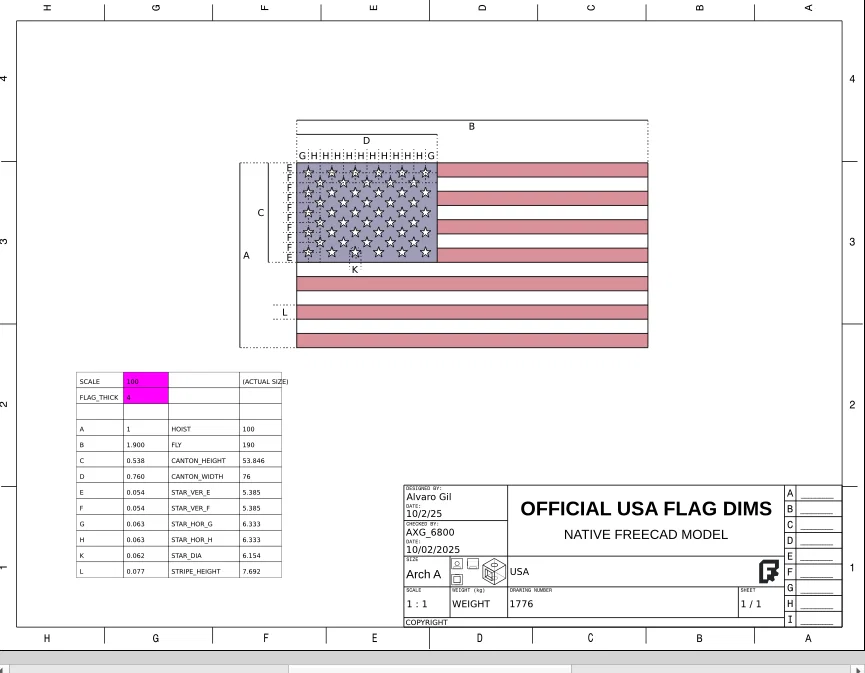

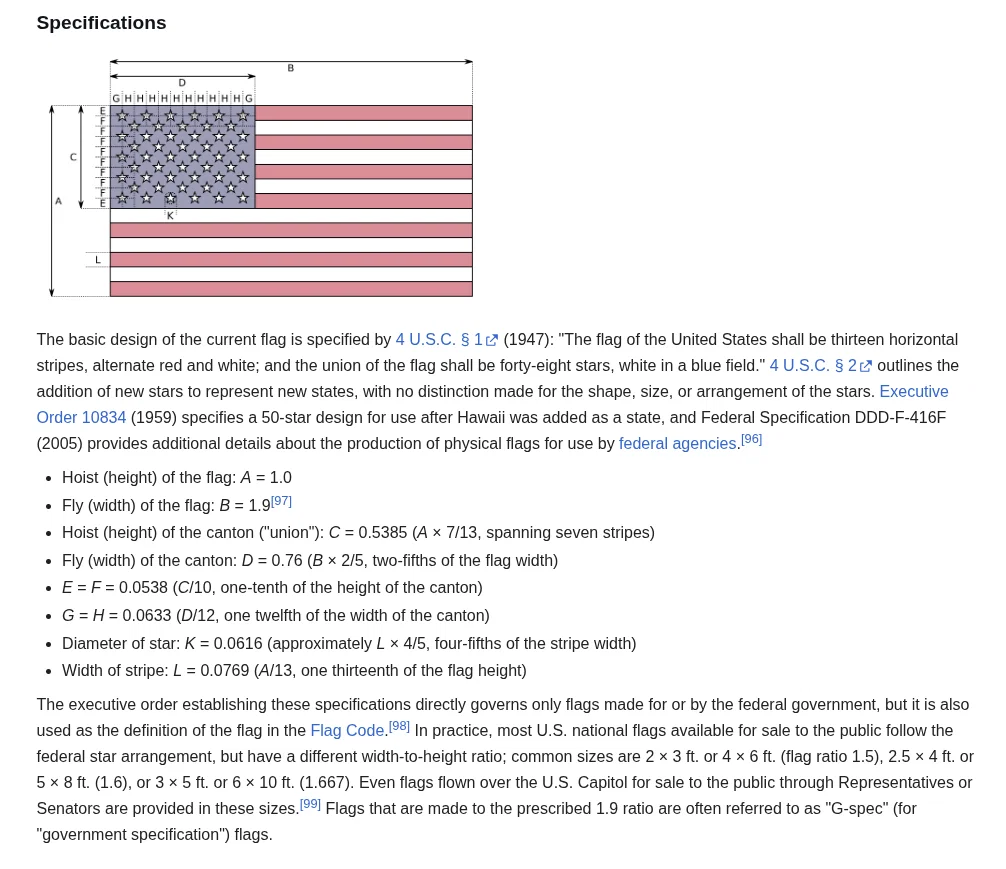

Tôi muốn một mô hình chuẩn chỉnh, nên tôi đã thiết kế nó dựa trên các thông số kỹ thuật trực tuyến bằng FreeCAD V1.1, rất chú trọng vào tính tham số (parametric), dễ chỉnh sửa và có tài liệu chú thích rõ ràng trong FreeCAD. Đây có lẽ là file FreeCAD gọn gàng nhất mà tôi từng làm. Bạn hãy thử khám phá file CAD, bảng tính và bản vẽ kỹ thuật nhé.

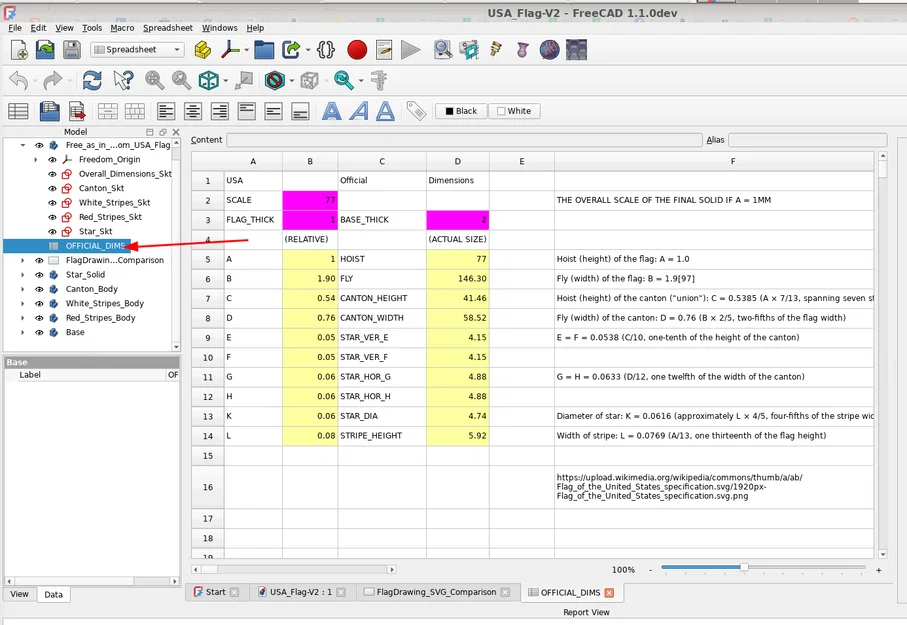

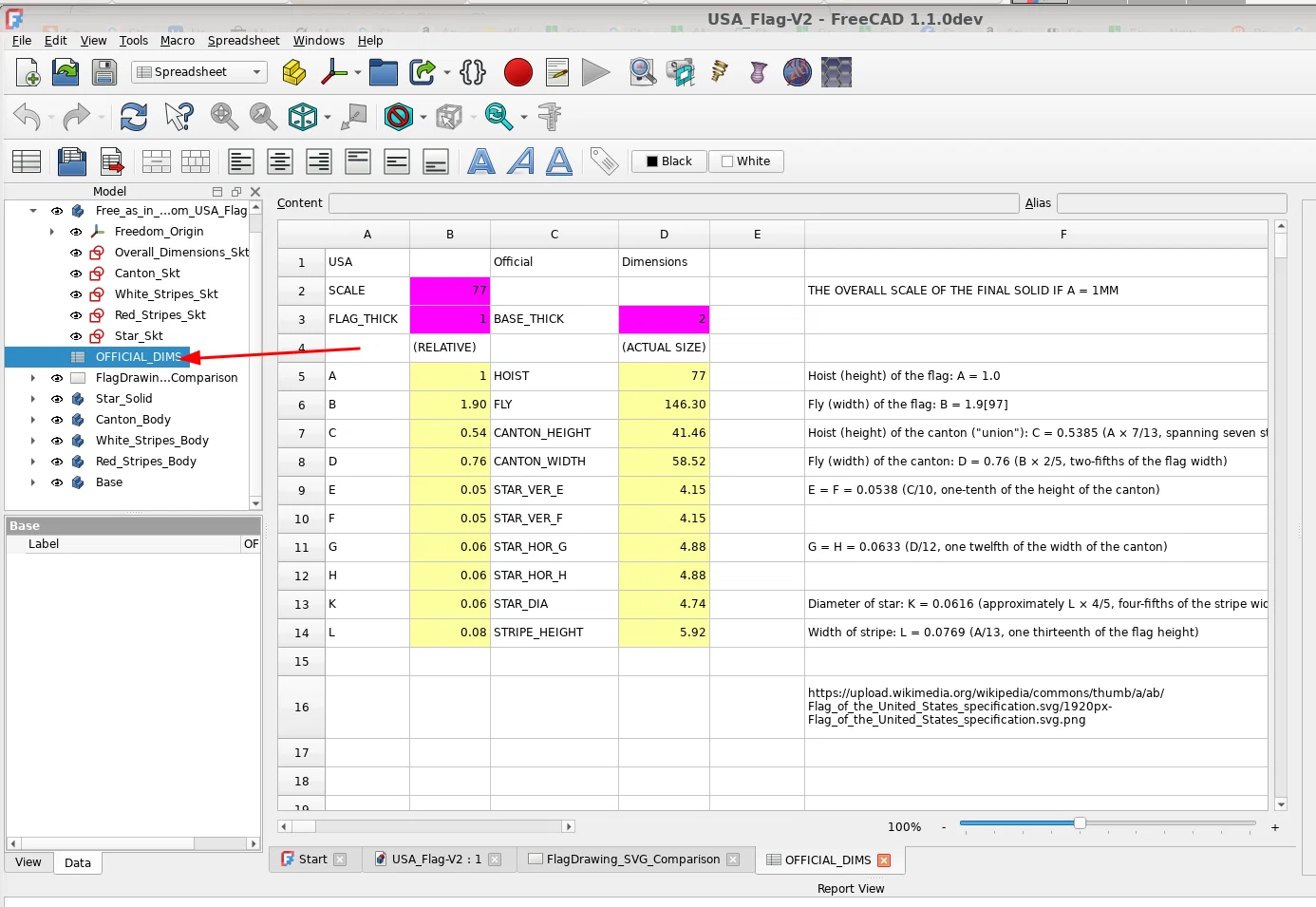

Bạn có thể dễ dàng chỉnh sửa file FreeCAD bằng cách nhấp vào bảng tính và điền vào 3 ô màu tím:

• Scale: Đây là chiều cao (chiều treo) của lá cờ.
• Flag_Thick: Độ dày của các phần màu đỏ, trắng và xanh.
• Base_Thick: Độ dày của phần đế giữ các khối màu đỏ, trắng và xanh lại với nhau. Nếu không có nó, mô hình vẫn hoạt động được nhưng rất dễ bị tách rời.

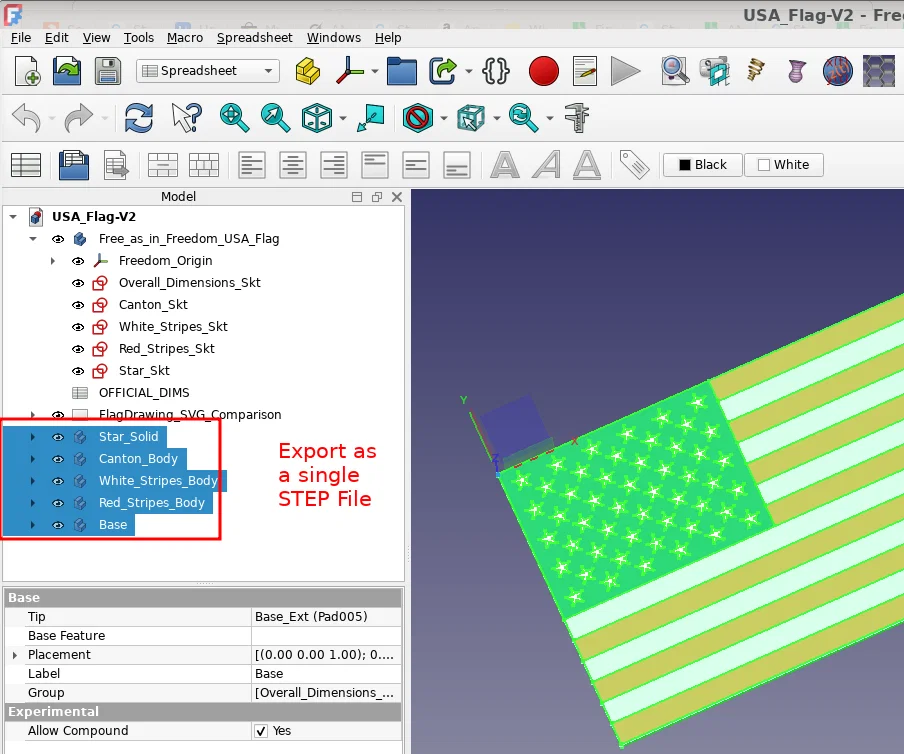

Sau khi đặt ba giá trị đó bằng mm theo kích thước bạn cần, hãy xuất 5 vật thể đó ra một file STEP duy nhất. Nhấn CTRL + Click chọn 5 vật thể phía dưới, sau đó chọn File→Export.

Tôi hy vọng file này giúp bạn học FreeCAD hoặc in được một lá cờ hoàn hảo, không có lỗi hay khiếm khuyết nào!

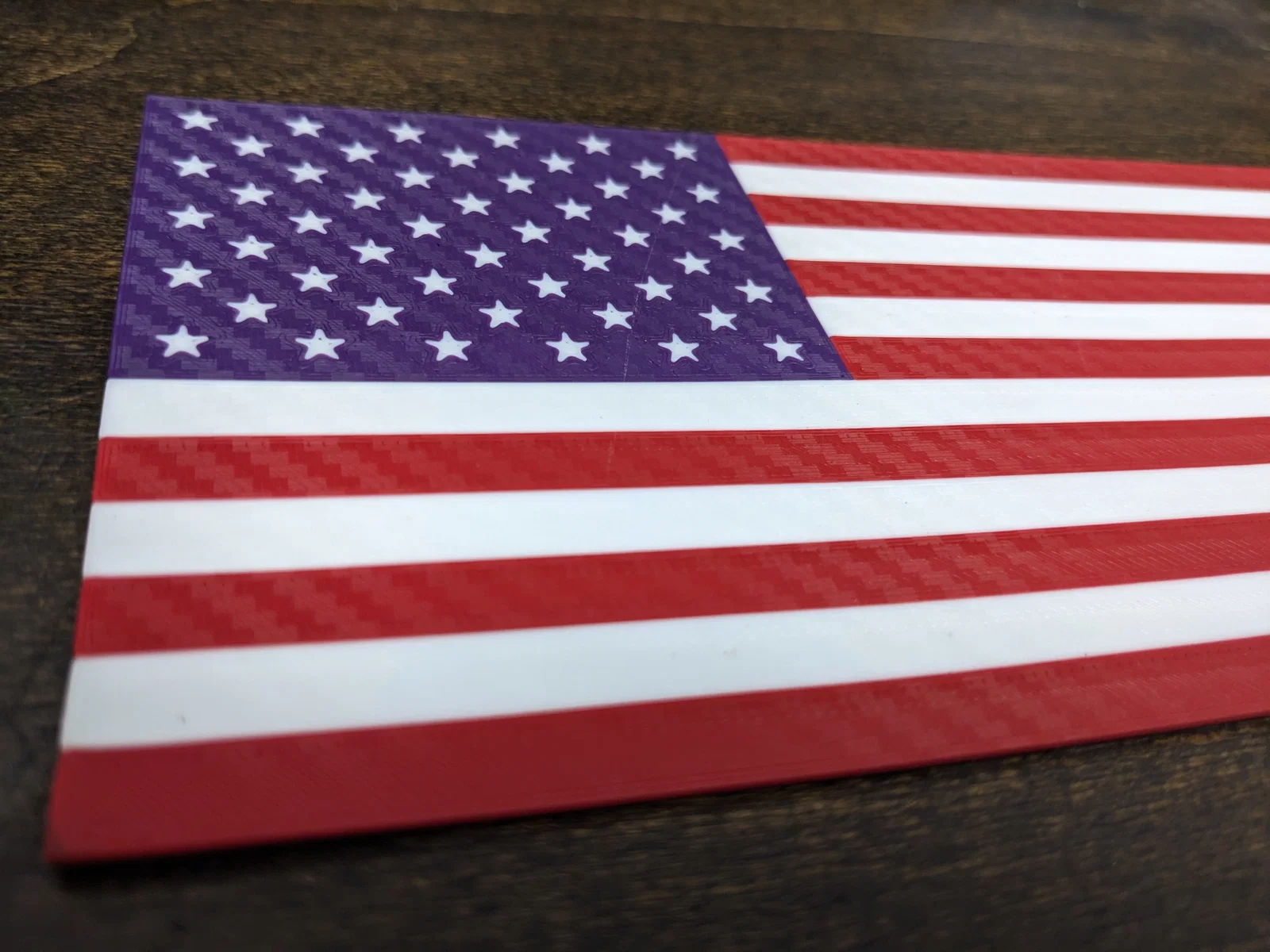

Nếu bạn có bộ đổi vật liệu, in úp mặt xuống sẽ cho kết quả đẹp nhất. Nếu không có, bạn có thể in ngửa và điều chỉnh độ cao của các khối màu đỏ, trắng, xanh theo từng bậc để giảm thiểu việc phải đổi vật liệu thủ công.
