Tay cầm thùng 5 gallon tiện dụng - Phiên bản Metric và SAE

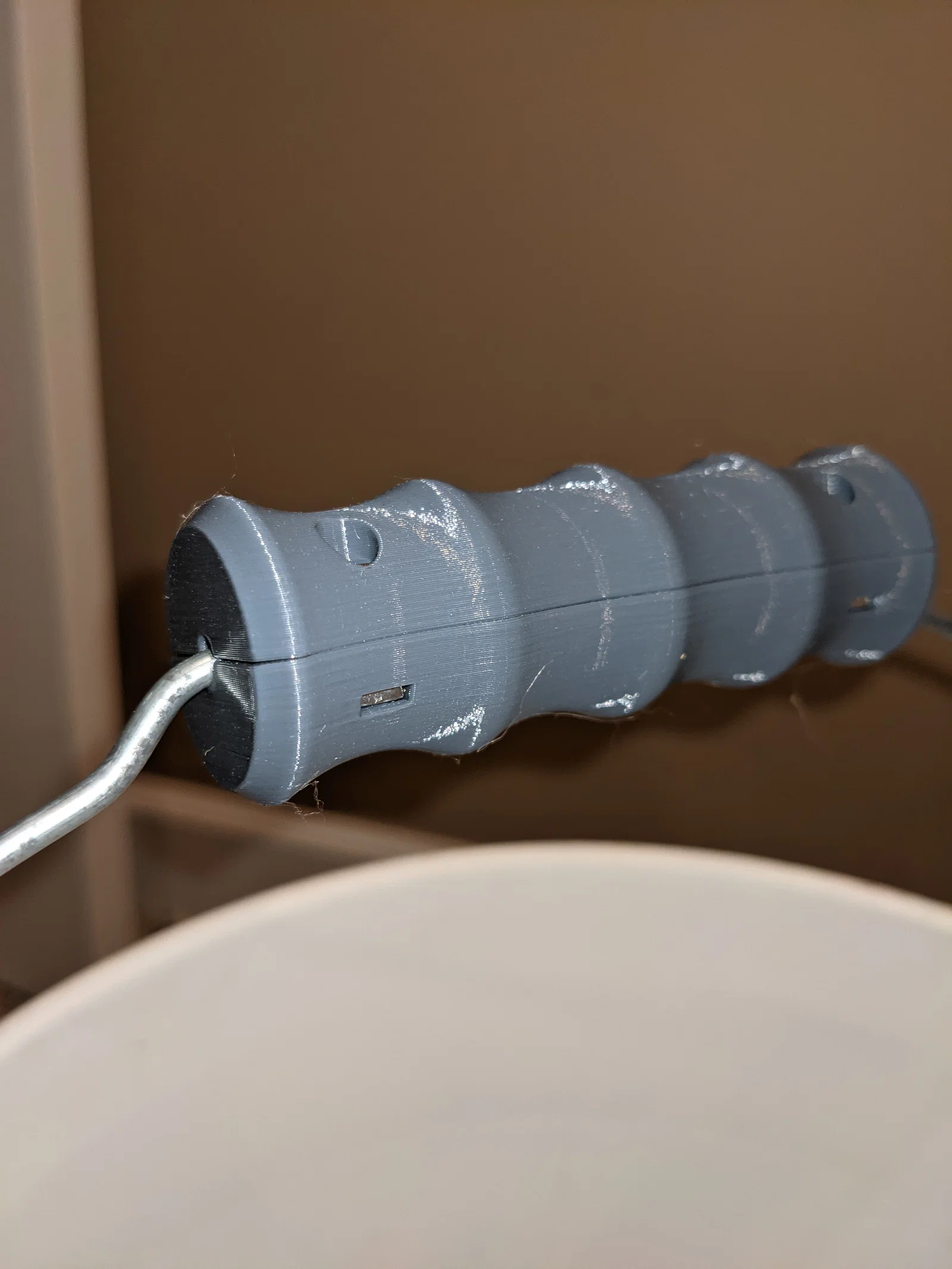

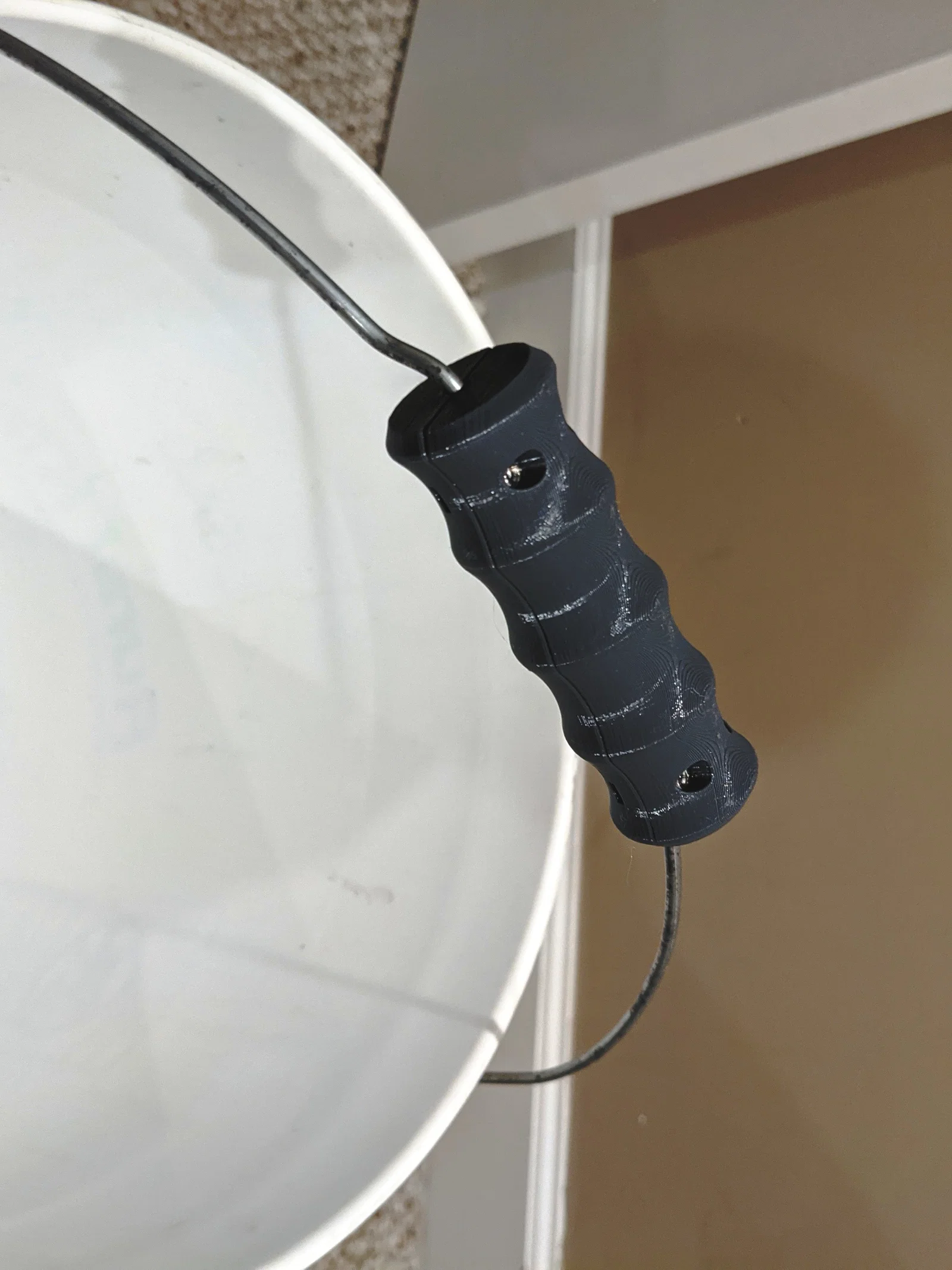

Cái tay cầm này sẽ thay thế cho phần tay cầm nhỏ và hay bị gãy đi kèm với các thùng 5 gallon (thùng 20 lít). Nó được thiết kế dựa trên loại quai xách thùng tiêu chuẩn làm bằng dây thép cỡ 10 gauge (đường kính 0.135"). Thông thường, các loại quai xách này sẽ có một đoạn uốn cong ở phía trên, bạn có thể cần phải nắn thẳng đoạn này để lắp tay cầm vào cho dễ. Có hai phiên bản, một loại lỏng và một loại chặt. Phiên bản lỏng có lỗ khoan 0.250", cho phép tay cầm có thể xoay tự do. Phiên bản chặt có lỗ khoan 0.150", thường cần siết chặt các ốc vít để ép hai nửa tay cầm lại với nhau do độ cong của dây thép. Sau khi lắp xong, loại này vẫn có thể xoay được nhưng thường sẽ giữ nguyên vị trí.

Cả hai mẫu đều được cố định bằng 4 bu lông và 4 đai ốc. Đối với phiên bản Metric, cần dùng bu lông M3x0.5 dài khoảng 12mm và đai ốc vuông. Đối với phiên bản SAE, phần cứng cần dùng là bu lông 4-40 dài khoảng ½" hoặc ngắn hơn cùng với đai ốc lục giác 4-40, vốn dễ tìm hơn đai ốc vuông ở Mỹ. Các lỗ khoan chìm đã được thiết kế để đầu bu lông lục giác chìm (socket head cap screw) nằm phẳng với bề mặt.

Mình in các mẫu này bằng chất liệu PETG, với 3 lớp vỏ (perimeters) cùng 4 lớp bề mặt trên và dưới. Máy in được thiết lập với đầu phun 0.4mm và chiều cao lớp in 0.20mm. Vì mô hình không có nhiều chi tiết nhỏ phức tạp nên bạn hoàn toàn có thể in bằng đầu phun 0.6mm, dù bề mặt có thể sẽ bớt mịn hơn một chút. Cả hai mẫu đều được thiết lập để in với mặt phẳng lớn tiếp xúc trực tiếp trên bàn in. Các khe lắp đai ốc vuông được thiết kế để bạn không cần dùng đến vật liệu hỗ trợ (support).
