Vỏ thay thế cho remote FAAC DL2 868 SLH (kèm cả bản 4 nút DL4!)

Vấn đề là gì?

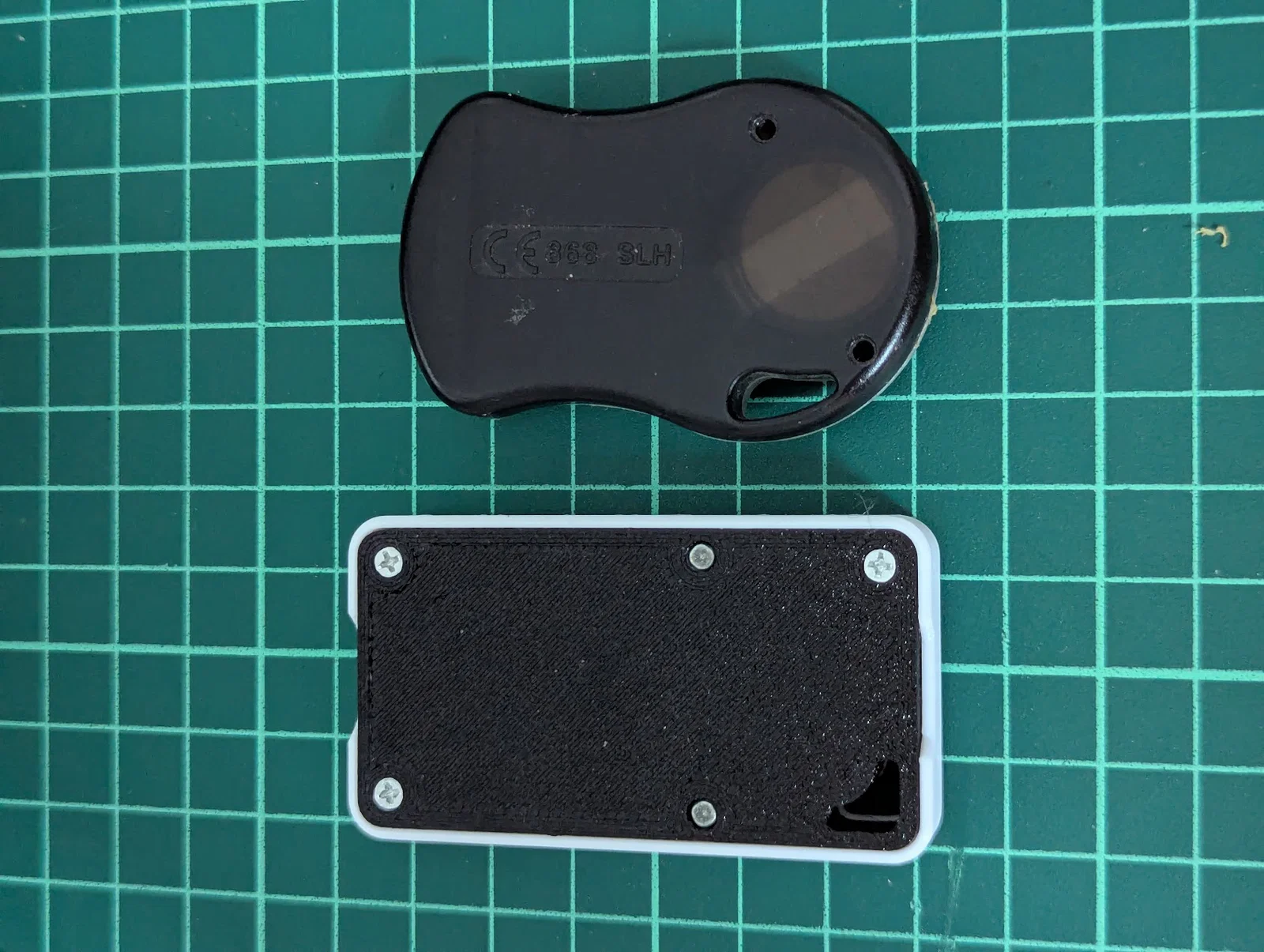

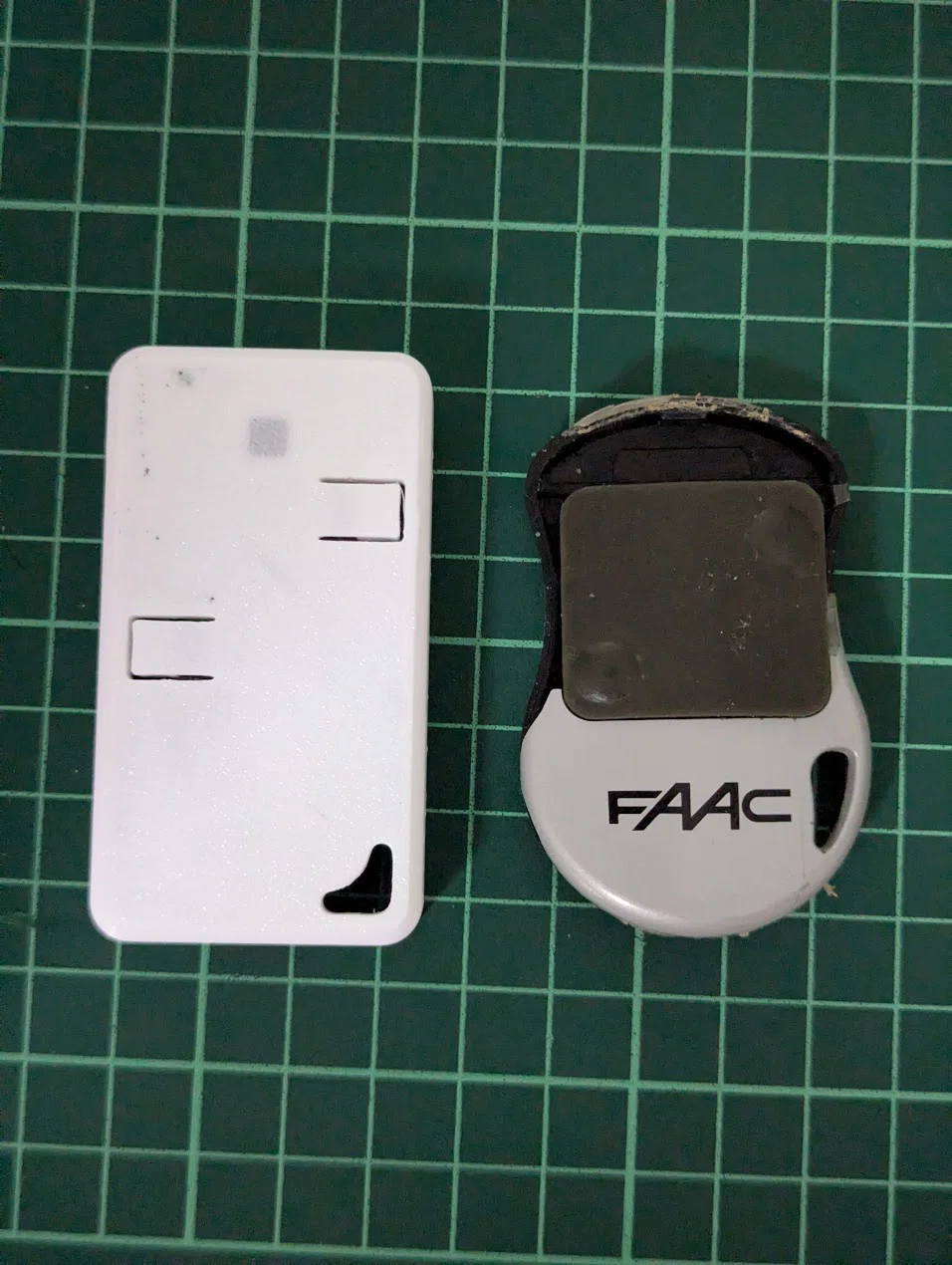

Mình đã tự thiết kế lại vỏ cho remote cửa cuốn FAAC DL2 868-SLH (dùng cho cửa gara/bãi xe của mình). Vỏ cũ của mình bị hỏng nhưng mạch điện bên trong vẫn còn tốt (mà mua mới kèm lập trình lại tốn tận 40€ lận).

Trước đó mình chỉ tìm được mẫu này, nhưng nó dùng khớp nối có vẻ hơi yếu và không chắc chắn.

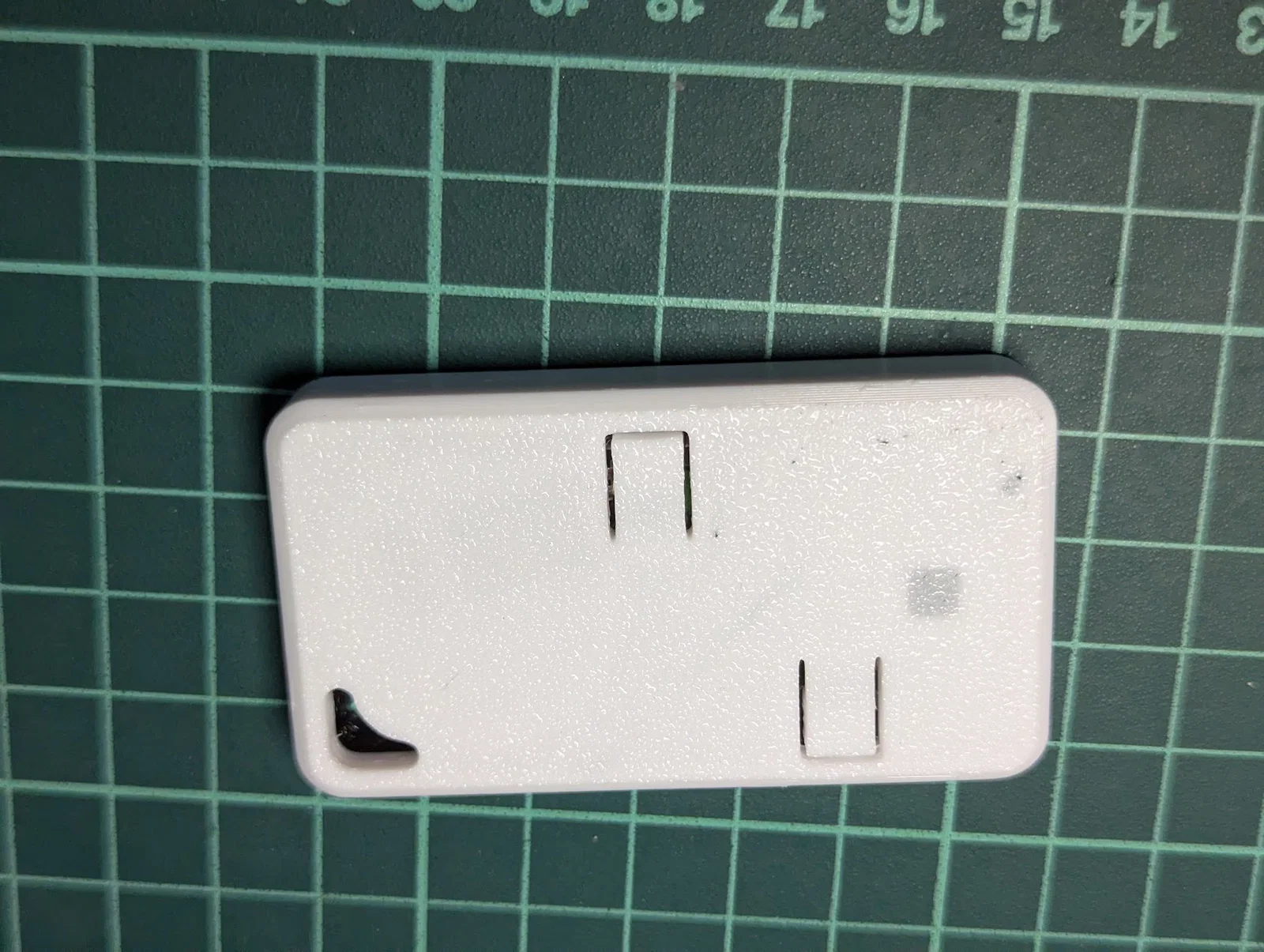

Đặc điểm của bản thiết kế này:

• Có ký hiệu + và - ở bên trong để bạn lắp pin đúng cực.
• Có lỗ nhỏ để xỏ dây đeo chìa khóa.

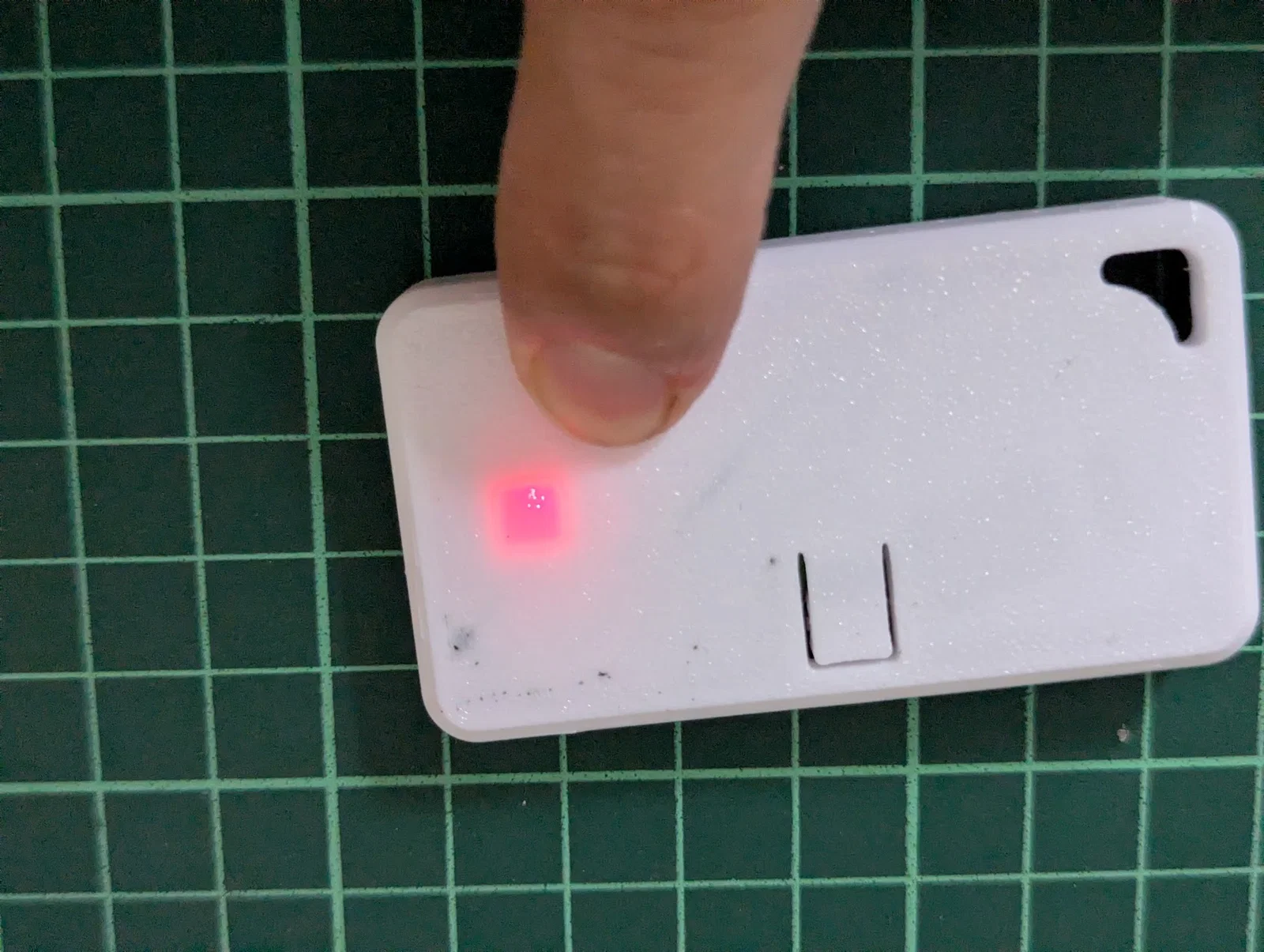

• Phần che đèn LED được in một lớp để vẫn nhìn thấy đèn tín hiệu mà không cần đục lỗ hở. Mình chưa thử với nhựa tối màu, nhưng với nhựa PETG trắng thì đèn sáng rất rõ.
• Mình có thêm vài khía nhỏ ở hai bên cạnh để dễ cạy vỏ ra hơn, vì hai mảnh vỏ khớp với nhau khá khít.

Mình đã tải lên các file STEP để nếu bạn nào cần chỉnh sửa thì dùng nhé.

Phiên bản DL4

Mình chỉ có bản DL2 (2 nút), nhưng tìm hiểu thì thấy có bản DL4 (4 nút). Mình đã thêm file 3MF và STEP cho bản này. Lưu ý là mình chưa test trực tiếp bản 4 nút, nhưng thiết kế dựa trên sự đối xứng nên chắc là ổn. Nếu bạn nào có remote DL4 và in thử, cho mình biết kết quả nhé!

Những thứ cần chuẩn bị:

Bạn có thể tận dụng lại linh kiện từ remote gốc. Dù mình có thêm vài lỗ vít, nhưng chỉ cần dùng hai lỗ ở góc đối diện là đủ chắc chắn rồi.

Bạn có thể dùng vít gỗ loại nhỏ đường kính 2mm, chiều dài từ 5-8mm nếu đã làm mất vít cũ. Với độ sai số máy in của mình thì hai mảnh vỏ khớp rất chặt, nên chỉ cần vít 5mm là đủ.

Lưu ý:

Vỏ này KHÔNG chống nước. Đây là dự án phức tạp nhất mình từng làm từ lúc mới bắt đầu in 3D vài tháng trước, nên mình chưa biết cách làm nút bấm kiểu kín nước.

Khuyên dùng nhựa PETG nếu bạn để remote trong xe hơi. Nhựa PLA có thể bị biến dạng do nhiệt độ cao (để xe ngoài nắng mùa hè là quá nóng đối với PLA).

Hướng dẫn lắp ráp

Cẩn thận trong quá trình làm để tránh làm chập mạch điện. Hãy thử lắp khớp hai vỏ trước để đảm bảo dung sai in đạt chuẩn.

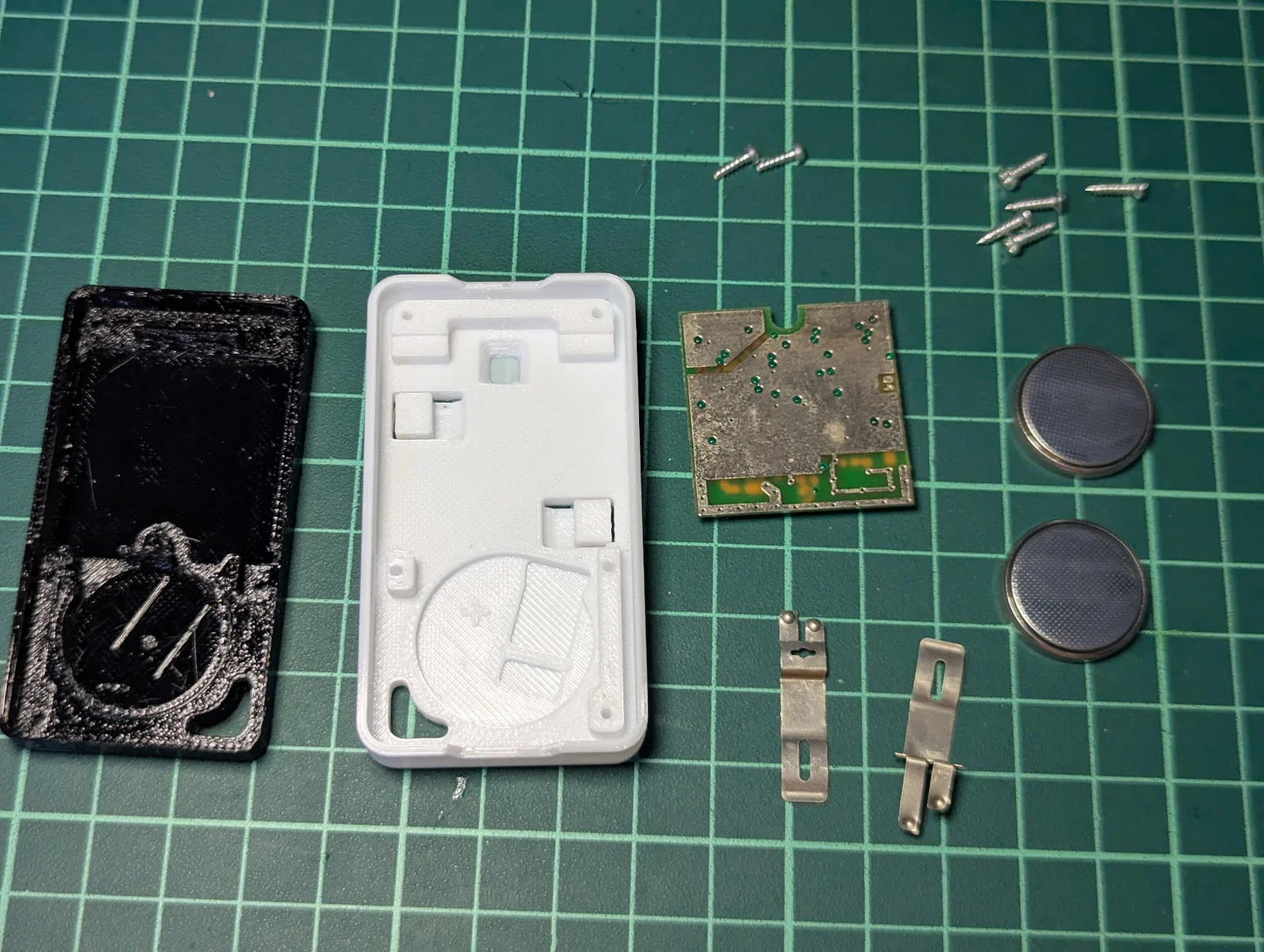

1- Tháo linh kiện từ remote cũ ra. Ngoài vỏ, bạn sẽ có:

• Hai con vít.
• Hai viên pin CR2032 (nên thay pin mới luôn cho yên tâm).
• Bảng mạch.
• Hai lá kim loại tiếp xúc pin.

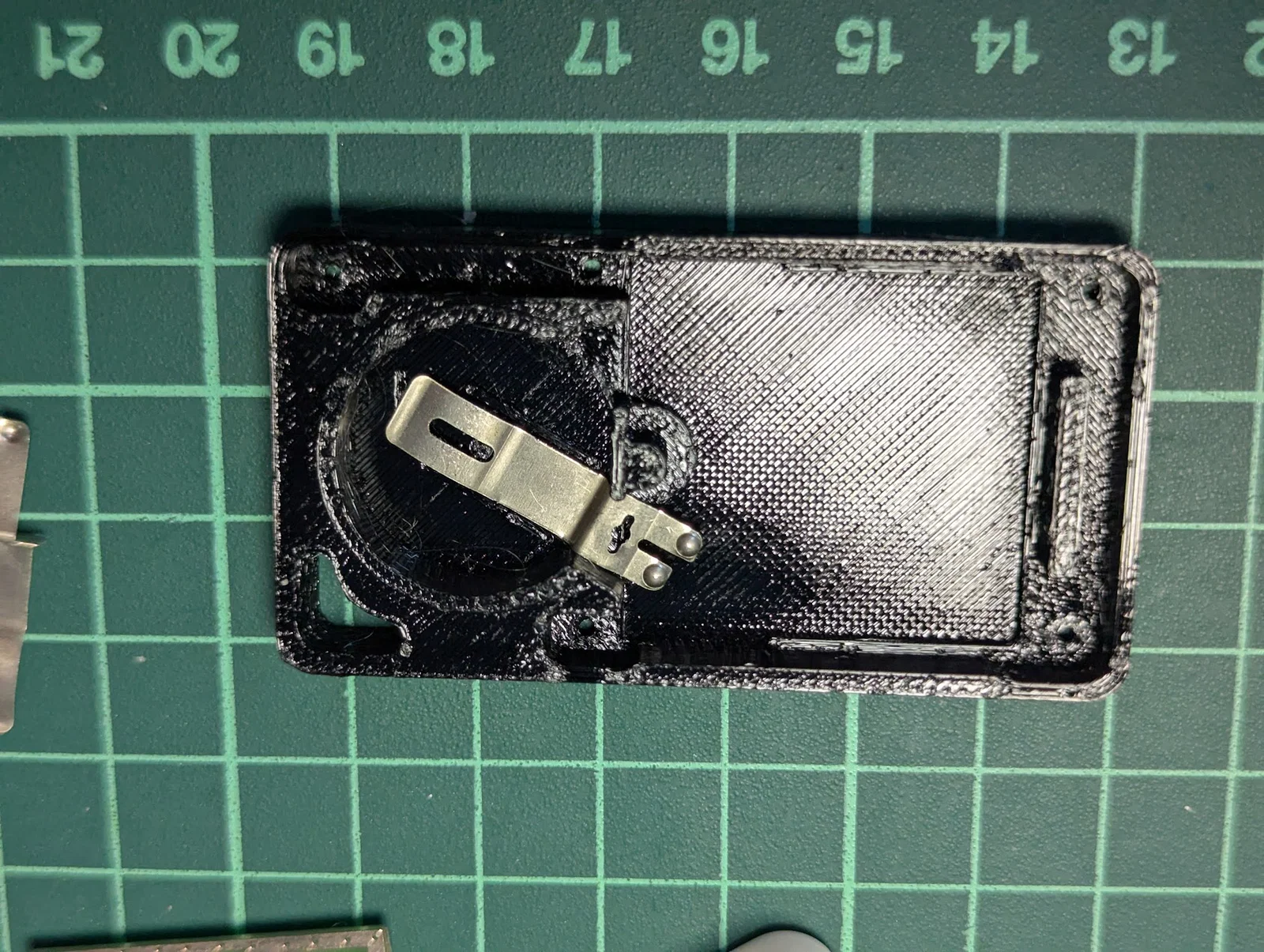

2- Lắp phần vỏ dưới trước (phần có 5 lỗ nhỏ). Đặt lá tiếp xúc âm vào; phần gập đầu tiên phải nằm bên trong vòng tròn pin để khớp với phần gờ nhô lên. Đây là lá kim loại phẳng hơn.

3- Đặt hai viên pin CR2032 vào, mặt (+) hướng lên trên.

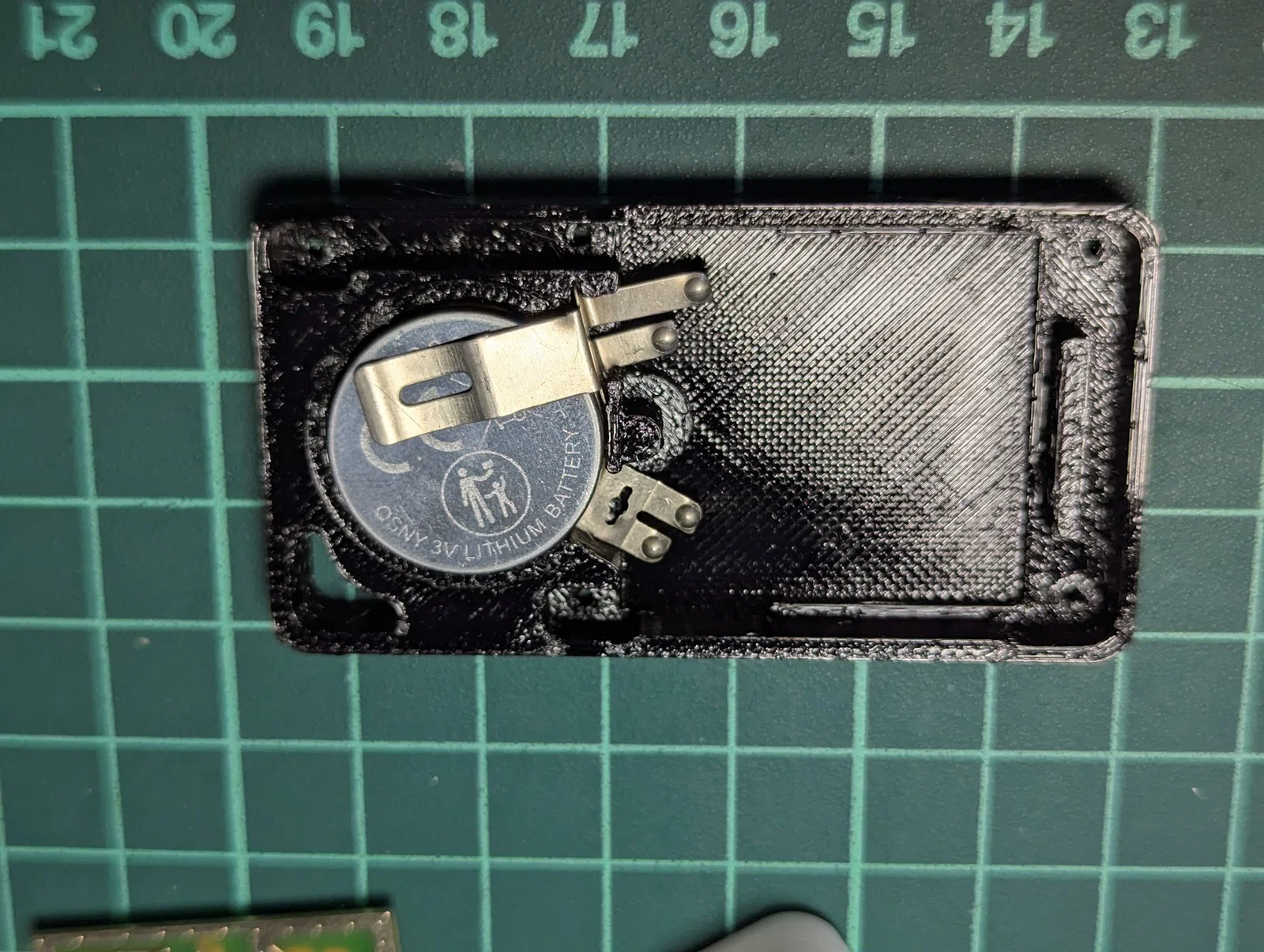

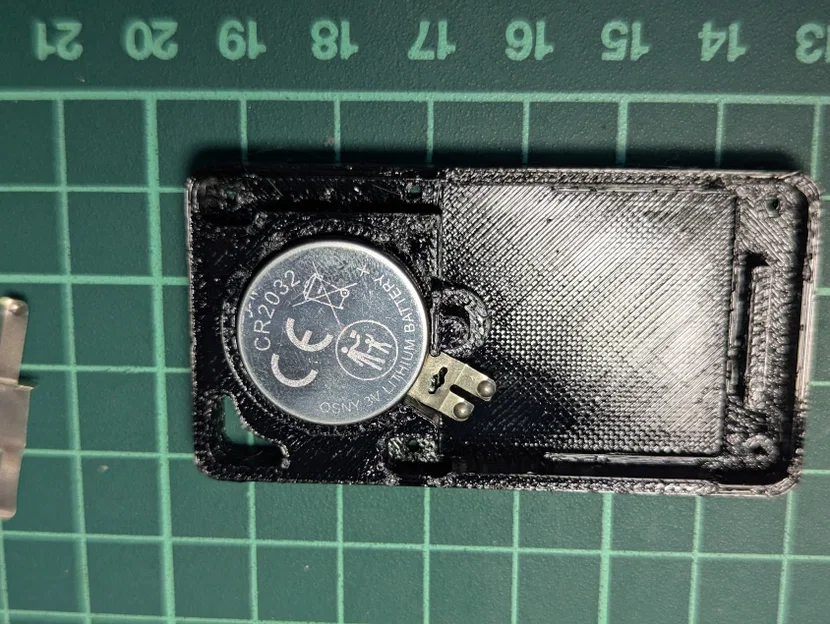

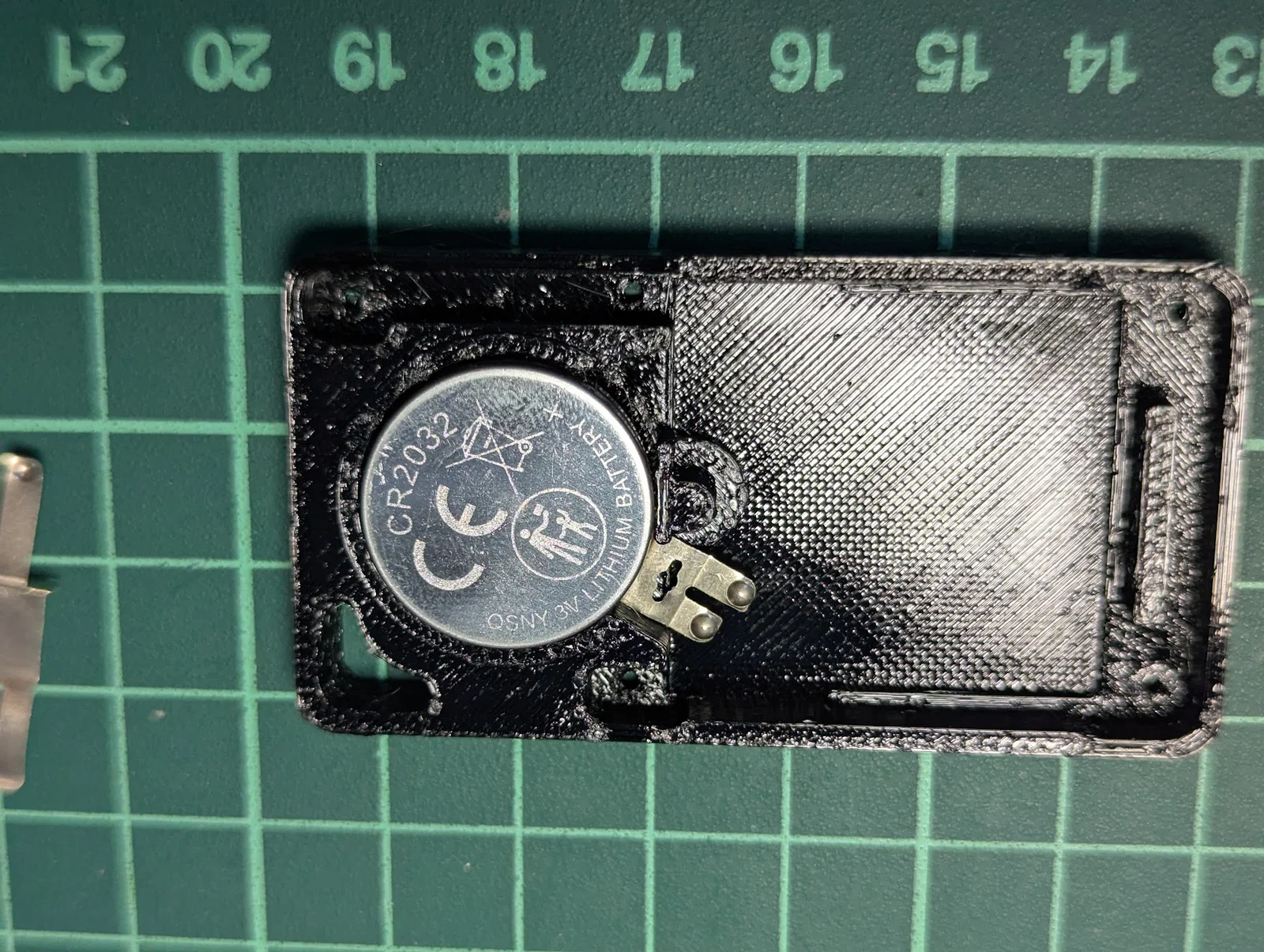

4- Đặt lá tiếp xúc còn lại (loại có phần gập lớn hơn) lên trên pin. Lá này có hai cái "tai" nhỏ, hãy đặt chúng vào đúng rãnh:

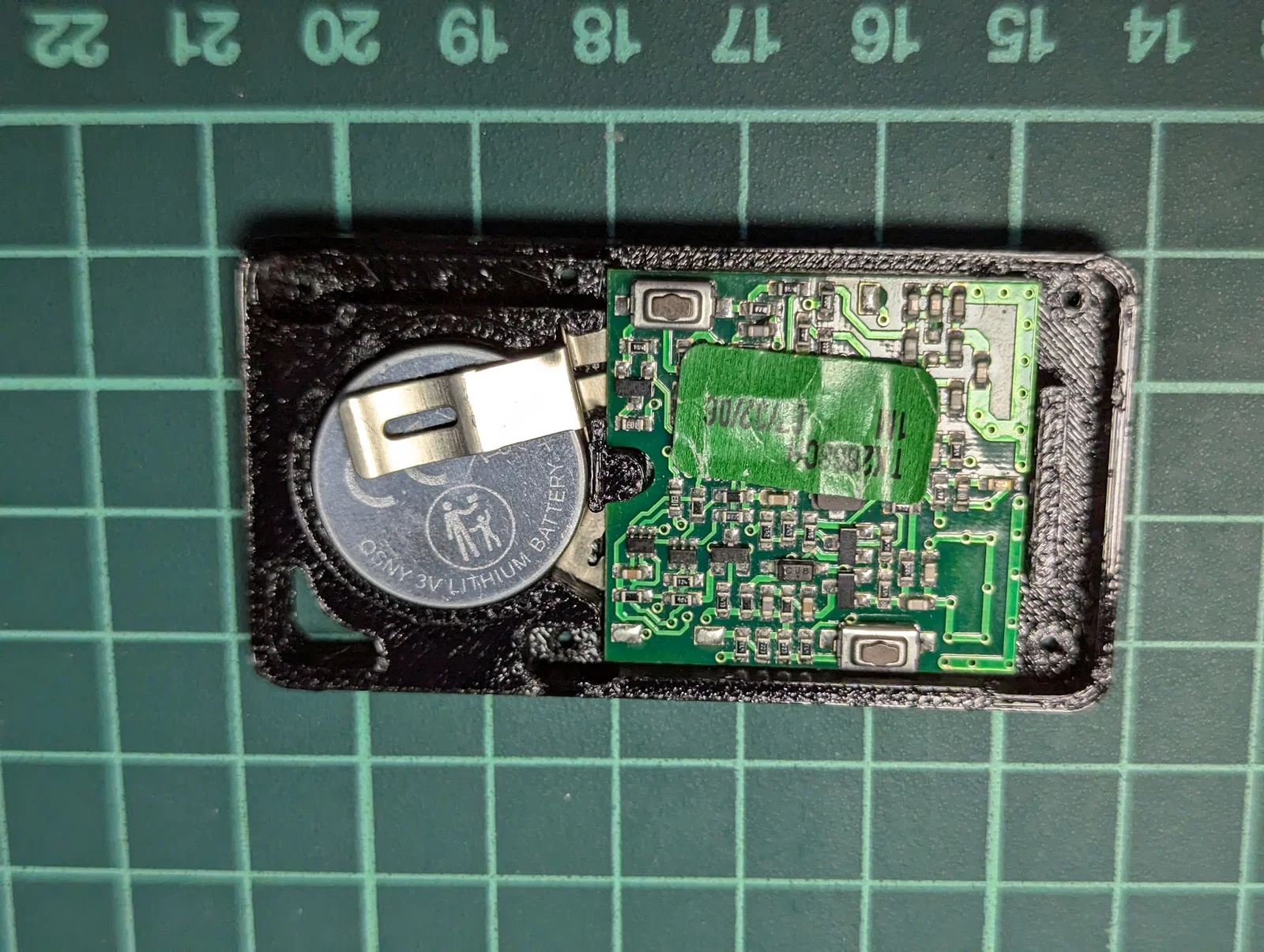

5- Đặt bảng mạch vào, nút bấm hướng lên trên và phần khuyết nằm cạnh pin. Lúc này tiếp xúc có thể chưa tốt lắm, nếu muốn test thì nhớ ấn nhẹ lên trên pin (nếu ấn vào bảng mạch, cực (+) có thể bị hở).

6- Úp nắp trên xuống. CẨN THẬN BƯỚC NÀY, hãy đặt trên bề mặt phẳng và ấn đều các phía. Nắp trên tạo áp lực lên đầu nối (+), nếu ấn lệch có thể làm lệch bảng mạch hoặc lá tiếp xúc.

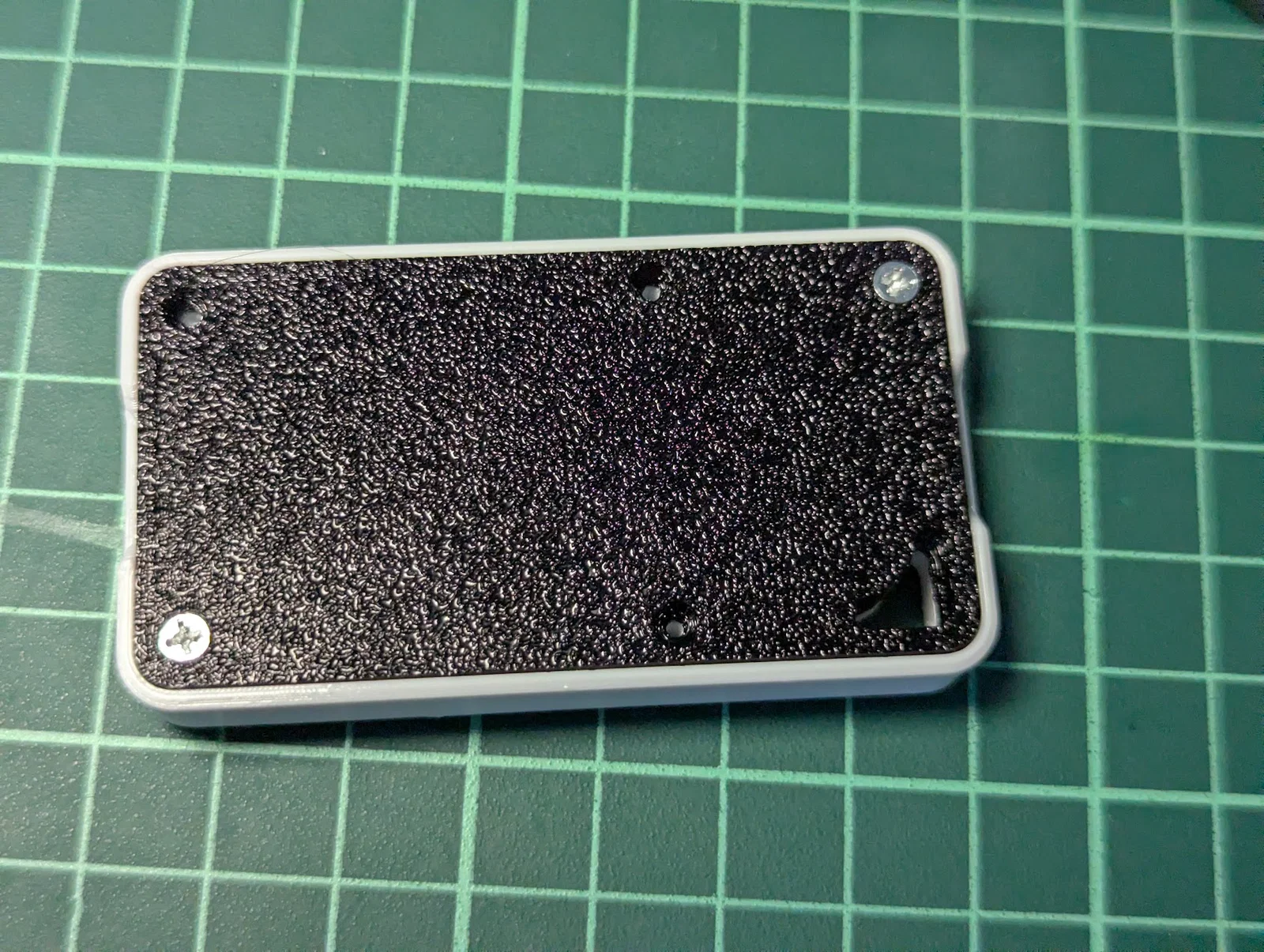

7- Thử các nút bấm. Lắp vít vào. Nếu bạn dùng nhựa tối màu, có thể sẽ không thấy đèn tín hiệu xuyên qua vỏ được đâu nhé.
