Case máy tính SFF Mini ITX Steam Machine v2 Airflow

CẬP NHẬT 2: Đã sửa lại các lỗ bắt ốc để vặn chắc chắn hơn. CẬP NHẬT: Đã sửa lại phần bo tròn ở tấm đế gắn mainboard và các lỗ ốc ở tấm mặt trước.

Để lắp ráp bộ case này, bạn cần chuẩn bị:

• Ốc vít loại 6#32 dài 8mm (mình đã chỉnh lại kích thước lỗ để dùng chung một loại ốc, bạn nên mua ốc dài rồi dùng kềm hoặc máy dremel cắt bớt):
  • 12 con cho tấm mặt sau và mặt trước
  • 4 con cho nguồn Flex hoặc SFX
  • 2 con cho giá đỡ USB
  • 4 con cho mainboard
• 12 viên nam châm (3x10mm)
• Tản nhiệt CPU:

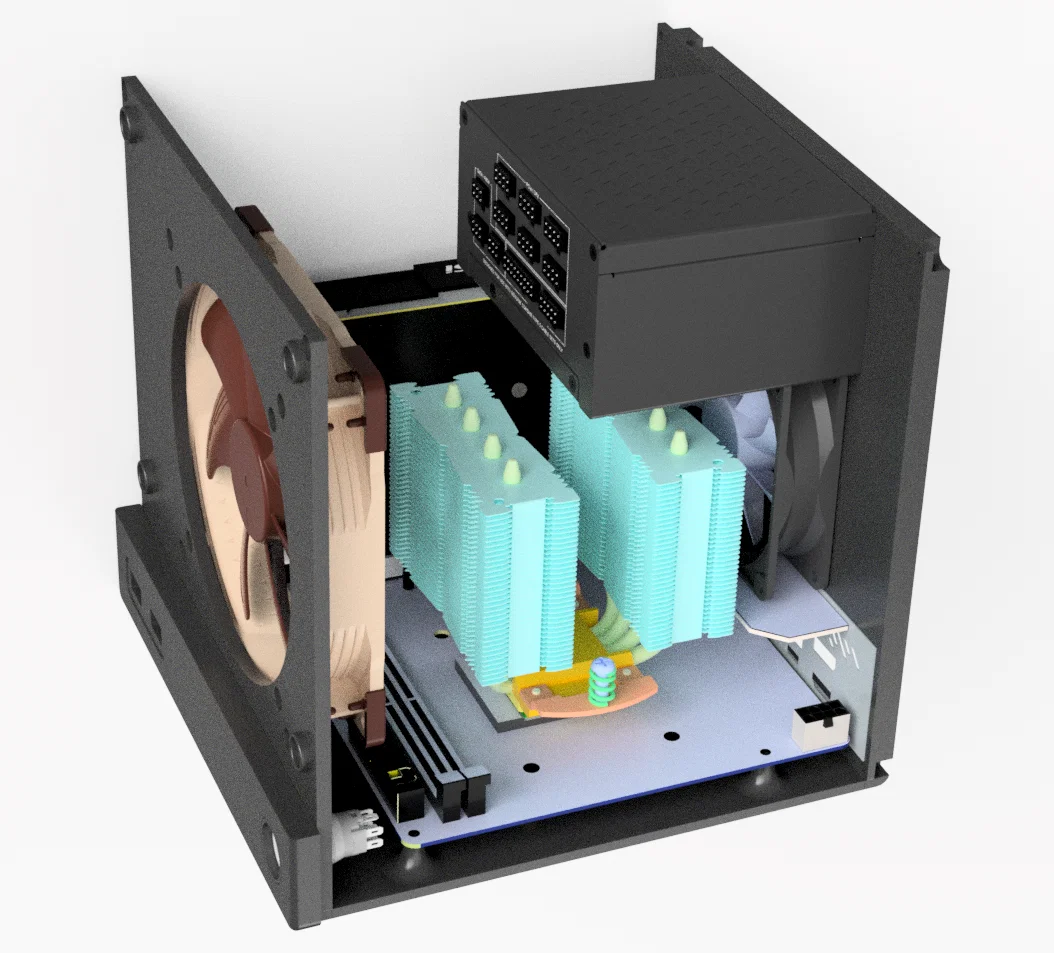

  • Cooler Master Hyper 212 tương thích với chiều cao lên đến 190mm (dùng tấm flex_backpanel)

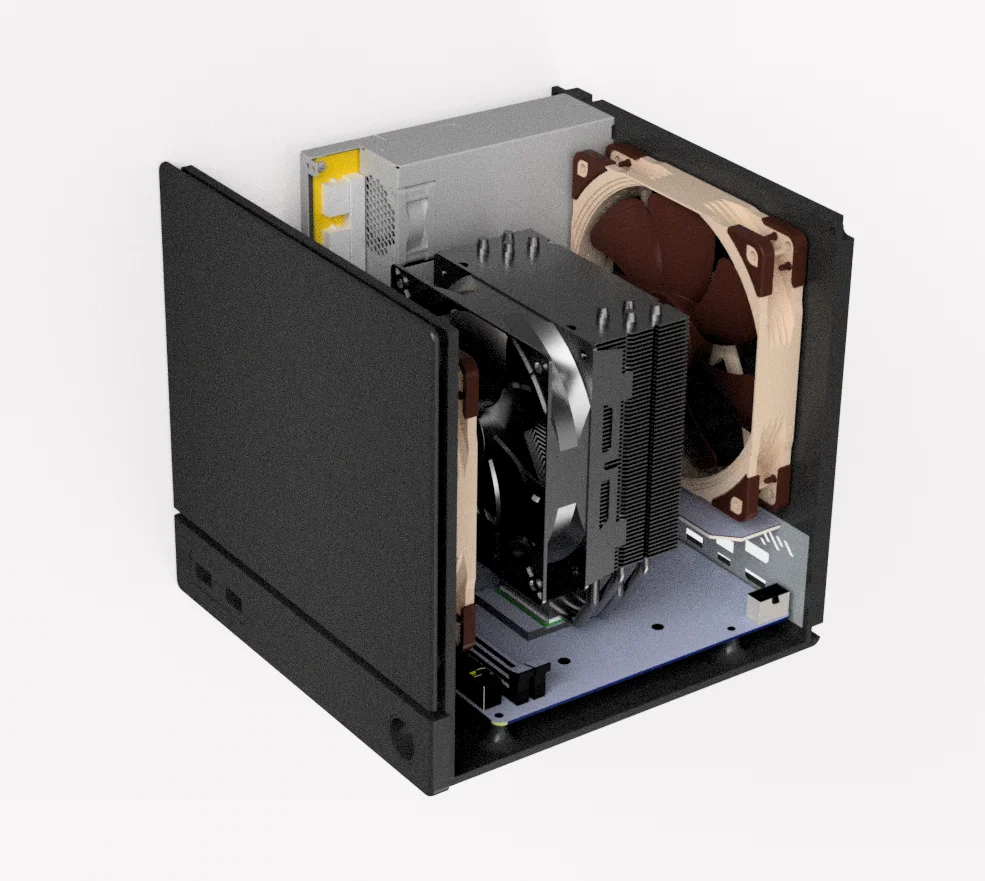

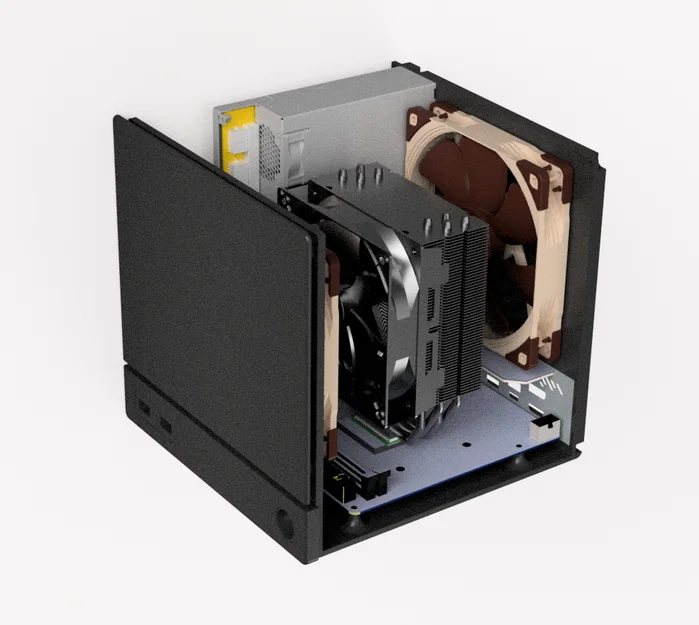

  • Noctua NH-U9S tương thích với chiều cao lên đến 130mm (dùng tấm sfx_backpanel)
• Card đồ họa (GPU):

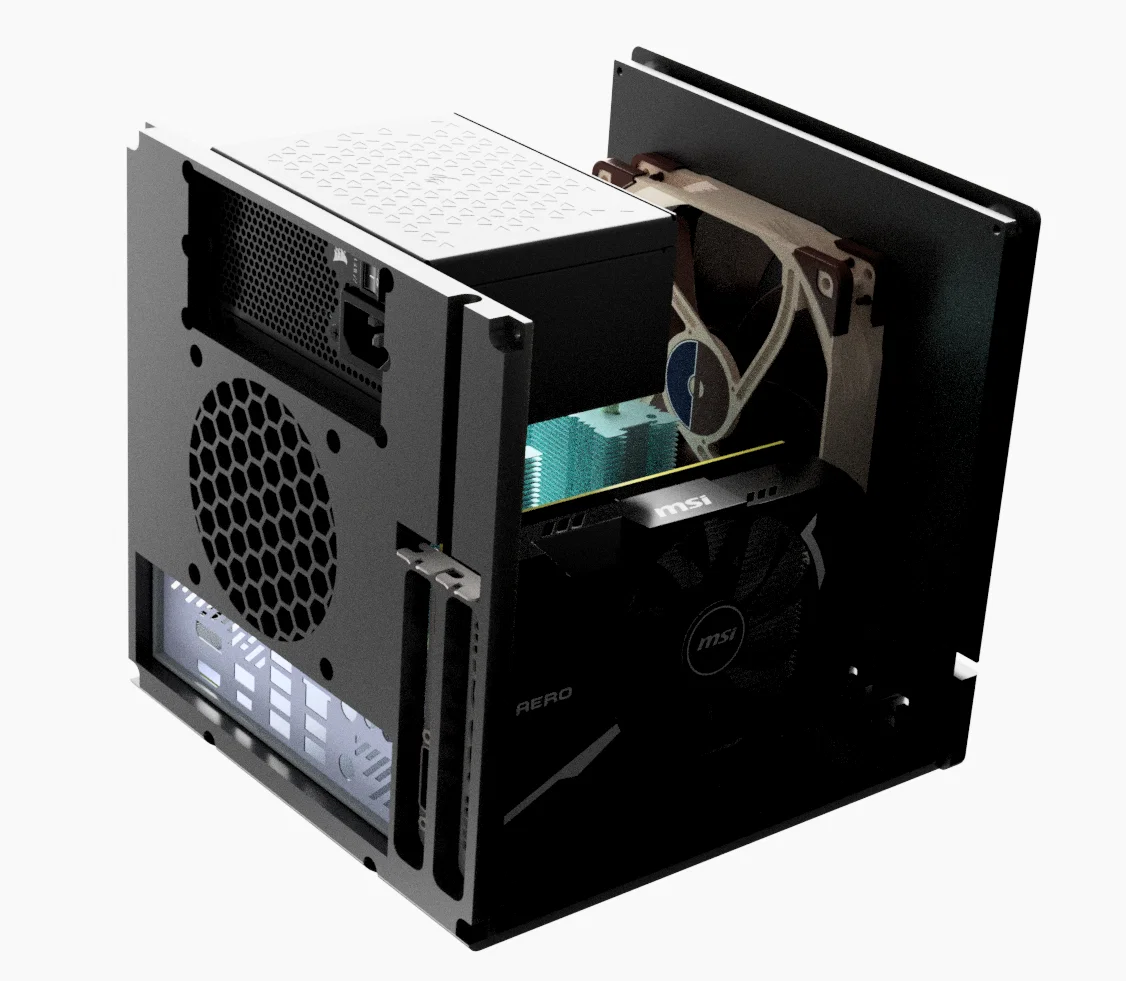

  • Hỗ trợ Power Color RX 6600 XT (hoặc các dòng tương đương), chiều dài tối đa 200mm
• Mainboard:
  • Mọi dòng Mini ITX đều dùng được
• Quạt mặt trước:
  • Dùng quạt 140mm hoặc 120mm, độ dày tối đa 25mm
• Quạt mặt sau:
  • Quạt 92mm dày 25mm (nếu dùng tấm sfx_backpanel)
  • Quạt 120mm hoặc 140mm dày 25mm (nếu dùng tấm flex_backpanel)
• Cáp USB 3.0 (2 cổng), loại 0.3m là vừa đủ. Xem tại đây
• Nút nhấn nguồn có đèn LED, cáp 60cm, đường kính 19mm. Để dễ lắp hơn, bạn có thể hàn lại dây hoặc dùng loại nút bấm low-profile, miễn là đường kính 19mm. Xem tại đây
• 4 miếng đệm cao su 21mm làm chân đế.
