Trợ lý ăng-ten Yagi DIYagi - Phiên bản Alpha

Đây là một phần của một dự án lớn hơn nhiều, sẽ được phát hành trong nhiều phiên bản để giúp những người HAM/SDR xây dựng ăng-ten của riêng họ. Phiên bản beta cũng sẽ sản xuất cột ăng-ten, và hiện tại nó đang ở trên máy in (nếu bạn đang đọc điều này trong tương lai). Phiên bản đầy đủ sẽ tự động hóa toán học về vị trí ăng-ten dựa trên tần số mong muốn. Hãy theo dõi tôi để biết thêm về khoa học này~

Thiết kế đơn giản này cho phép bạn gắn dây đồng 6 gauge lên…chà, bất kỳ thứ gì!

Làm một ăng-ten yagi không quá phức tạp, và có các công cụ có sẵn để giúp với toán học (liên kết bên dưới). Một ăng-ten yagi bao gồm các yếu tố sau: director, dipole và reflector. Các director thu tín hiệu theo hướng, với reflector phản hồi lại các hài. Dipole nhận tín hiệu. Thường thì có nhiều director, mỗi cái tăng cường độ lợi. Bản dựng của tôi sử dụng ba cái.

Khoảng cách & chiều dài của dây được xác định dựa trên tần số mong muốn (xem: https://www.qsl.net/4nec2/). Những người tại https://www.eeweb.com/lets-build-the-yagi-antenna/ có một hướng dẫn khá hay về quá trình này, vì vậy tôi sẽ không đi quá sâu vào bản dựng này.

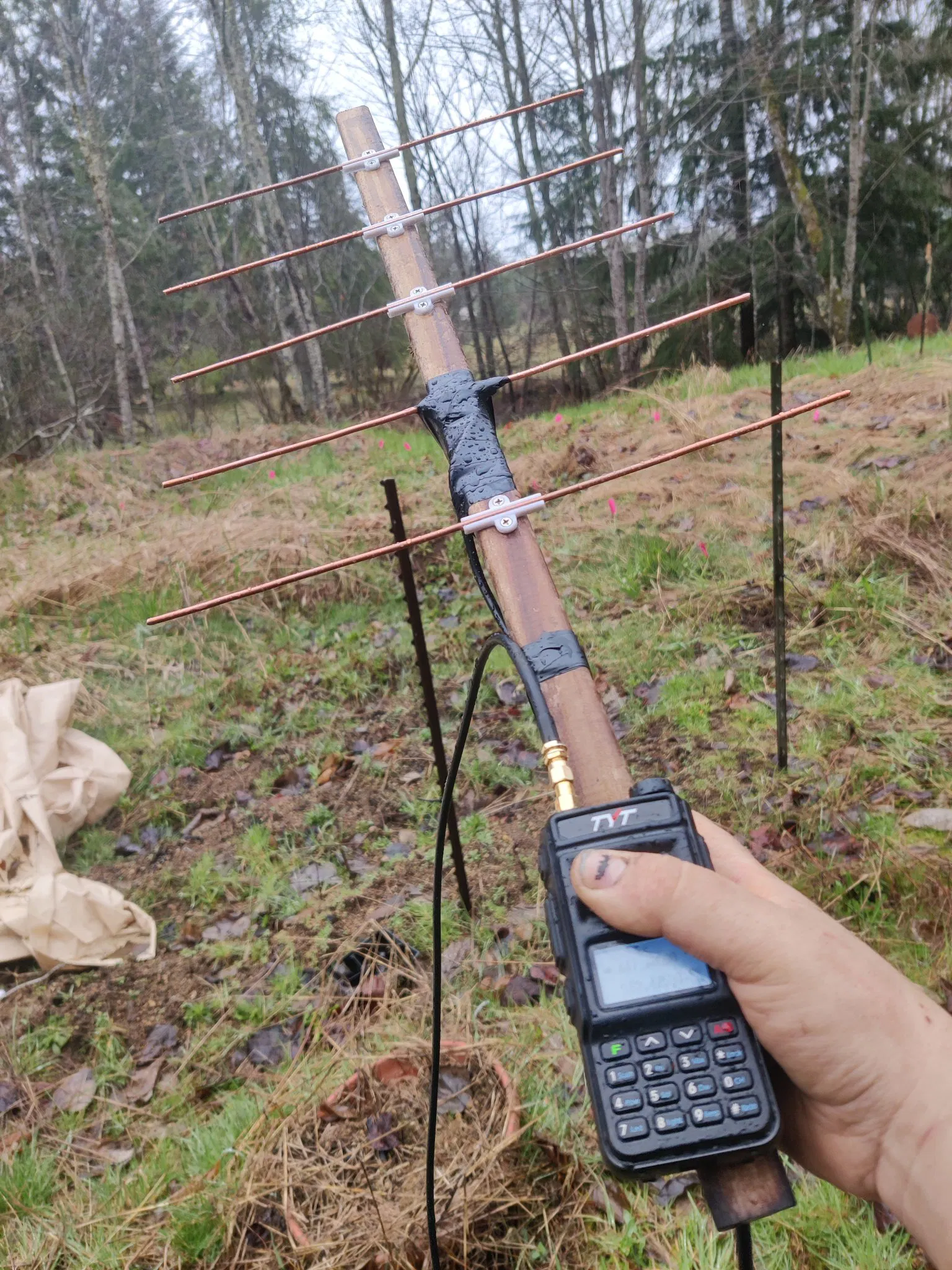

Hãy lấy cho mình một ít gỗ vụn 2x2 dài khoảng một mét. Càng nhẹ càng tốt. Dây được cắt và đặt vào giá đỡ dây ở khoảng cách thích hợp. Dipole được chia đôi với một khoảng trống giữa hai phần, cho phép bạn kết nối coax của mình. Dây đồng trục được kết thúc. Chúng tôi đã sử dụng SMA để đơn giản hóa việc kết nối với một HT.

./HappyHacking

Liên kết:

https://www.eeweb.com/lets-build-the-yagi-antenna/ https://www.qsl.net/4nec2/
