Hệ thống trưng bày sản phẩm với bàn xoay cho airbrush

Trạm Phun Sơn/Đối Tượng In 3D (Xoay)

Giới thiệu

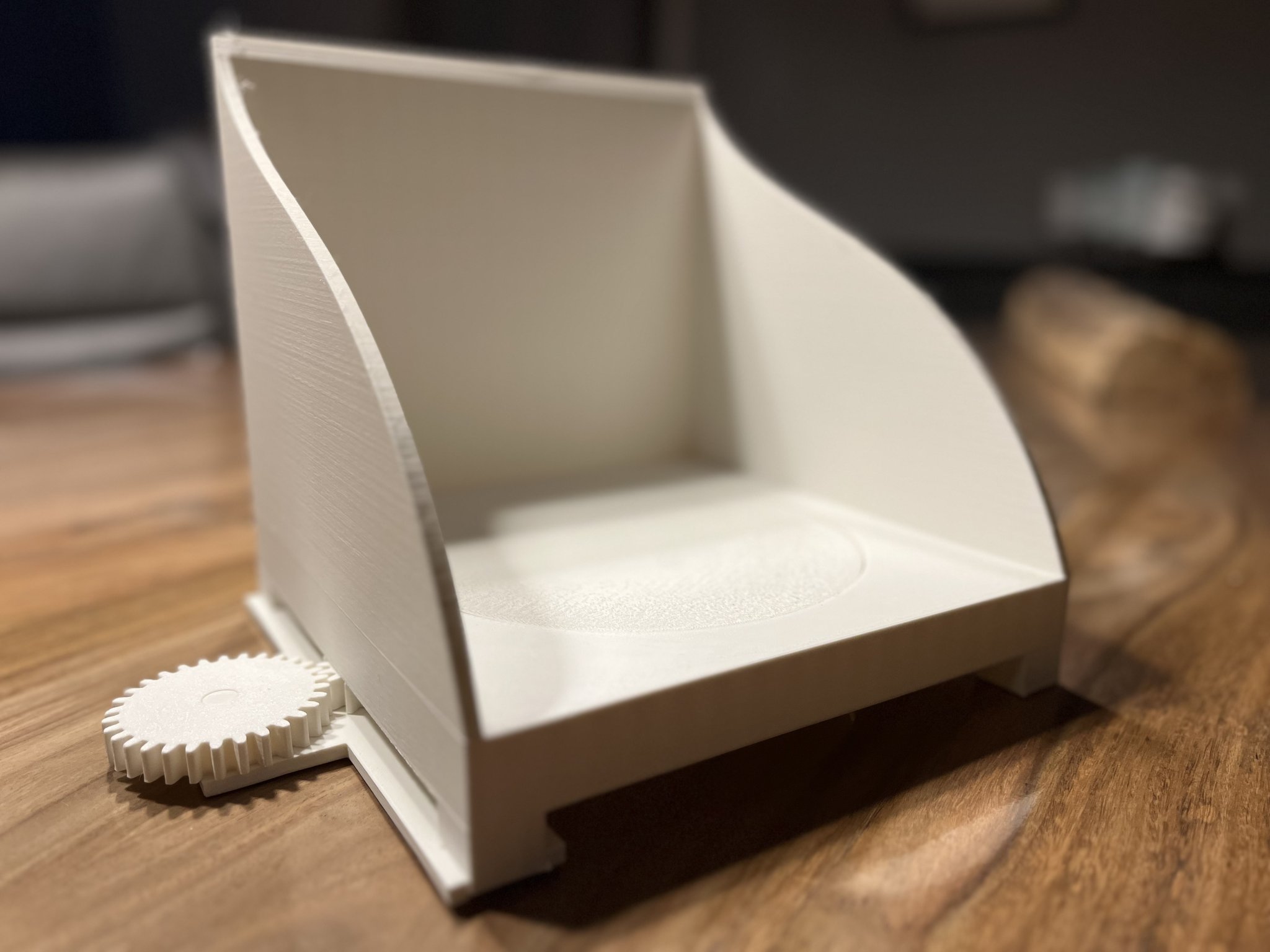

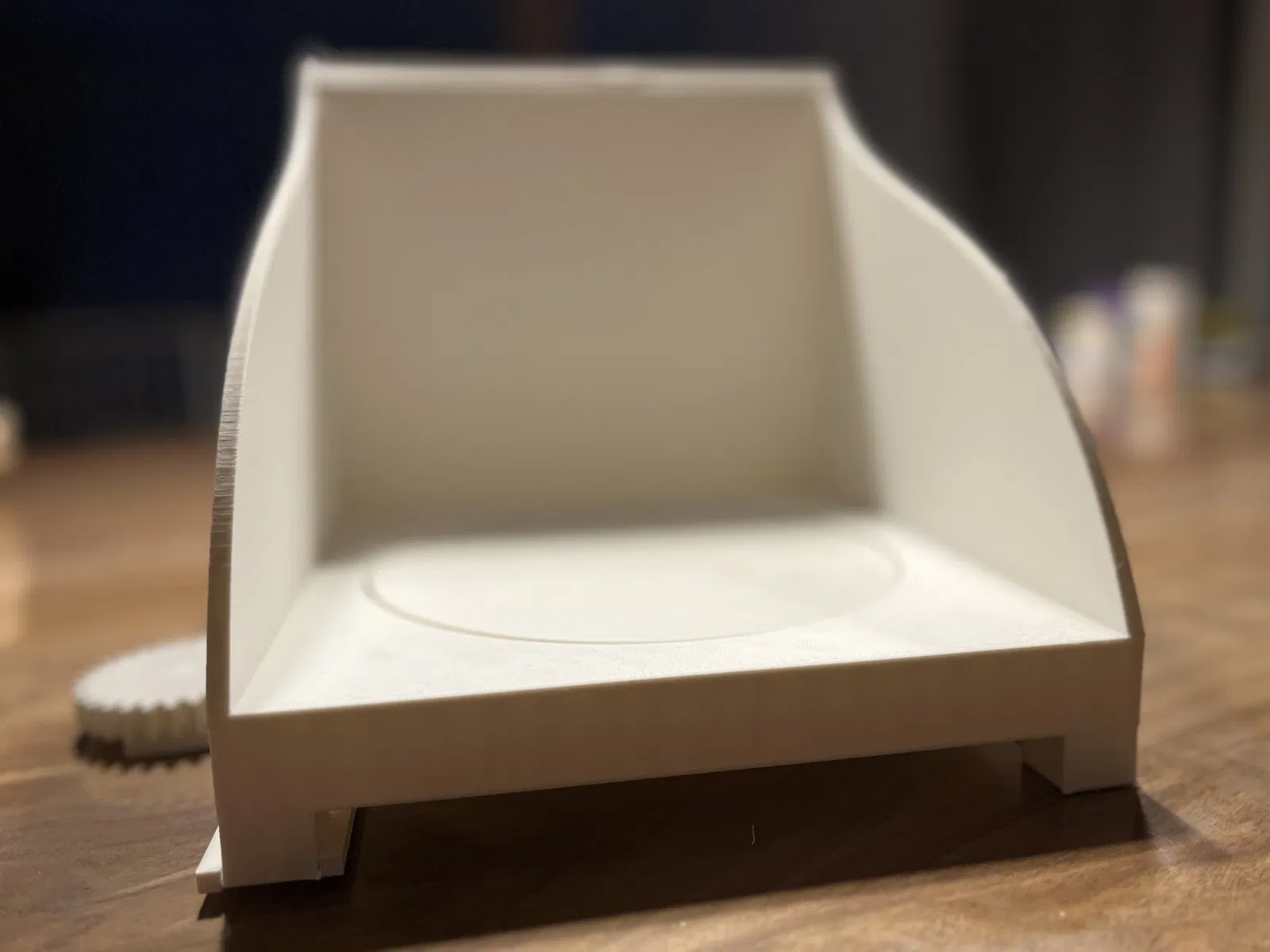

Tôi đã thiết kế một Trạm Phun Sơn/Đối Tượng in 3D với một đĩa xoay, cung cấp một giải pháp tiện lợi cho việc phun sơn và trưng bày sản phẩm. Trạm này bao gồm ba quy trình in 3D riêng biệt:

1. Vỏ chính (220mm x 220mm)
2. Đĩa xoay (172mm đường kính)
3. Bánh răng, giá đỡ bánh răng, và các thành phần "động cơ"

Động lực

Động lực chính đằng sau thiết kế này là để tạo điều kiện cho quá trình phun sơn cho các mô hình in 3D trong khi ngăn chặn sơn vô tình chạm vào bề mặt làm việc. Trạm này cho phép xoay các đối tượng mà không cần tiếp xúc vật lý, nhờ vào đĩa xoay đi kèm.

Tính năng

- Tuân thủ kích thước xây dựng tối đa của các máy in 3D (220x220mm).
- Thiết kế cực kỳ chắc chắn để ổn định trong quá trình sử dụng.
- Nền tảng đa năng để trưng bày sản phẩm trên nhiều nền tảng khác nhau như quảng cáo rao vặt hoặc eBay, nâng cao trình bày sản phẩm.

Phiên bản

Ngoài phiên bản tiêu chuẩn, tôi đã tạo ra hai phiên bản thay thế:

1. Phiên bản Tường Nhỏ Hơn (Spraybox_smaller_walls + RotatingDisk_smaller_walls): Có tường mỏng hơn để giảm tiêu thụ vật liệu, làm cho nó trở thành một lựa chọn tiết kiệm.

2. Phiên bản Cạnh Thẳng (straight_edges): Được thiết kế với các cạnh thẳng, lý tưởng cho các tình huống khi bạn muốn kéo một lớp phim hoặc bọc lên trạm để bảo vệ hoặc tùy chỉnh.

Xin lưu ý rằng tôi chủ yếu tập trung vào phiên bản tiêu chuẩn, và tôi không thể cung cấp phản hồi cụ thể về hiệu suất của các phiên bản thay thế. Chúng có sẵn cho người dùng với các nhu cầu và sở thích khác nhau.

Cấu trúc Thư mục

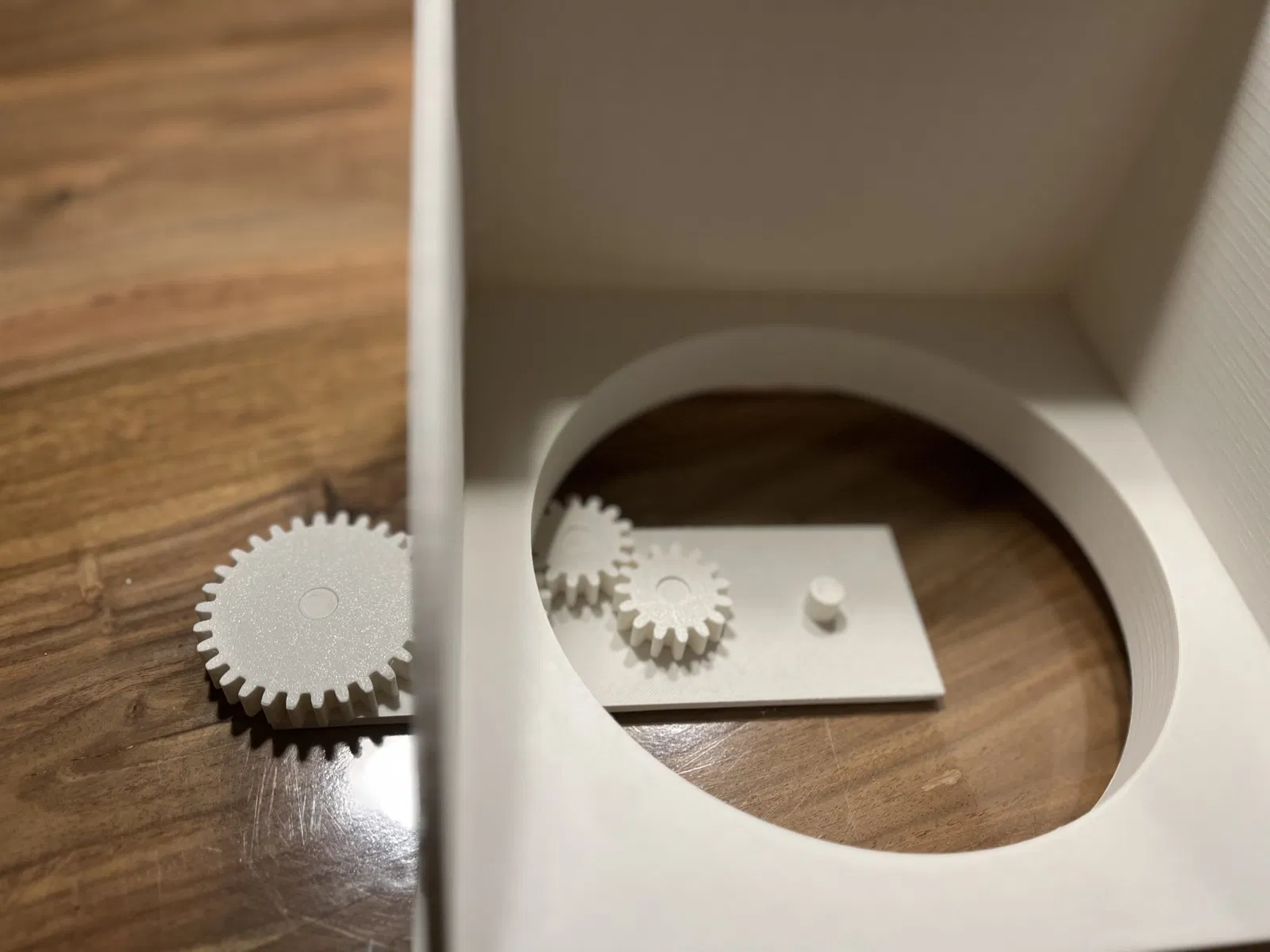

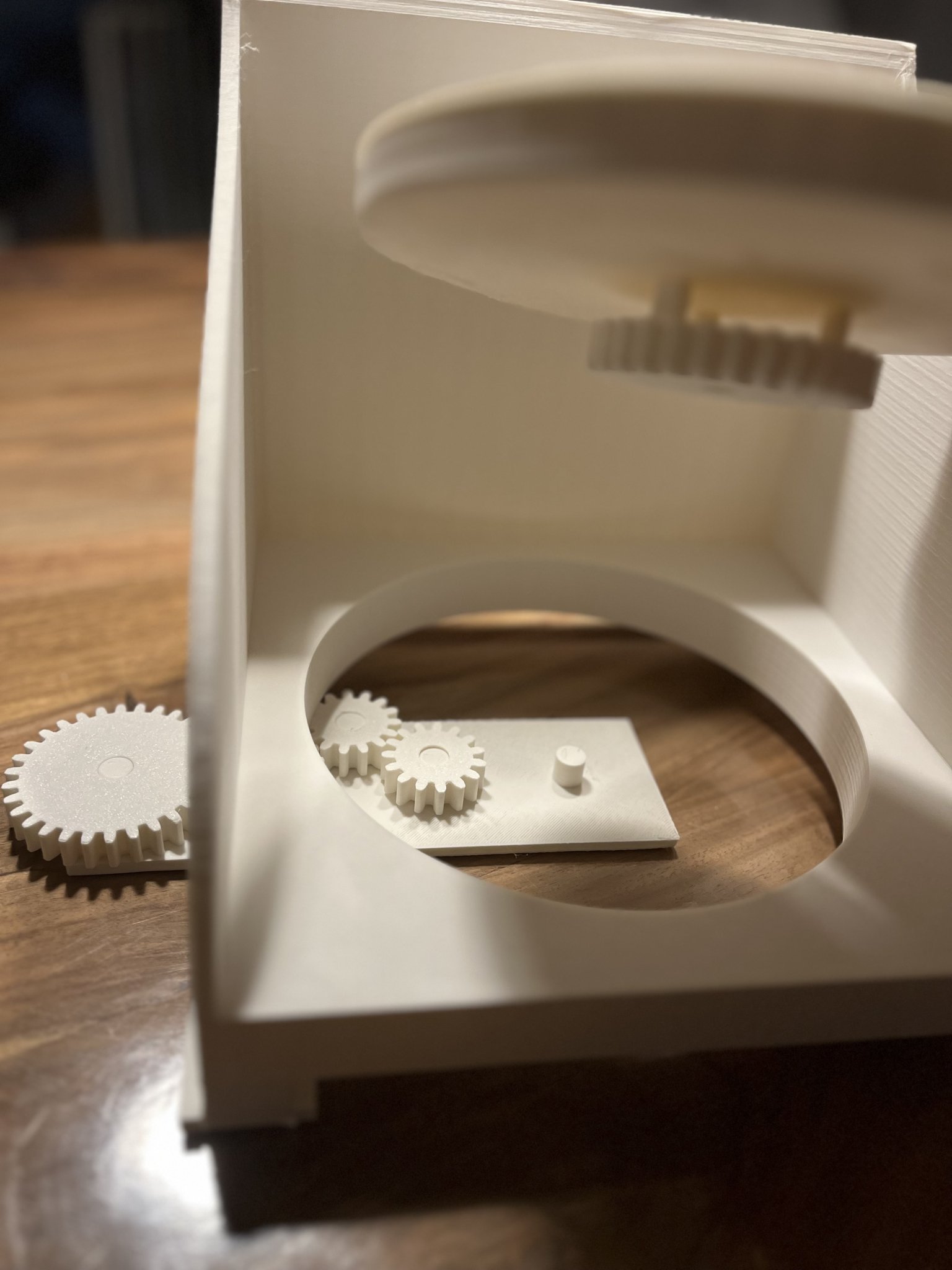

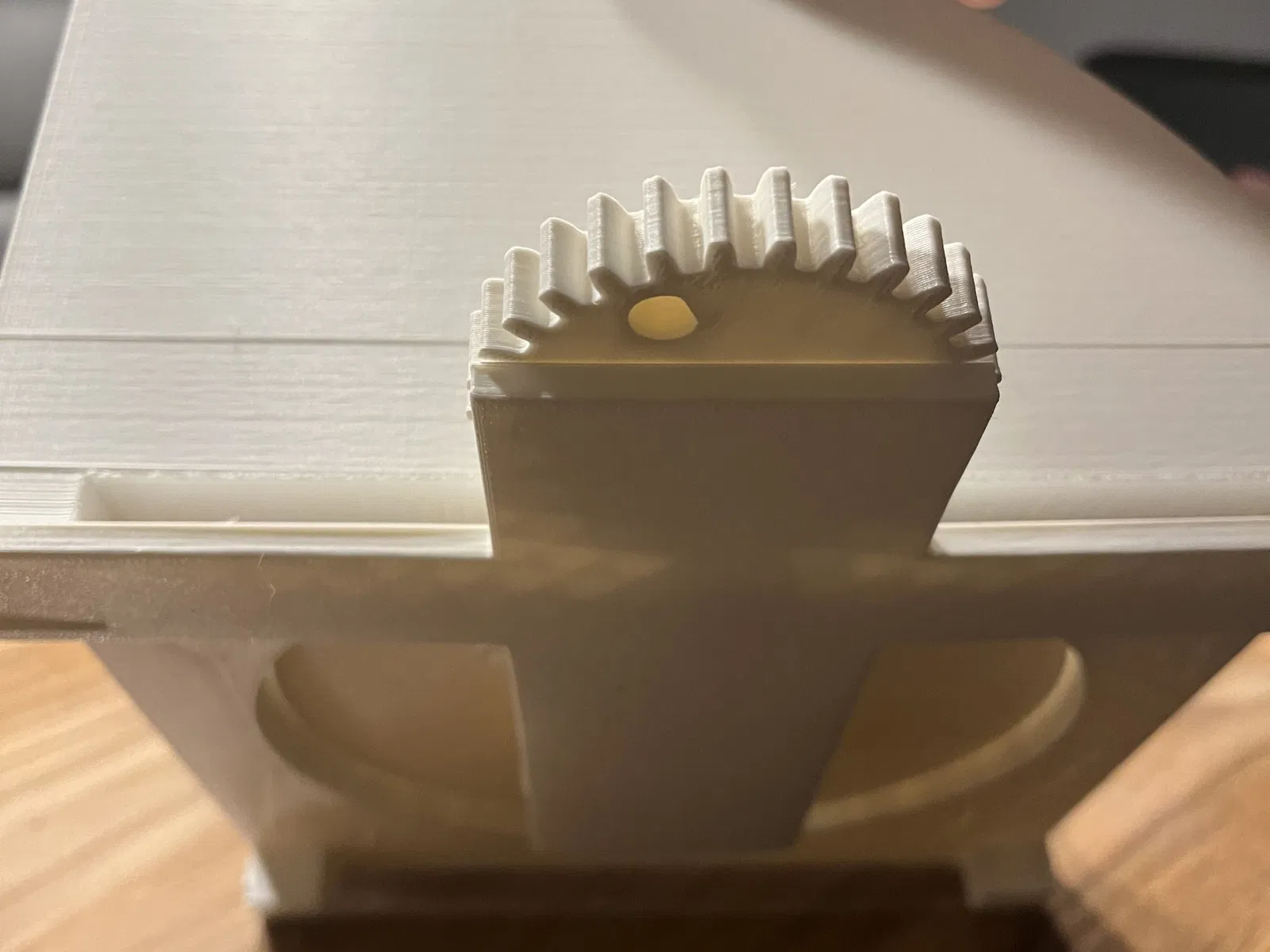

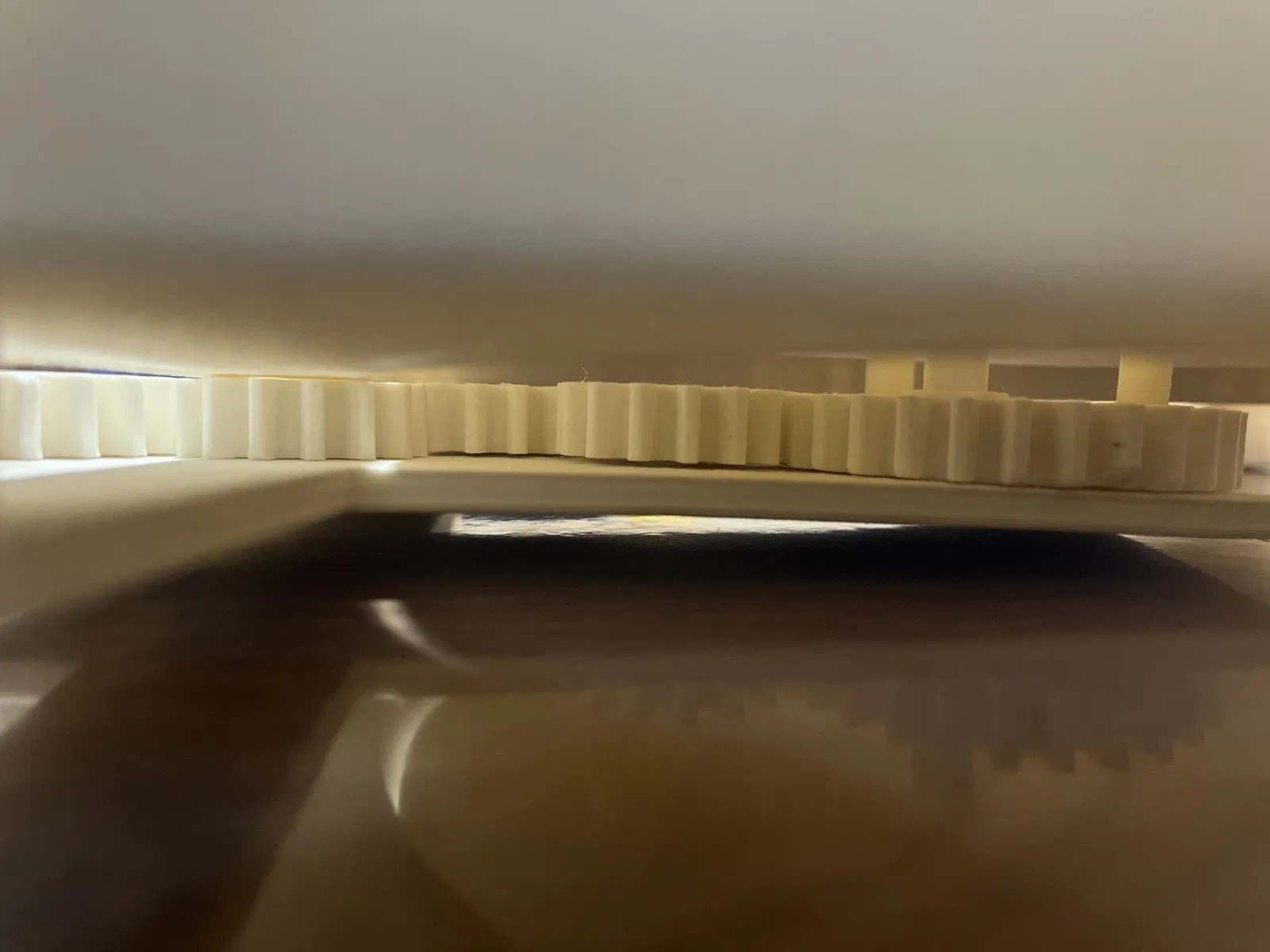

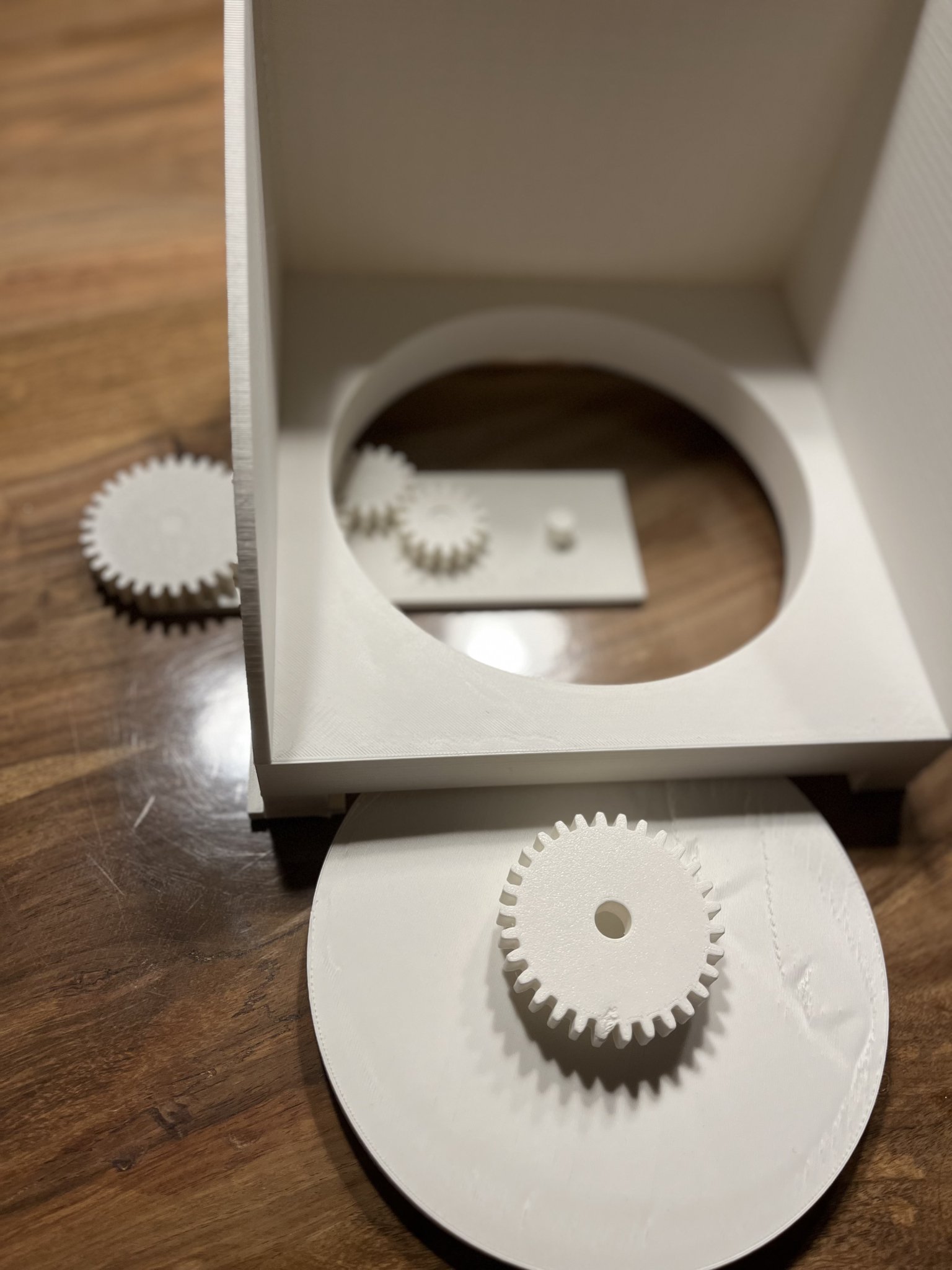

Thư mục Gear: Chứa các thành phần của thiết bị và bản nền để lắp ráp. - SprayBox-Gearboard.3mf: Bản nền với các phụ kiện giữ thiết bị được gắn bên dưới SprayBox. - SprayBox-GearManual.3mf: "Thiết bị chính" có thể được xoay bằng tay để di chuyển bản xoay. - SprayBox-GearManualStick.3mf: Một tay cầm tùy chọn có thể được gắn vào thiết bị chính để dễ dàng xoay hơn. Nếu không sử dụng, nên lắp đặt nó ngược lại để có vẻ ngoài thẩm mỹ hơn. - SprayBox-GearRotatingDisk.3mf: Thiết bị mà trên đó bản xoay được gắn. - SprayBox-GearSmall(3x).3mf: Ba thiết bị nhỏ hơn đảm bảo kết nối giữa thiết bị chính và thiết bị với bản xoay.

Thư mục Chính: Bao gồm hộp tiêu chuẩn và lắp ráp bản xoay. - SprayBox-RotatingDisk.3mf: Lắp ráp bản xoay tiêu chuẩn. - SprayBox-Spraybox.3mf: Lắp ráp hộp tiêu chuẩn với bản xoay.

Thư mục Tường Nhỏ Hơn: Cung cấp một hộp với tường mỏng hơn và bản xoay cụ thể của nó. - SprayBox-RotatingDisk_smaller_walls.3mf: Bản xoay cho hộp có tường mỏng hơn. - SprayBox-Spraybox_smaller_walls.3mf: Hộp có tường mỏng hơn với bản xoay của nó.

Thư mục Cạnh Thẳng: Chứa hộp có các cạnh vuông và bản xoay tiêu chuẩn. - SprayBox-RotatingDisk.3mf: Bản xoay tiêu chuẩn cho hộp có cạnh vuông. - SprayBox-Spraybox_straight_edges.3mf: Hộp có cạnh vuông và bản xoay tiêu chuẩn.

Thư mục Tường Nhỏ Hơn và Cạnh Thẳng: Cung cấp một hộp có tường mỏng hơn và các cạnh vuông, cùng với bản xoay độc đáo của nó. - SprayBox-RotatingDisk_smaller_walls.3mf: Bản xoay cho hộp có tường mỏng hơn và cạnh vuông. - SprayBox-Spraybox_smaller_walls_and_straight_edges.3mf: Hộp có tường mỏng hơn và cạnh vuông với bản xoay của nó.

Hướng dẫn Sử dụng

Trước khi bạn bắt đầu, xin lưu ý rằng việc in ấn Trạm Phun Sơn/Đối Tượng 3D này sẽ yêu cầu nhiều lần in do kích thước của các thành phần. Với kích thước in là 220x220mm, bạn sẽ cần 2 lần in riêng biệt như sau (Thời gian in dựa trên chất lượng sau: 0.3mm; Dự thảo; Máy in: Sovol SV06):

Lần in 1: Điều này bao gồm các thành phần Bảng Răng và Răng và dự kiến sẽ mất khoảng 7 giờ 30 phút.

Lần in 2: Điều này liên quan đến việc lắp ráp Hộp và Đĩa Xoay. Thời gian của lần in này phụ thuộc vào phiên bản bạn chọn: - Đối với phiên bản "Tường Nhỏ Hơn", nó sẽ mất khoảng 15 giờ. - Đối với phiên bản tiêu chuẩn với "Tường Bình Thường", nó sẽ mất khoảng 19 giờ 42 phút.

1. Mở các tệp 3mf tương ứng trong phần mềm in 3D mà bạn ưa thích.
2. Tham khảo các tệp 'Hướng Dẫn Răng' để biết hướng dẫn lắp ráp các thành phần răng và cần số.
3. Sử dụng tệp đĩa xoay phù hợp cho phiên bản hộp mà bạn đã chọn.
4. Điều chỉnh các cài đặt in khi cần thiết và đảm bảo máy in 3D của bạn được hiệu chỉnh đúng cách.
5. In các thành phần và lắp ráp Trạm Phun Sơn/Đối Tượng 3D của bạn.

Xin lưu ý rằng mỗi thư mục chứa các tệp cần thiết cho một phiên bản cụ thể của trạm, cho phép bạn chọn phiên bản phù hợp nhất với yêu cầu của bạn. Chúc bạn in 3D vui vẻ!
