Nắp đầu in SM-33 Hinging cho ECC - Bản cập nhật - Không cần nam châm

Lại thêm một nắp đầu in (toolhead cover) cho Centauri Carbon nữa sao...?

Nếu bạn không thích dùng nam châm, phiên bản nắp đầu in này sẽ giải quyết vấn đề đó với thiết kế 3 ốc vít. Đây là bước tiến mới từ bản SM-33 Magnetic ban đầu của mình dựa trên nắp đầu in SE3D.

Nhẹ hơn nữa!

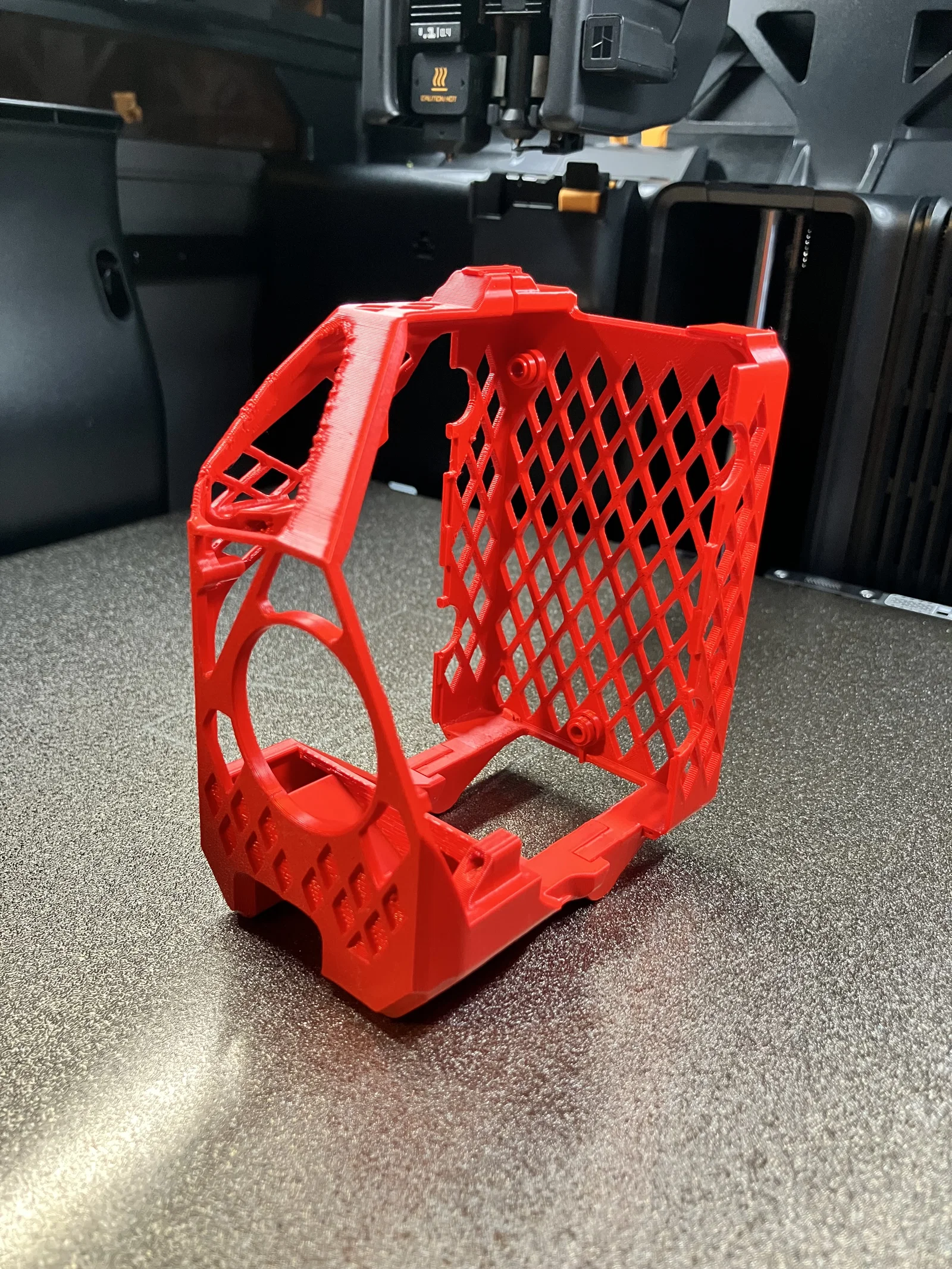

Việc in 3D hoàn toàn giúp giảm trọng lượng đáng kể, khiến nó trở thành một trong những mẫu nhẹ nhất trong dòng SE3D. Tổng trọng lượng chỉ khoảng 38-39g cộng với 3 ốc vít phía sau. Việc giảm trọng lượng giúp giảm thiểu hiện tượng VFA (visual fine artifacts) trên các bề mặt lớn và cho phép tăng tốc độ in. Với nắp này, bạn có thể đạt tốc độ in thấp khoảng 70mm/s mà không bị VFA (so với mức 40-50mm/s của hàng zin). Như mọi khi, bạn nên hiệu chỉnh lại bù rung (vibration compensation) để tối ưu hiệu suất.

Bản lề! In được! Làm mát tốt hơn!

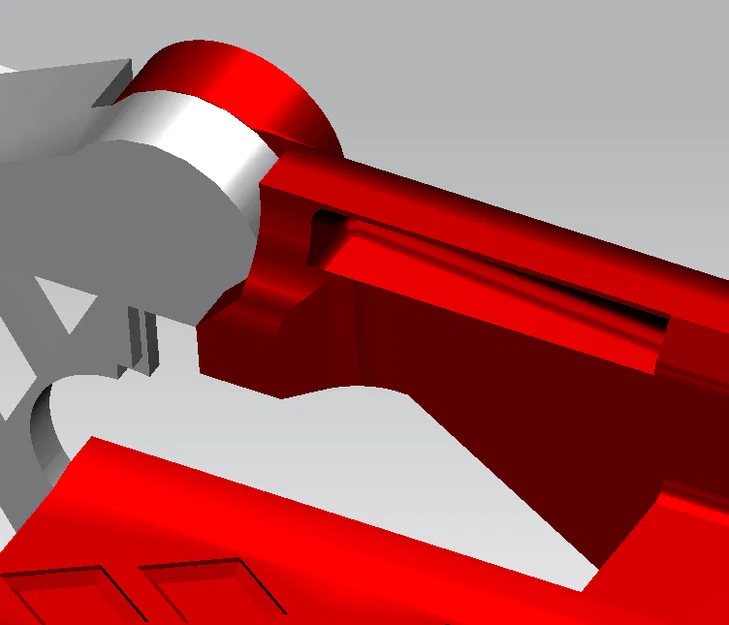

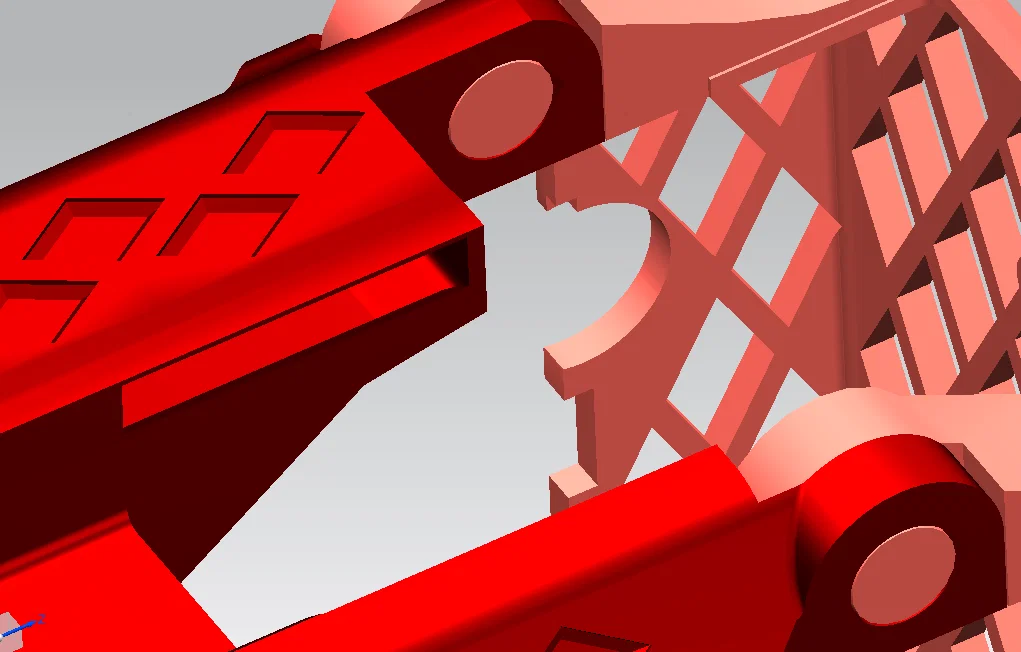

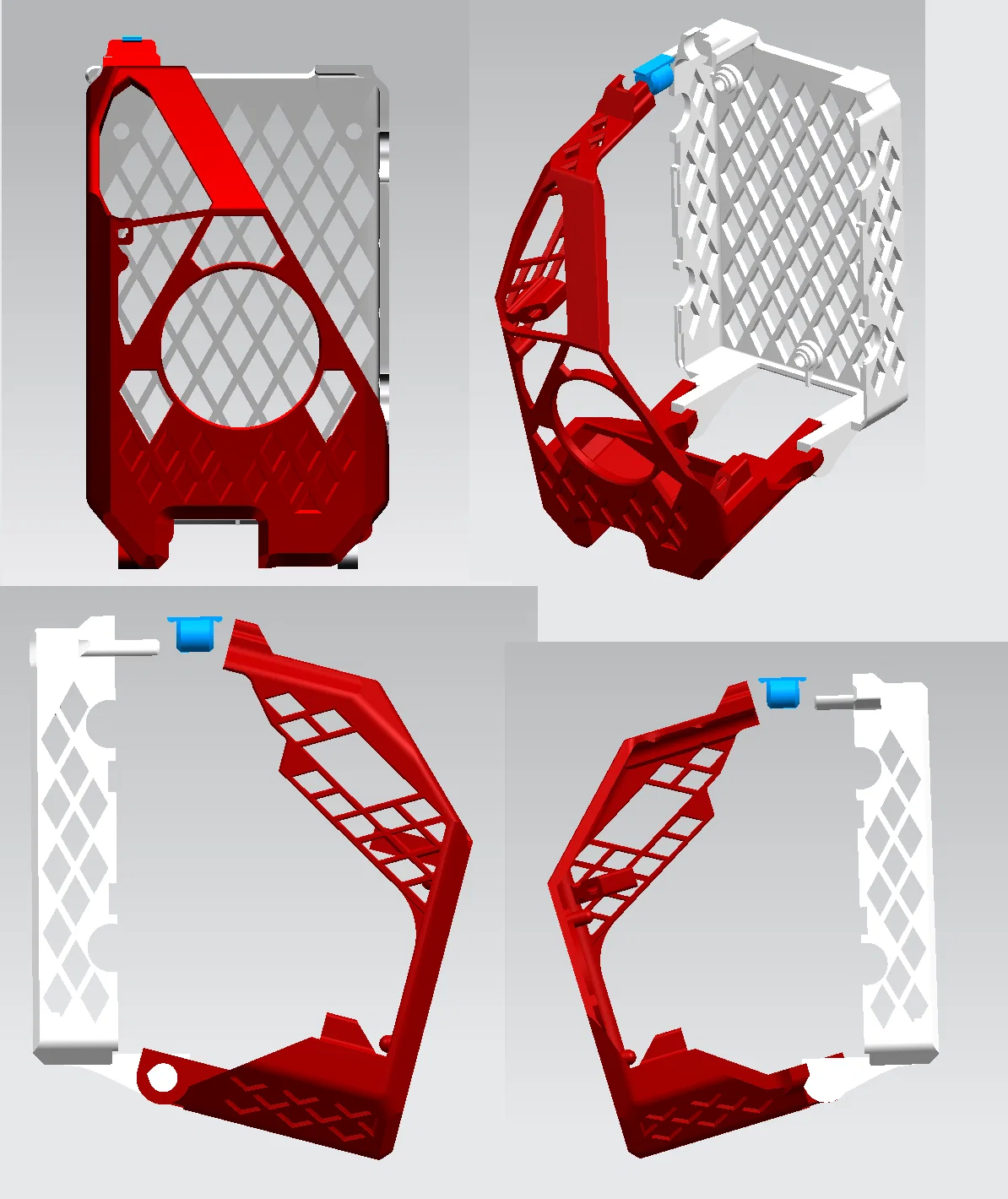

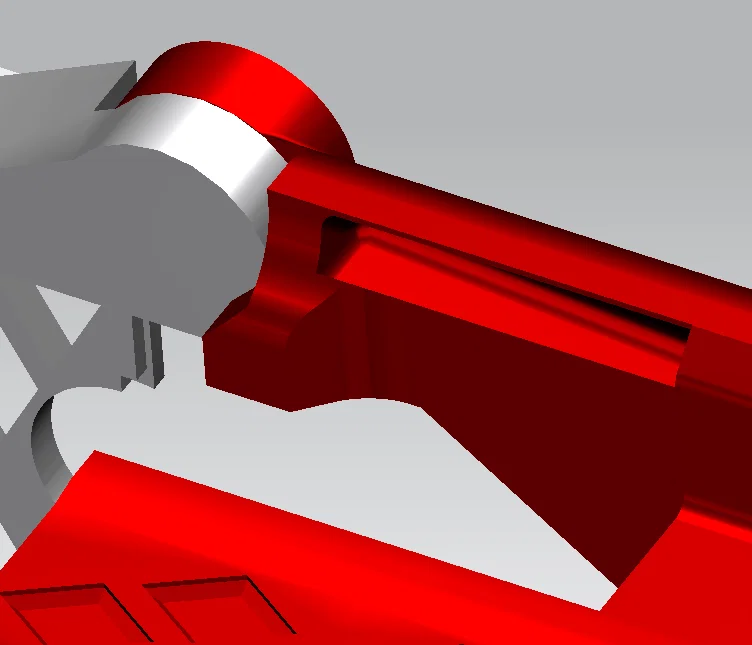

Nắp trước được thiết kế khớp với 2 chốt bản lề cố định ở góc 15 độ phía dưới (dễ dàng tháo rời). Phía trên bạn có thể dùng chốt cài đi kèm hoặc tùy chọn gắn nam châm 8mm nếu muốn. Thiết kế này giúp bạn dễ dàng lật nắp lên mà không cần tháo dây quạt.

Mình đã kéo dài ống dẫn gió và làm cho chúng cân bằng ở cả hai bên đầu phun, đồng thời điều chỉnh góc hướng xuống dưới để làm mát tốt hơn. Lưu ý: Hiện tại nó chỉ tương thích với ECC1 bản NON-Canvas.

Không cần thêm phần cứng!

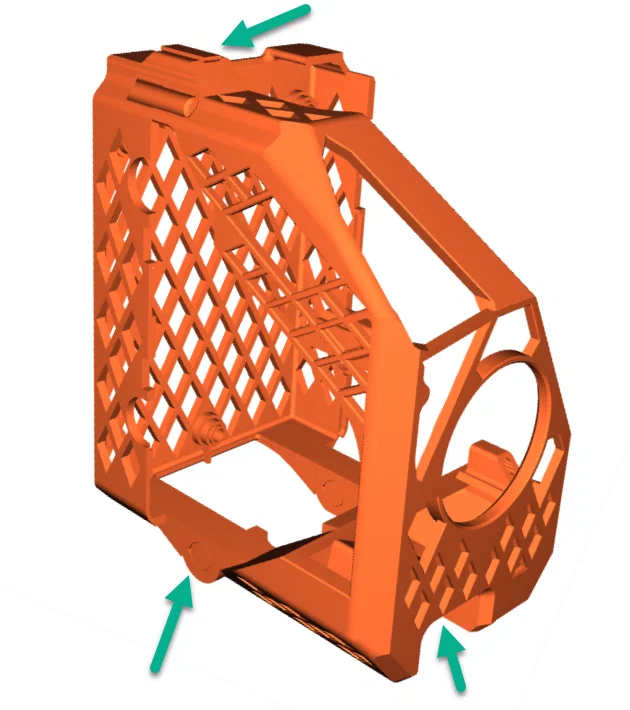

Bạn chỉ cần tận dụng 3 ốc vít trên nắp sau của Centauri Carbon (phần che PCB) và dùng lại ốc vít quạt zin là xong. Nếu muốn dùng nam châm phía trên, bạn cần 4 viên 8x2mm.

Dễ dàng tiếp cận

Cơ chế bản lề cho phép bạn tiếp cận các bộ phận quan trọng như máy đùn (extruder), đầu phun (nozzle) và phần chỉnh preload mà không cần dùng bất kỳ công cụ nào.

LƯU Ý KHI IN:

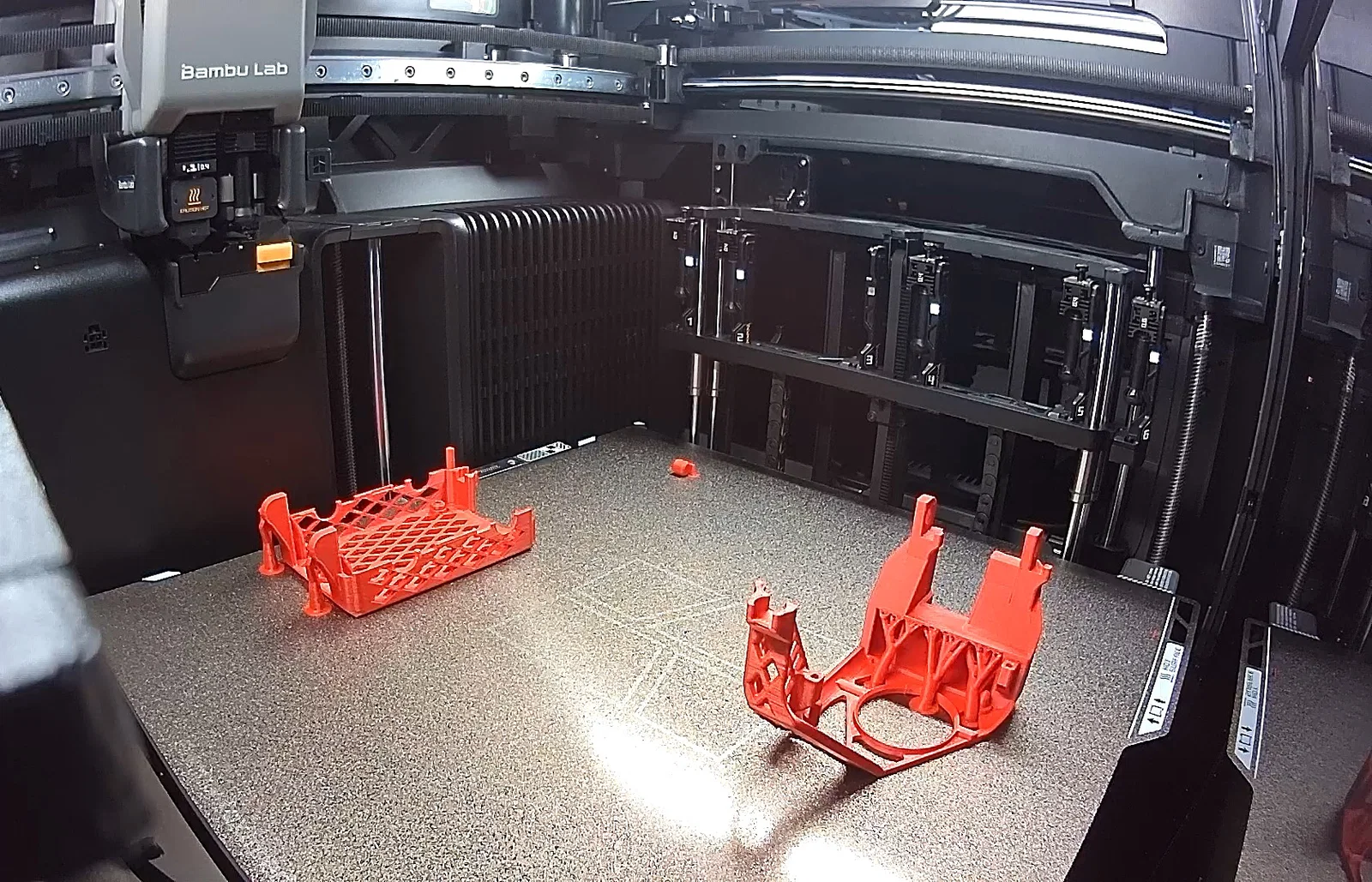

Bạn nên dùng nhựa ASA vì buồng in khi chạy ASA có thể lên tới 60°C, dễ làm biến dạng PLA hoặc PETG. Nhớ đặt hỗ trợ (supports) cho phần chốt bản lề. Mình khuyên dùng Normal - Snug hoặc Tree Organic. Hãy in tất cả các chi tiết úp mặt xuống bàn in như các thiết kế SM-33 gốc của mình.
