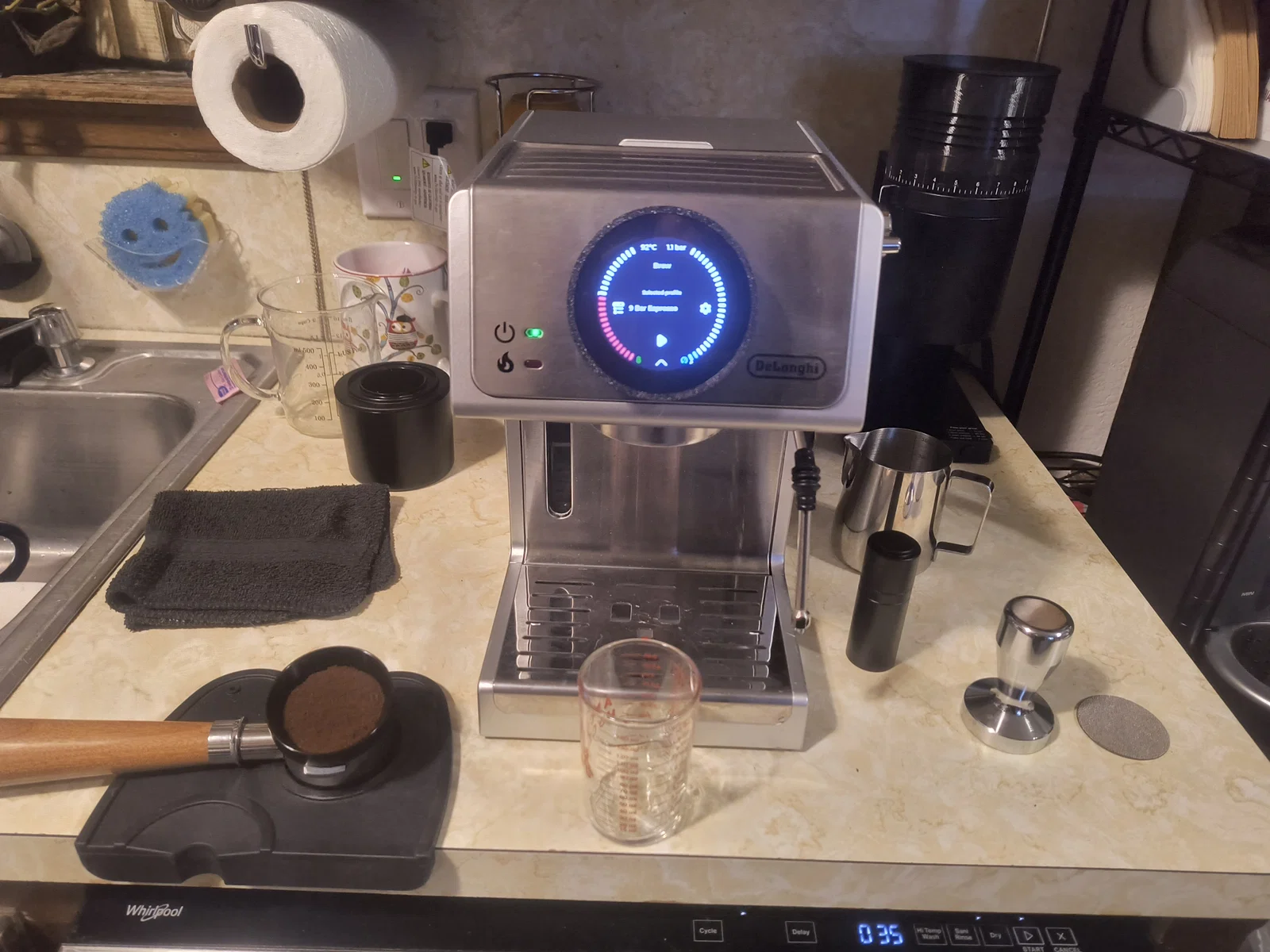

Ngàm gắn màn hình LilyGo T-RGB 2.1” cho máy pha cà phê Delonghi ECP

Mẫu này được thiết kế để gắn màn hình cảm ứng tròn LilyGo T-RGB 2.1” lên máy pha cà phê Delonghi ECP series, phục vụ cho mục đích hiển thị GaggiMate. Có những lựa chọn khác trên thị trường, nhưng chúng giữ màn hình không chắc chắn, không dành riêng cho LilyGo và/hoặc là các mẫu phải trả phí.

Tôi đã tìm thấy một mẫu của PotatoNuke vừa với PCB của LilyGo T-RGB 2.1, nhưng lại không vừa với màn hình, vì vậy đây là bản remix của mẫu đó để phù hợp với màn hình 2.1” và để gắn lên máy pha cà phê Delonghi ECP.

Tôi khuyên bạn nên in phần ngàm phía sau bằng nhựa PETG hoặc cẩn thận với các ngàm kẹp khi lắp đặt. Không cần phải tháo ra lắp vào thường xuyên, nên nếu bạn lắp thành công ngay từ đầu thì mọi thứ sẽ ổn. Bộ phận này nằm khá gần nồi hơi, nên có thể gặp vấn đề về nhiệt độ. Tôi chưa thử với nhựa PLA và cũng chưa dùng bản in bằng PETG đủ lâu để biết có vấn đề gì xảy ra không. Tôi in các bộ phận còn lại bằng nhựa PLA.

Có hai loại “nắp đậy”. Cả hai đều được thiết kế để lắp vào phần đế bằng lực ma sát. Loại ngắn cho phép tiếp cận RTS, trong khi loại cao che kín hoàn toàn phần đế. Bạn chỉ cần chọn một trong hai, nhưng tôi đã dùng cả hai. Tôi dùng loại ngắn trong quá trình hoàn thiện và cài đặt firmware, sau đó thay bằng loại cao khi đã xong xuôi.

Hướng dẫn lắp đặt

Mảnh phía sau

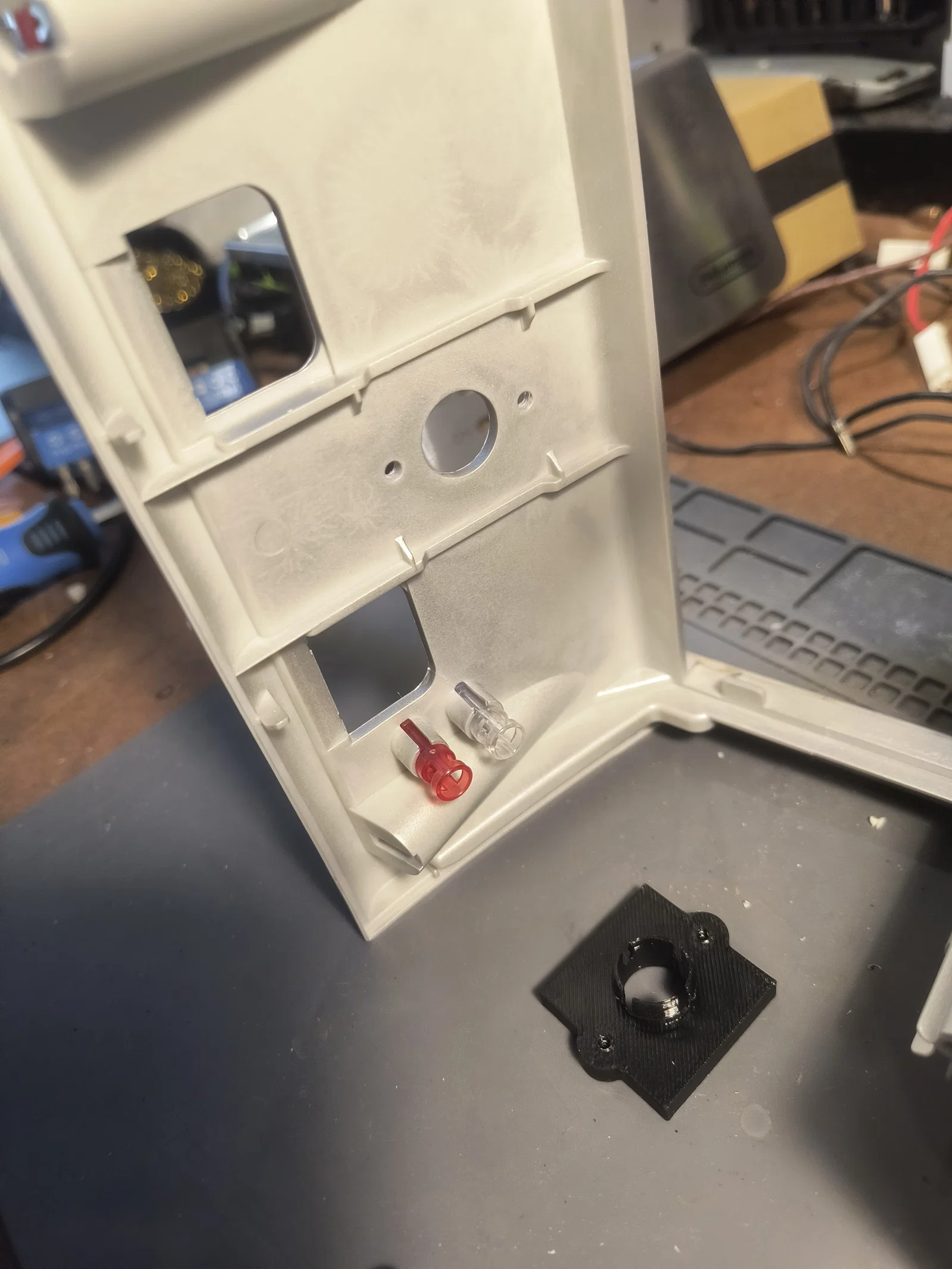

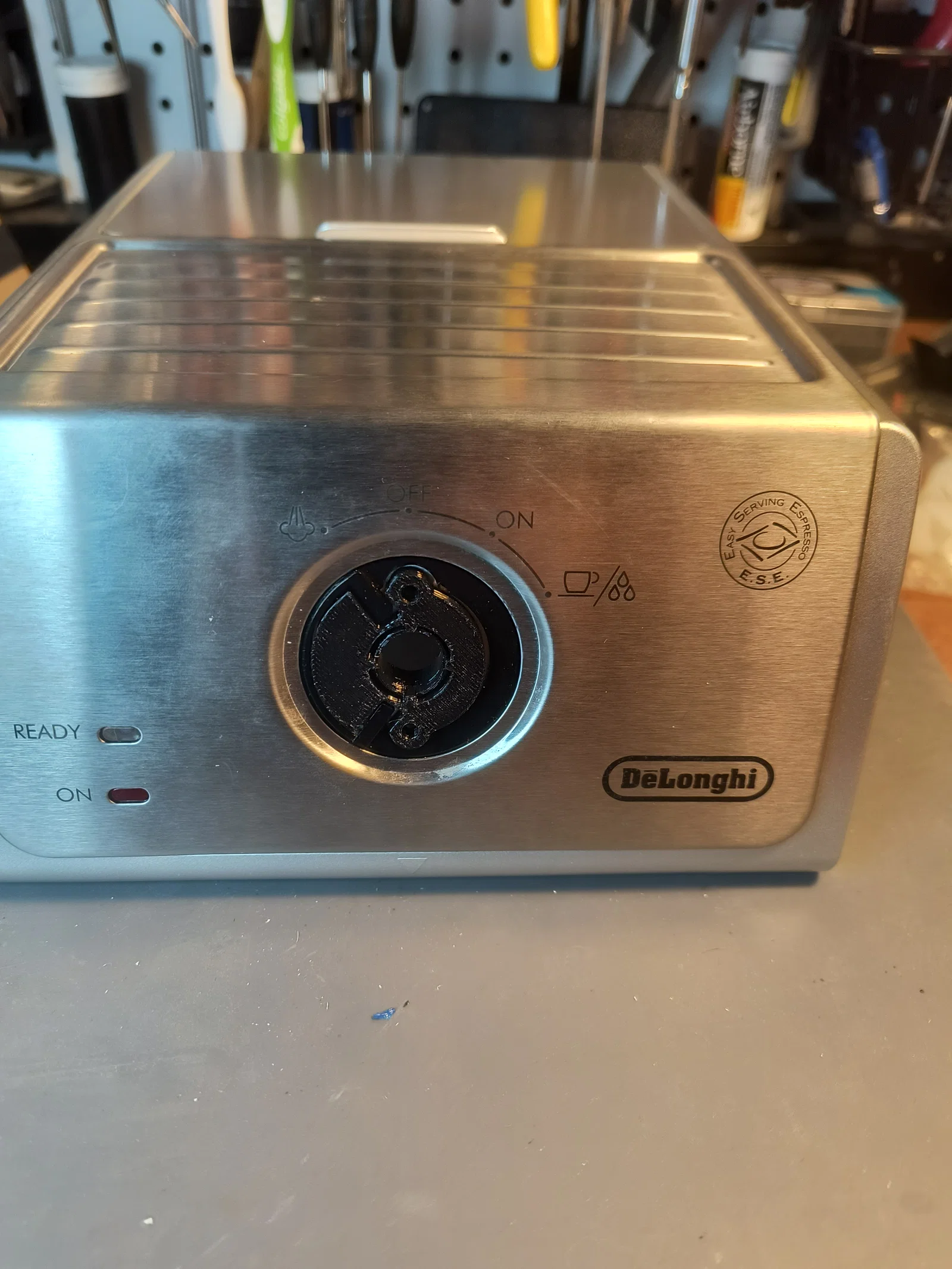

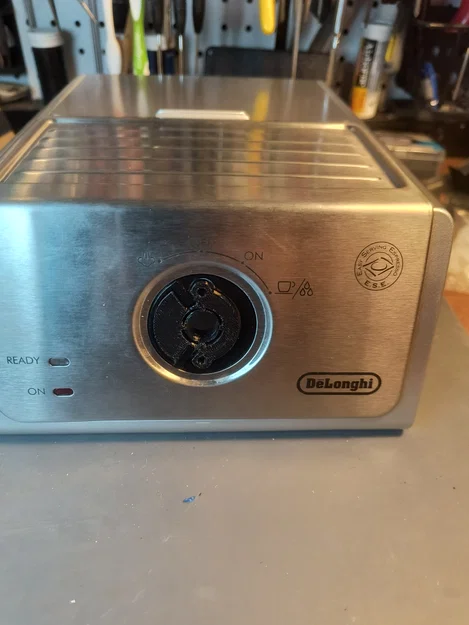

Chèn mảnh phía sau từ mặt trong của vỏ trên máy ECP và ấn mạnh cho khớp vào vị trí. Bạn nên thử vặn vít vào mảnh này trước khi lắp để tạo ren, như vậy khi lắp thật sẽ cần ít lực hơn.

Lắp màn hình

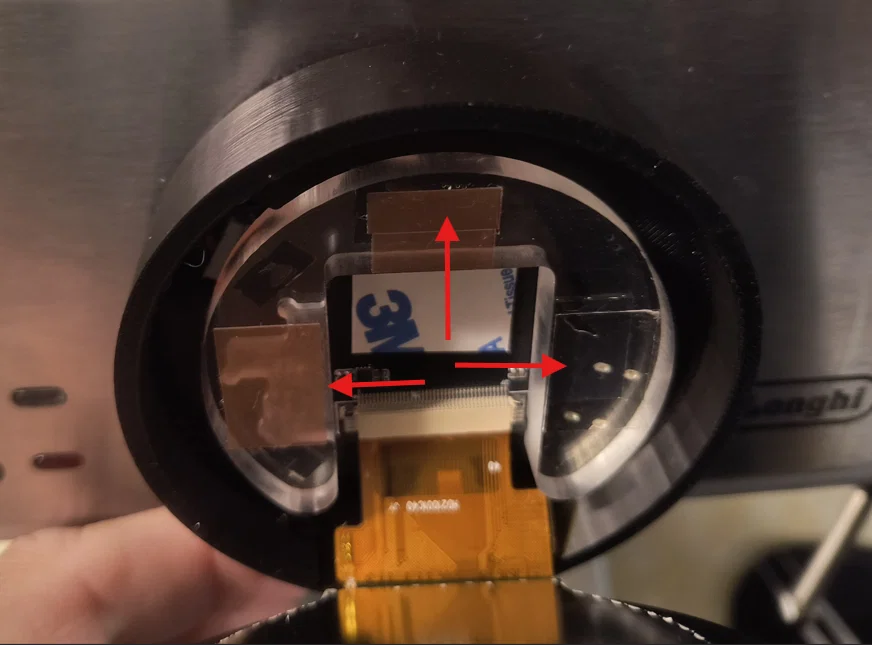

Màn hình LilyGo khá mỏng manh vì PCB và LCD chỉ được kết nối bằng cáp flex. Trên PCB thường có băng dính hai mặt để cố định vào LCD. Tôi khá tiếc vì mãi sau khi lắp xong mới biết điều này. Tôi khuyên bạn nên in thử và ướm thử phần đế và nắp trên để đảm bảo độ chính xác. Khi đã khớp, đặt PCB vào đế, bóc lớp bảo vệ của 3 miếng băng dính, cẩn thận căn chỉnh màn hình với đế rồi ấn nhẹ vào PCB để cố định.

Nếu bạn muốn lắp lại 2 con ốc nguyên bản vào phần trên của ECP, bạn phải lắp vỏ trên vào trước, vặn 2 ốc phía trên, sau đó mới lắp tấm ốp mặt trước. Sau đó bạn có thể gắn phần đế vào bảng điều khiển phía trước của ECP. Tôi khuyên bạn nên bỏ qua 2 ốc phía trên, lắp bảng điều khiển trước vào phần nắp trên, rồi gắn phần đế vào nắp/bảng điều khiển trước khi lắp hoàn thiện vào máy ECP.

Phần đế

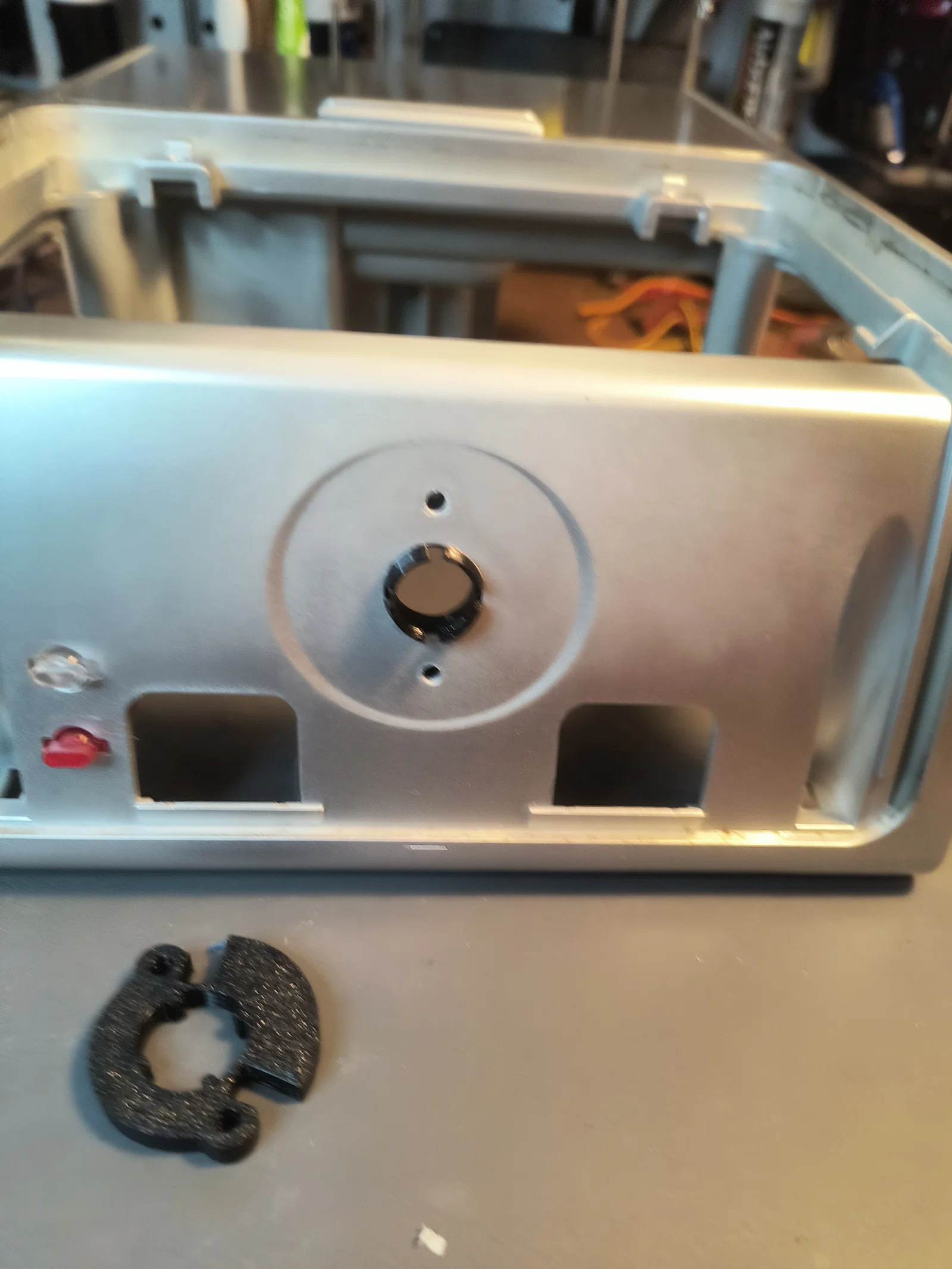

Sau khi lắp xong phần vỏ trên và mặt trước của ECP, bạn có thể gắn phần đế vào. Đầu tiên, đặt miếng đệm lên các ngàm của mảnh phía sau, rồi đặt phần đế tì vào miếng đệm trong khi căn chỉnh các lỗ bắt vít. Dùng ốc nguyên bản để gắn phần đế, chú ý đừng vặn quá mạnh. Bạn có thể căn chỉnh màn hình sang trái/phải một chút, nên hãy chỉnh cho cân trước khi siết chặt ốc.

Hoàn thiện

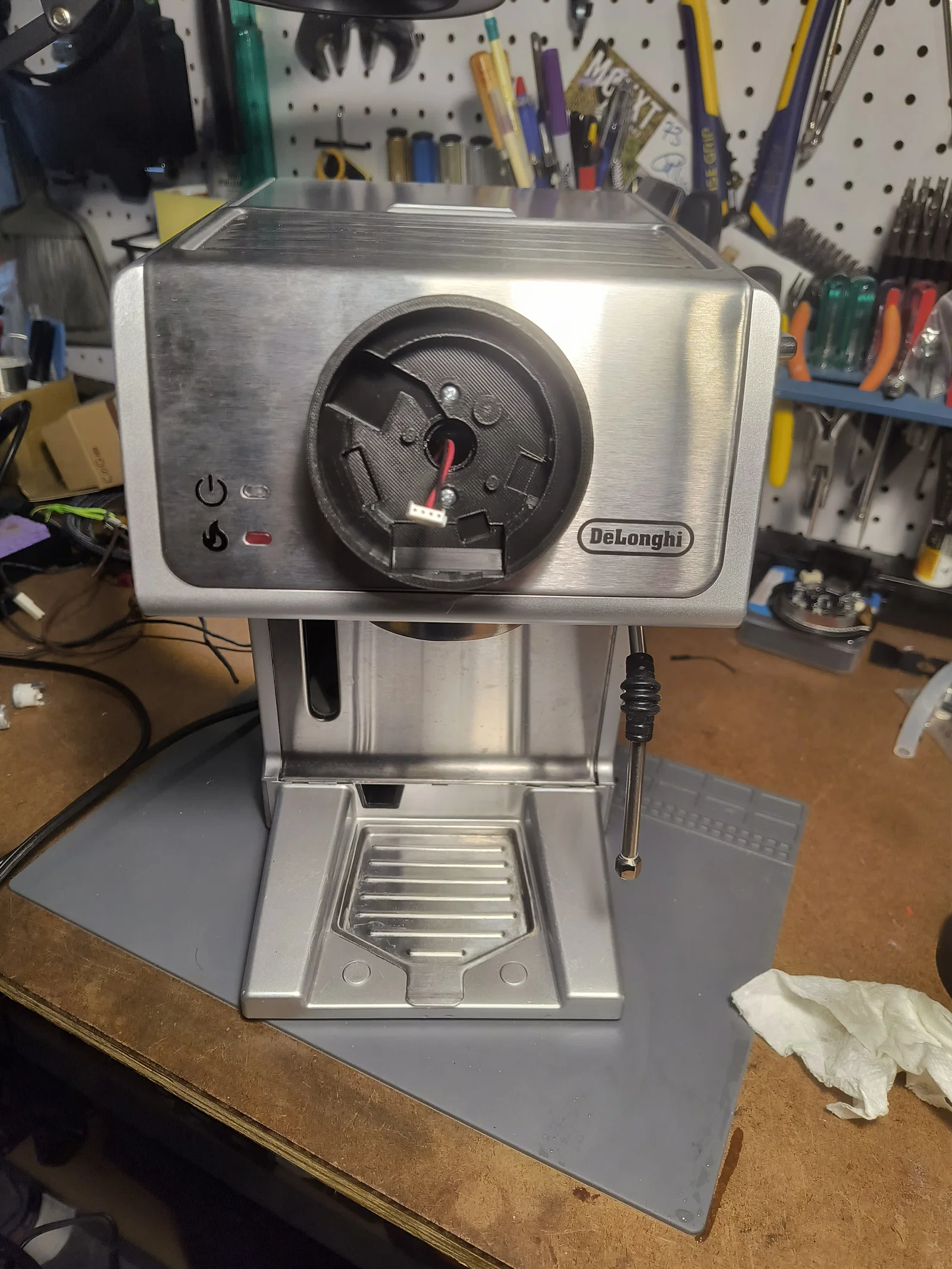

Có một đường rãnh để đi dây nguồn qua giữa ngàm. Lưu ý rằng cáp này sẽ nằm gần nồi hơi, vì vậy cần đi dây cẩn thận và nên dùng dây chịu nhiệt silicone. Có một rãnh nhỏ ở phần đế để dây từ đầu nối chạy ra lỗ giữa. Cẩn thận đặt PCB vào vị trí, lắp màn hình (nếu chưa gắn trước đó) và chọn loại nắp đậy phù hợp để lắp lên phần đế.

Lưu ý: Đầu nối dùng để cấp nguồn cho LilyGo T-RGB là loại Seeed Studio Grove. Thông tin này không dễ tìm và cáp thường không đi kèm với màn hình. Vì vậy hãy nhớ đặt mua một sợi nhé.
