Đế gắn xích cáp ngang Voron 2.4 cho máy đùn Wrist Watch G2 và BD Pressure
Đế gắn xích cáp được thiết kế lại sử dụng bạc đạn F695, tương thích hoàn hảo với máy đùn Wristwatch G2/A4T và board BD Pressure. Thiết kế tối ưu, nhỏ gọn, kèm theo các điều chỉnh cần thiết cho xích cáp trên Voron 2.4.
Mô tả

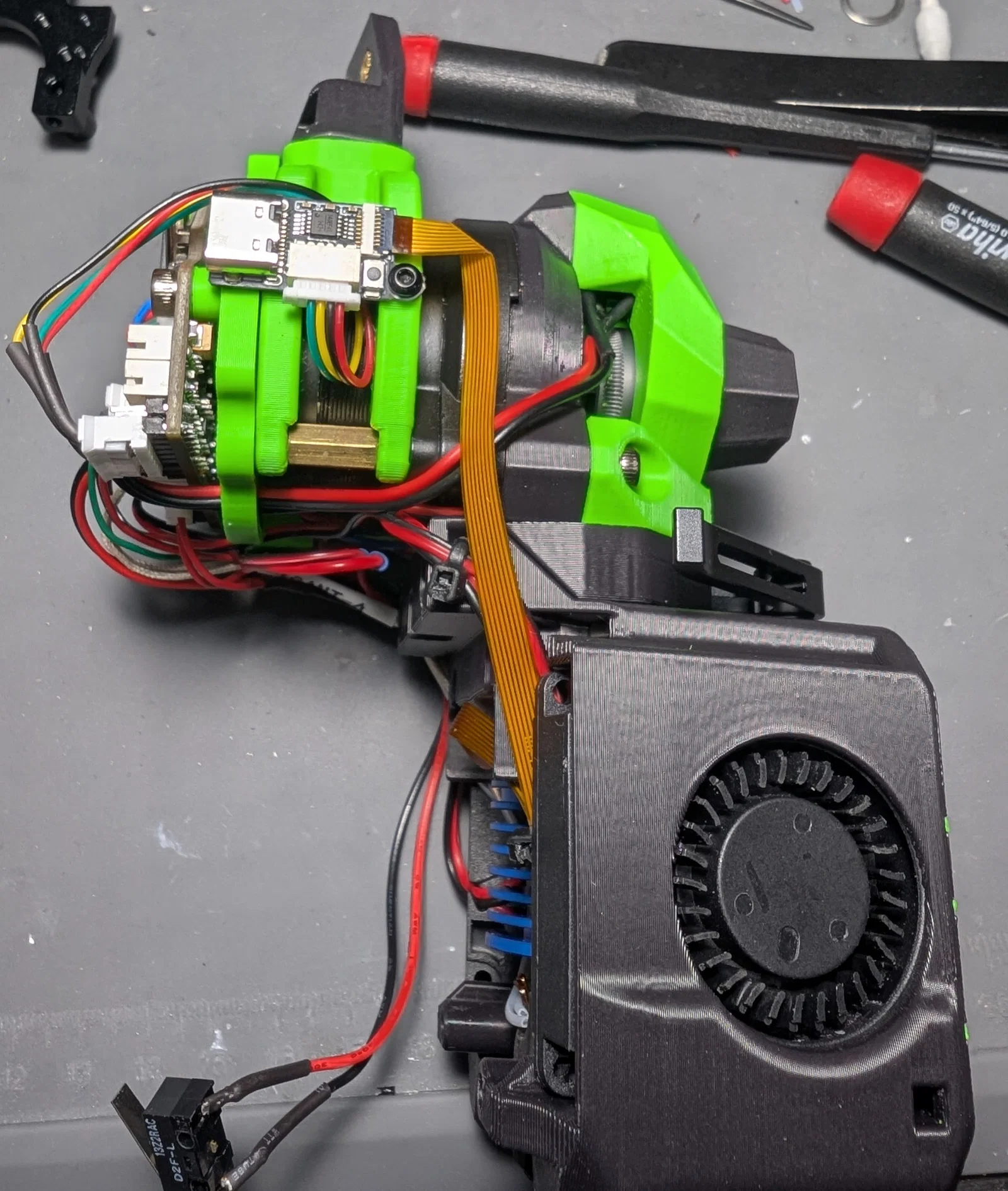

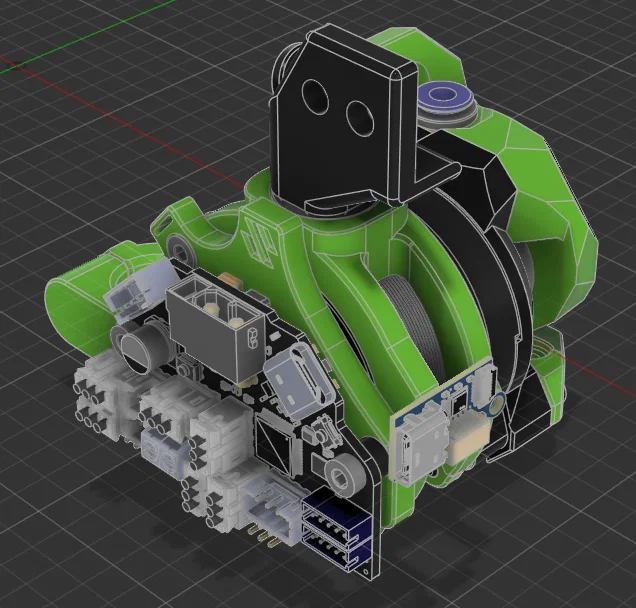

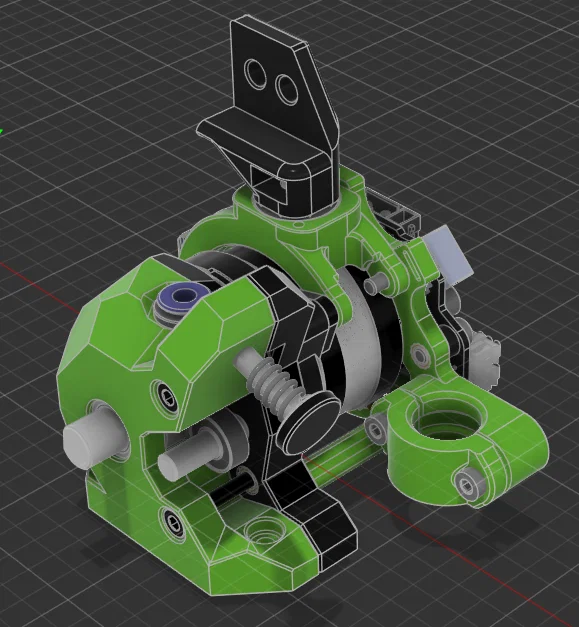

Mình cực kỳ thích cách thiết kế gốc sử dụng bạc đạn F695 làm trục xoay cho đế giữ xích cáp, nhưng mẫu đó lại dành cho Orbiter/Stealthburner. Mình đã thiết kế lại để nó tương thích với máy đùn Wristwatch G2/A4T và tối ưu hóa mọi thứ sao cho gọn gàng nhất có thể. Mình cũng đã chỉnh sửa lại đế giữ xích cáp trên khung máy 2.4 để khớp với chiều cao của cụm đầu in mới. Ngoài ra, mình còn lật ngược (mirror) phần đế giữ xích trên đầu in và cải tiến để sử dụng cho loại xích có hai lỗ bắt vít.
Các thành phần linh kiện
Số lượng
F695 ZZ hoặc RS: 1
Heatinsert M3: 4
M5x12 BHCS: 1
M5x10 BHCS: 2
Đai ốc M5: 1
Đai ốc M5 2020 Drop in T-nut: 2
Long đền M5: 1
Trụ đệm 10mm (ren hai đầu): 2
Đai ốc M3: 3
M2x10 BHCS: 1
M2x6 BHSC hoặc SHCS: 1
Được thiết kế để dùng chung với bản remix của mình cho đế H36 này:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
