Hộp kỹ thuật siêu mỏng cho Camera Reolink RP-PCT8M / RP-PCT12M

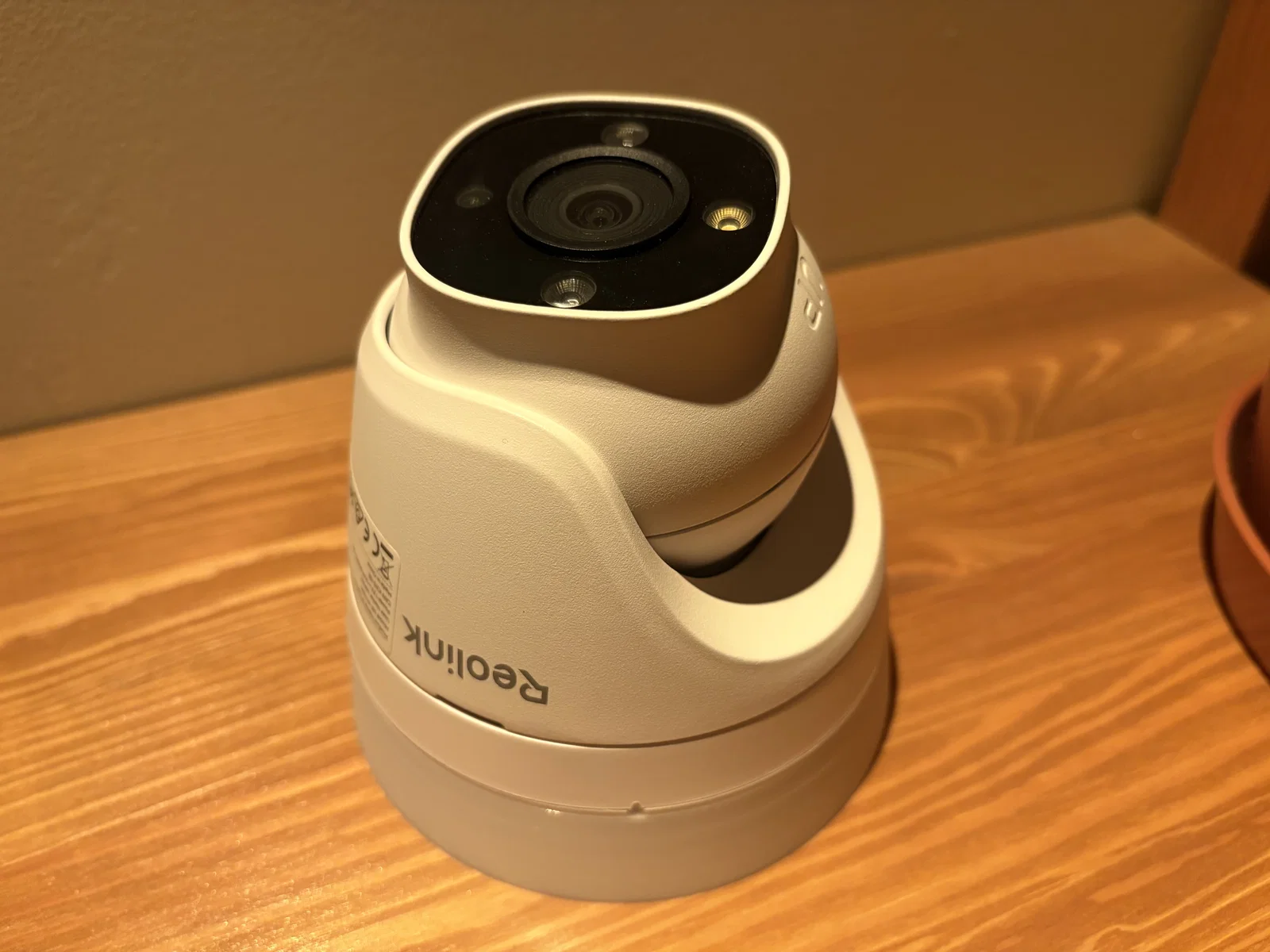

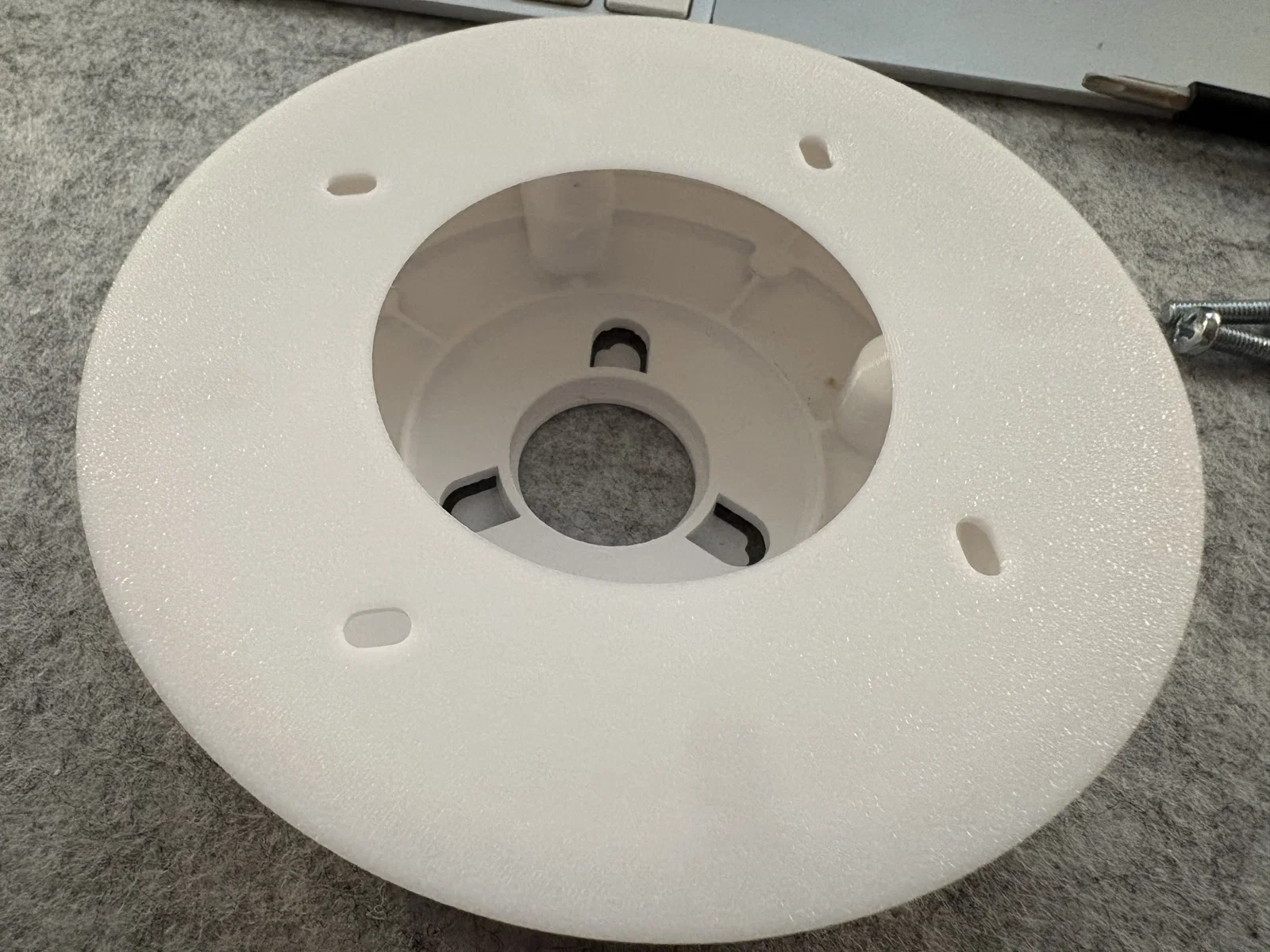

Đây là hộp kỹ thuật (junction box) mỏng mà mình thiết kế cho dòng camera Reolink RP-PCT8M, và nó cũng dùng tốt cho cả loại RP-PCT12M luôn nha. Mình muốn một cái gì đó thật tối giản và gọn gàng, nên chiều cao của hộp chỉ khoảng 20 mm. Đây là kích thước nhỏ nhất mà mình có thể làm được nhưng vẫn đủ không gian để nhét dây cáp bên trong.

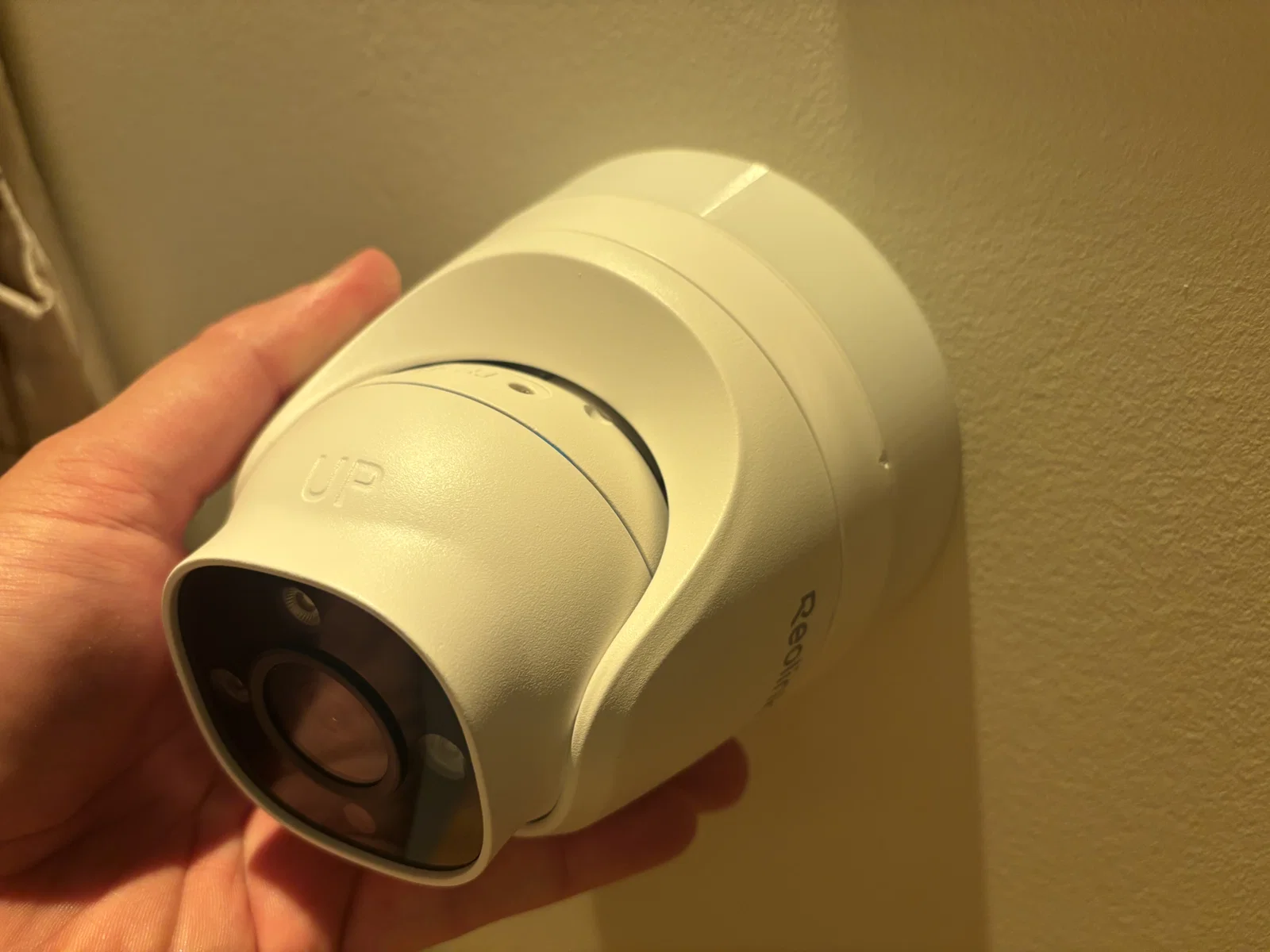

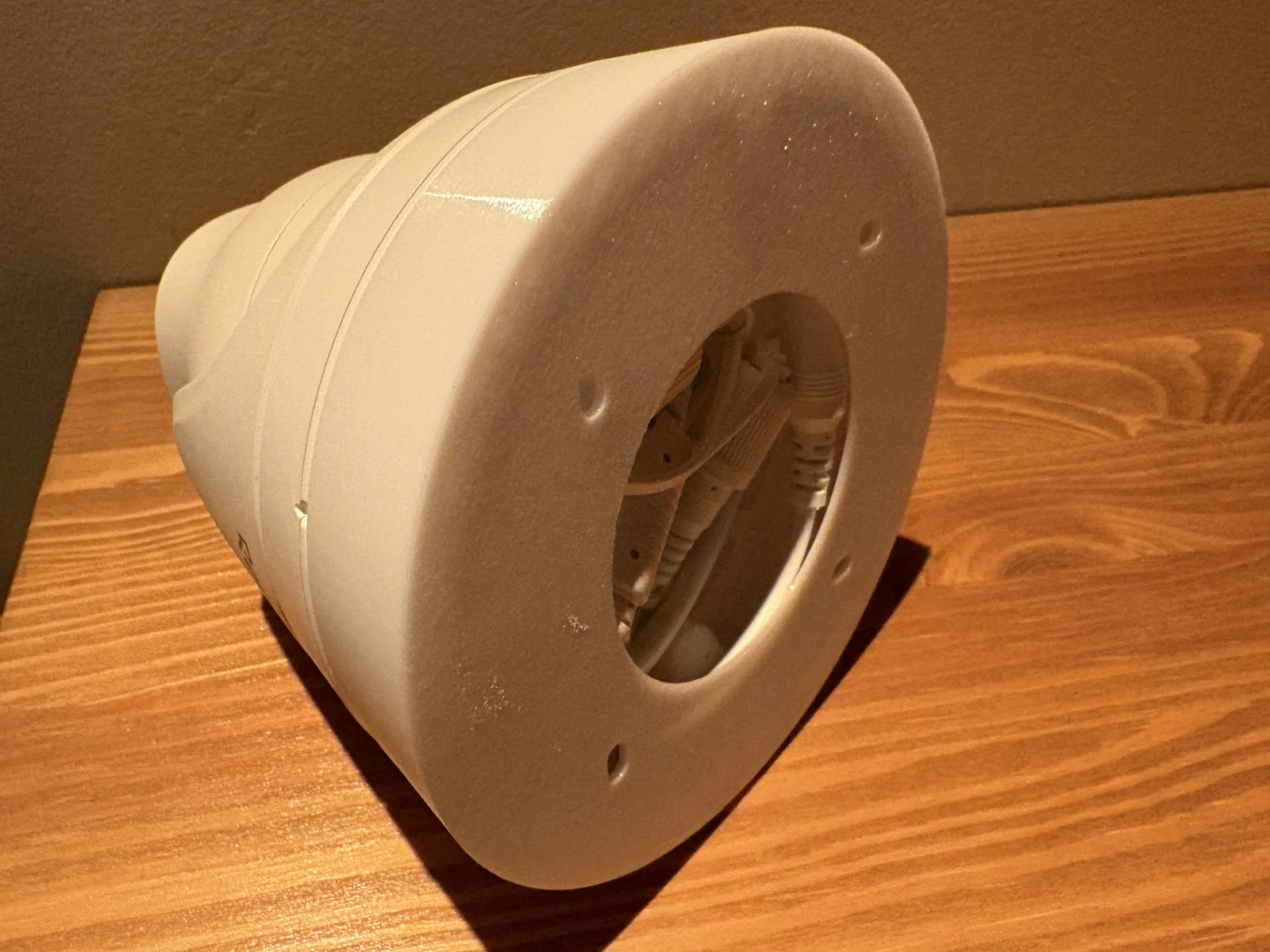

Vì không gian đi dây khá chật nên khi lắp đặt bạn cần kiên nhẫn một chút nhé. Bạn có thể cần sắp xếp và nén dây cáp gọn gàng bên trong hộp khi gắn camera, nhưng bù lại kết quả đạt được sẽ rất thẩm mỹ và gọn gàng trên tường.

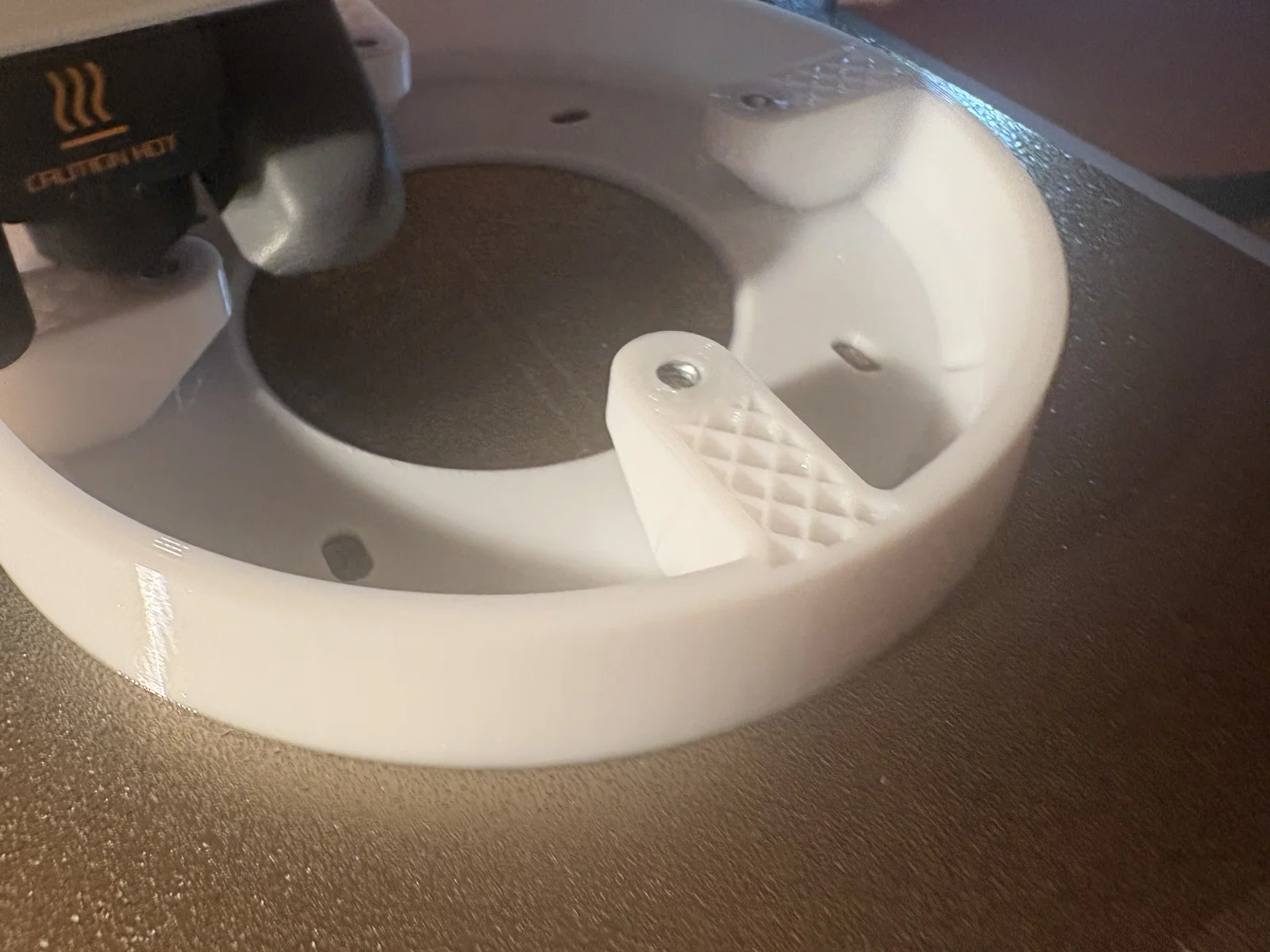

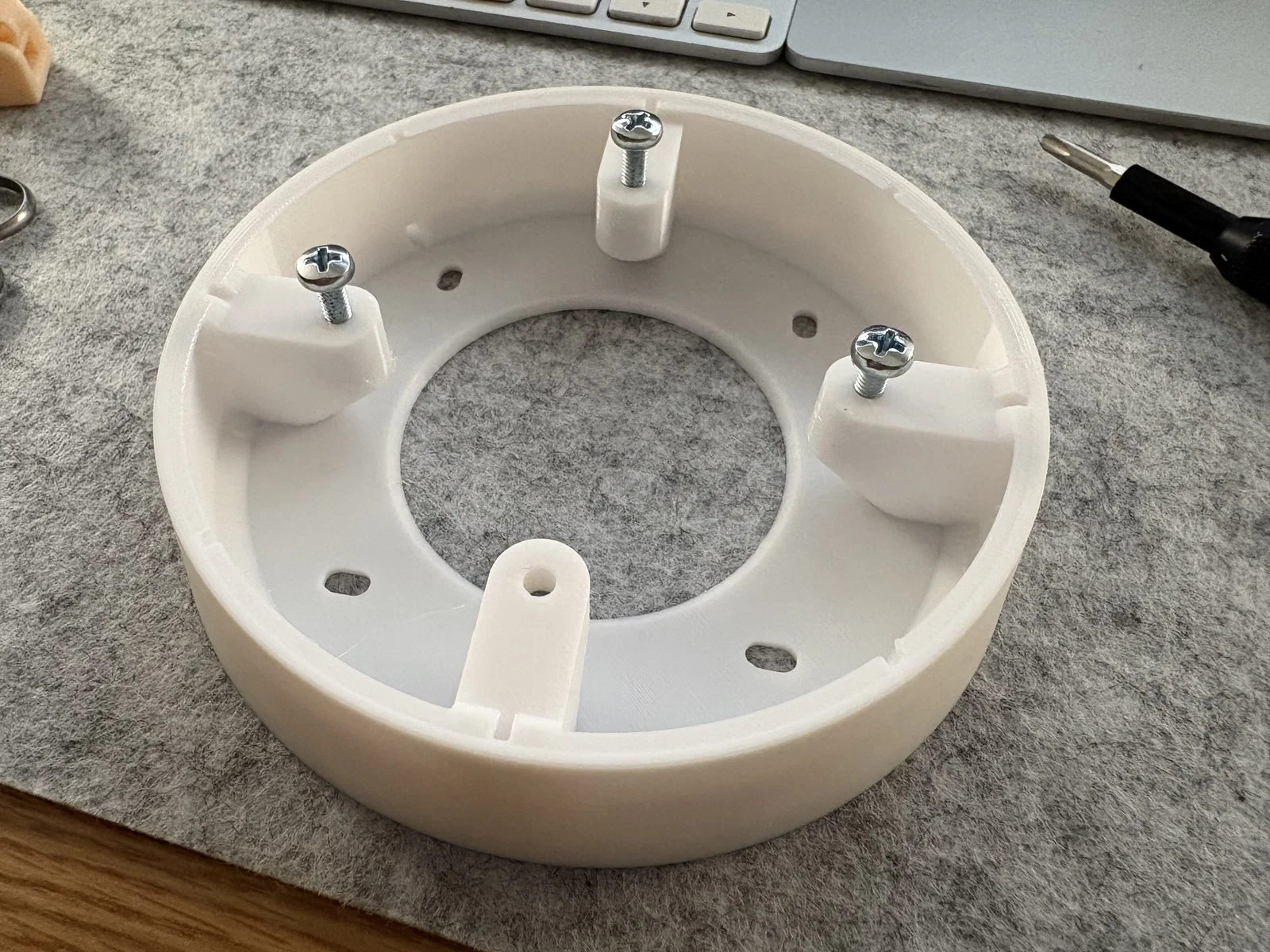

Bản in được thiết kế để nhúng sẵn 4 đai ốc M4. Trong file dự án 3MF đính kèm, mình đã thêm lệnh tạm dừng tại lớp 79. Khi máy in dừng lại, bạn hãy đặt 4 đai ốc M4 vào các hốc tương ứng rồi cho máy in tiếp tục. Lớp in tiếp theo sẽ phủ lên và cố định chặt các đai ốc này bên trong vật thể.

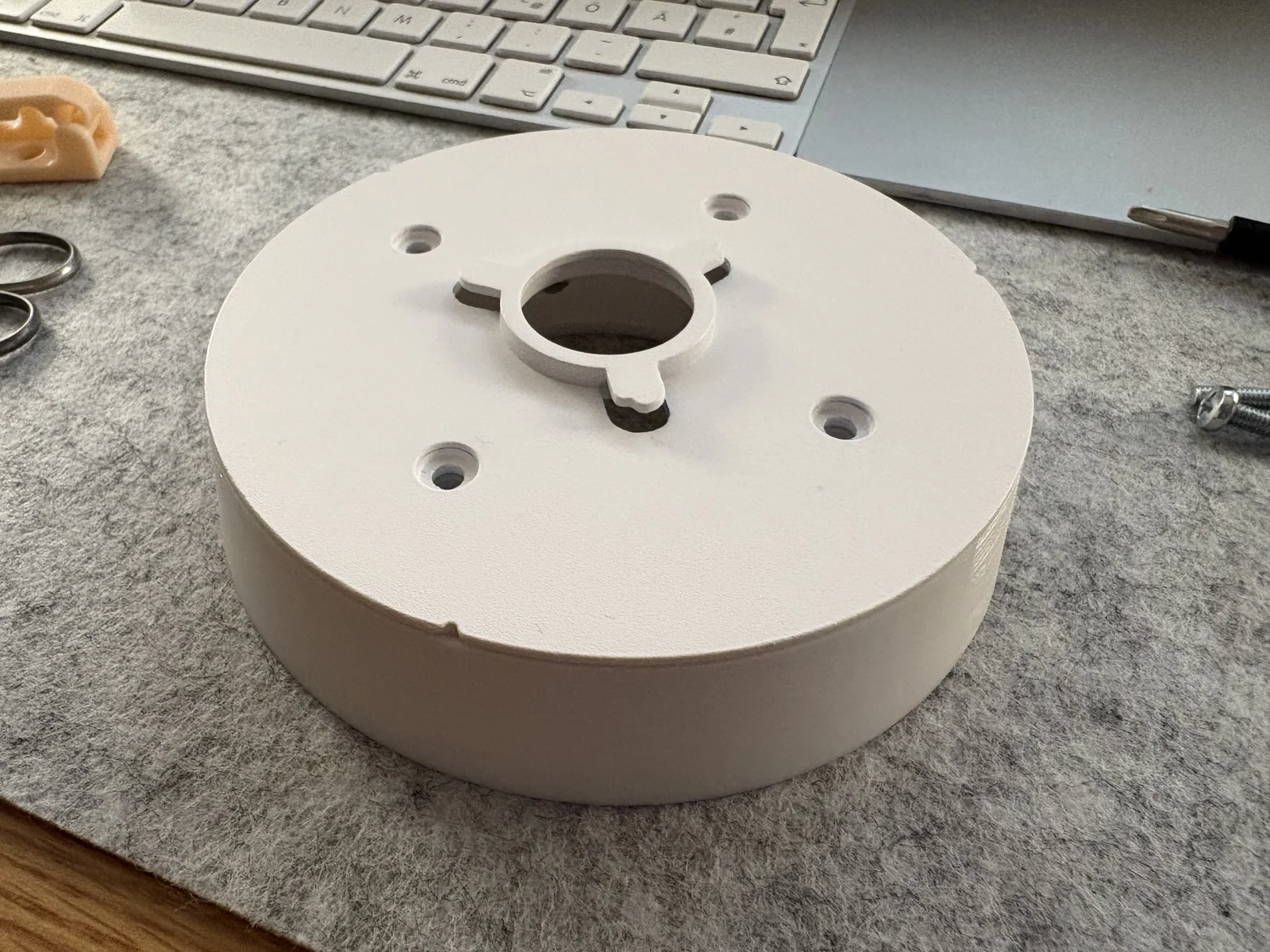

Để gắn tấm đế camera, hãy sử dụng ốc vít M4:

• Chiều dài tối thiểu: 12 mm

• Chiều dài tối đa: 16 mm

Trong phiên bản 3MF, mình cũng đã thêm một lỗ thoát nước nhỏ ở đáy. Lỗ này được thiết lập là một phần âm (negative part) trong Bambu Studio, nên bạn có thể xóa nó đi nếu không cần dùng đến nhé.
