Adapter Gắn OpenGrid Cho Giá Treo Cuộn Nhựa Creator 5

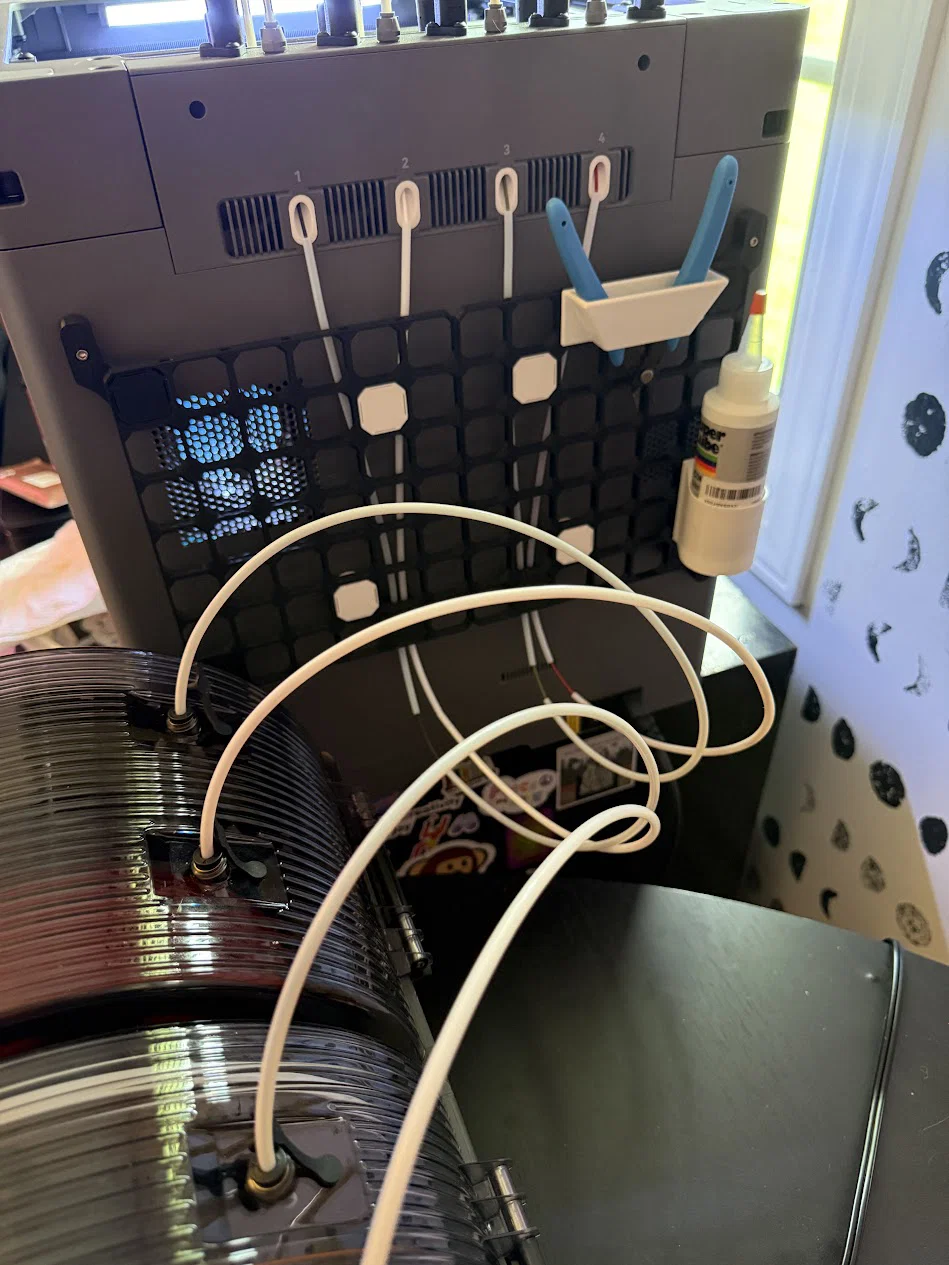

Mình muốn tìm cách gắn chắc chắn một tấm OpenGrid vào hông máy Creator 5 để tiện đi dây PTFE và gắn thêm vài cái giá đỡ dụng cụ vào hệ thống module. Độ cứng của nó làm mình khá bất ngờ, mình thậm chí có thể cầm vào giữa tấm lưới rồi lắc nhẹ cả cái máy mà nó vẫn không hề hấn gì.

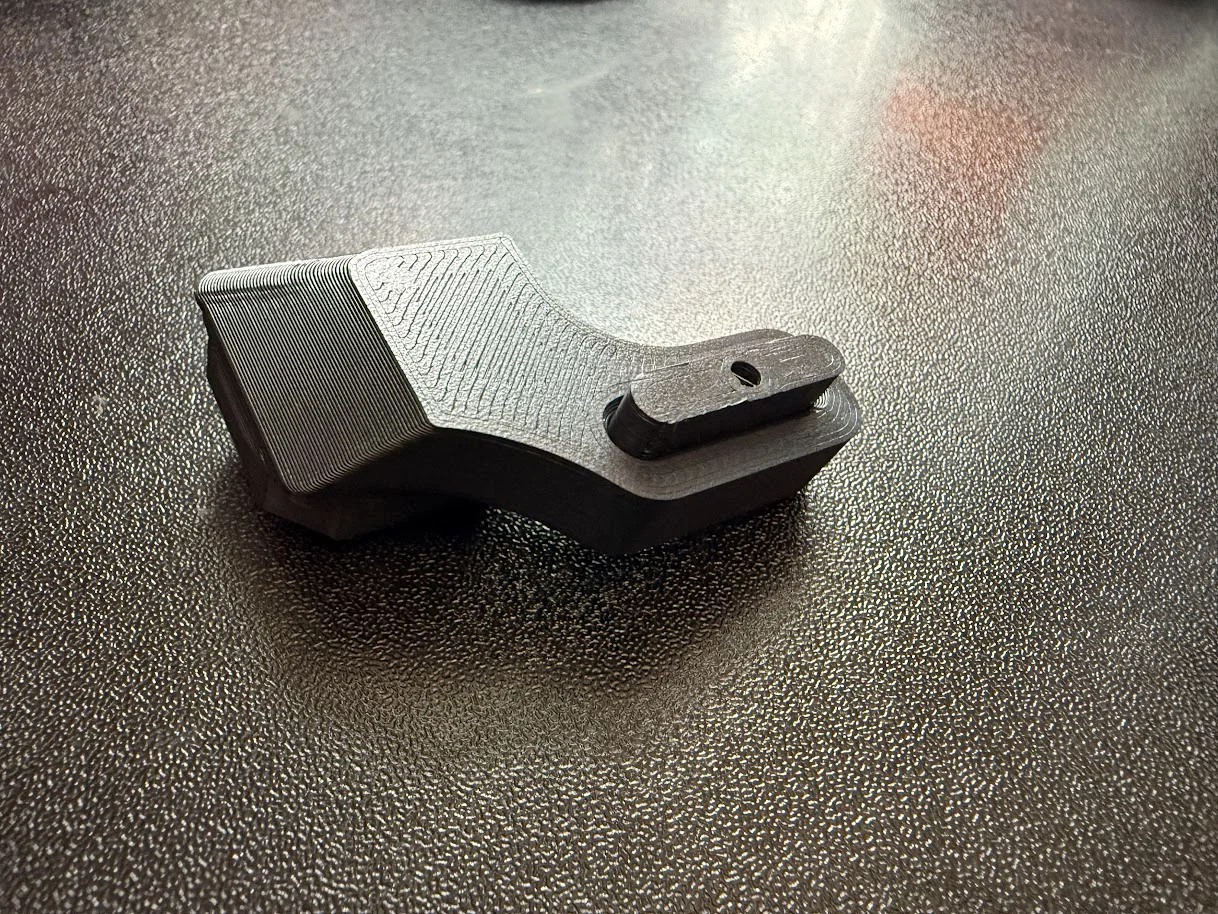

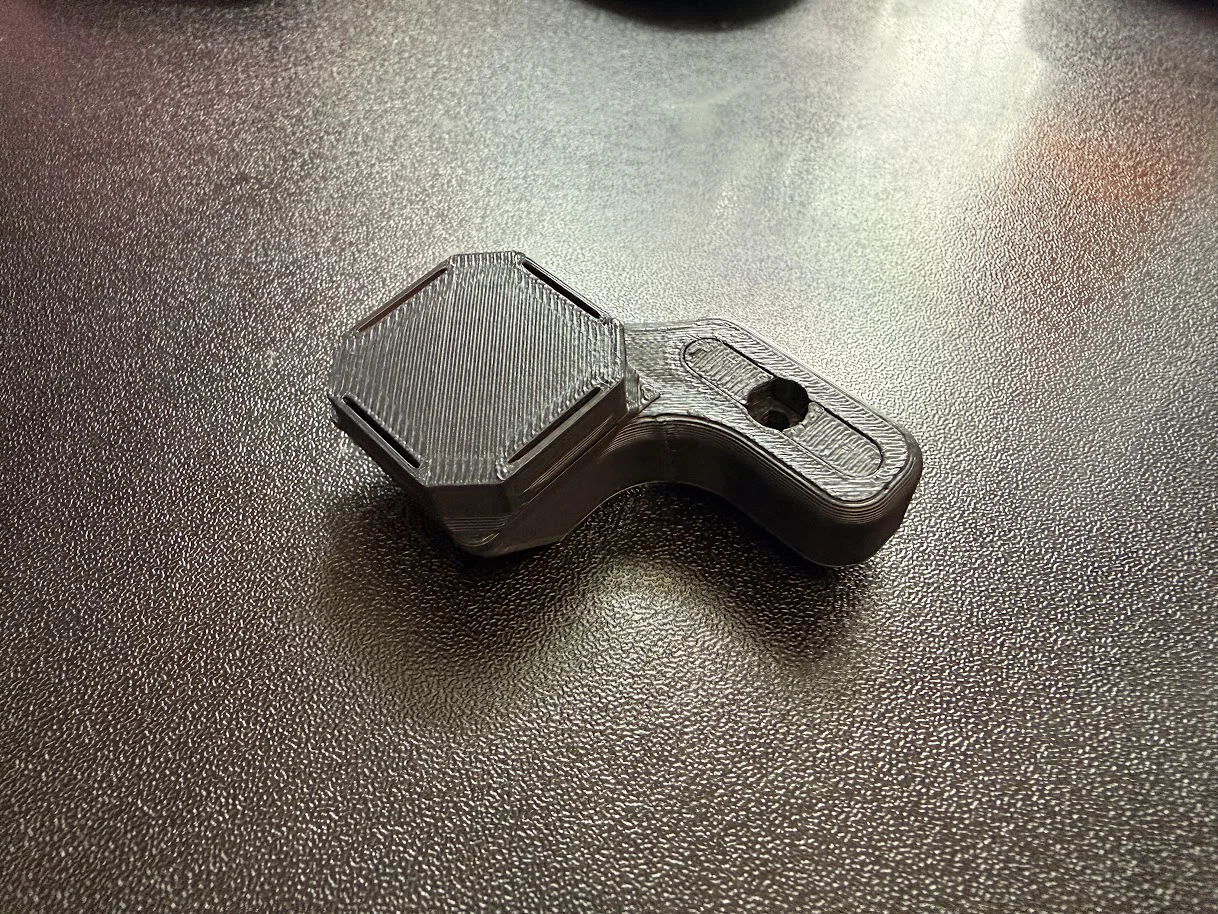

Mình có đính kèm cả hai phiên bản có vát cạnh (chamfered) và không vát. Thật ra thì hai bản này công năng như nhau, chọn cái nào là tùy vào gu thẩm mỹ của bạn thôi.

Độ dung sai được thiết kế rất khít, nhưng mọi thứ đều lắp khớp hoàn hảo nếu bạn in bằng profile "0.20mm Standard @FF C5". Mình có tăng phần trăm infill lên 15% dạng gyroid, mặc dù làm vậy có thể hơi thừa một chút.

Mẹo lắp ráp:

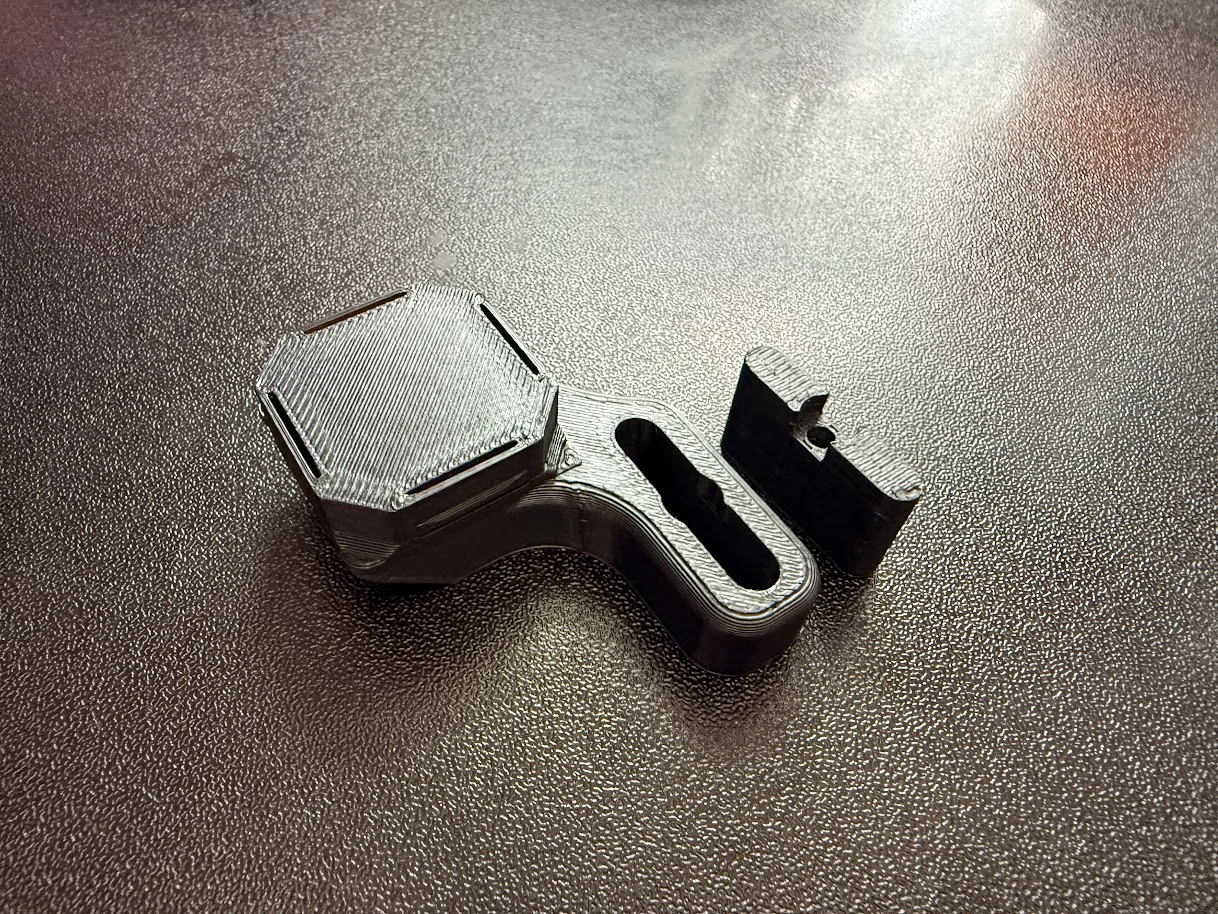

• Cài đặt: Trượt miếng đệm nhỏ vào vị trí sao cho phần khuyết bắt ốc hướng lên trên cho đến khi nó nằm phẳng với bề mặt trên cùng. Có thể bạn cần dùng chút sức một tí, nhưng chúng sẽ khớp vào đúng chỗ thôi. Hãy dùng con ốc vốn dành cho giá treo cuộn nhựa để cố định chúng nhé.

• Tấm lưới: In hai tấm lưới 6x7 rồi ghép chúng lại với nhau.

• Độ chắc chắn: Hãy dùng các miếng đệm và hướng dẫn dẫn dây PTFE ở phía mặt máy của lưới để tăng độ ổn định.

• Đi dây PTFE: Nếu dùng hướng dẫn dẫn dây PTFE, mình khuyên bạn nên cắt đôi ống PTFE (như trong ảnh) để việc luồn dây nhựa vào sau này dễ dàng hơn nhiều.

Liên kết hữu ích: File openGrid trên Printables, Công cụ tạo lưới Perplexing Labs
