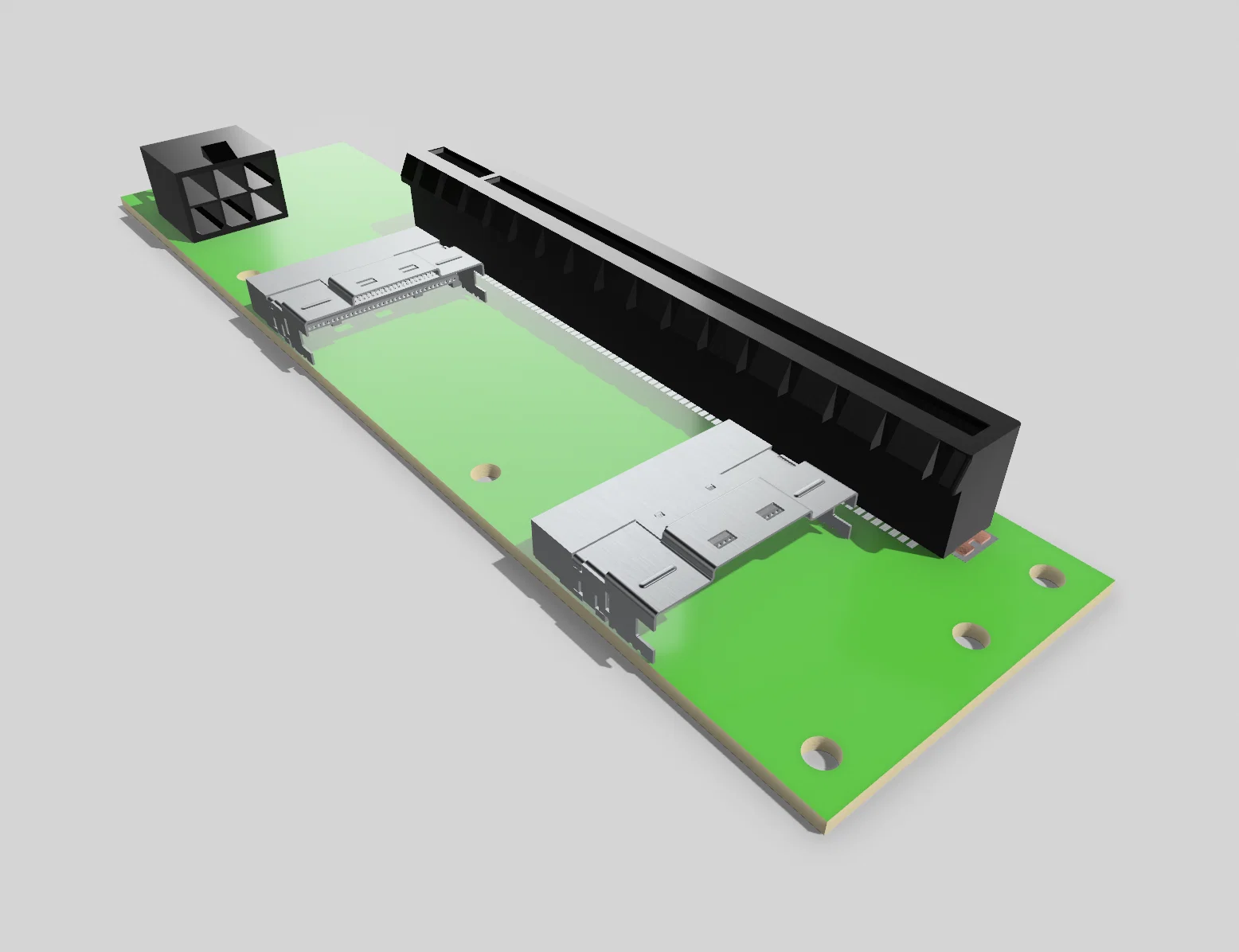

File CAD bộ chuyển đổi Shinreal 2 x SFF-8654 8 Lane sang PCIe x16
Mình tự dựng file CAD này để phục vụ việc kiểm tra kích thước và lắp ráp bo mạch chuyển đổi Shinreal XIC 5416PE. File STEP đầy đủ các thành phần chính và vị trí lắp đặt, rất tiện lợi cho các dự án thiết kế của bạn.
Mô tả
Mình cần file mô hình của linh kiện này cho một dự án đang làm mà tìm hoài không thấy, nên mình đã tự vẽ và chia sẻ lại cho mọi người đây. File này không hoàn hảo đến từng chi tiết nhỏ hay các ký hiệu trên bo mạch PCB, nhưng đảm bảo chuẩn xác để các bạn kiểm tra độ vừa vặn khi lắp ráp. Tất cả các thành phần chính và lỗ bắt vít đều đã được mình dựng đầy đủ trong file STEP này để phục vụ thiết kế của các bạn.
Mã linh kiện của nhà sản xuất cho bo mạch này là XIC 5416PE để các bạn dễ dàng tìm kiếm thông tin.
Các đầu kết nối trong thiết kế này là tài sản thuộc sở hữu của TE Components.
