Bàn Xoay Airbrush (Dùng vòng bi 608, hỗ trợ lõi cuộn Prusament)

Tôi có ở đây một bộ các linh kiện xuất phát từ ý tưởng tận dụng lõi cuộn nhựa Prusament và vòng bi 608zz để làm bàn xoay sơn airbrush. Sau đó, nó được cải tiến thêm một số chi tiết, bao gồm cả bề mặt có chốt để hạn chế tối đa việc mô hình bị dính vào mặt bàn. Bộ thiết kế này cho phép bạn tùy chọn sử dụng đầu cuộn Prusament làm đế sơn hoặc tăng độ ổn định cho bề mặt có chốt. Tất cả các phương án đều cần sử dụng vòng bi 608 (vòng bi ván trượt).

Hướng dẫn:

In 1 Đế xoay (Turntable Base).

• Tất cả các đế xoay đều giống hệt nhau ngoại trừ đường kính trục. Tùy vào máy in của bạn mà có thể cần chỉnh kích thước to hoặc nhỏ hơn để khớp hoàn hảo với vòng bi.
• Độ phân giải .25mm structural là ổn cho chi tiết này. Tôi dùng 15% infill. Bạn cứ dùng loại nhựa nào tùy thích.

In 1 Trục trung tâm (Turntable Centre).

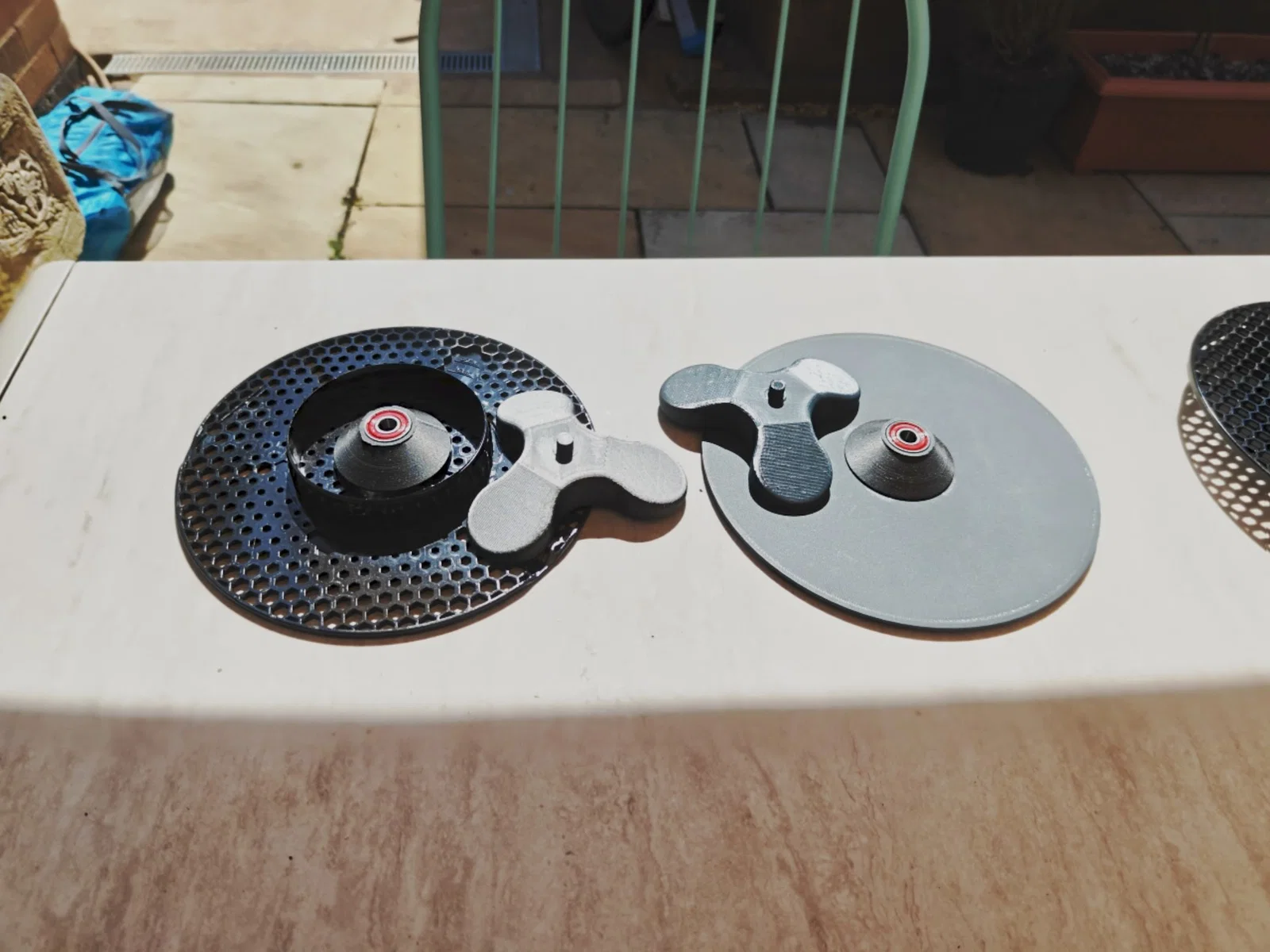

• Chọn kiểu trục bạn muốn. Một loại có hoa văn hình lục giác (Hex) nếu bạn muốn sơn trực tiếp lên cuộn Prusament. Một loại có khớp nối để lắp vào cuộn Prusament, sau đó mặt trên có chốt sẽ được dán vào (KHUYÊN DÙNG). Cuối cùng là loại trục cơ bản có khớp để dán trực tiếp mặt chốt lên mà không cần cuộn Prusament.
• Tất cả đều có thể in dễ dàng mà không cần support ở layer height .2mm. Dùng nhựa nào cũng được, 15% infill là ổn.
• Khuyên nên in với mặt vòng bi tiếp xúc bàn in và dùng brim (không để khoảng cách hở).

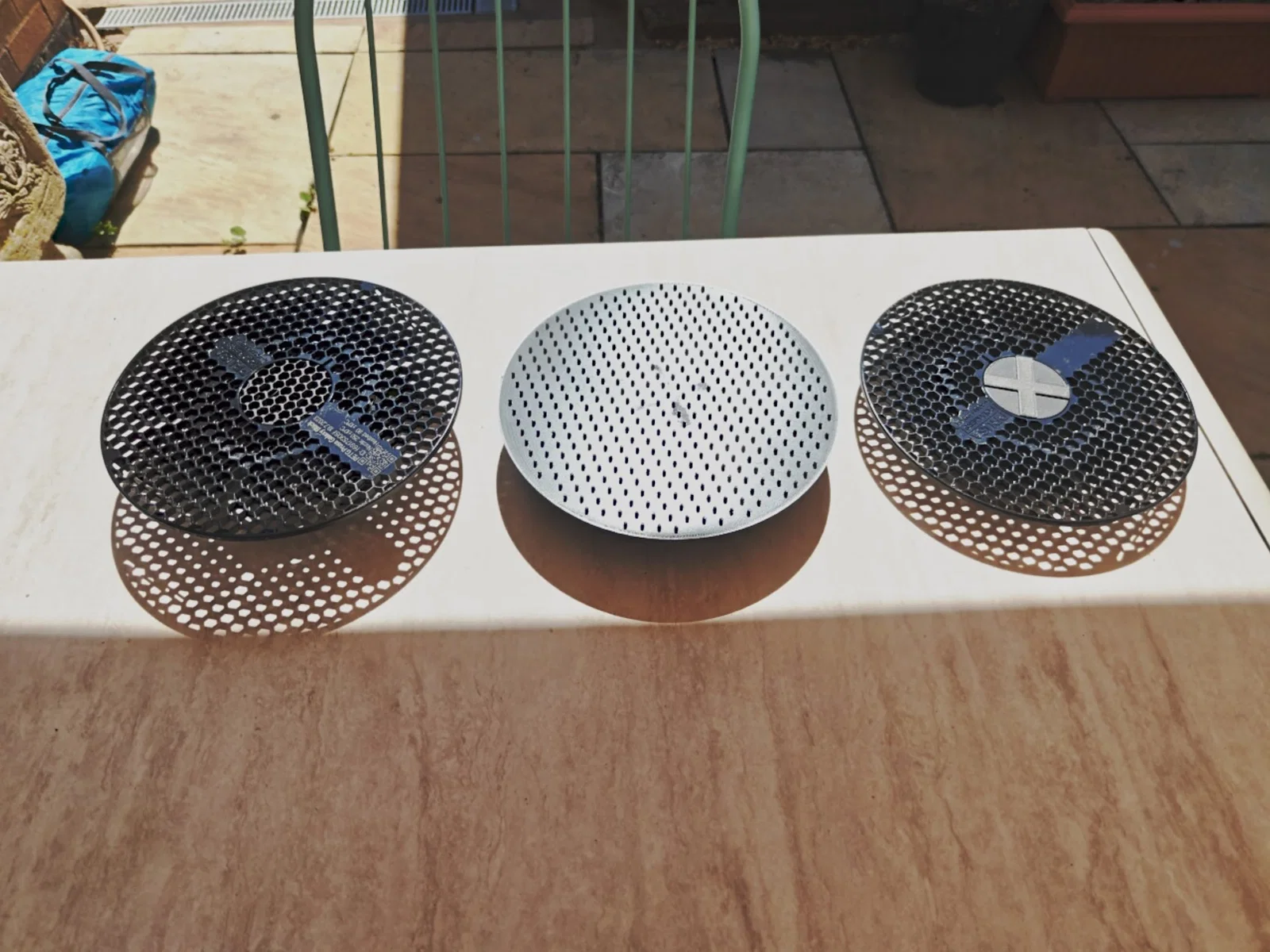

Tùy chọn - In 1 Mặt chốt (Peg Top).

• Nếu bạn chọn một trong hai phương án có khớp nối, hãy in thêm mặt này.
• Vật liệu khuyến nghị là PP. Tuy nhiên vật liệu này khá hiếm, bạn có thể dùng PETG (chỉ là nó sẽ khó bong sơn hơn một chút).
• In ở 0.15mm (thiết lập structural) với 100% infill.
• Nếu máy in của bạn bridge không tốt, bạn có thể cần thêm support cho phần thanh chéo ở giữa.

Lắp ráp:

1. Với tất cả các biến thể, hãy nhấn vòng bi vào phần đáy của trục trung tâm.
2. Nếu bạn dùng biến thể trục cuộn, hãy dán trục vào giữa cuộn nhựa Prusament.
3. Nếu bạn có phần Mặt chốt, hãy đặt nó lên mặt phẳng. Cho keo vào phần chữ thập ở giữa, đặt mảnh khớp nối lên trên. Để một vật nặng đè lên trên cho đến khi keo khô.
4. Đặt cụm đã lắp vào đế.

Hãy liên hệ với tôi nếu bạn có bất kỳ câu hỏi hoặc góp ý nào.
