Attack Beyblade - Con quay tấn công mạnh mẽ

Mô tả thiết kế: Dựa trên những kỹ năng đã học trong năm nay, hãy tự thiết kế và in một con quay để tham gia thi đấu vòng tròn (Round Robin) với bạn cùng lớp.

Tổng quan hoạt động:

Ngoài mô tả thiết kế, chúng mình cần tuân thủ danh sách các ràng buộc sau:

• Toàn bộ con quay Beyblade phải nằm gọn trong khung kích thước 7x7x7 cm
• Con quay phải có phần bánh răng ở phía trên để vừa với bệ phóng
• Bản phác thảo (sketch) phải được định nghĩa đầy đủ
• Toàn bộ con quay phải thể hiện được sự hiểu biết của bạn về các tính năng và công cụ phác thảo trong SolidWorks

Thiết kế ban đầu:

Thiết kế đầu tiên của mình là con quay lấy cảm hứng từ God Valkyrie, một trong những mẫu Beyblade mang tính biểu tượng nhất. Nó dựa nhiều vào các gai nhọn để thực hiện các đòn tấn công. Nó cũng có phần đầu tấn công hình cầu, thứ mà mình đã lấy cảm hứng từ thiết kế này:

Sau khi nghiên cứu, mình nhận thấy rằng một con quay có trọng tâm thấp, đầu tròn và các gai nhọn nhô ra là mẫu Attack Beyblade lý tưởng, đặc biệt là khi bị giới hạn trong một sân đấu nhỏ.

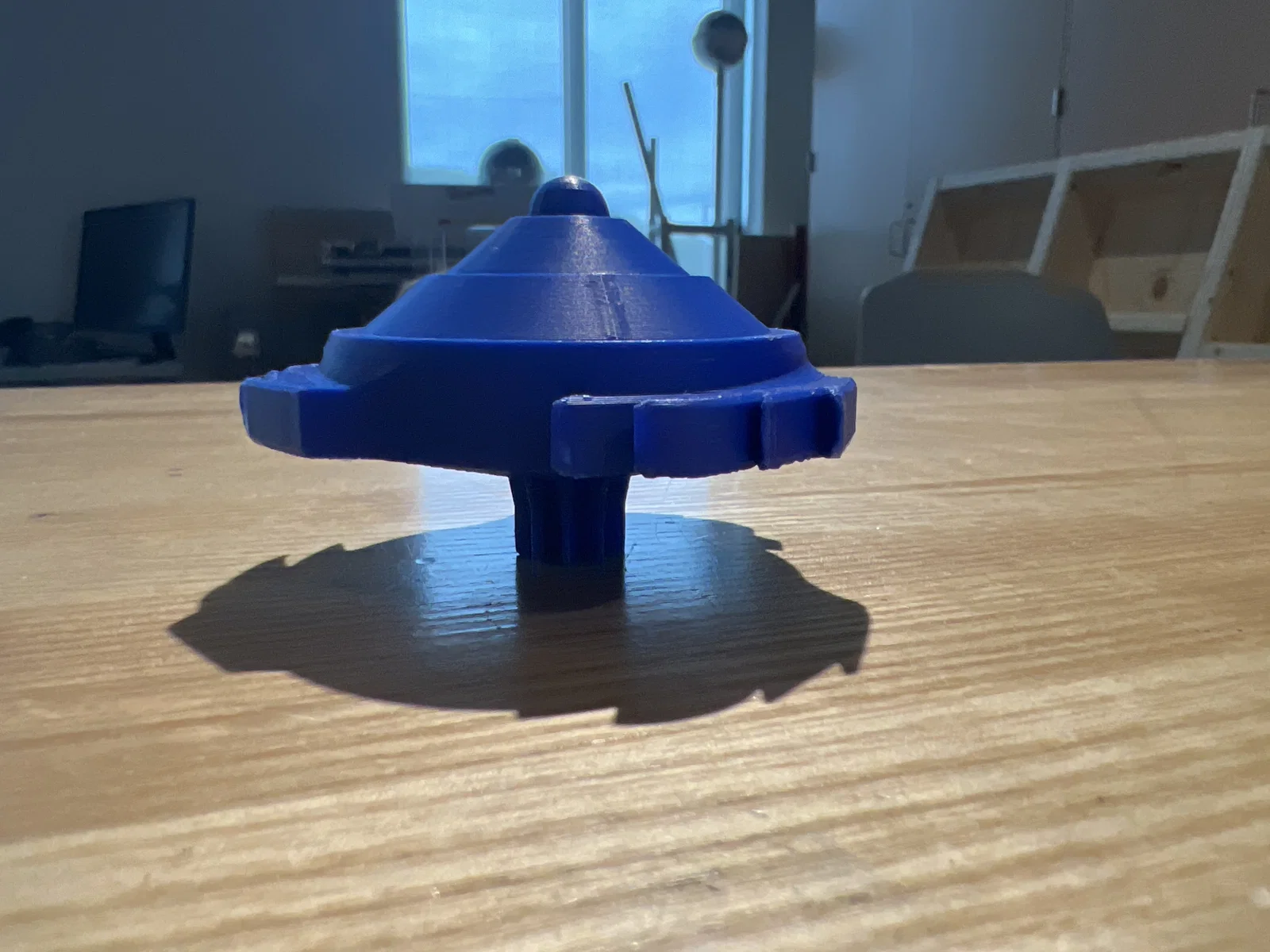

Đây là hình ảnh nguyên mẫu ban đầu:

Đây là các bản phác thảo mình đã dùng để tạo ra nó:

Mình đã sử dụng tính năng Revolve Boss/Base và Circular Pattern để biến những bản vẽ 2D này thành vật thể 3D, qua đó chứng minh khả năng sử dụng các tính năng phức tạp của SolidWorks.

Những thay đổi trong thiết kế:

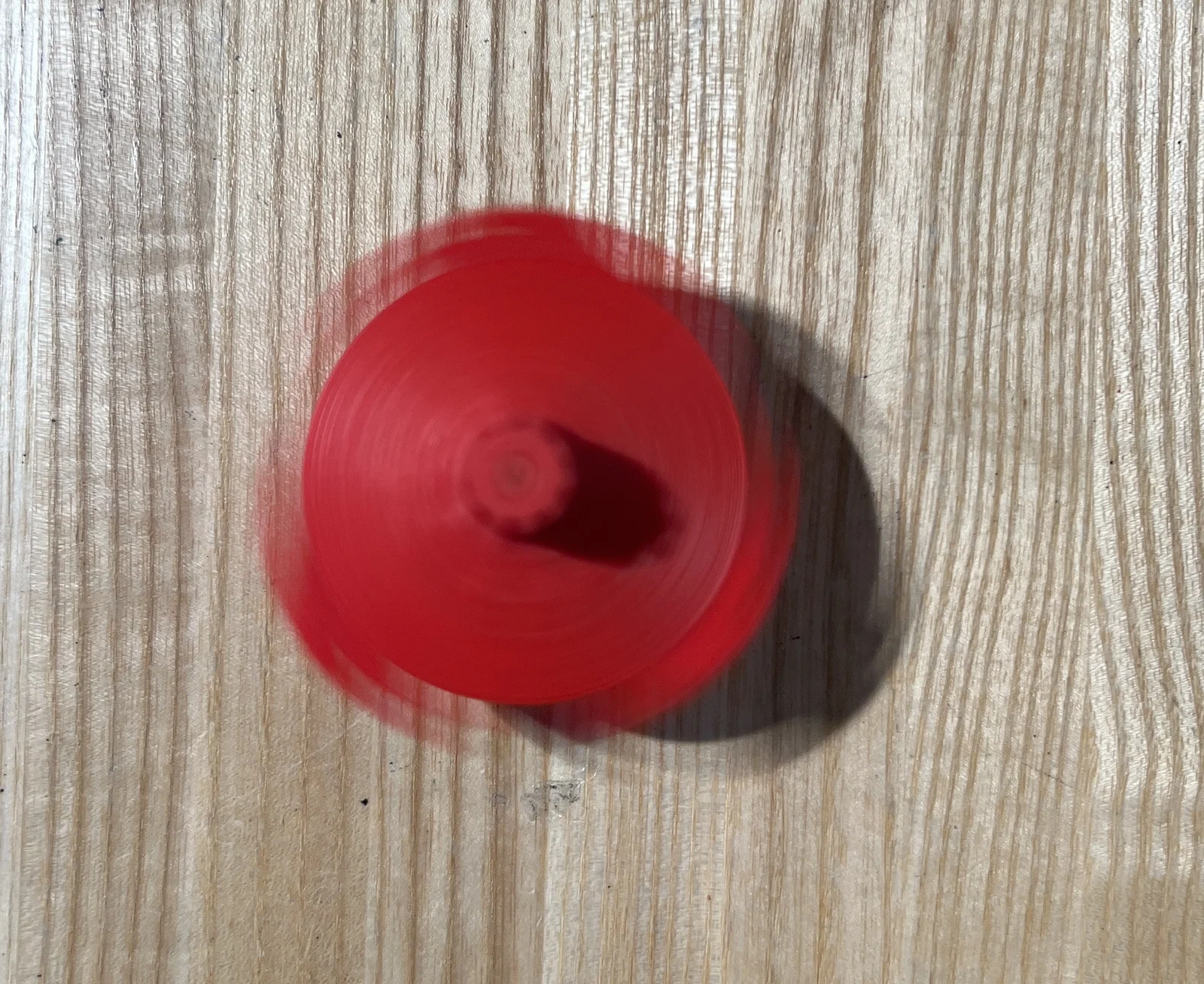

Sau khi thử nghiệm đấu với vài con quay khác, mình nhận thấy nhiều con quá thấp khiến Beyblade của mình không thể va chạm được, nên mình đã hạ thấp các gai đi 0.3cm. Thay đổi này không chỉ giúp cải thiện trọng tâm của con quay, tăng độ ổn định và sức bền, mà còn cho phép nó tấn công được cả những con quay thấp hơn.

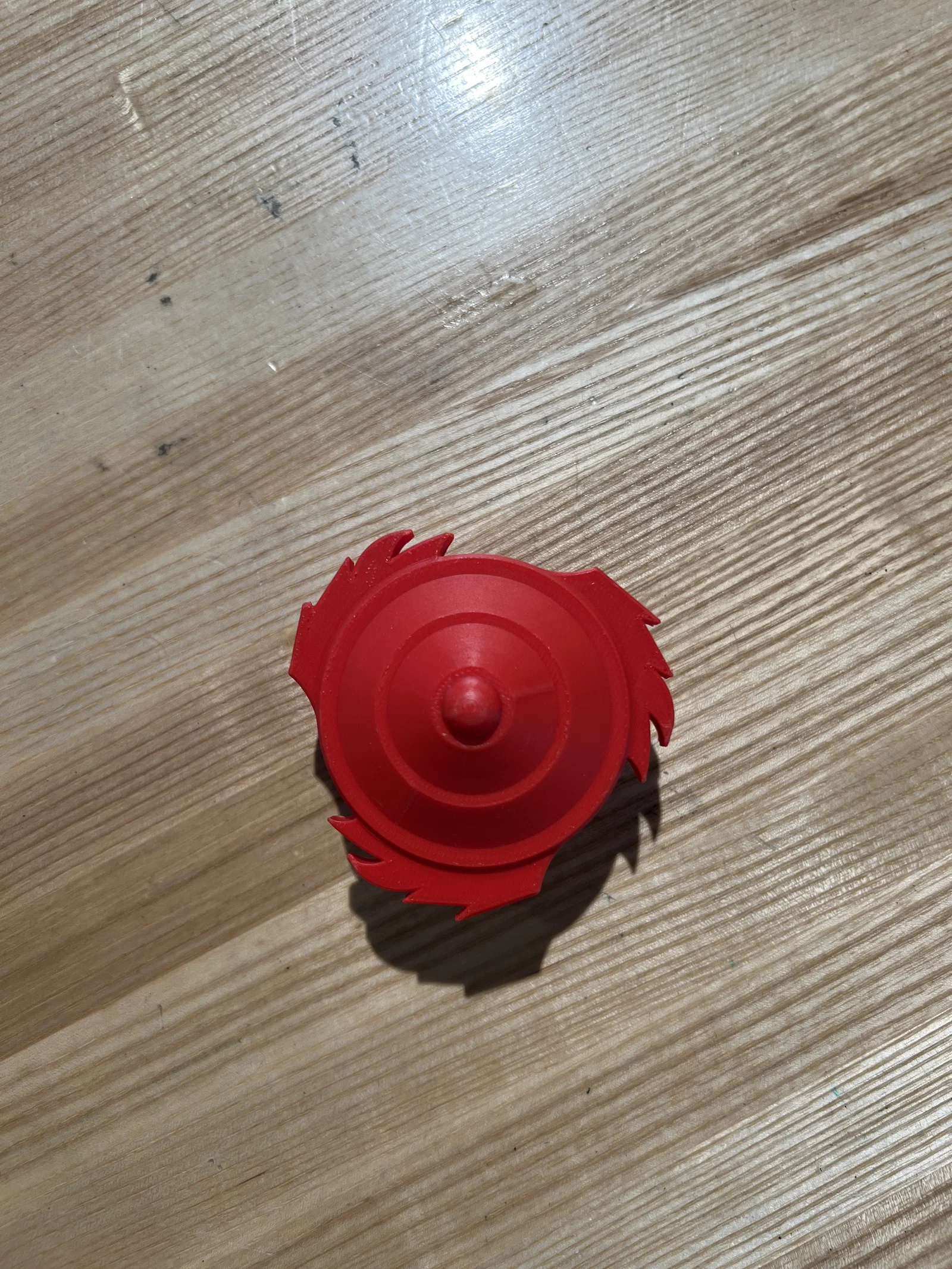

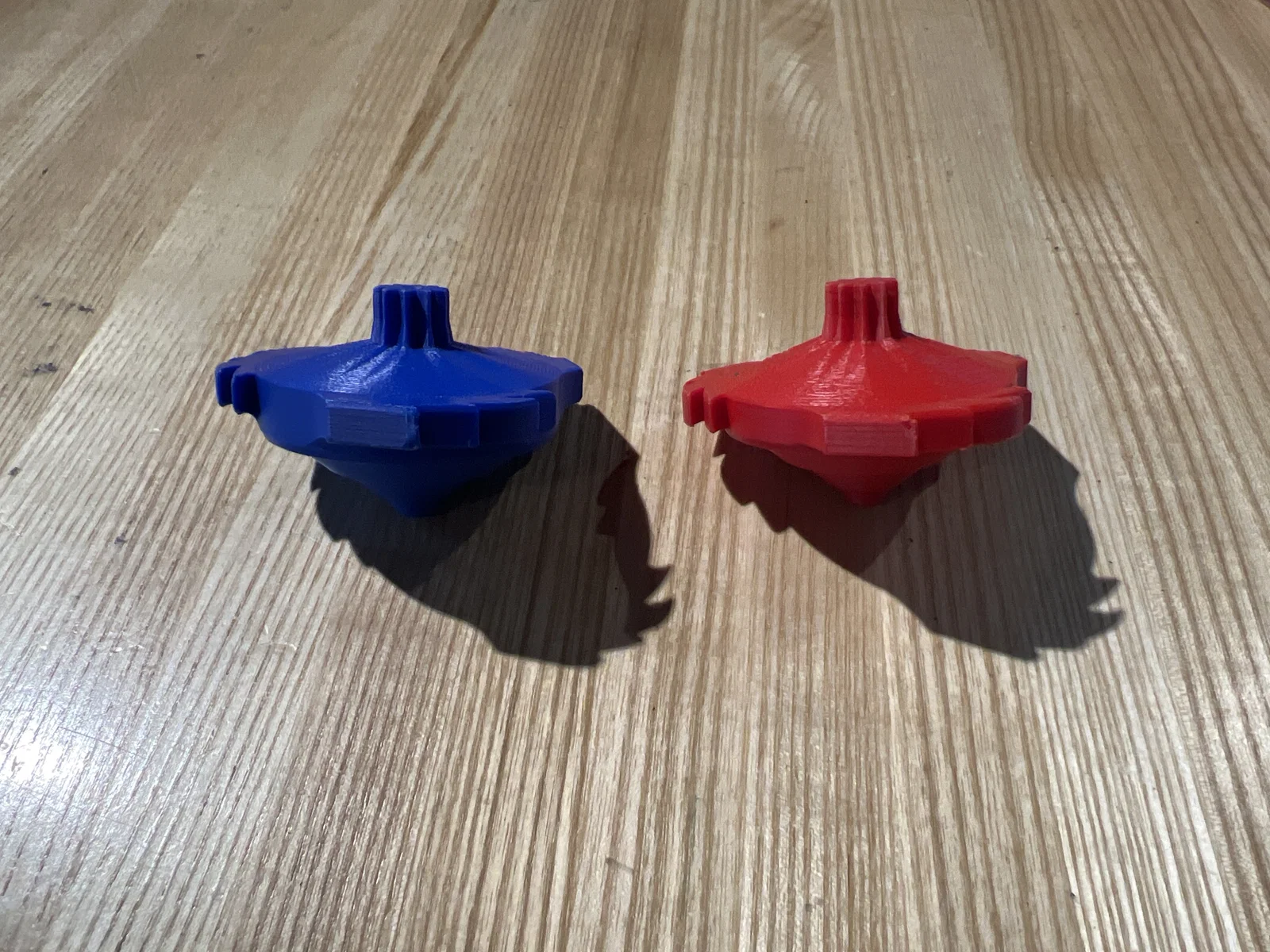

Đây là phiên bản thứ 2:

Còn đây là các bản phác thảo mình dùng để thực hiện nó:
