MK8 PRO - Giá đỡ cho hộp điều khiển GT zin gia công bằng SendCutSend

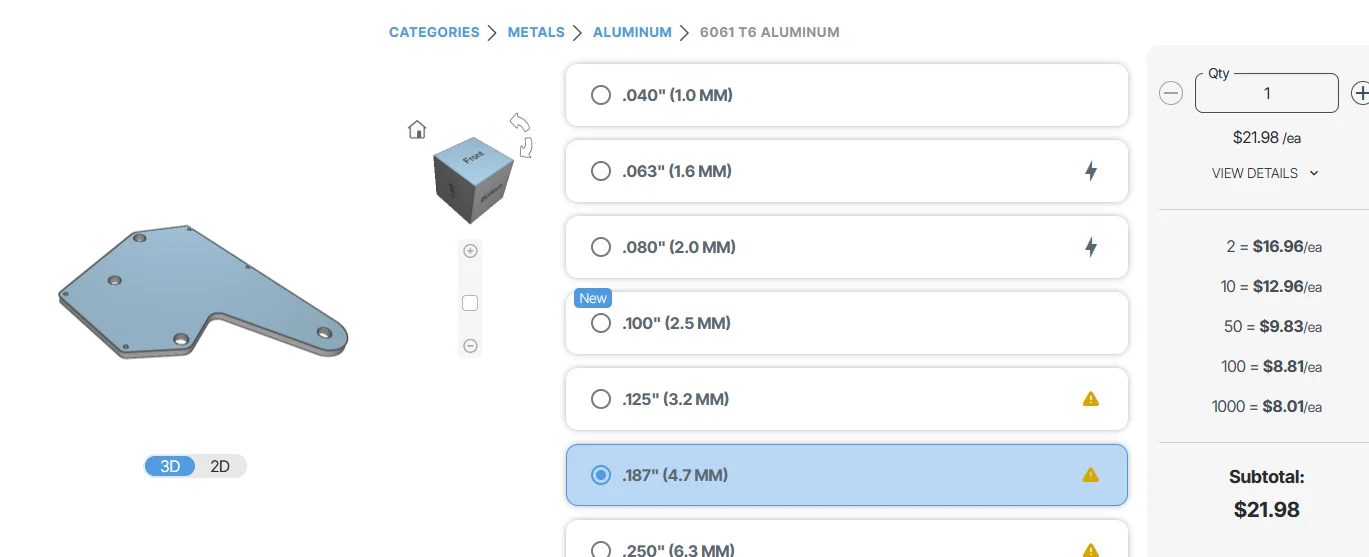

Giá đỡ cho MK8 PRO giúp bạn không cần phải phay CNC. Thiết kế này tối ưu để đặt gia công qua SendCutSend với độ dày 4.7mm, giúp bạn dễ dàng lắp đặt vào hộp điều khiển GT mà không cần chỉnh sửa quá nhiều phần cứng bên trong.
Mô tả

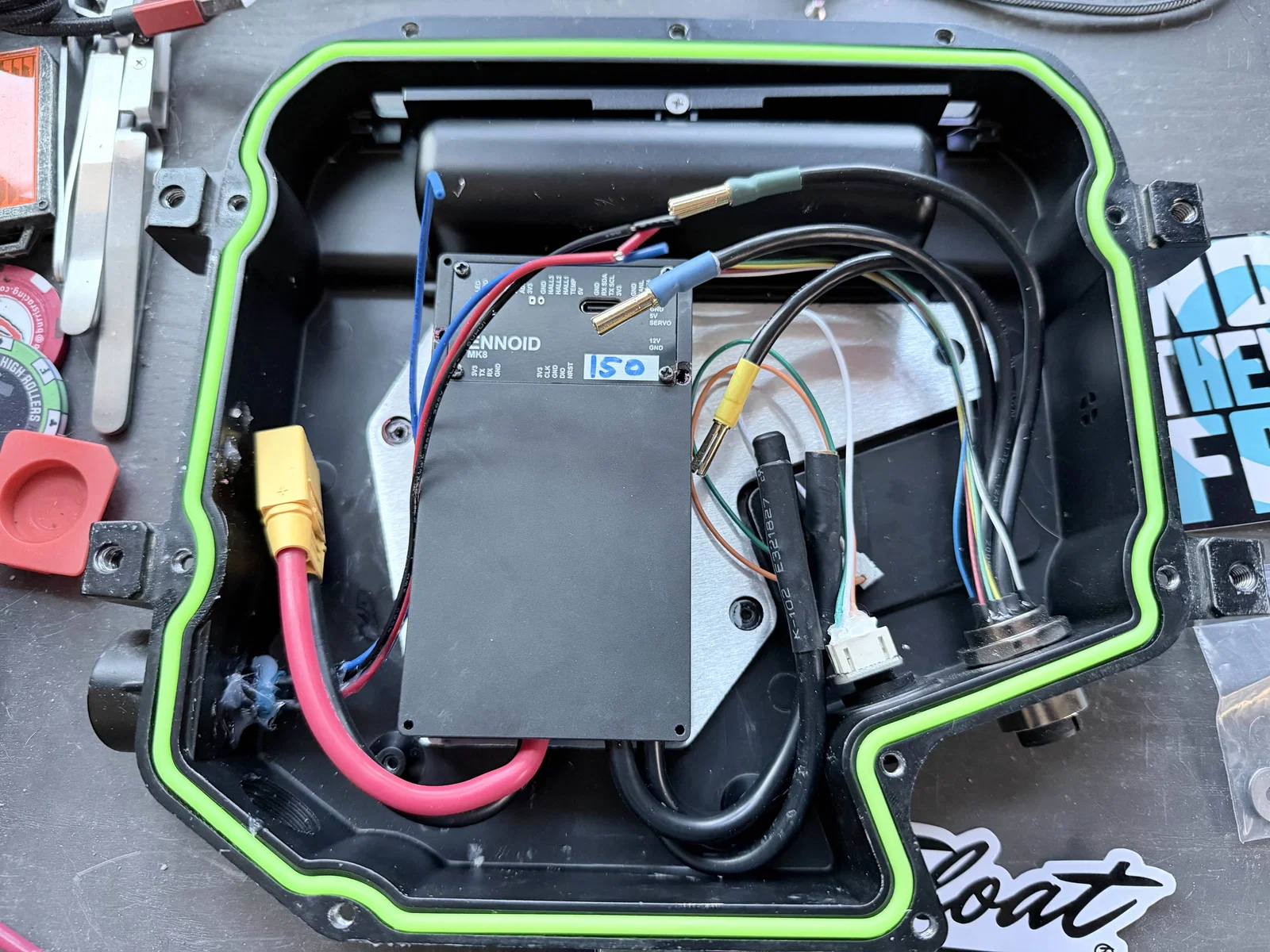

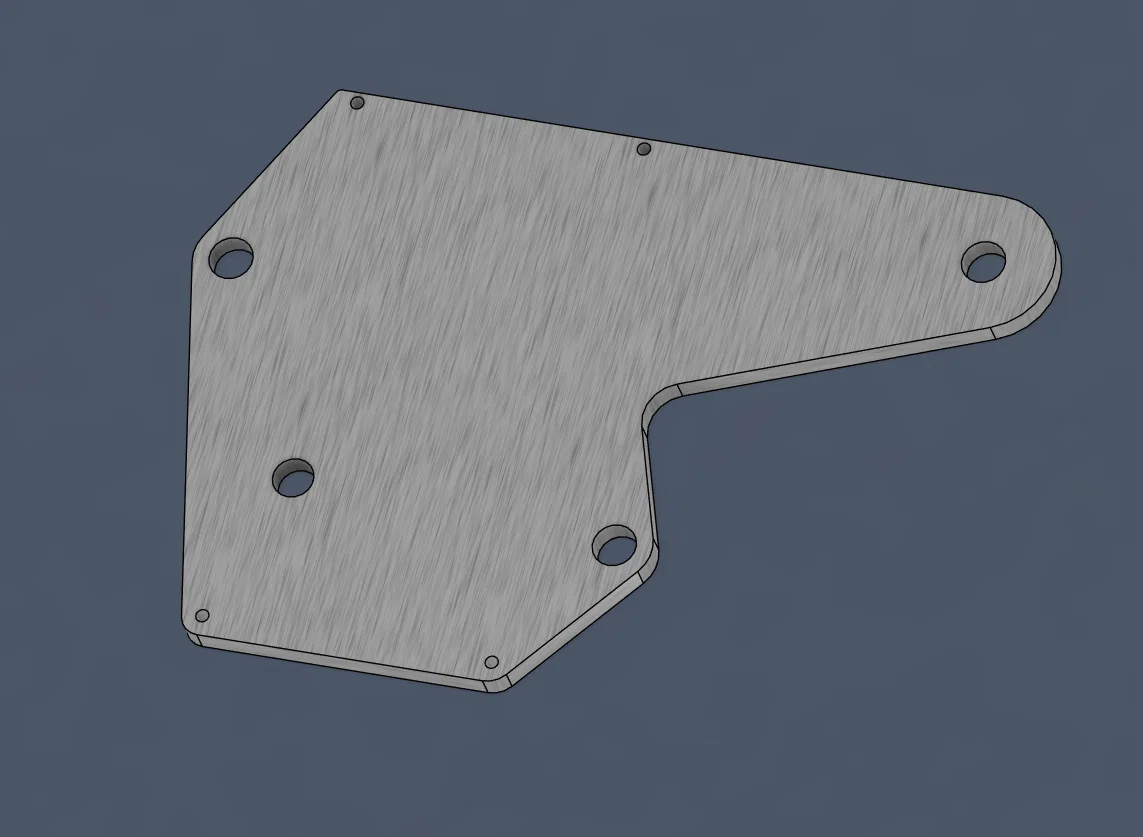

Mình thiết kế cái bát (mount) này để đặt gia công qua SendCutSend. Mình khuyên các bạn nên tự khoan vát (countersink) các lỗ vít trên MK8 PRO để tiết kiệm chi phí nhé. Nếu bạn muốn tránh việc phải mài các chân trụ trong hộp điều khiển GT, thì bát này bắt buộc phải được gia công với độ dày 4.7mm từ SCS. Bạn sẽ cần dùng thêm vòng đệm (washers) nếu đầu vít của bạn không đủ rộng để giữ chặt tấm đế. Lưu ý là các loại cáp chuyển đổi motor zin như AVAspark hay loại tương tự sẽ không dùng được vì dây pha sẽ bị ngắn. Mình thiết kế cái này dựa trên bộ chuyển đổi superflux. Ennoid LCM vẫn sẽ dùng được nếu bạn cắt bỏ phần thanh ngang bằng nhựa ở nắp hộp ngay phía trên vị trí lắp.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
