Ốp công tắc đèn thiết kế cơ khí độc đáo (Rocker Rack and Pinion)
Mẫu ốp công tắc đèn kiểu USA rocker với cơ chế bánh răng thanh răng thú vị. Sản phẩm sử dụng 3 vòng bi nhỏ, dễ in bằng nhựa PLA và lắp ráp nhanh chóng, giúp việc bật tắt đèn của bạn trở nên chuyên nghiệp và độc đáo hơn.
Mô tả

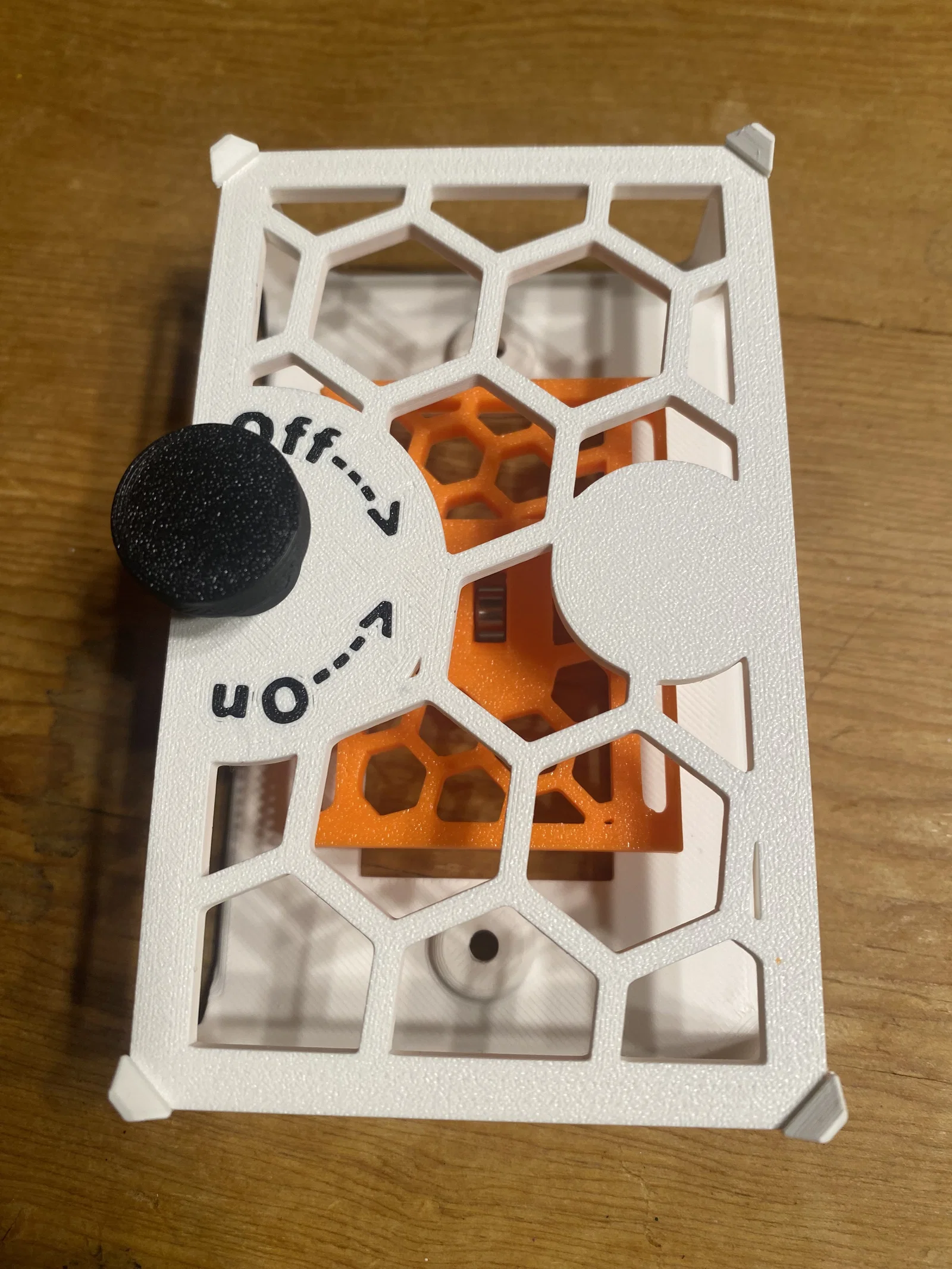

Đây là mẫu ốp công tắc đèn kiểu USA rocker được thiết kế cực kỳ tỉ mỉ. Nó sử dụng cơ cấu bánh răng thanh răng (rack and pinion) được điều khiển bằng núm vặn. Sản phẩm gần như hoàn toàn là in 3D, chỉ cần thêm 3 vòng bi nhỏ (loại này rất rẻ trên Amazon), việc tháo lắp và cài đặt cũng rất đơn giản. Cơ chế hoạt động là chuyển đổi chuyển động quay của núm thành chuyển động tịnh tiến qua bộ truyền bánh răng thanh răng để gạt công tắc rocker. Phần chữ trên nắp có thể in bằng máy in đa màu, hoặc nếu dùng máy in đơn màu, bạn có thể xóa phần chữ để tạo hiệu ứng khắc chìm.
Đa số các chi tiết có thể in với 2 tường và 15% infill. Tuy nhiên, mình khuyên nên tăng infill lên 25% và 4 tường cho phần thanh răng và nắp dưới.
Nên dùng support dạng tree cho nắp dưới, bắt buộc có trên bánh răng pinion và khuyến khích dùng brim cho trục vòng bi công tắc.
Nhựa PLA là đủ bền rồi.
Cần 3 vòng bi loại 3mm ID x 8mm OD x 4mm wide (có thể mua trên Amazon).

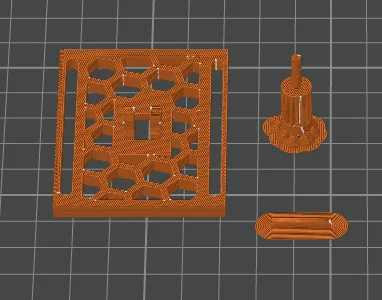

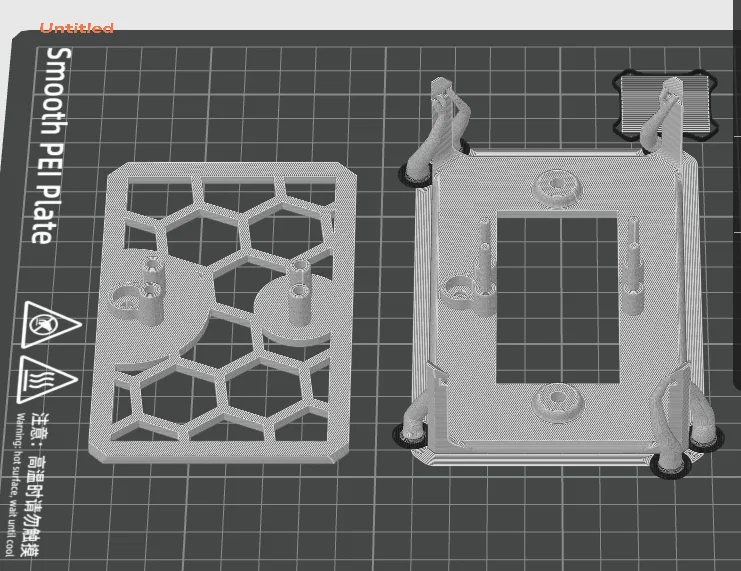

Mình đã đính kèm ảnh chụp màn hình hướng dẫn hướng in/support/brim từ phần mềm slicer.

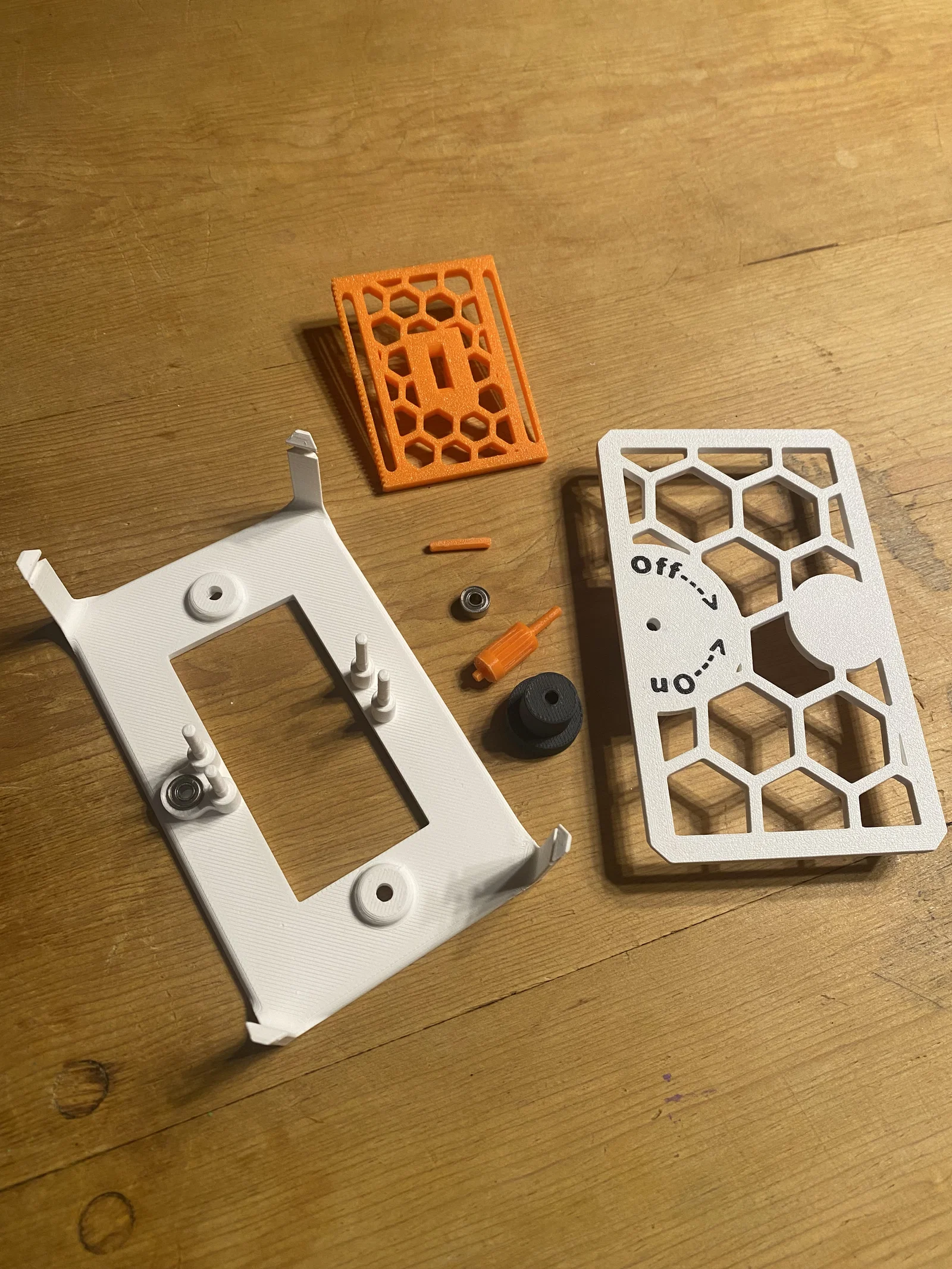

Hướng dẫn lắp ráp (xem chi tiết trong ảnh):

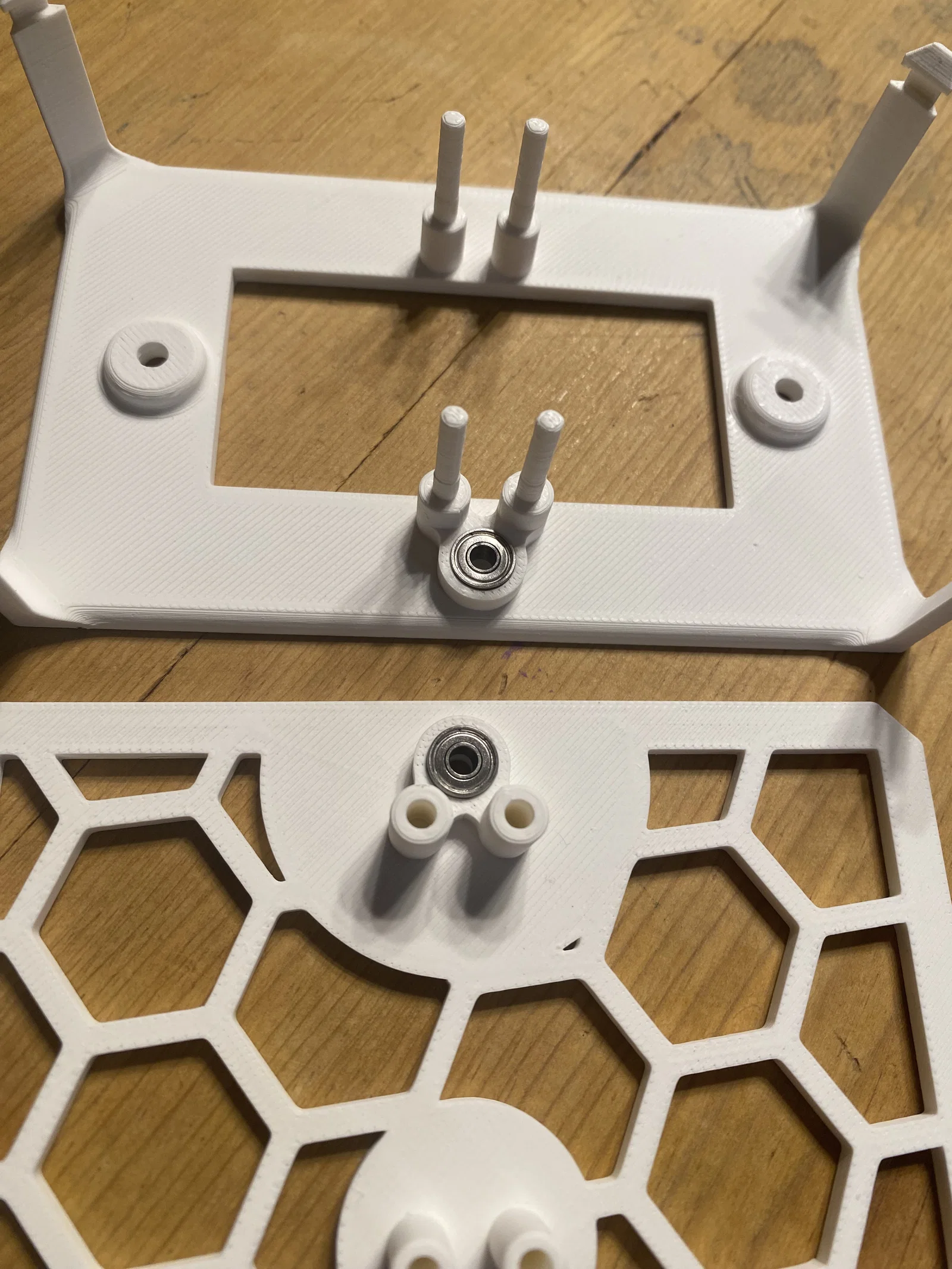

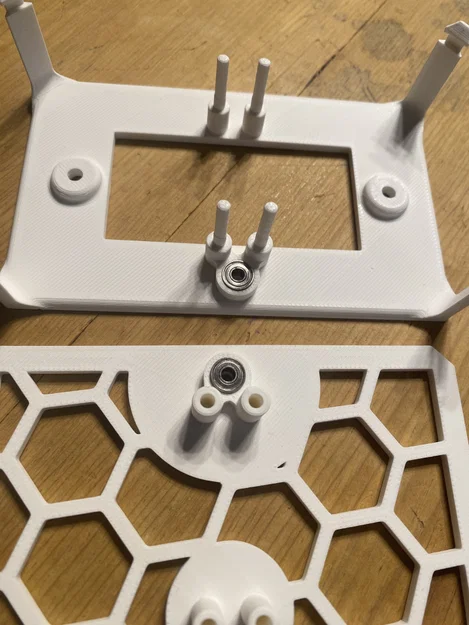

- Ấn vòng bi vào các tấm nắp trên và dưới (có thể đặt trên bề mặt phẳng rồi dùng vật kim loại hoặc tua vít ấn vào).

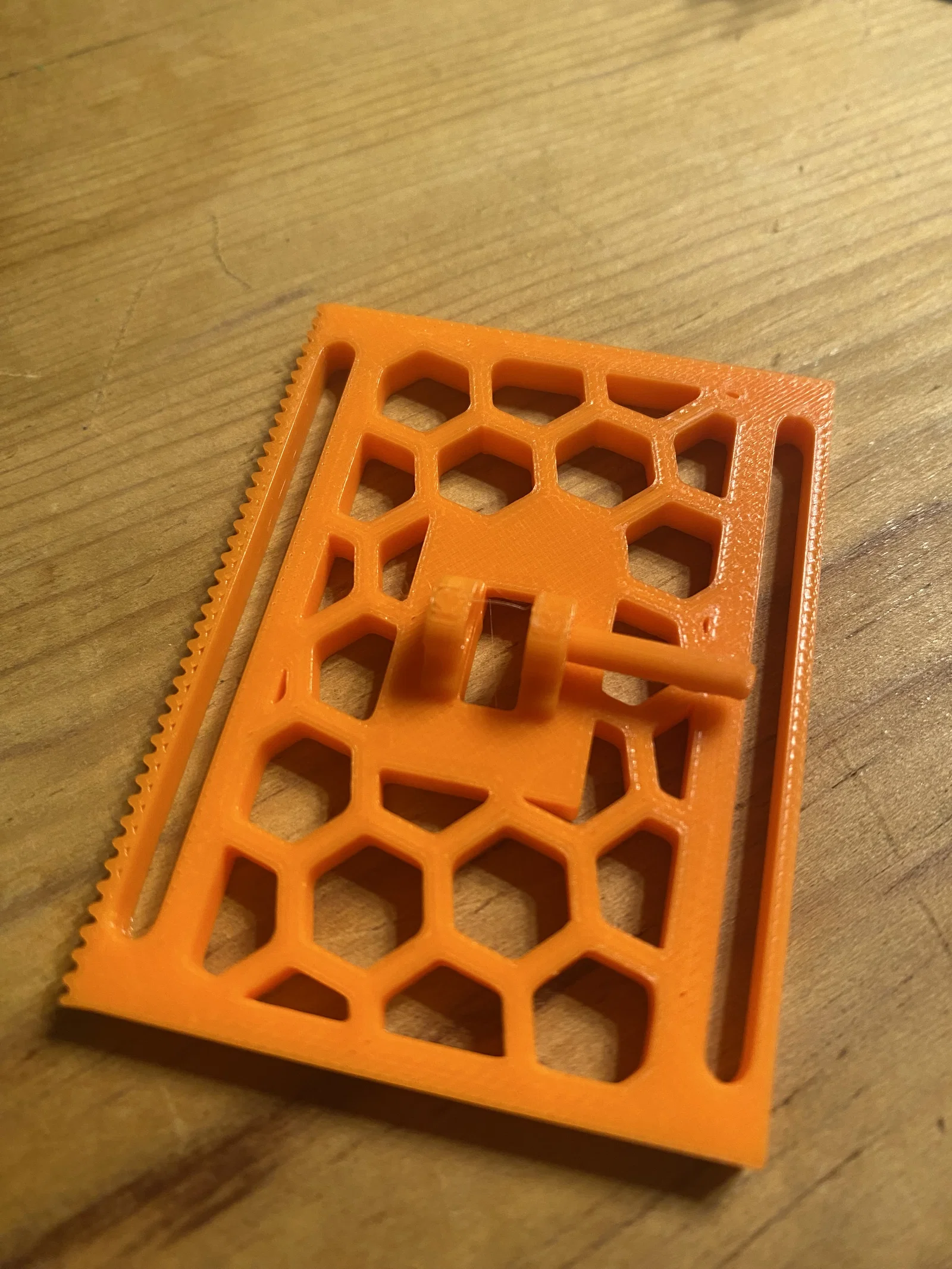

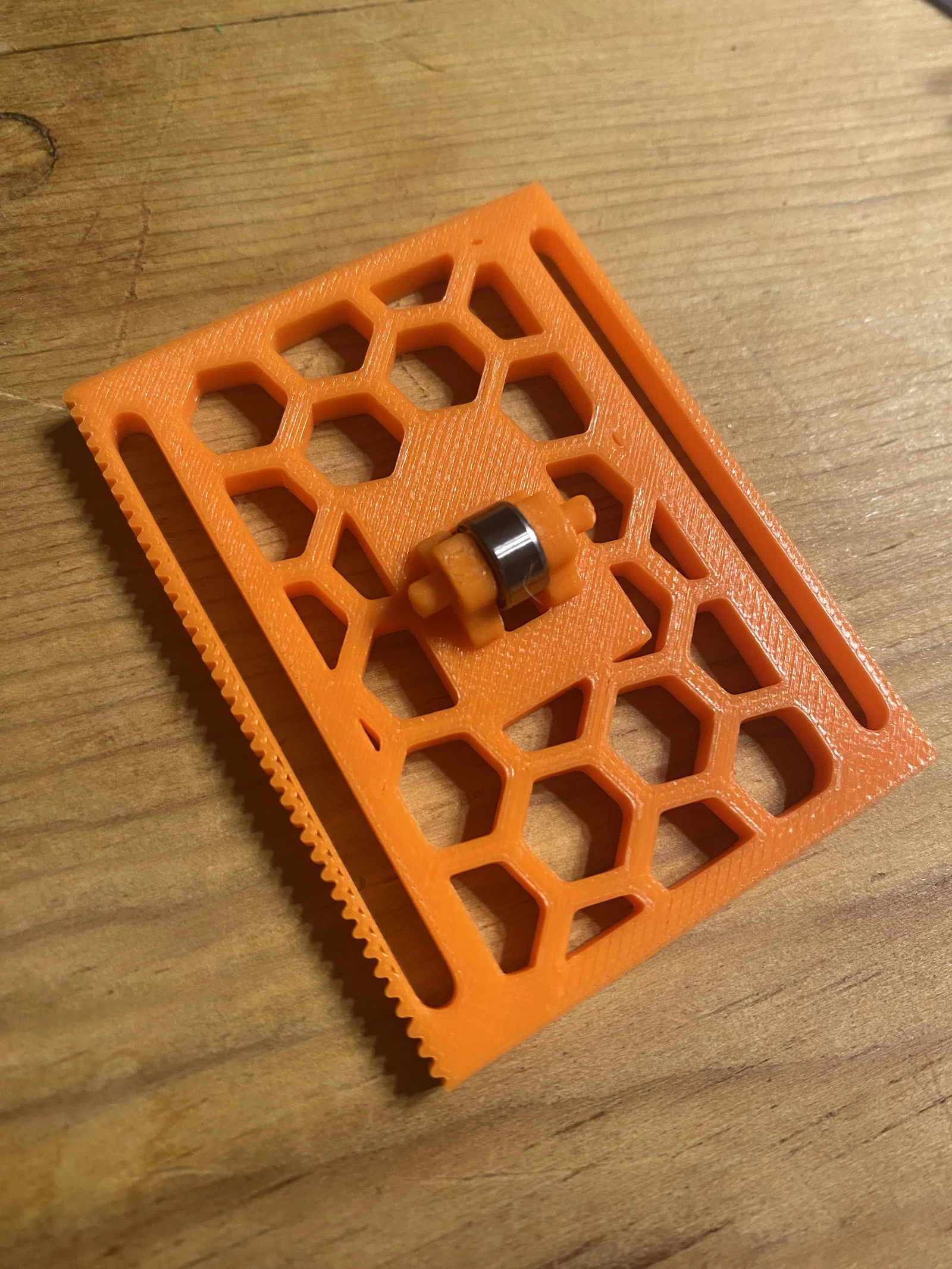

- Chèn trục vòng bi công tắc vào một bên của thanh răng.
- Căn chỉnh vòng bi thứ 3 và ấn trục xuyên qua nó, căn giữa ở phía còn lại của thanh răng để cố định vòng bi.

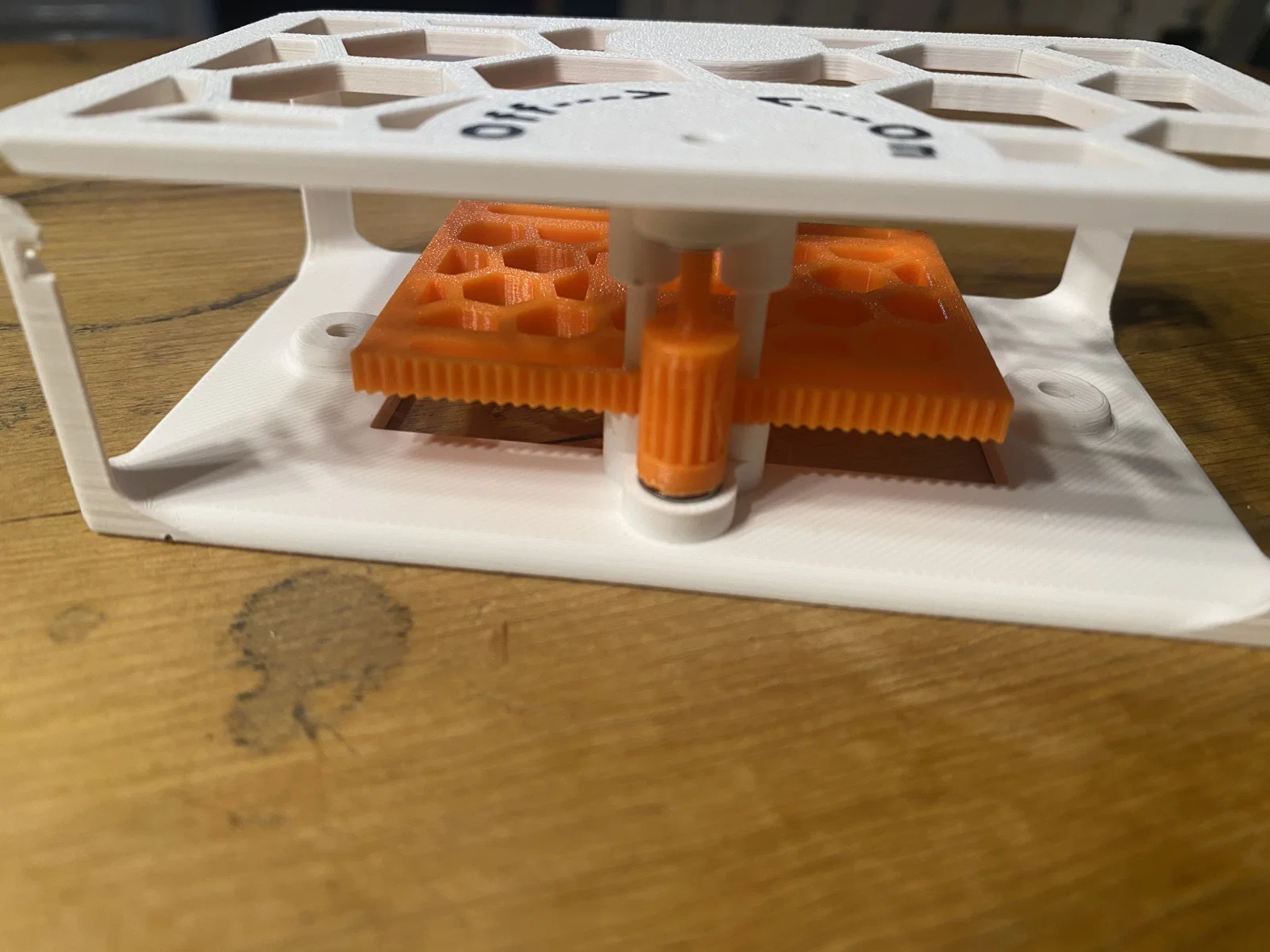

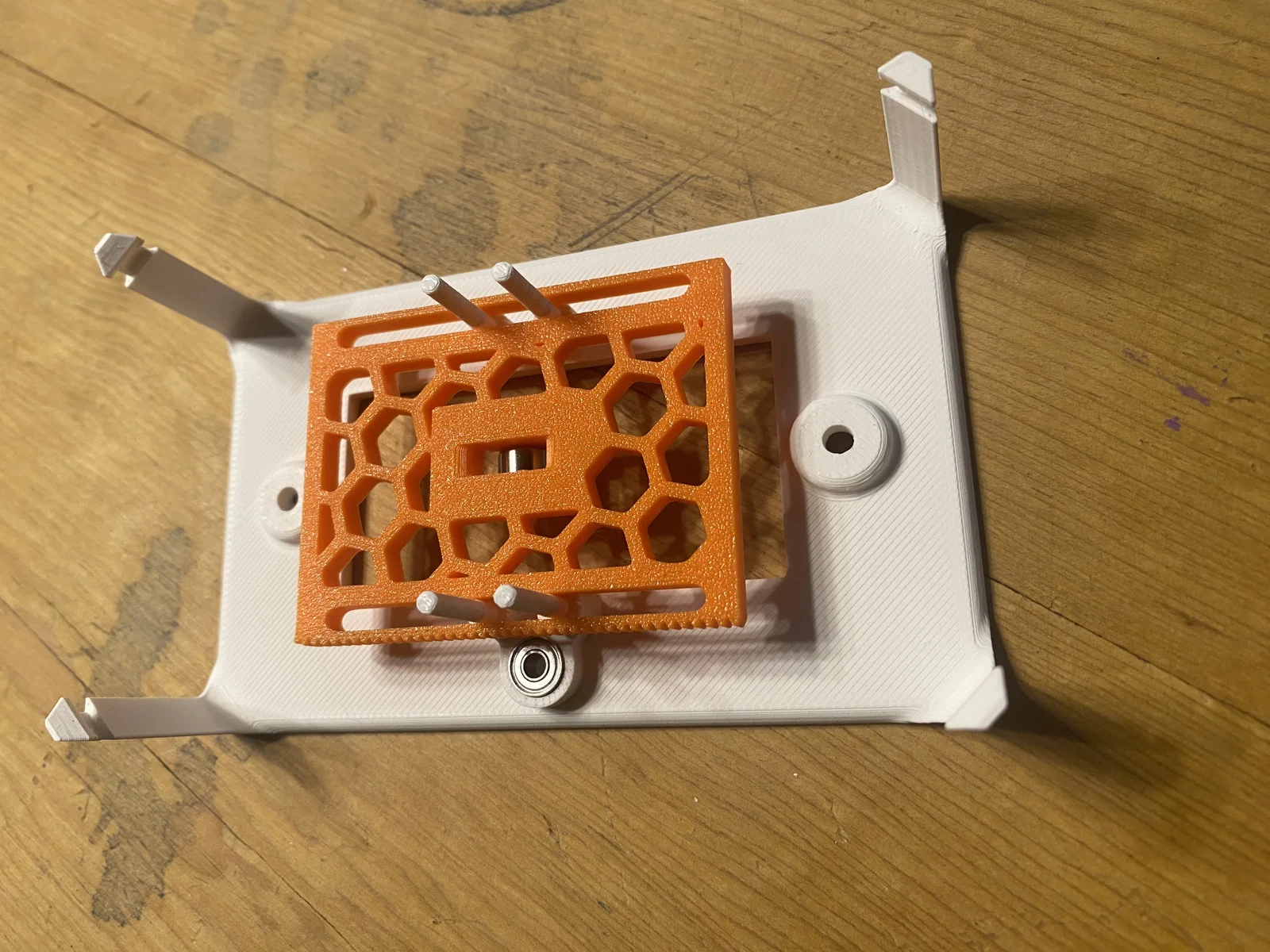

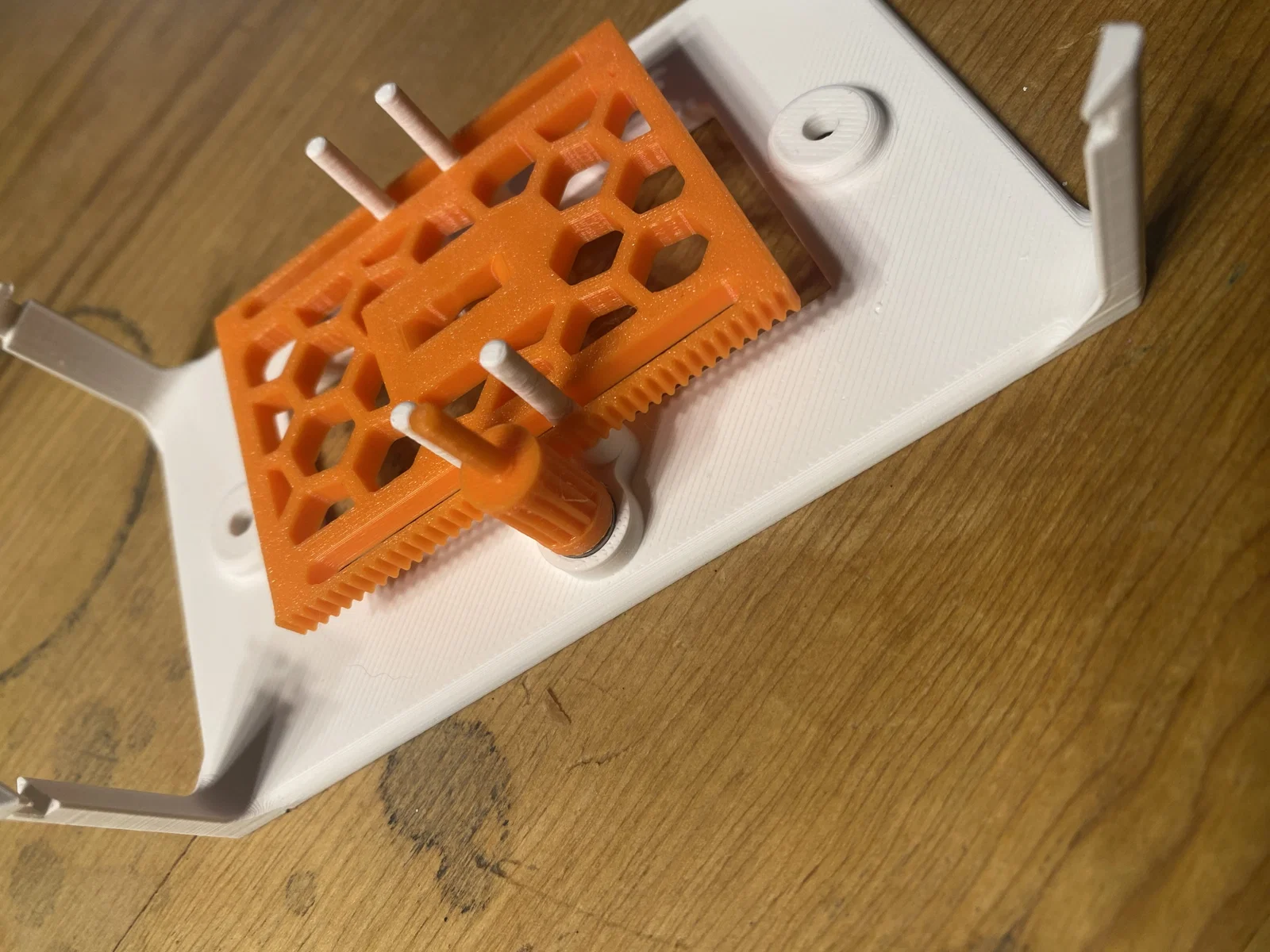

- Đặt thanh răng lên nắp dưới, khớp vào các chốt sao cho bánh răng hướng về phía có vòng bi.
- Đặt bánh răng pinion vào vòng bi ở nắp dưới với phần trục dài hướng lên trên.

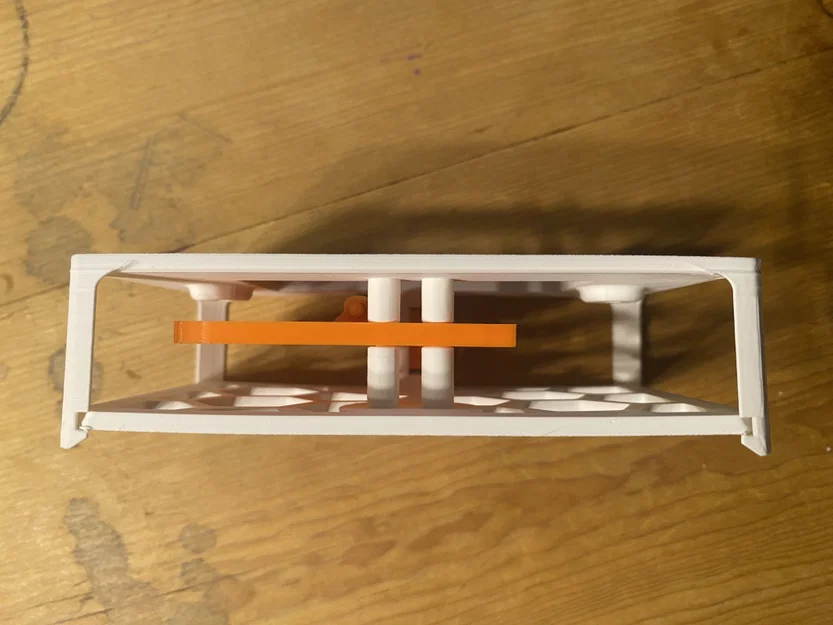

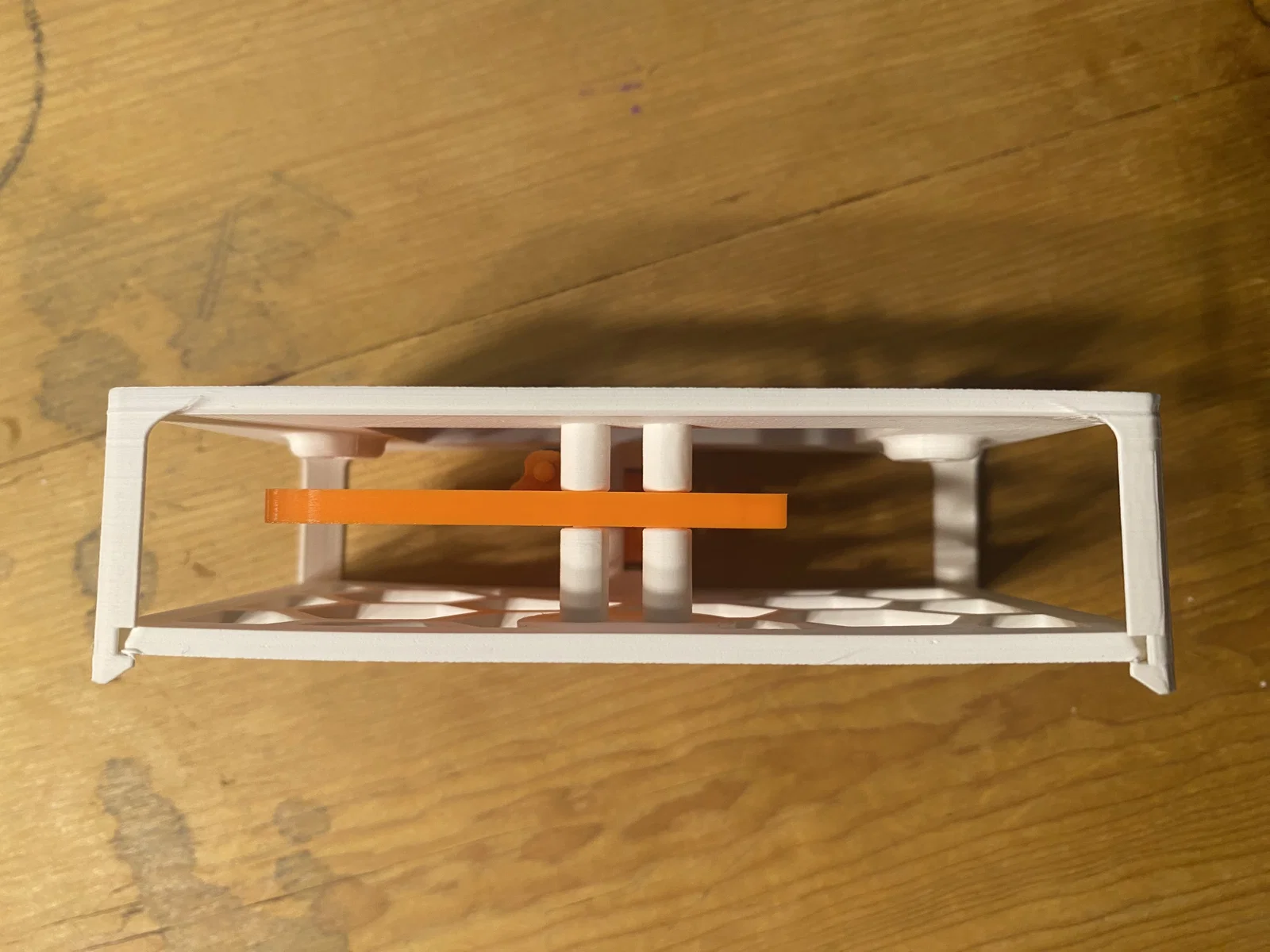

- Căn chỉnh các chốt của nắp trên với nắp dưới. Đảm bảo trục bánh răng pinion phía trên khớp với vòng bi ở nắp trên.
- Ấn nắp trên xuống cho đến khi các lẫy khóa góc trượt vào và cố định lại.
- Nhấn núm vặn vào trục bánh răng pinion.

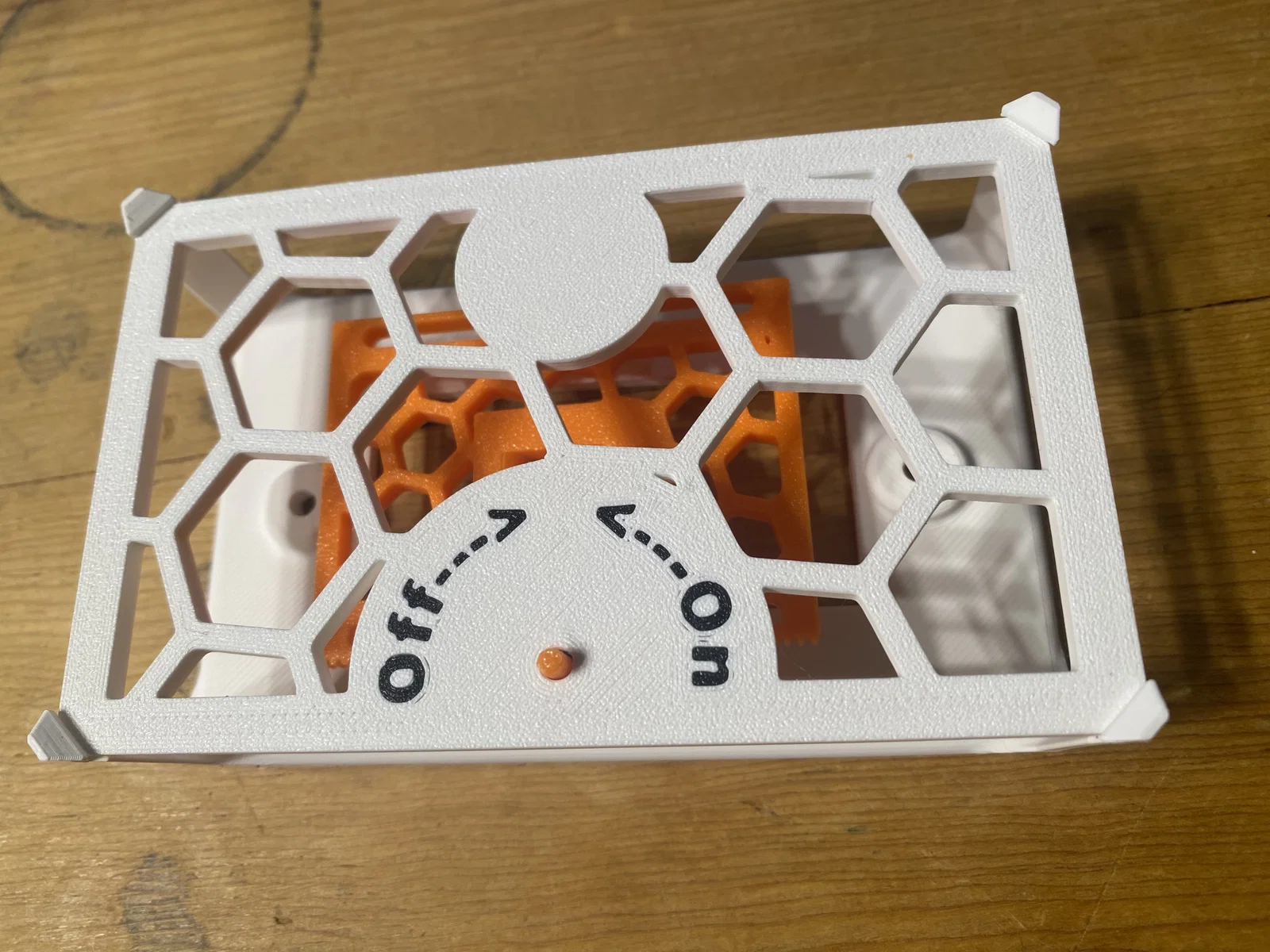

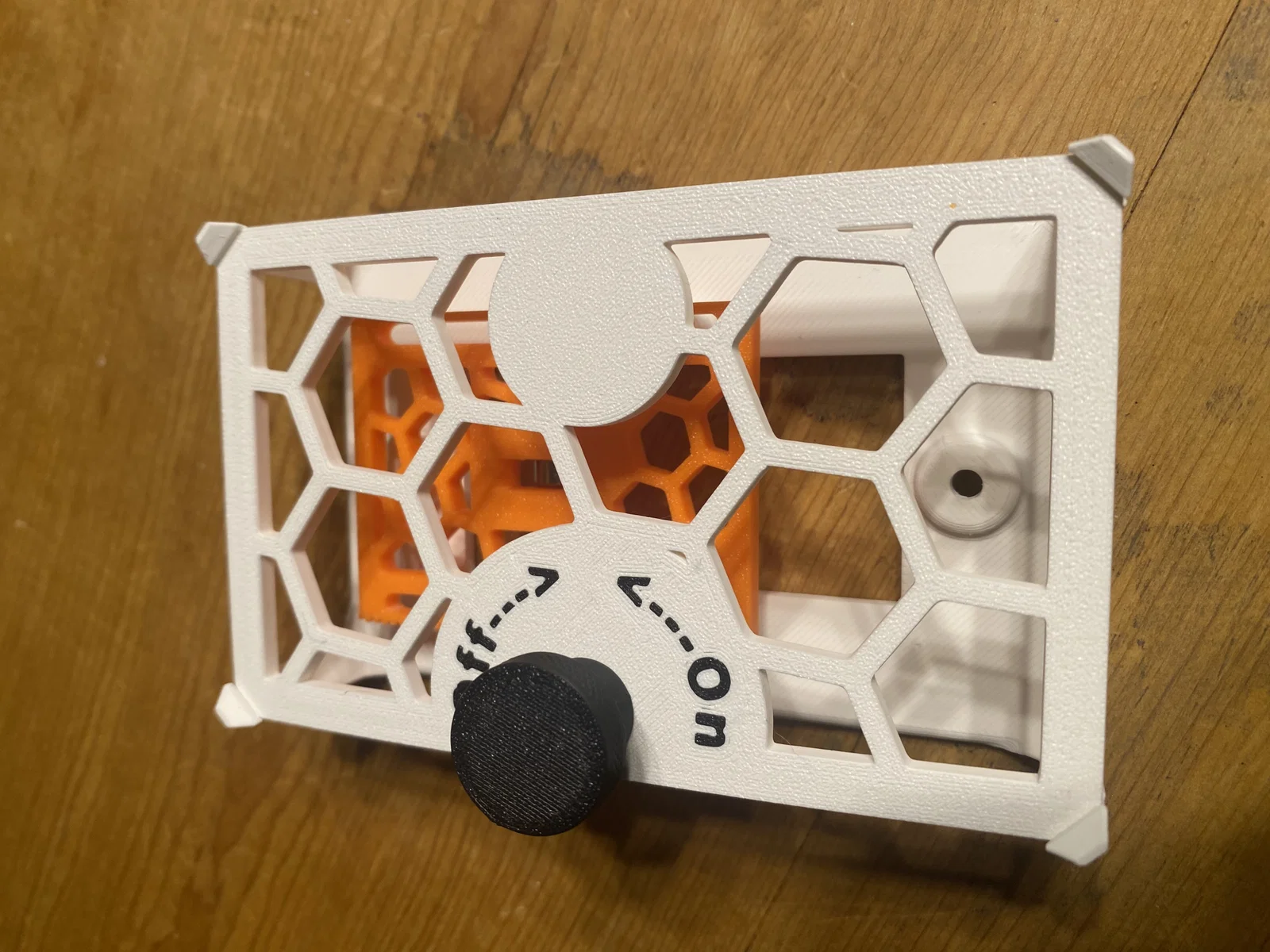

- Hoàn thành! Giờ bạn có thể lắp ốp vào công tắc đèn rocker. Nếu khó vặn vít cố định, bạn có thể lắp ráp tấm ốp ngay trên tường! Giả sử công tắc được lắp đúng, xoay núm sang trái để bật đèn và sang phải để tắt đèn.
