Ngàm tháo nhanh VESA 100 (Quick Release)

Cập nhật 24.06.2026

• Đã phát hành file F3D và STEP của toàn bộ cụm lắp ráp.
• Bổ sung thêm tấm backplate gọn nhẹ hơn (rộng 50mm).

1. Giới thiệu

Mình cần một thiết kế chắc chắn và đáng tin cậy để tháo chân đế màn hình 24 inch, phục vụ cho nhu cầu di chuyển (để xếp gọn tất cả thiết bị, bao gồm cả màn hình vào hộp thì bắt buộc phải tháo chân đế ra).

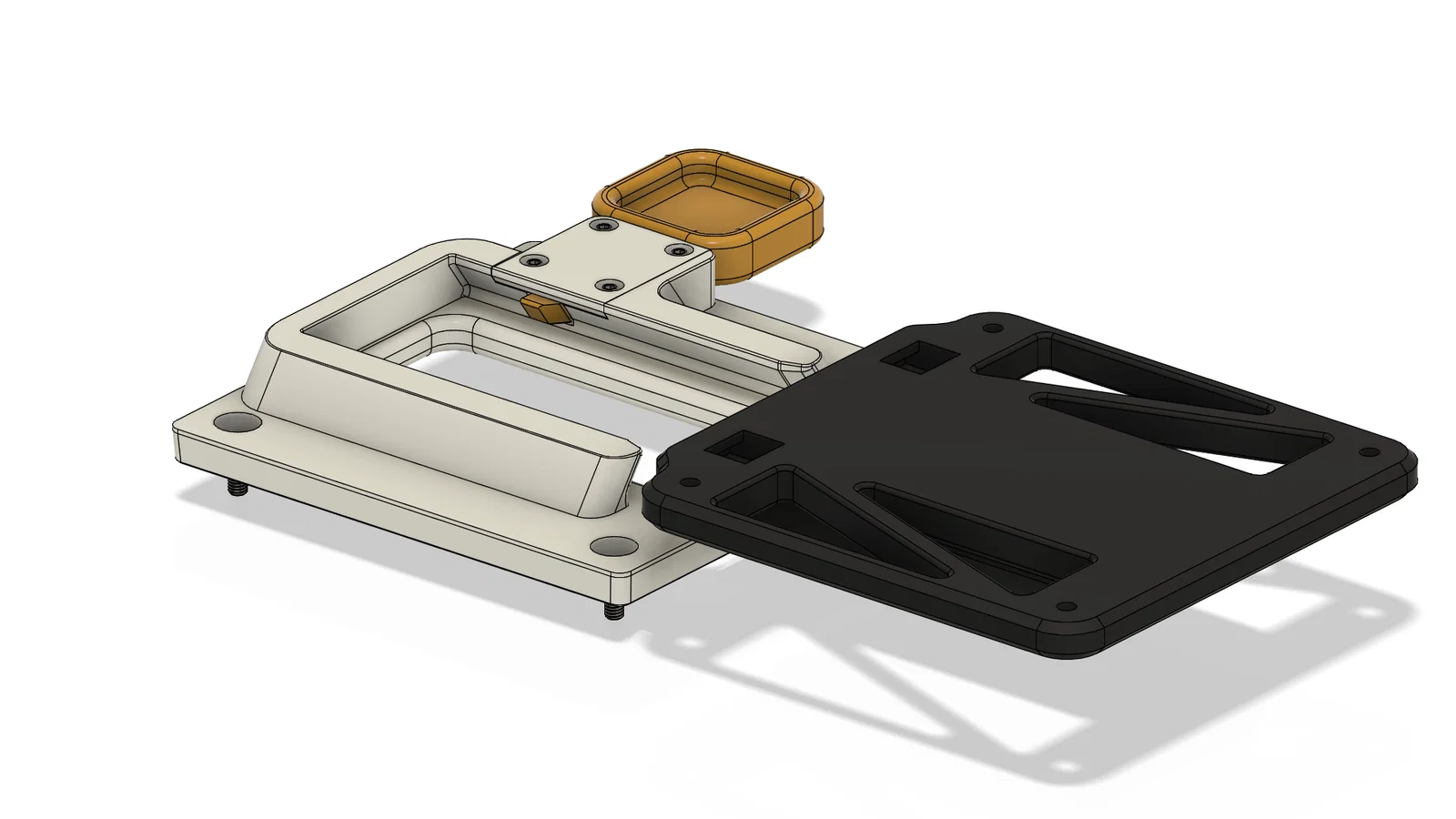

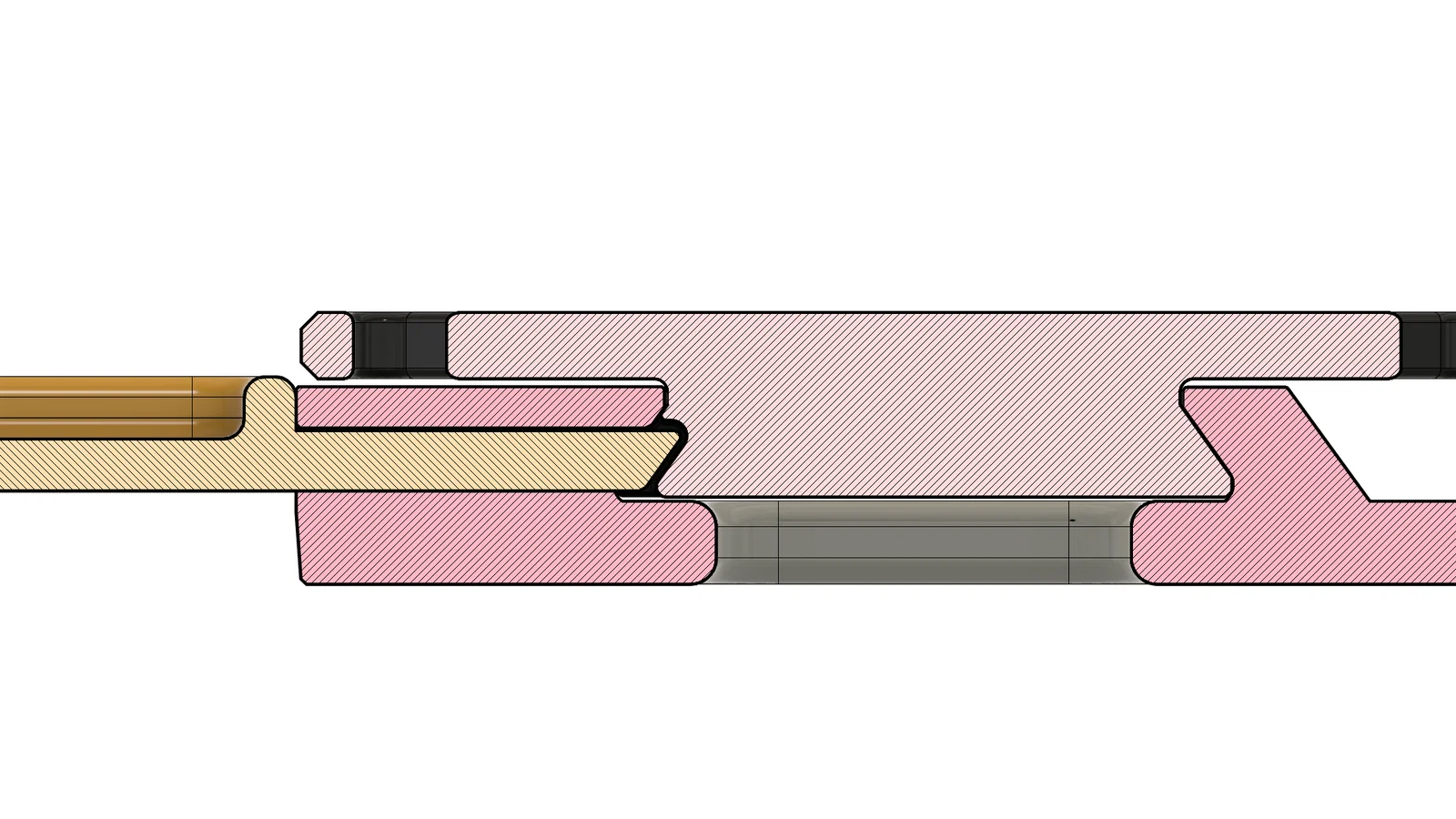

Thiết kế này dựa trên khớp nối đuôi én (dovetail) lớn để đảm bảo độ cứng cáp, kèm theo một chốt khóa để giữ tấm backplate (gắn vào chân đế cũ) cố định với màn hình khi bạn nhấc nó lên mà không sợ bị trượt ra ngoài. Bên trong chốt khóa có một cơ chế lò xo tạo điểm khấc, giúp giữ chặt và tạo ra âm thanh "tách tách" nghe rất đã tai khi thao tác :D

Đây là video quay cảnh tháo lắp nhanh hoạt động với những tiếng kêu "cạch cạch" vui tai nè!

2. In ấn và Lắp ráp

Mình in các bộ phận lớn bằng nhựa PETG của Redline trên máy Prusa i3 Mk3s với mật độ Infill khoảng 20% và 3 lớp vỏ (walls). Các bộ phận nhỏ hơn (chốt, nắp che, và viên bi thay thế 5mm) thì mình in với Infill 100%.

Mọi thứ trông khá chắc chắn, bạn có thể giảm bớt vật liệu nếu muốn. Mình chọn in dày dặn vì muốn đảm bảo an toàn tối đa do thiết bị này sẽ được dùng hàng tuần và bởi nhiều người trong môi trường làm việc chuyên nghiệp.

Linh kiện phần cứng cần thiết

• 4x ốc M3x10 (để gắn nắp che)
• 1x lò xo bút bi (đường kính ≤ 5mm)
• 1x viên bi 5mm (hoặc dùng linh kiện in 3D thay thế)
• 4x ốc vít M4 và đai ốc M4 để gắn backplate và màn hình

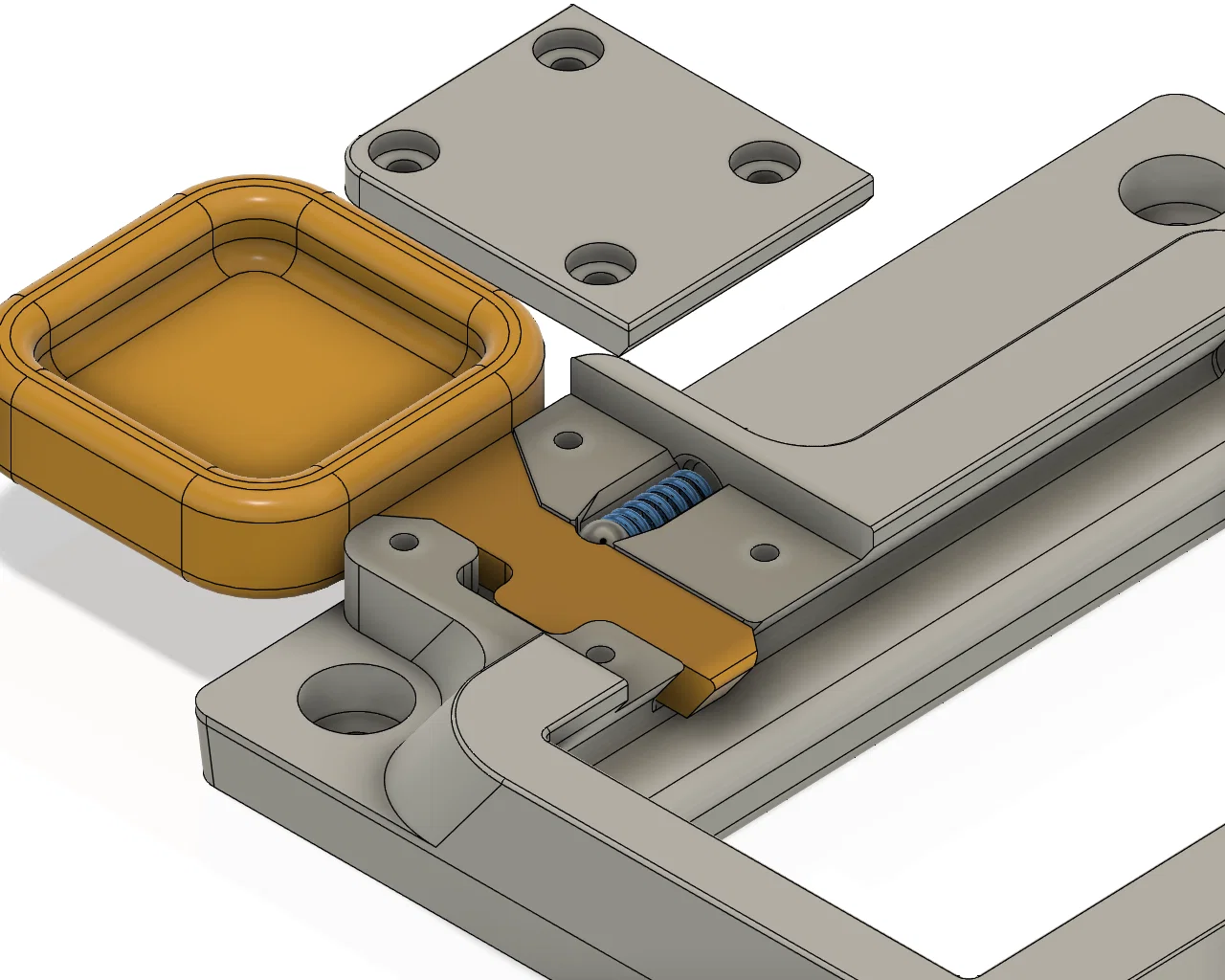

Lắp ráp chốt khóa

Cơ chế này được thiết kế cho viên bi 5mm, nhưng nếu bạn không tìm được bi sắt 5mm thì mình cũng đã thiết kế sẵn linh kiện in 3D để thay thế.

1. Đặt "chốt" (latch) và viên bi 5mm vào đúng vị trí rãnh như hình.
2. Sau đó cố gắng đưa lò xo vào rãnh phía sau viên bi, cẩn thận kẻo nó bay mất nhé.
3. Đậy nắp lại để cố định lò xo, rồi vặn chặt bằng 4 con ốc M3x10.

!!! Lưu ý: Đừng vặn ốc quá chặt, vì nếu bạn dùng viên bi in 3D thay thế, nó có thể làm kẹt cơ chế khóa. !!!

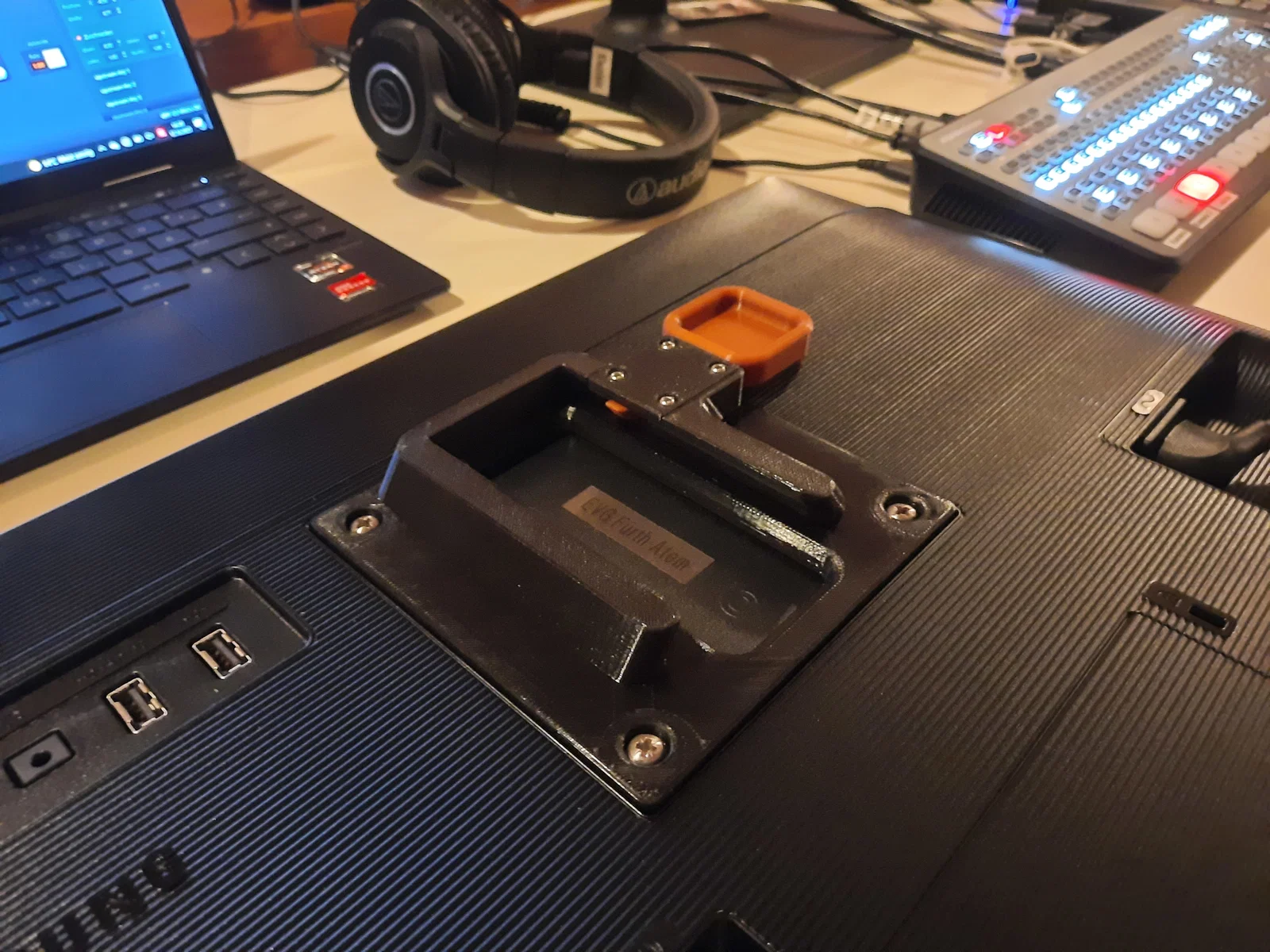

Bây giờ chốt khóa sẽ đóng mở rất mượt mà. Bạn có thể lắp cụm này vào màn hình và gắn backplate vào giá treo VESA là xong.

Tái bút

• Bộ ngàm tháo nhanh này tương thích chuẩn VESA 100 (lỗ 100x100mm) ở cả hai bên. Riêng tấm backplate có thêm lỗ chuẩn VESA 75 (75x75mm).
• Mình đang dùng cái này cho màn hình Samsung F24T450FQR 24 inch với chân đế zin và cảm thấy cực kỳ ưng ý luôn :D

Nếu bạn gặp khó khăn gì, cứ nhắn mình, mình rất sẵn lòng hỗ trợ.
