Infinity Cube Plant Stand / Mô hình khớp nối

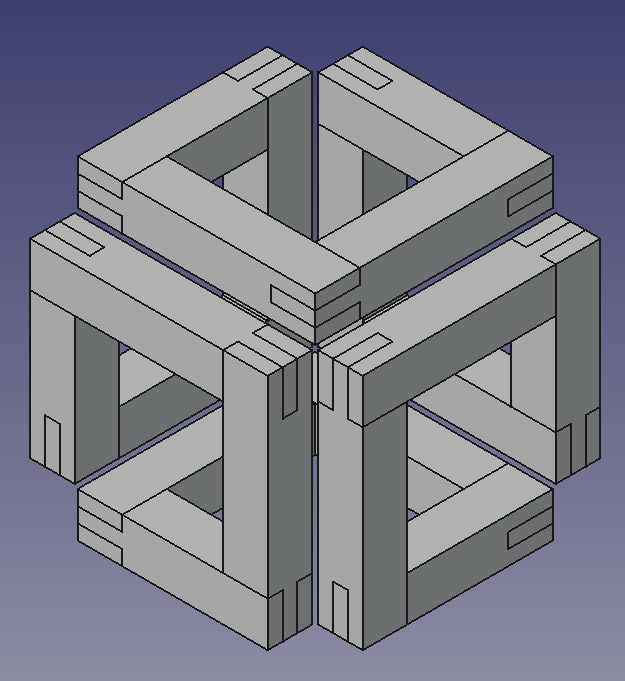

Đây là mẫu Infinity Cube (Khối Vô Cực), tạo thành một đường hình học liên tục có dạng hình khối. Mình thiết kế nó với kiểu khớp nối offset truyền thống, trong đó các cạnh đan xen kéo dài ra một chút so với mặt trên và mặt dưới. Khối hoàn thiện có kích thước 5 inch vuông (khoảng 12.7 cm).

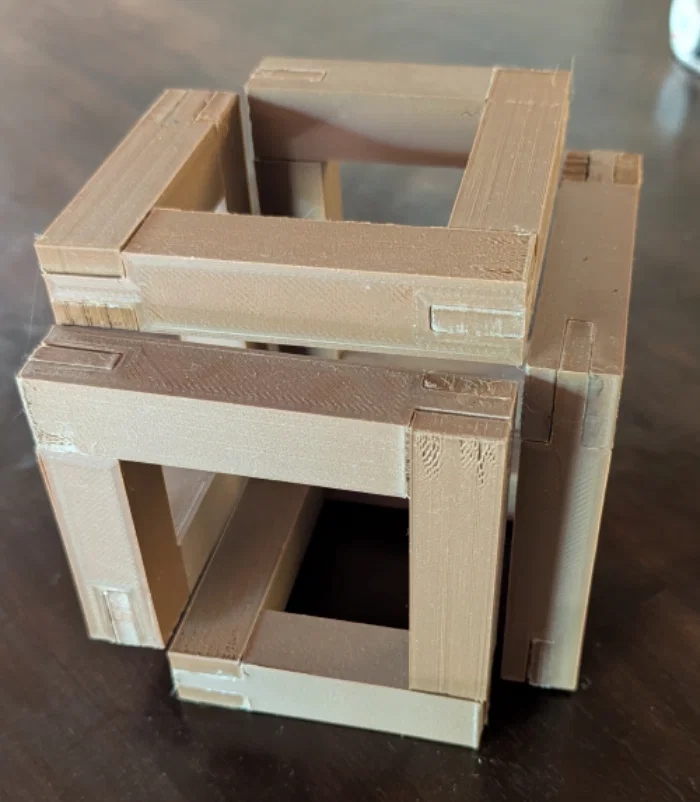

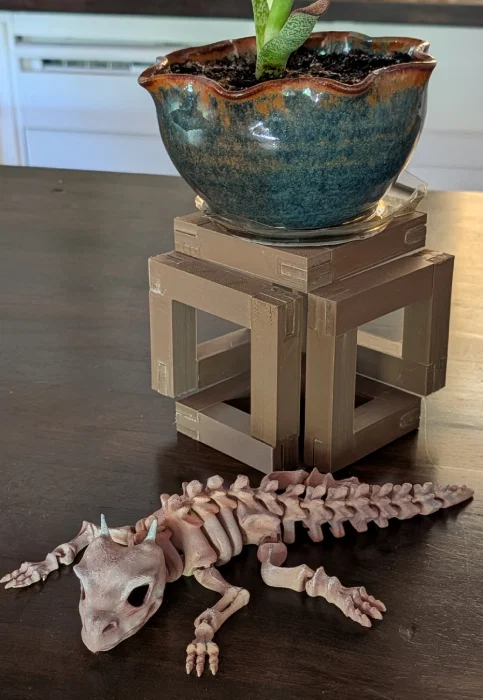

Ban đầu mình thiết kế mối nối này để đóng bàn gỗ. Để kiểm tra các khớp nối phức tạp và đảm bảo mọi thứ khớp hoàn hảo, mình đã in 3D phiên bản thu nhỏ này trước. Kết quả quá tốt nên bản mẫu này hiện đang được dùng làm đế để chậu cây cực kỳ độc đáo trên bàn làm việc của mình!

Thông tin in ấn

• Hướng in: In các chi tiết theo hướng hiển thị trong các tệp mô hình.
• Chiều cao lớp in: 0.2 mm
• Infill: 20-50%
• Support: Có (Bắt buộc dùng cho thanh Short-90)

Danh sách linh kiện & Hướng dẫn lắp ráp

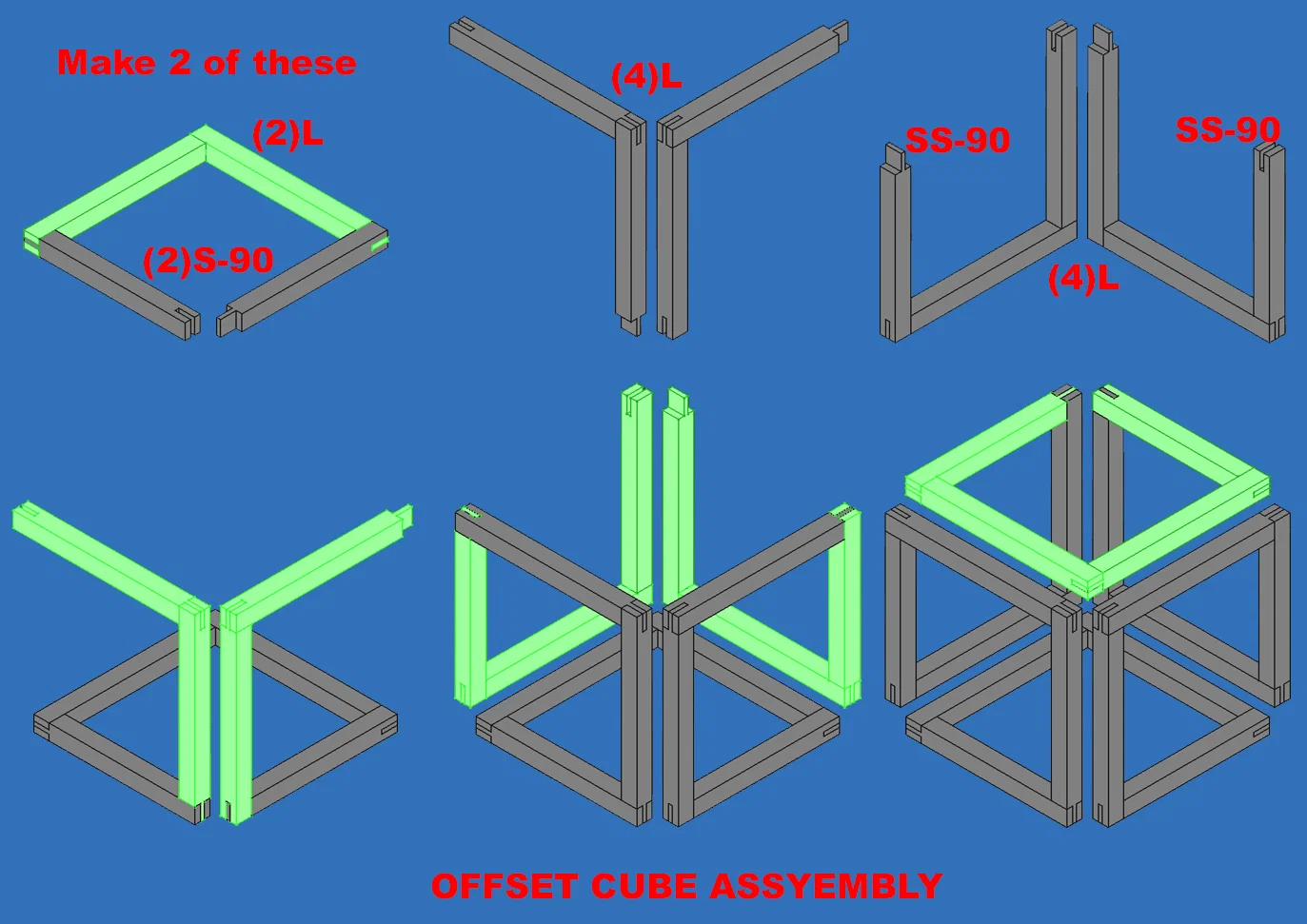

Tổng cộng cần 18 chi tiết để lắp ráp hoàn chỉnh. Hãy tham khảo sơ đồ Offset Cube Assembly đi kèm để có hướng dẫn trực quan từng bước.

• (12) Thanh dài (Long Bars) (Được đánh dấu là L trong hướng dẫn lắp ráp)
• (6) Thanh ngắn (Short Bars) (Được đánh dấu là S-90 trong hướng dẫn lắp ráp)

Các bước lắp ráp

1. Lắp khung trên và dưới: Nối hai thanh dài (L) lại với nhau, sau đó gắn hai đầu bằng hai thanh ngắn (S-90) để tạo thành một khung vuông. Làm 2 khung như thế này.
2. Lắp các góc đứng: Nối hai thanh dài (L) lại với nhau theo góc vuông để tạo thành một trụ góc đứng. Làm 2 cụm góc này.
3. Lắp khung chữ "U" bên hông: Nối hai thanh dài (L) lại với nhau theo góc vuông, sau đó gắn một thanh ngắn (S-90) vào một trong các đầu mở để tạo thành hình chữ "U". Hãy đảm bảo hai cụm này đối xứng nhau: một cái sẽ có phần lưỡi (tongue) lộ ra trên thanh dài, và cái kia sẽ có lưỡi trên thanh ngắn. Làm 2 cụm đối xứng này.
4. Lắp ráp đế: Đặt một trong các khung vuông từ Bước 1 nằm phẳng trên mặt bàn. Gắn hai mảnh góc đứng từ Bước 2 vào các góc đối diện.
5. Lắp phần giữa: Trượt hai phần hình chữ "U" từ Bước 3 vào các cạnh sao cho các thanh dài đứng còn lại của chúng gặp nhau tại cùng một góc.
6. Khóa lại: Căn chỉnh và nhấn khung vuông còn lại từ Bước 1 lên phía trên để khóa toàn bộ khối vô cực lại với nhau. (Có thể dùng keo dán nếu muốn cố định chắc chắn vĩnh viễn)
