Adapter lấy gió lạnh cho máy lạnh di động QUBO Q40HD

Phụ kiện adapter lấy gió lạnh cho máy lạnh di động (portable AC) - loại thiết bị này có rất nhiều tên gọi khác nhau trên thị trường, nhưng cấu tạo chung thì gần như tương đương.

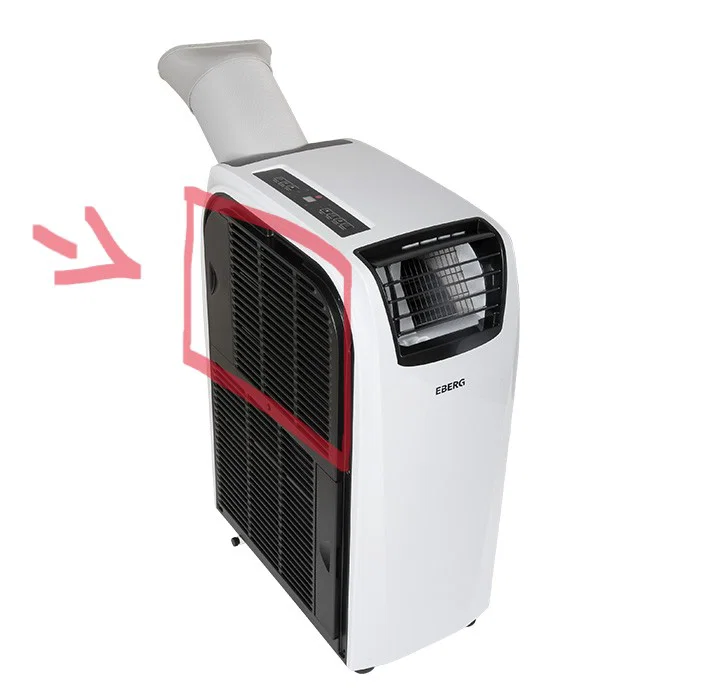

Mẫu thiết kế này được tạo ra dành riêng cho dòng máy "EBERG QUBO Q40HD".

Nó biến chiếc máy lạnh của bạn thành một dạng hệ thống gần giống như điều hòa tách rời (split system), giúp làm mát không khí bên trong bằng cách hút gió từ ngoài trời thông qua đường ống nối vào adapter. Việc này giúp hiệu suất làm mát cao hơn (trên lý thuyết, nhưng thực tế nó giữ nhiệt độ thấp ổn định hơn) và giảm thiểu tiếng ồn đáng kể (kết quả còn tùy thuộc vào vị trí đặt máy so với cửa sổ, nhưng chắc chắn là có hiệu quả).

Các dòng máy khác có khả năng tương thích (tôi chưa kiểm tra kích thước thực tế, chỉ ước lượng qua ngoại hình):

• Warmtec Morso KP40
• Sinclair AMC-14P
• Fral FSC14.2SC

Trước khi in, bạn nên đo đạc lại kích thước trong phần mềm slicer hoặc Fusion để đảm bảo nó vừa vặn với máy của mình.

Tôi đã dùng mẫu này được hai năm, in bằng nhựa PETG, để ngoài trời suốt mùa đông mà vẫn ổn.

Bạn cần chuẩn bị ốc vít M3 để lắp ráp:

• 9 con vít để cố định các mảnh khung
• 3 con vít để gắn ống
• 4 con vít để gắn tay cầm vào khung

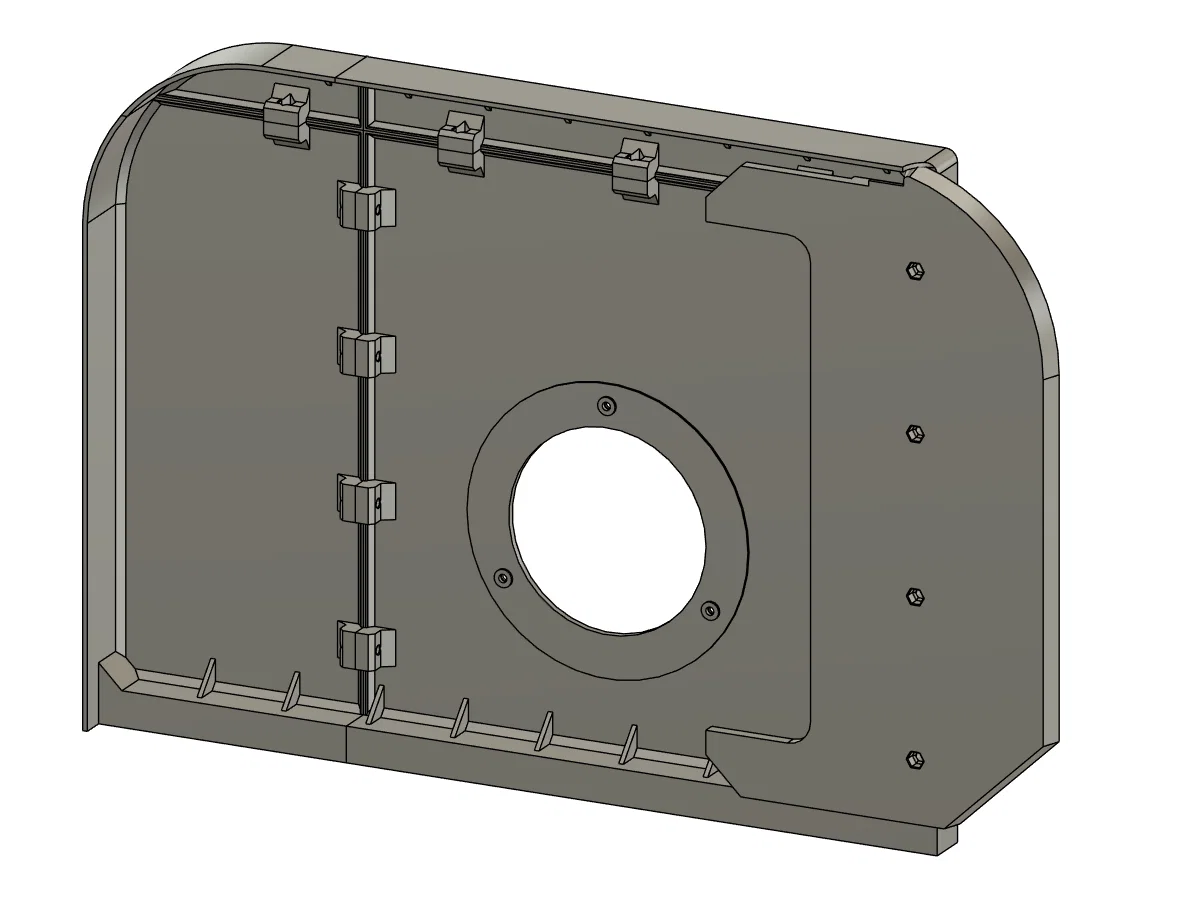

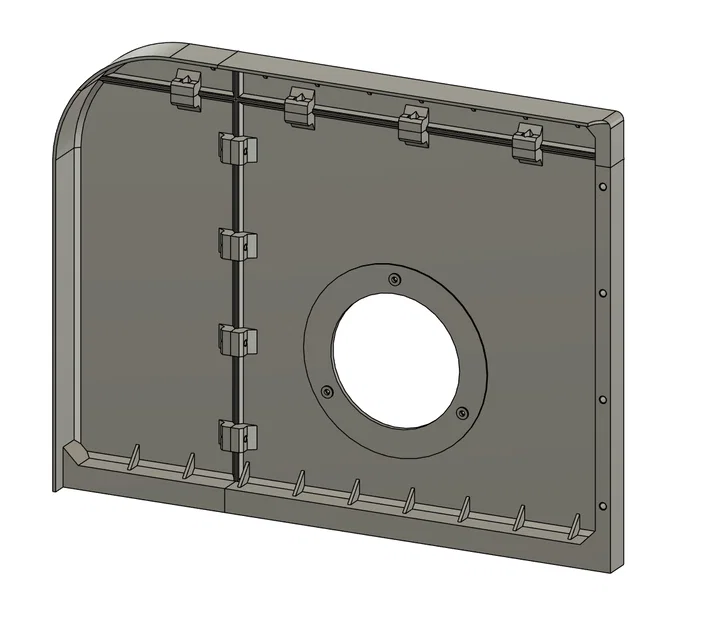

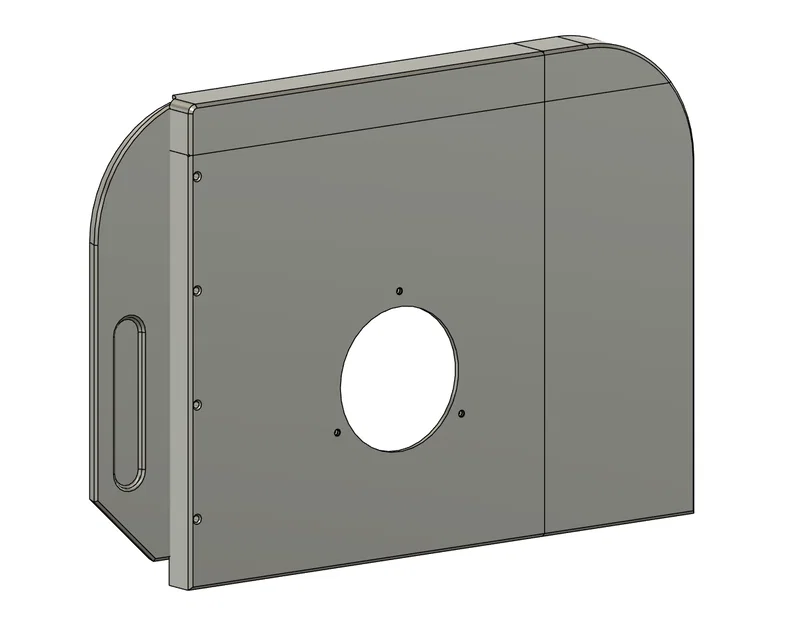

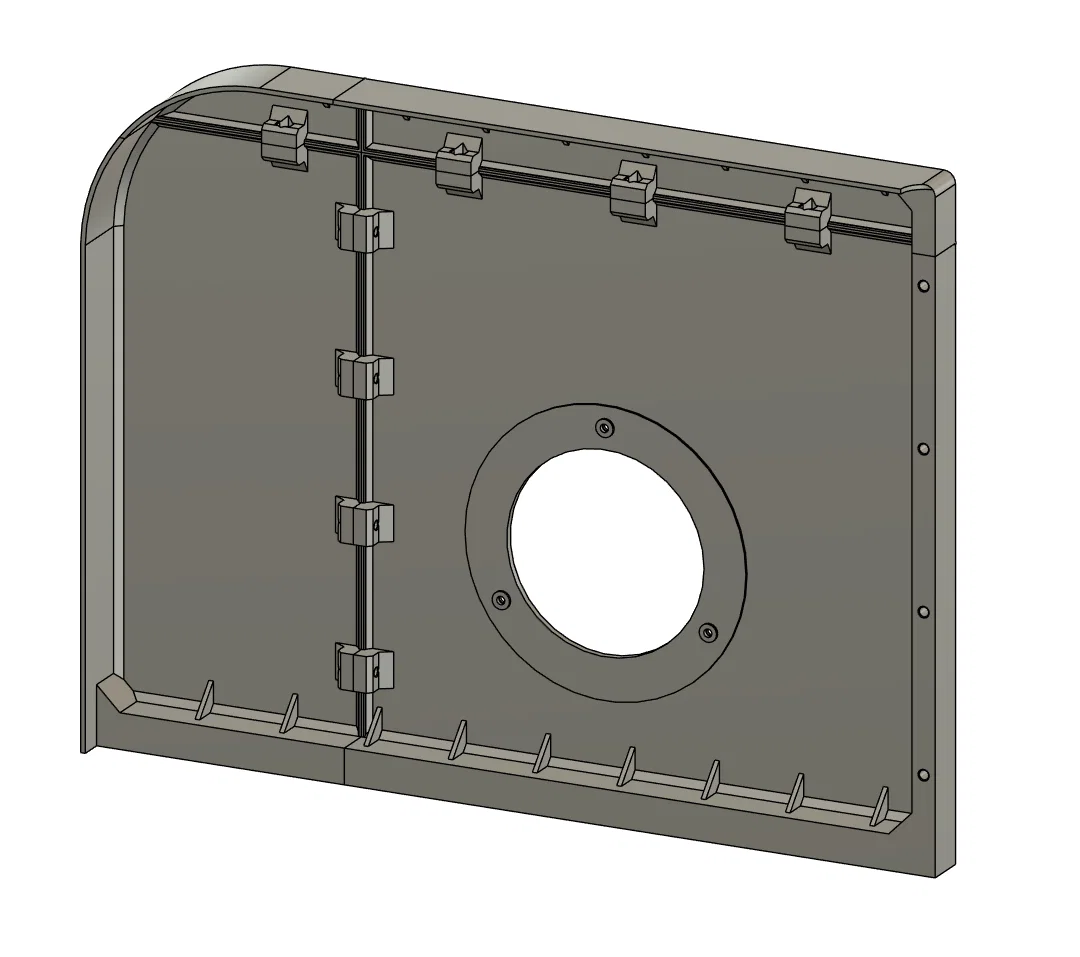

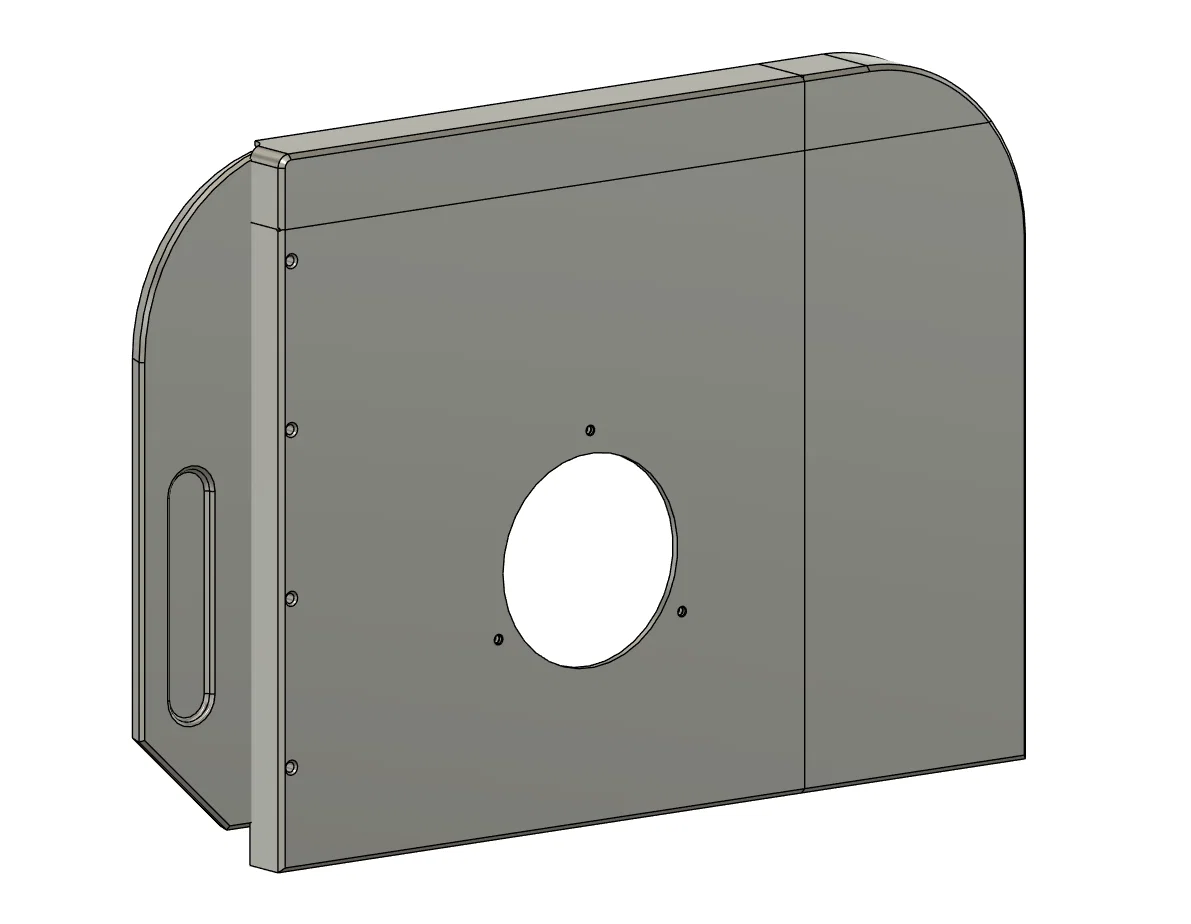

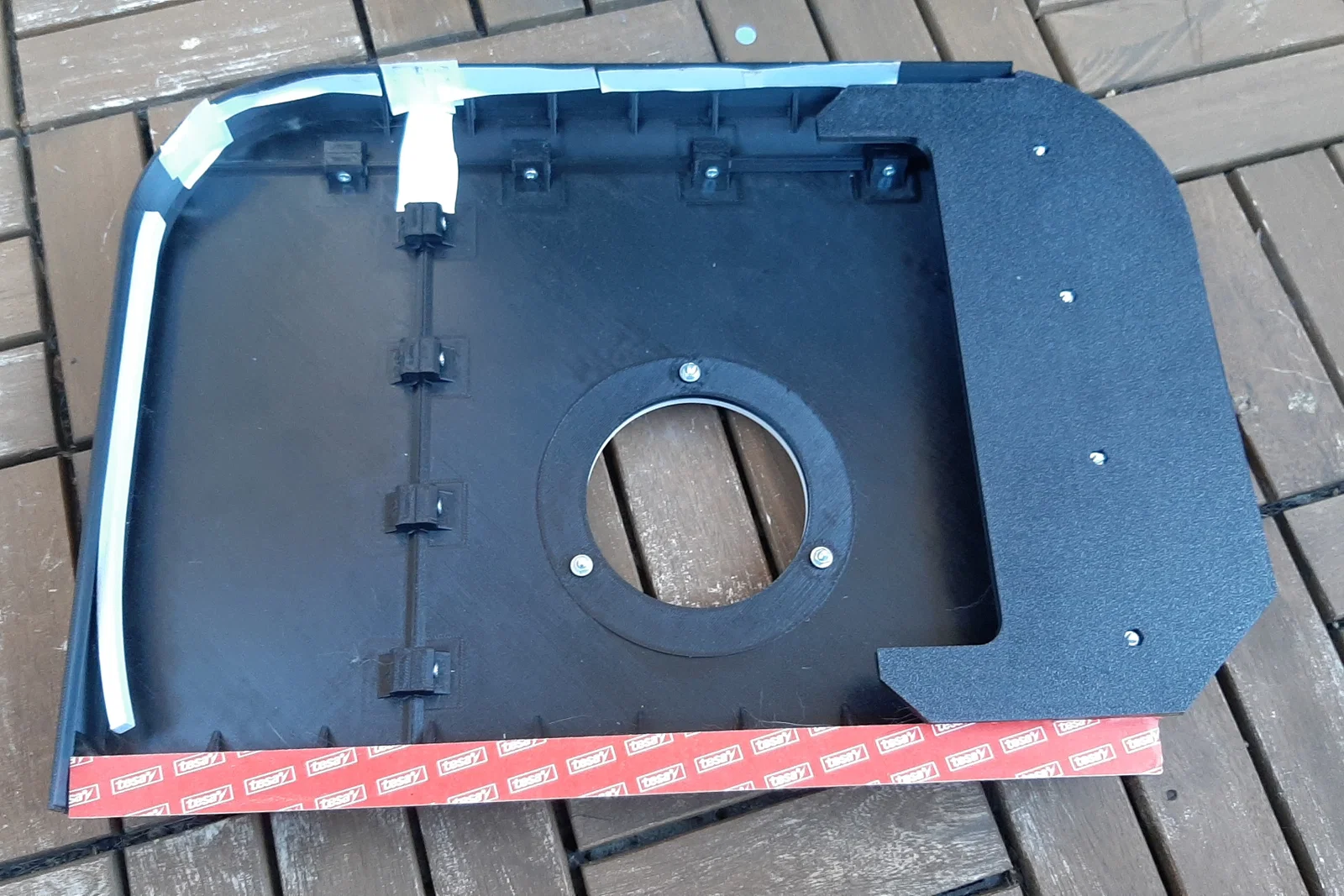

Phần khung được chia làm 4 mảnh để in - ít nhất là với các file STL mặc định, nó vừa với bàn in của Bambu A1 (256mm256mm256mm).

File Fusion đi kèm có thể được dùng để chỉnh sửa kích thước, tuy nhiên tôi chưa cài đặt các thông số tham số hóa (parametric). Các bản phác thảo khá sạch sẽ, nhưng các tính năng như cắt khung và trụ gắn ốc khá đặc thù, nên có thể bạn cần tinh chỉnh thêm nếu muốn in trên bàn in nhỏ hơn.

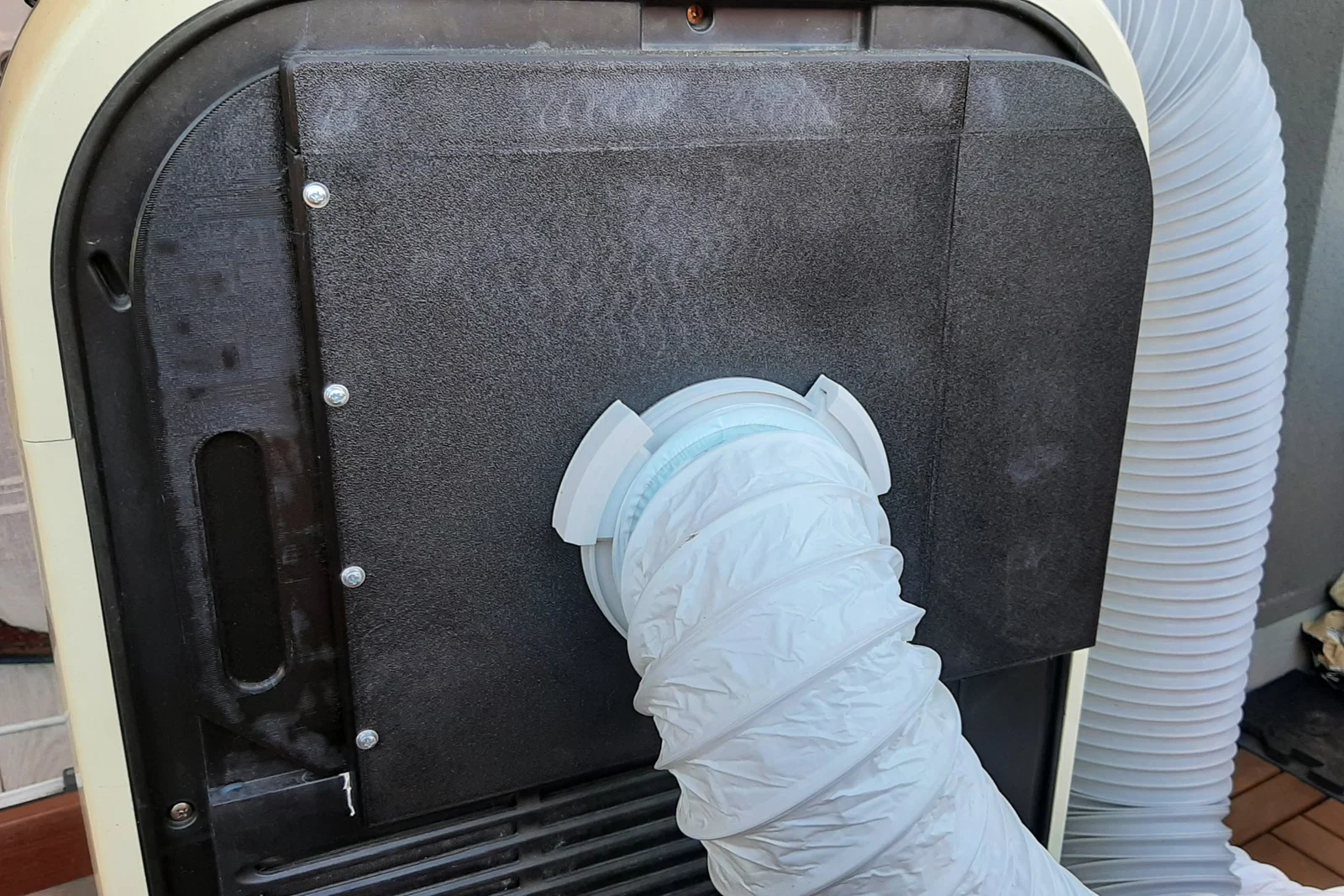

Đầu gió vào được thiết kế cho ống nhựa dẻo 100mm, nhưng bạn có thể dễ dàng thay đổi kích thước. Tôi đã dùng một phiên bản thu nhỏ của model này: https://makerworld.com/en/models/487870-quick-disconnect-ventilation-v3-by-oiass để lắp ống thông hơi. Nhưng tôi nghĩ bất kỳ phụ kiện tương tự nào cũng có thể lắp vừa bằng cách chỉnh sửa trong Fusion.

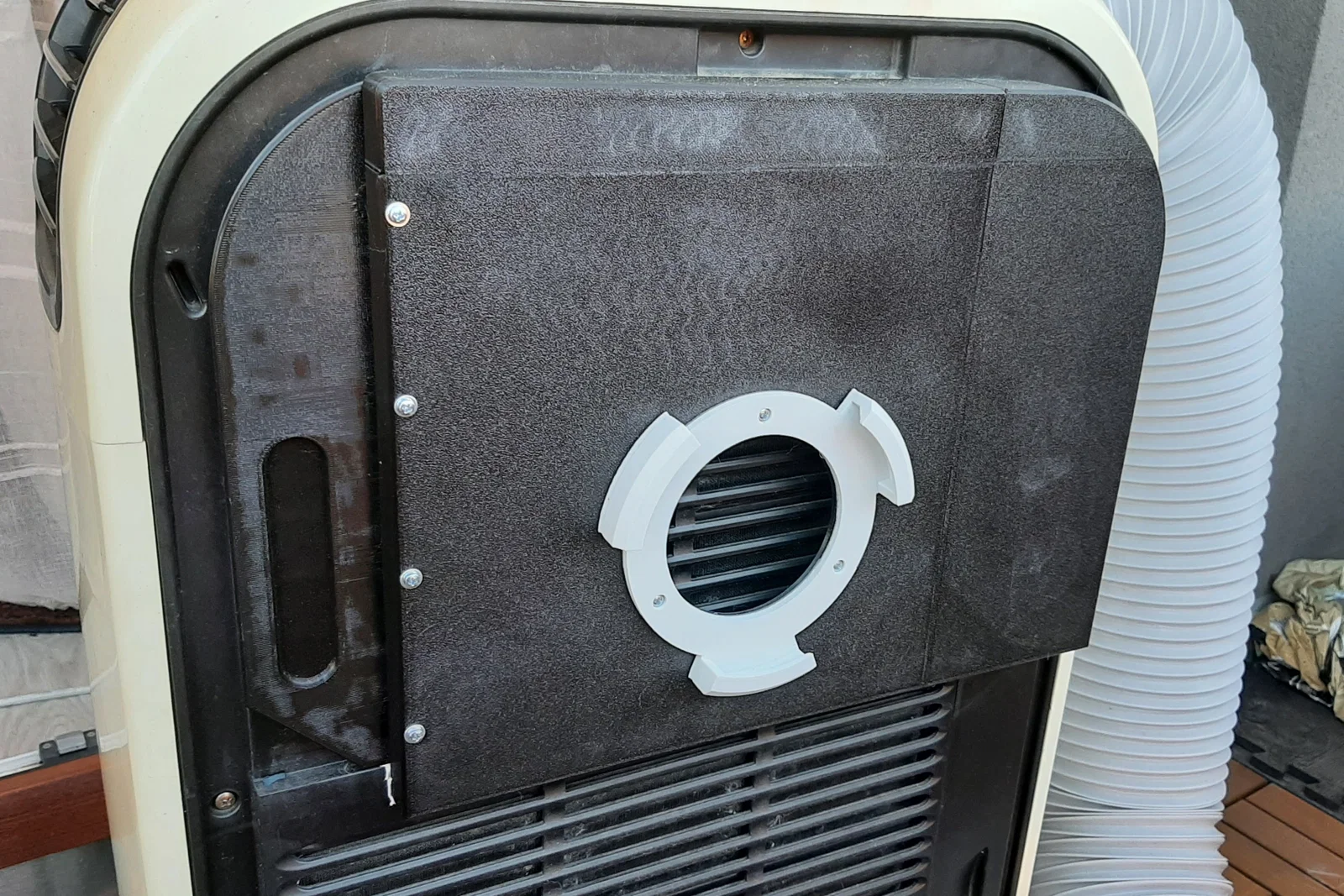

Phần tay cầm có kích thước gần như tương đương với tấm lọc zin của máy và khớp vào đúng khe đó. Khi lắp vào, phần khung có thể cần uốn cong nhẹ (đó là lý do tại sao nên dùng nhựa PETG hoặc loại nhựa dẻo dai, không giòn).

Các cạnh của khung có thể không hoàn toàn kín khít với vỏ máy lạnh, nhưng vì không khí sẽ đi qua nơi có lực cản thấp nhất, nó vẫn sẽ chủ yếu hút gió từ ống thông hơi. Bạn có thể dùng băng dính để dán kín các khe hở nếu cần.

Cách này yêu cầu bỏ tấm lọc cũ, nhưng nếu bạn đặt ống lấy gió ở vị trí an toàn (tránh xa thú cưng và lông thú) thì máy sẽ không hút quá nhiều bụi. Hoặc bạn cũng có thể in thêm một tấm lưới và đặt dưới adapter ống dẫn để thay thế chức năng của lưới lọc gốc.
