Bộ dẫn sợi nhựa (Bowden) cho Snapmaker J1

Cơ chế dẫn sợi nhựa qua Bowden trên Snapmaker J1/J1s chưa thực sự tối ưu, các khớp nối xoay cho ống PTFE không được chắc chắn lắm. Ở trạng thái nguyên bản, ống còn bị uốn một góc 90° do nắp đậy quá thấp.

Vì lý do đó, đã có nhiều thiết kế thay thế xuất hiện; mình đã thử qua vài cái nhưng chưa thực sự ưng ý cái nào. Vậy nên mình đã tự thiết kế một bản riêng:

• Tương thích hoàn hảo với vòng bi gốc trong ổ đỡ zin.

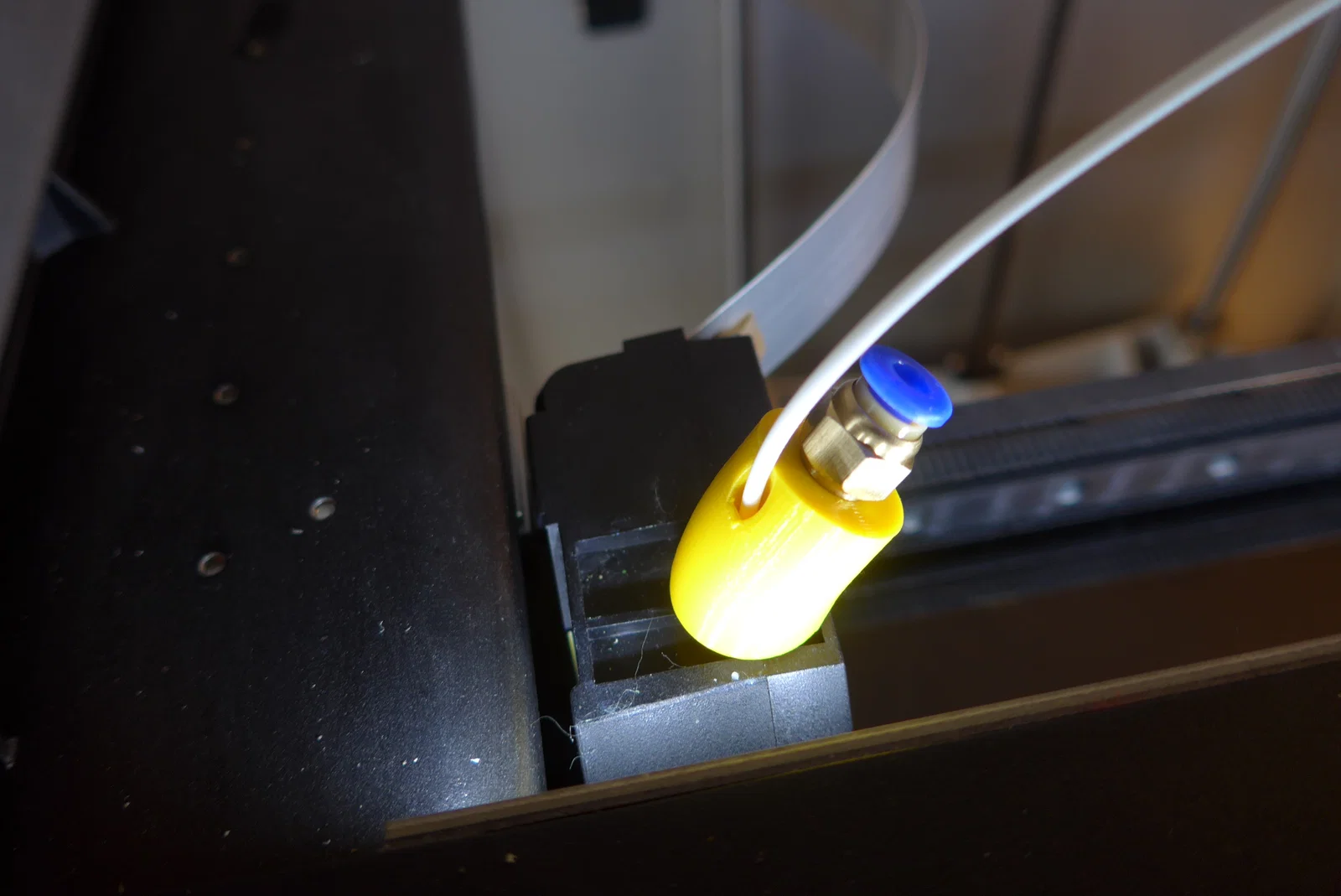

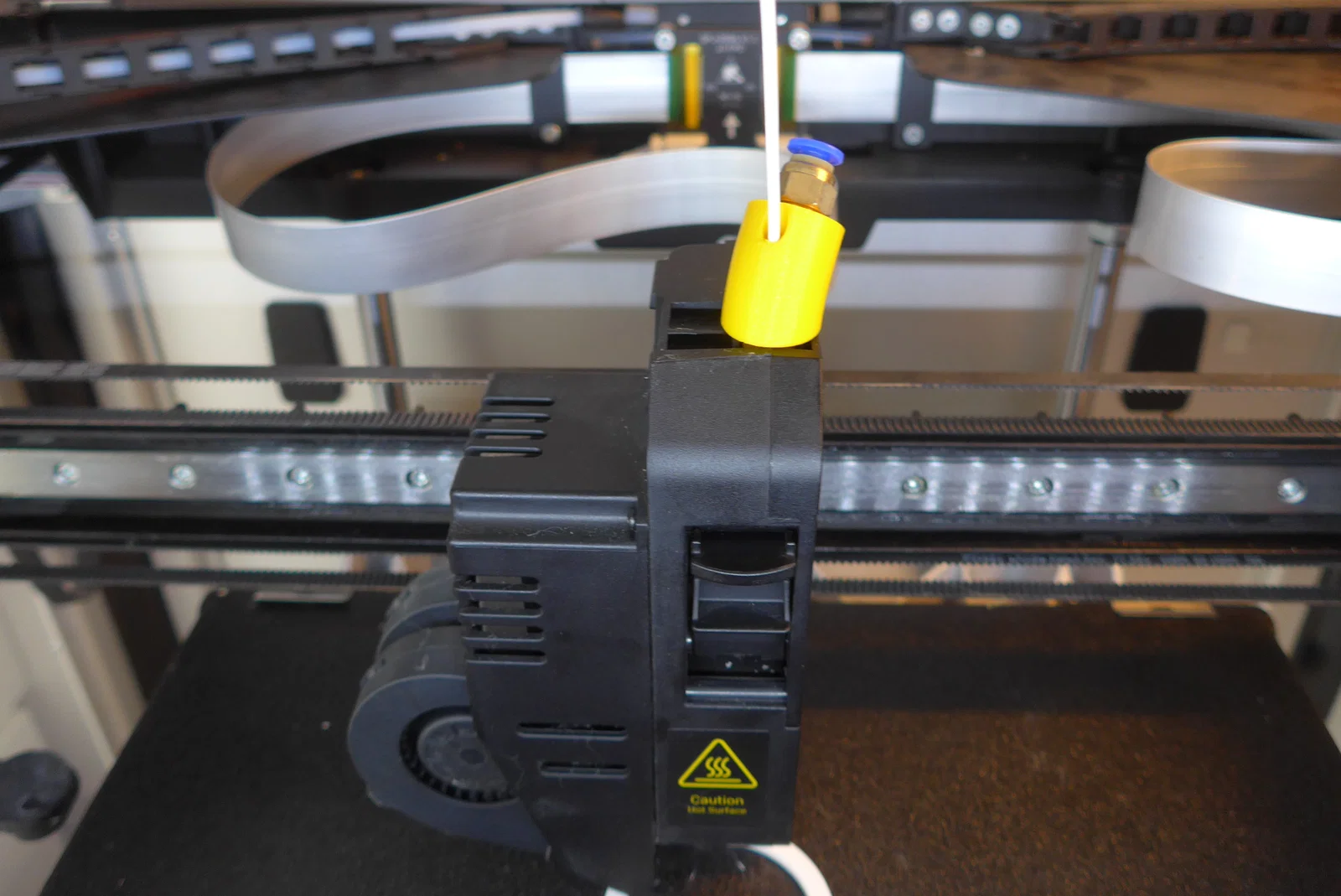

• Đầu nối Bowden M6 hơi nghiêng giúp gắn chặt ống PTFE. Lưu ý bắt buộc phải dùng thêm phần đệm nâng (riser) cho nắp trên, nếu không sẽ bị cạ rất nặng!
• Một lỗ mở thẳng đứng cho phép đưa trực tiếp các loại nhựa khó in (như Filaflex 60A) từ phía trên xuống, cũng như giúp thông tắc kênh dẫn nhựa bằng kim dài.

Bạn sẽ cần một đầu nối Bowden M6.

Nên in chi tiết này mà không cần support - đặt mặt tròn hướng xuống dưới (nơi sẽ vặn đầu nối Bowden vào). Khi đó, phần thanh mảnh chèn vào đầu in sẽ hướng chéo lên trên.

Kênh dẫn nhựa trực tiếp cần phải càng nhẵn càng tốt. Bạn có thể dùng dũa tròn loại nhỏ đường kính tối đa 2mm để xử lý phần này.
