Skeleton Gantry 3.0 - Thiết kế khung gantry in 3D có thể mở rộng

Đây là một dự án thú vị mà mình đã bắt đầu nhưng chưa hoàn thiện. Mình thấy thiết kế này rất có tiềm năng nên mình quyết định chia sẻ cho cộng đồng để ai thấy hứng thú hoặc có ý tưởng phát triển tiếp thì cứ tự nhiên nhé. Ý tưởng này xuất phát từ một video của Proper Printing về việc chế tạo bộ khung gantry in 3D cho máy in.

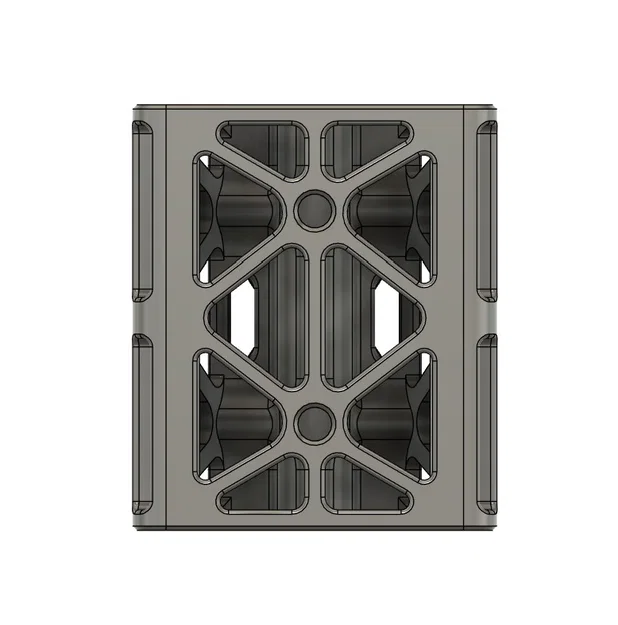

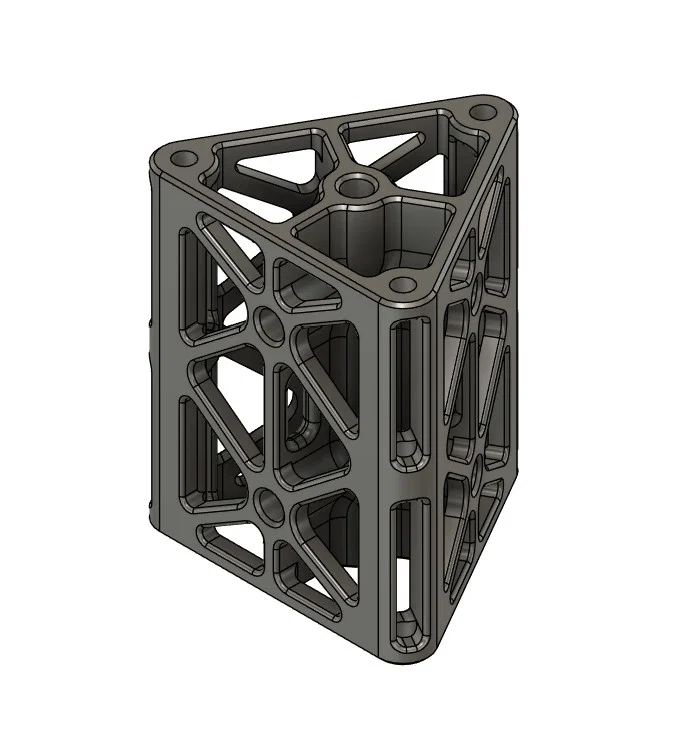

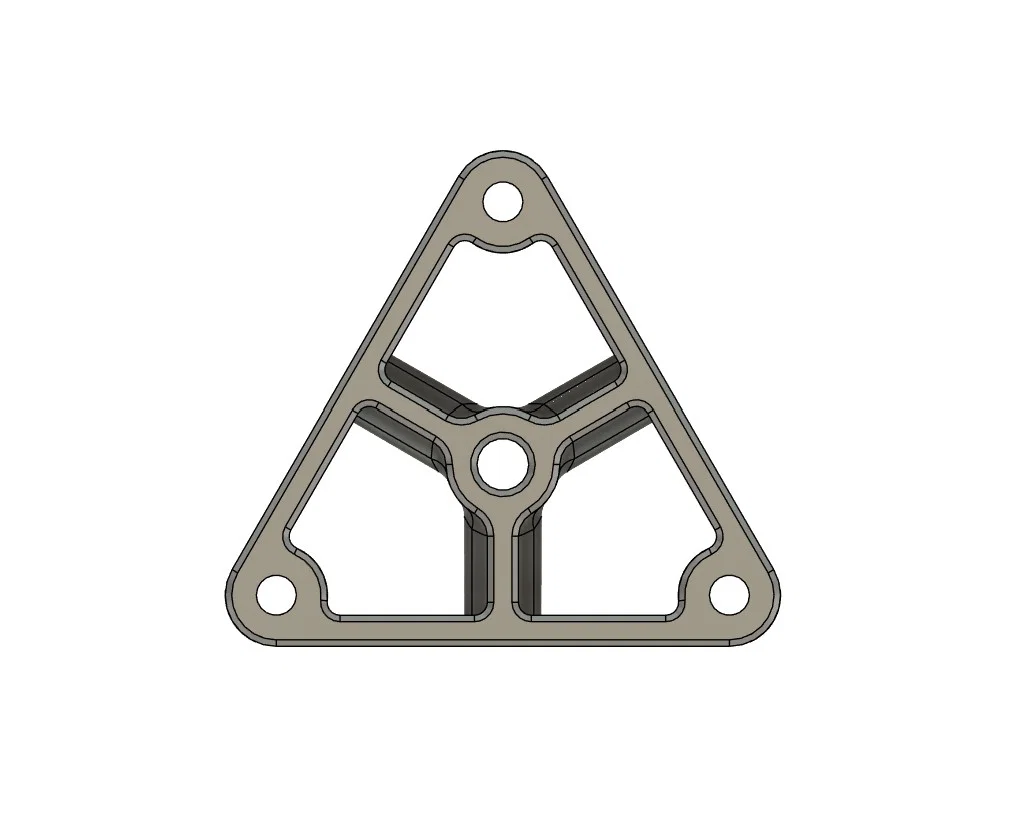

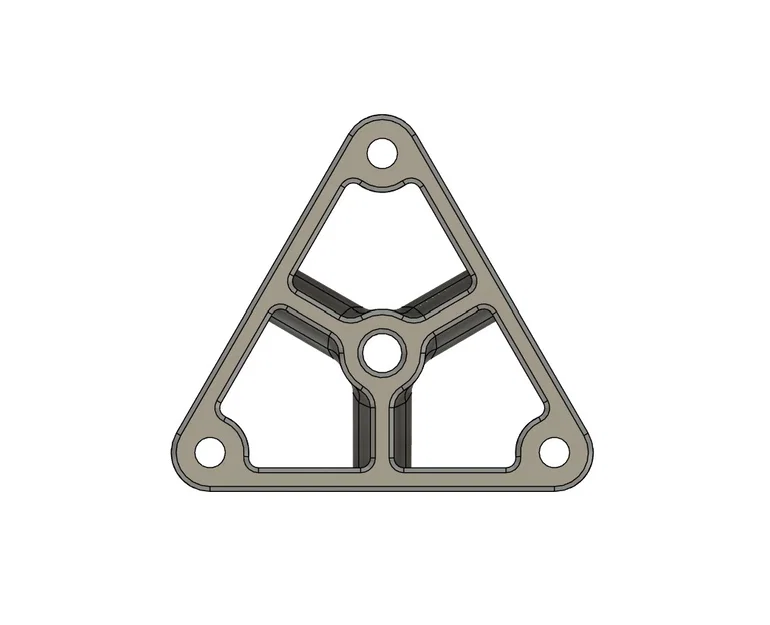

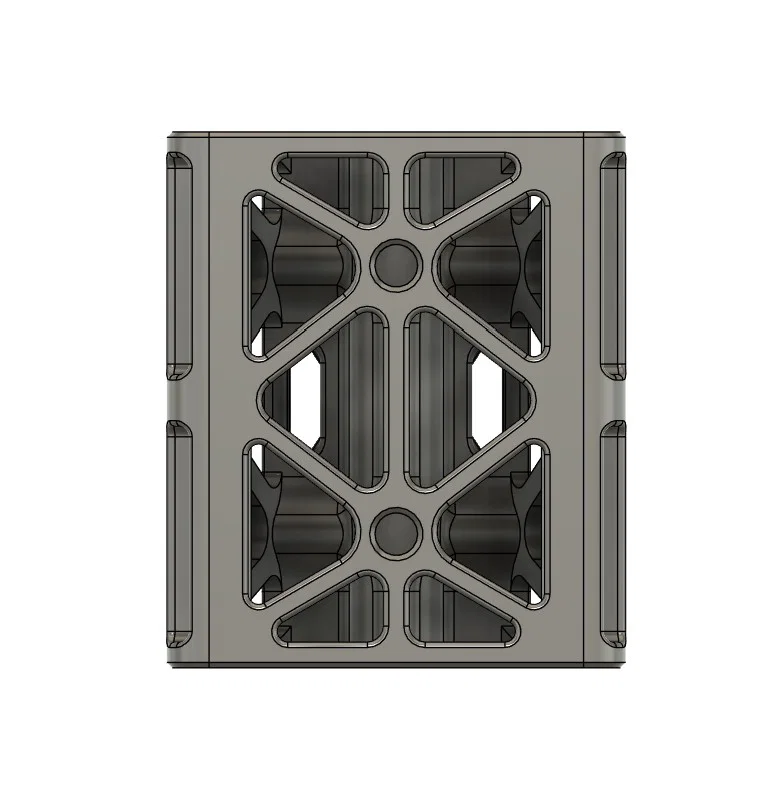

Mình đã tìm kiếm một giải pháp thay thế cho nhôm định hình, vừa có thể tùy biến, mở rộng, lại vừa nhẹ. Mình đã phát triển bộ khung Skeleton Gantry in 3D này để có thể xếp chồng lên nhau bằng cách sử dụng 3 thanh ren M3 xuyên qua để kết nối. In 3D chịu lực nén cực kỳ tốt, đó chính là ưu điểm mà thiết kế này tận dụng.

Các đầu thanh ren có thể được cố định bằng trụ đồng (brass standoffs) hoặc đai ốc khóa nylon M3 kèm vòng đệm. Mình đã thử làm một bộ khung dài khoảng 2 feet (khoảng 60cm) và nó có thể chịu được tải trọng kéo lên tới 300 lbs (khoảng 136kg). Mình đã dùng nhựa PLA để tăng độ cứng cáp. Hiện tại thiết kế này chưa hỗ trợ chuyển hướng 90 độ. Bạn có thể nung chảy insert ren M3 vào các cạnh để tạo điểm gắn kết hoặc lắp đặt.

Phần cứng cần thiết:

• Thanh ren M3 (độ dài tùy nhu cầu)
• Đai ốc khóa M3 (để cố định hai đầu)
• Vòng đệm M3 (để cố định hai đầu)
• Insert ren M3 (dùng nếu cần tạo điểm gắn ở các cạnh)

Cảm ơn mọi người!
