Hệ Thống Ống Bọc Dây Điện Modul – 8 mm

Hệ Thống Ống Bọc Dây Điện Modul – 8.3 mm

Đây là một hệ thống modul đơn giản giúp dẫn dây điện, được thiết kế để giữ cho các sợi dây nhỏ gọn gàng và được bảo vệ.

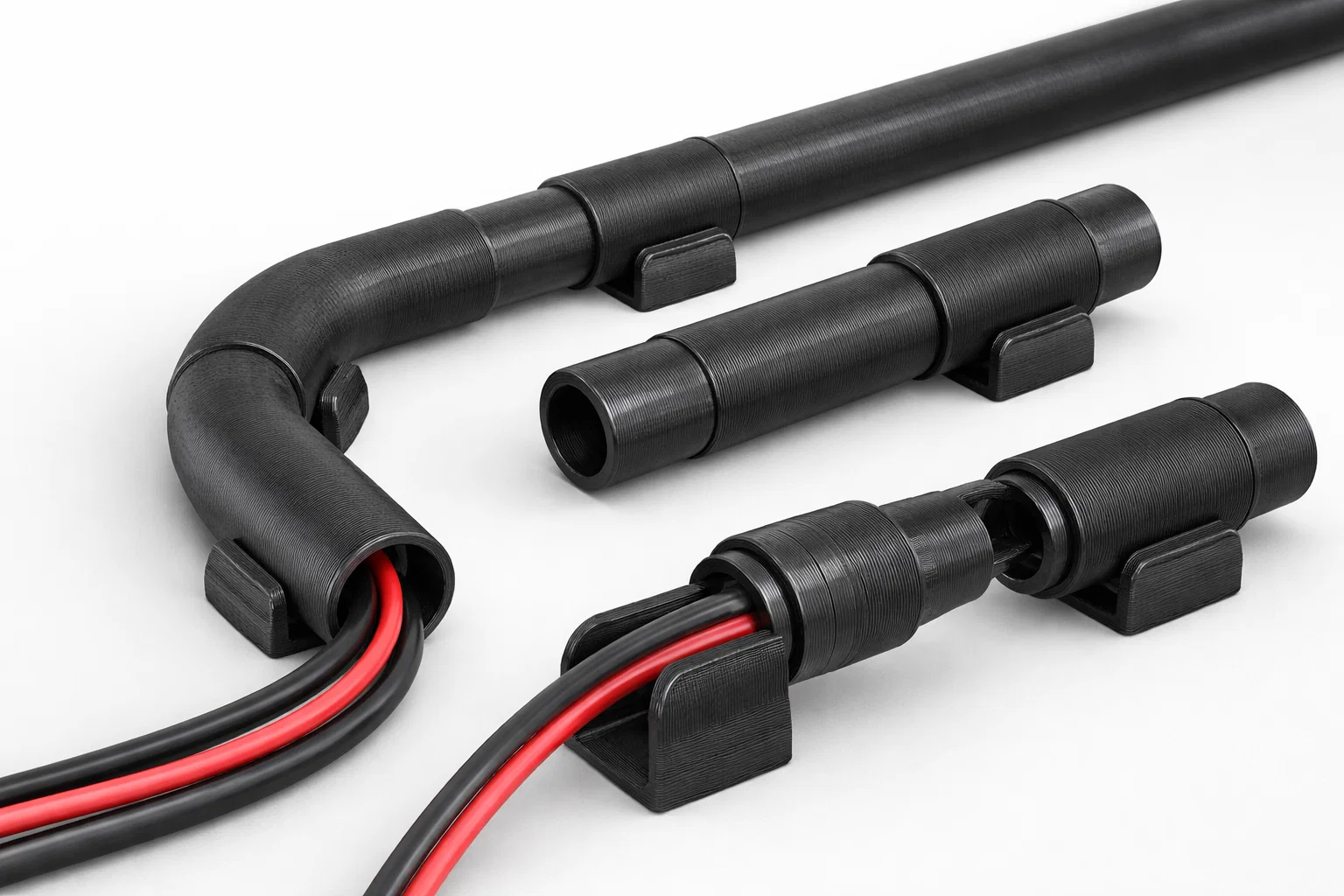

Hệ thống bao gồm các đoạn ống thẳng với khớp nối đực/cái, cho phép bạn kết nối nhiều đoạn lại với nhau để tạo ra đường ống có độ dài tùy ý. Dây điện sẽ được bọc hoàn toàn bên trong ống, giúp không gian làm việc trông sạch sẽ và tránh tình trạng dây bị rối hoặc rơi rớt.

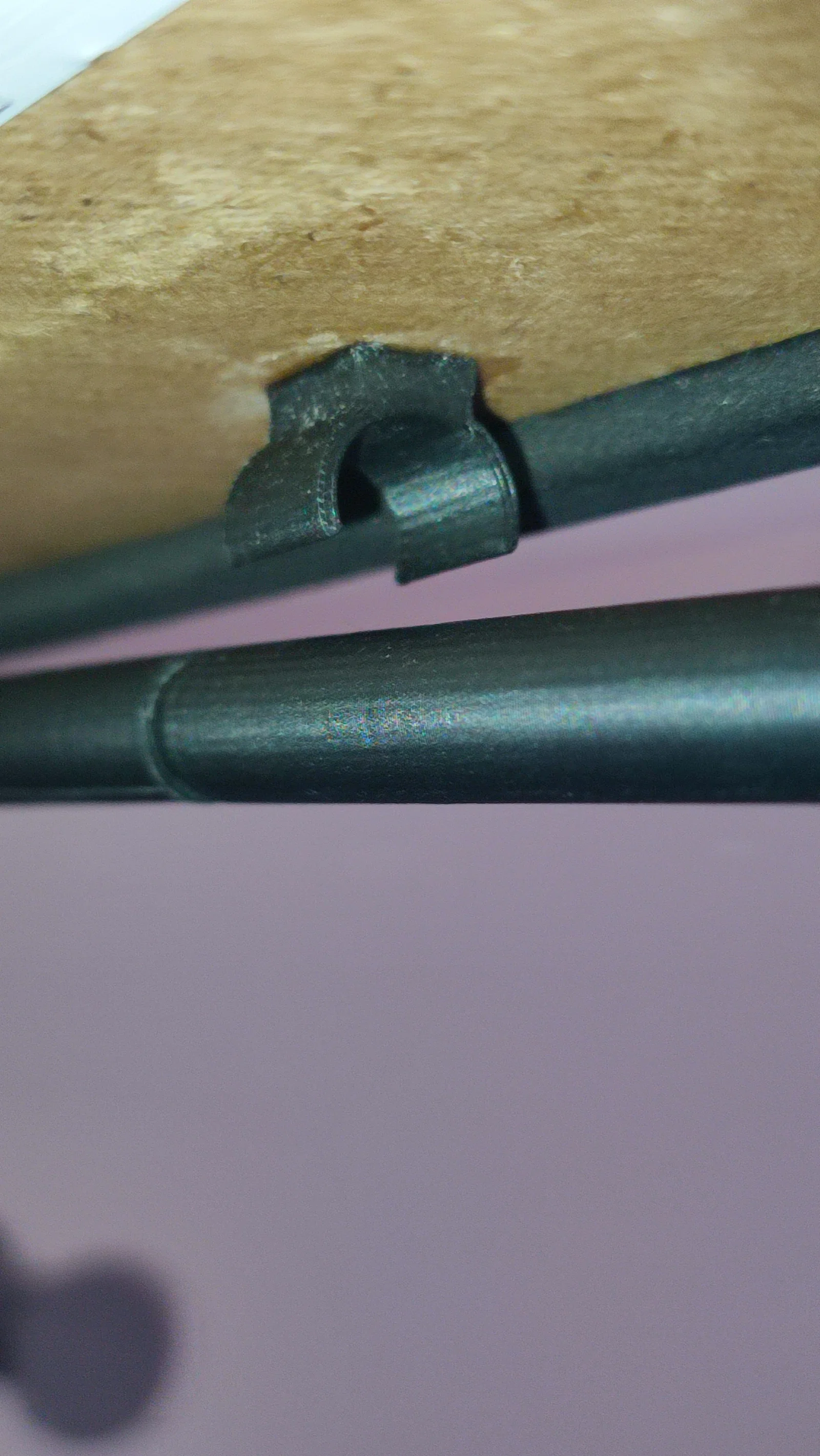

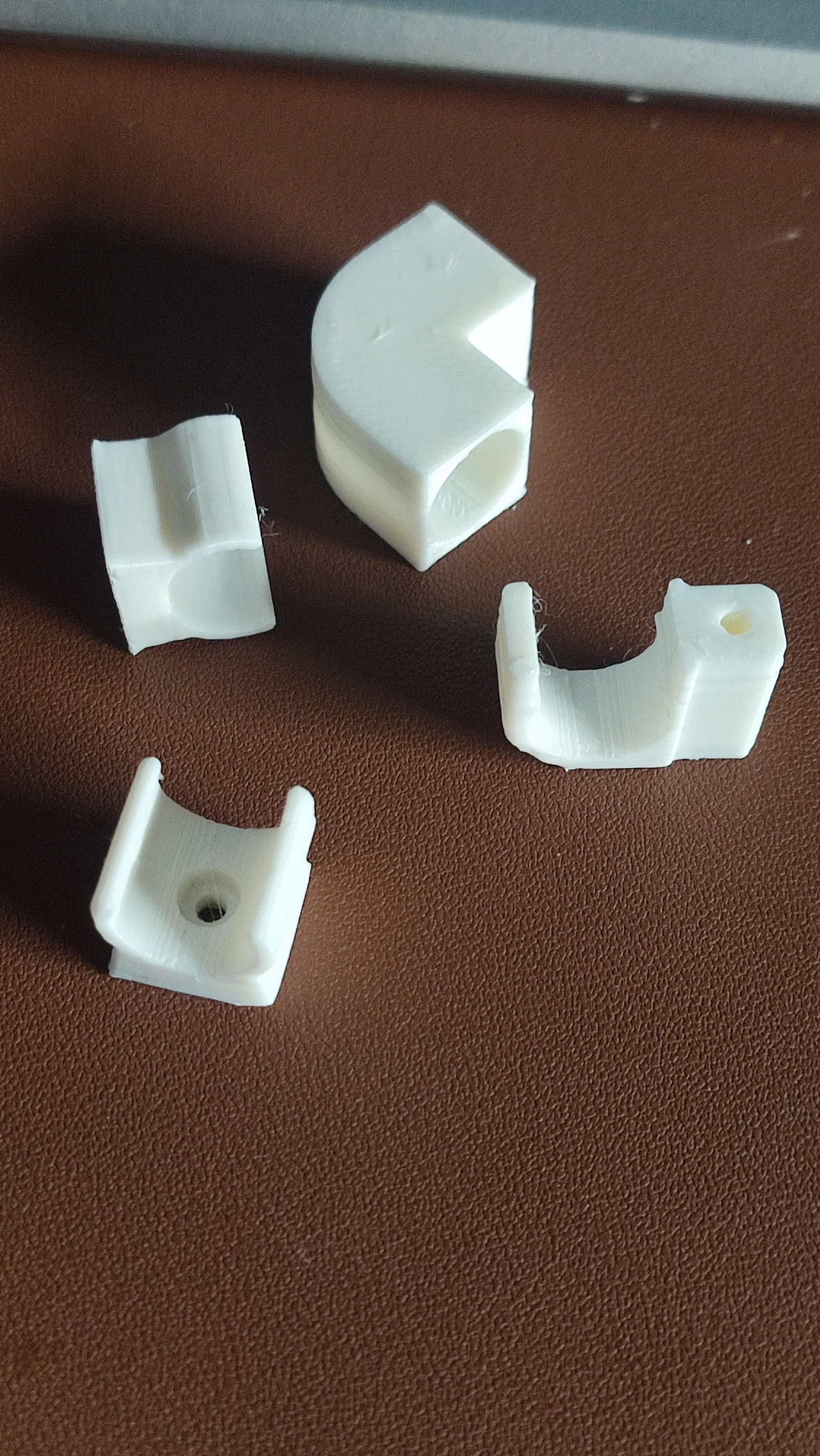

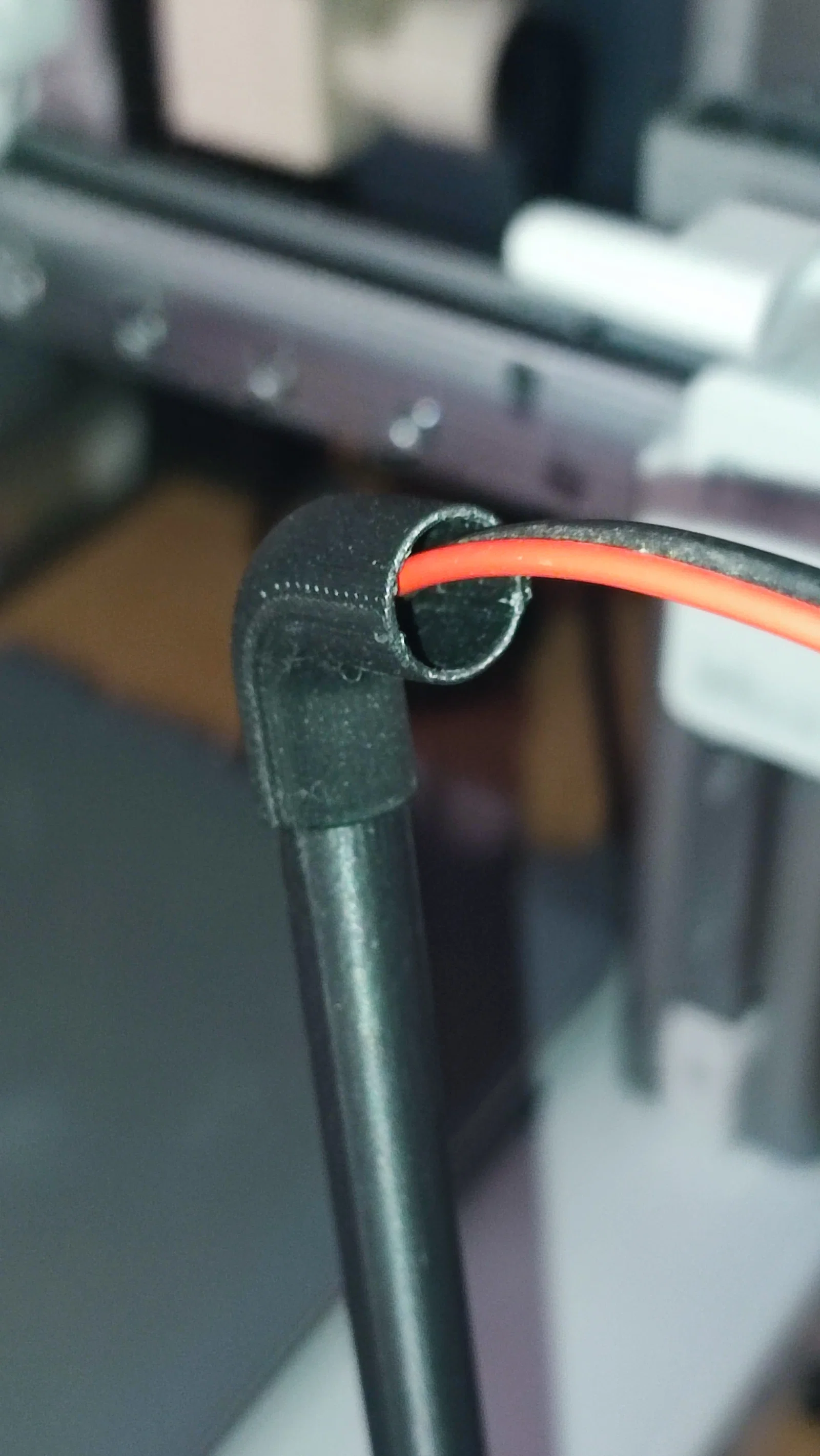

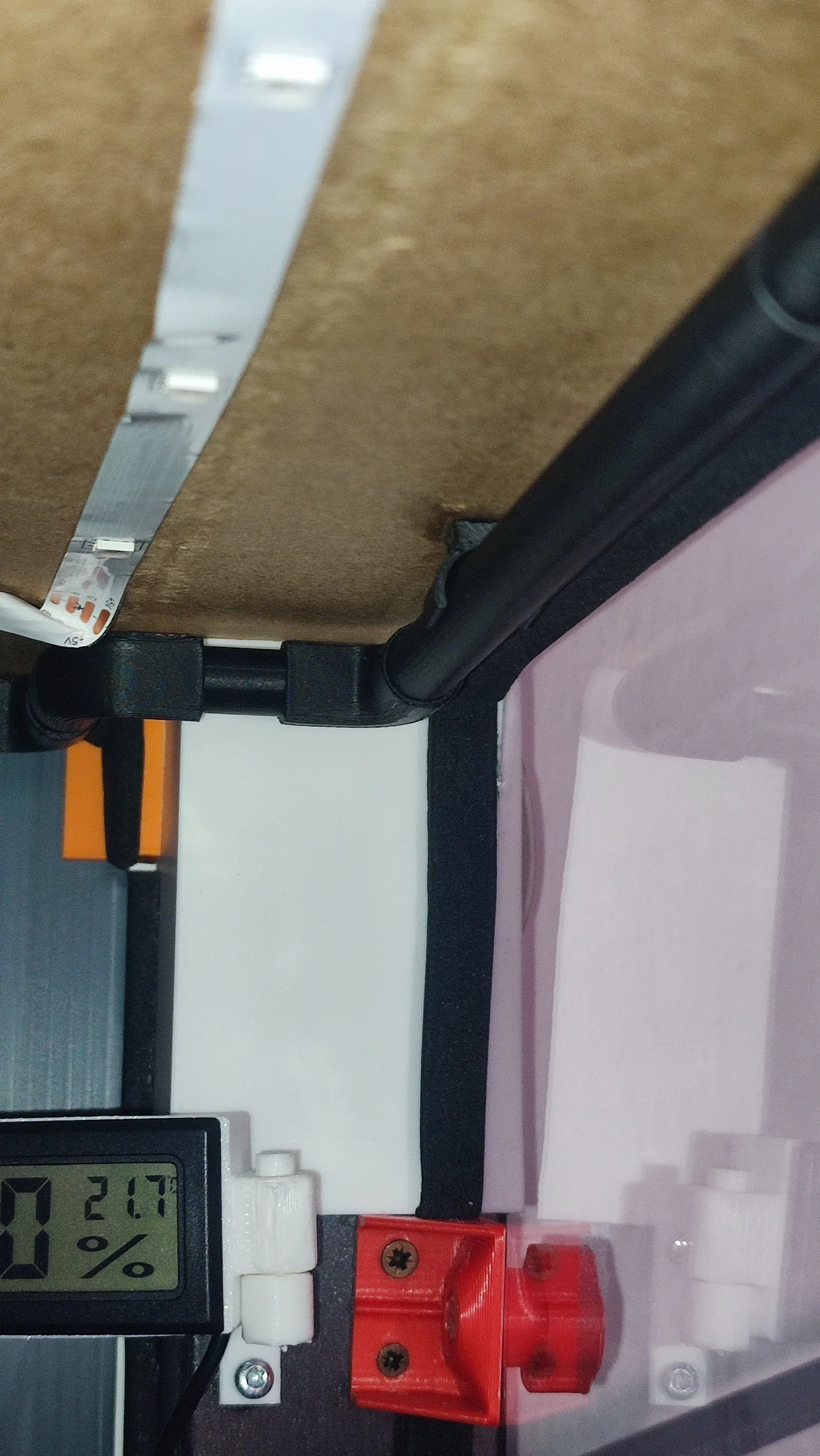

Một modul góc 90° giúp bạn xử lý các góc cua, trong khi các kẹp giữ giúp cố định ống vào bề mặt bằng băng dính hai mặt hoặc keo dán.

Hệ thống được tối ưu hóa cho in FDM nhanh và ổn định với đầu phun (nozzle) tiêu chuẩn 0.4 mm.

Đặc điểm thiết kế

• Hệ thống modul có thể mở rộng không giới hạn • Thiết kế ống kín giúp thẩm mỹ gọn gàng • Khớp nối ma sát (không cần thêm phụ kiện) • Độ dày thành ống tối ưu cho đầu phun 0.4 mm • In không cần hỗ trợ (supports) • In đứng hiệu quả để tận dụng tối đa không gian bàn in

Thông số kỹ thuật

Đường kính trong: 8.3 mm Độ dày thành ống: 0.84 mm (2 đường perimeter với độ rộng đường in 0.42 mm)

Phù hợp cho dây cáp có đường kính lên đến khoảng 2 mm, ví dụ như:

• Dây đèn LED
• Cáp USB
• Cáp cảm biến
• Dây điện cho linh kiện điện tử nhỏ

Cài đặt in ấn

Thông số khuyến nghị:

Đầu phun: 0.4 mm Chiều cao lớp in (Layer height): 0.2 mm Perimeters: 2 Infill: 0% (chỉ in thành) Supports: Không cần thiết

Hướng in: Dọc (thẳng đứng), để tối ưu diện tích bàn in và in được nhiều chi tiết cùng lúc.

Chất liệu khuyến nghị:

• PLA
• PETG

Hướng dẫn lắp ráp

1. Luồn dây vào bên trong các đoạn ống.

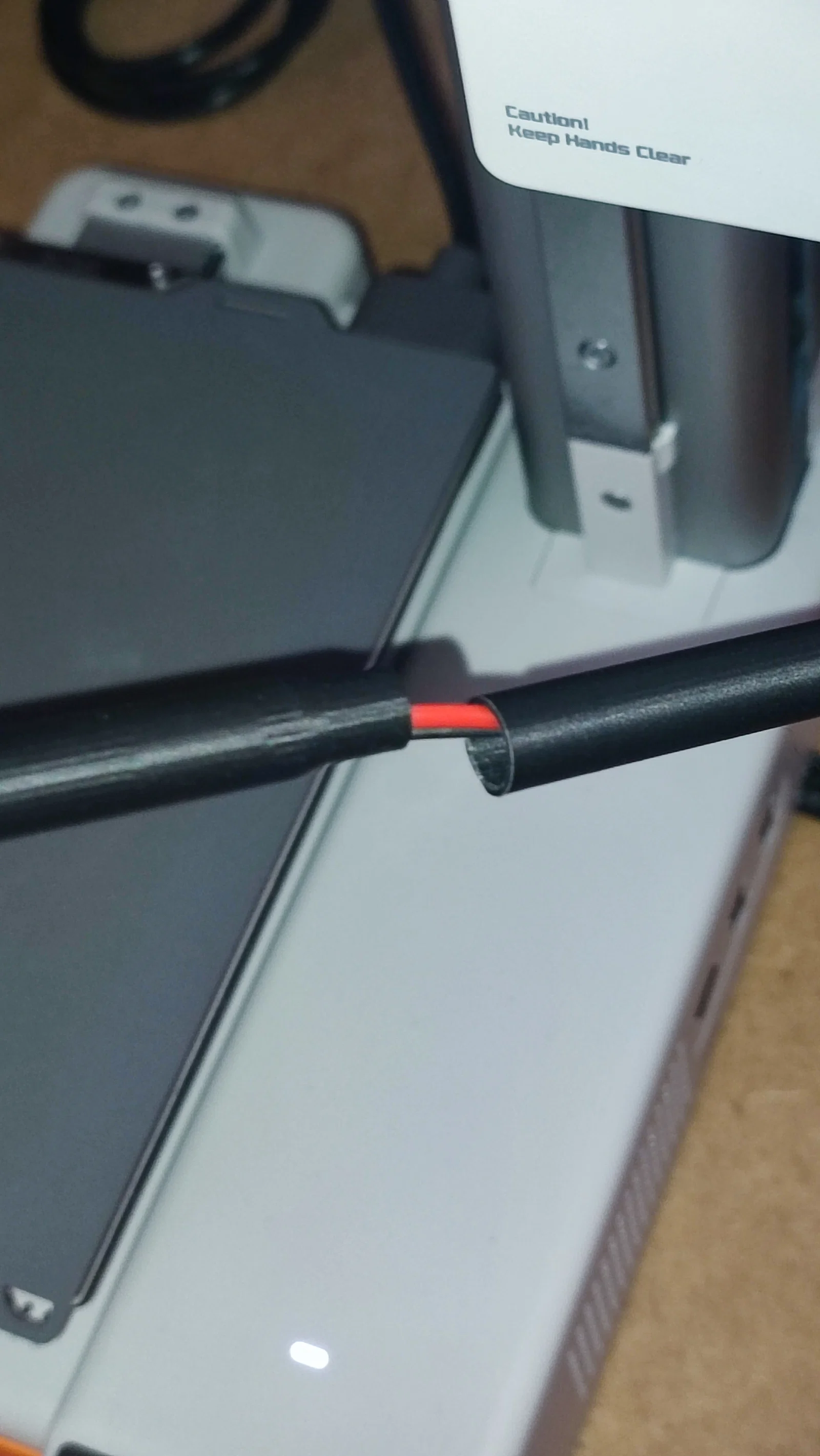

2. Kết nối các modul thông qua khớp nối đực/cái.

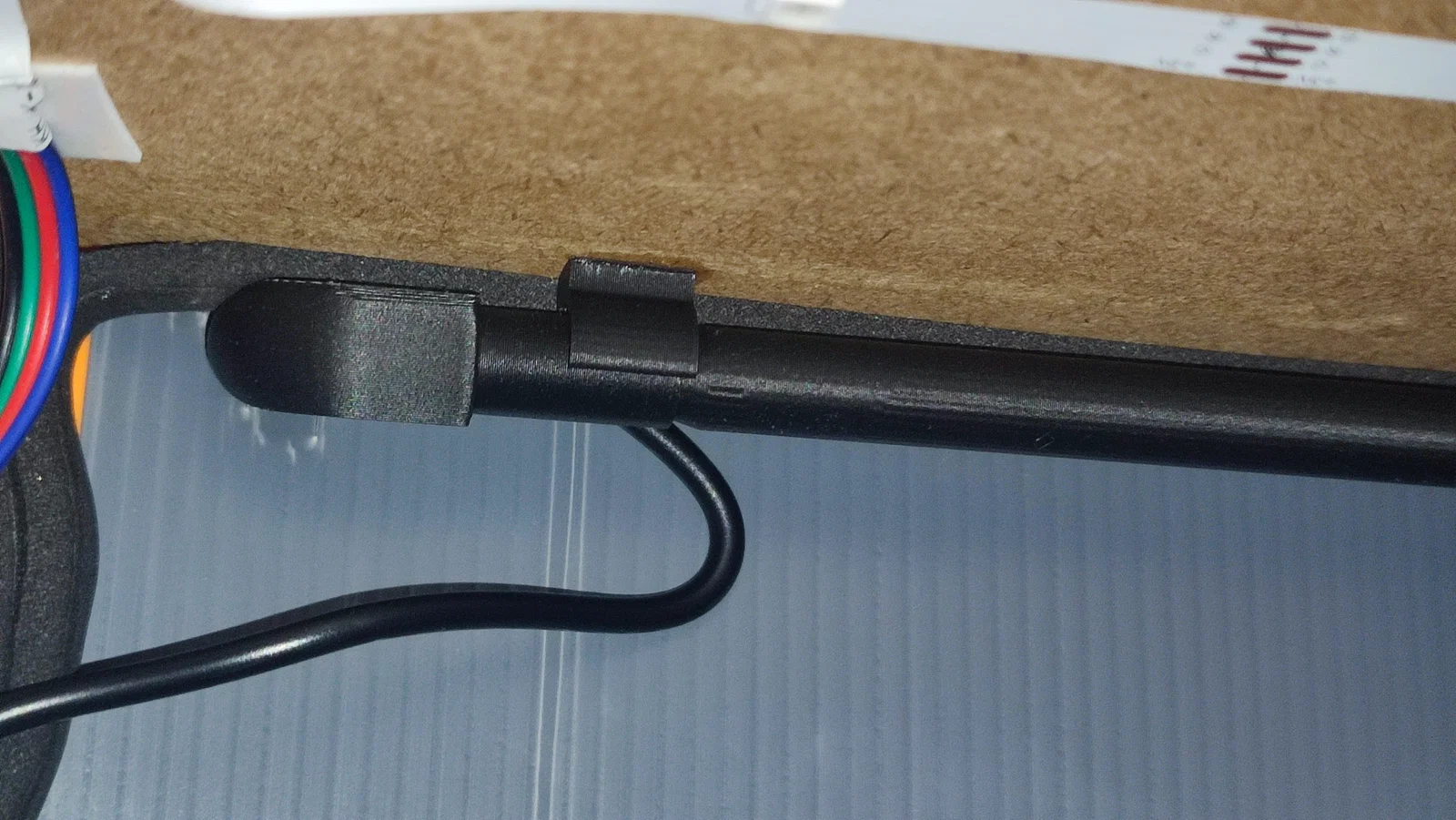

3. Gắn kẹp giữ lên bề mặt bằng băng dính hai mặt hoặc keo.
4. Đặt ống vào các kẹp giữ.

Các khớp nối tận dụng độ nhám tự nhiên của các lớp in FDM để tạo ra ma sát, giúp các modul kết nối với nhau một cách chắc chắn.

Các phần mở rộng tiềm năng trong tương lai

Hệ thống được thiết kế để mở rộng thêm các modul tương thích:

• Góc 45°
• Khớp nối chữ T
• Khớp nối chữ X
• Các loại kẹp giữ khác
