Khiên lưới Gungan (Gungan Shield) cho trò chơi mô phỏng

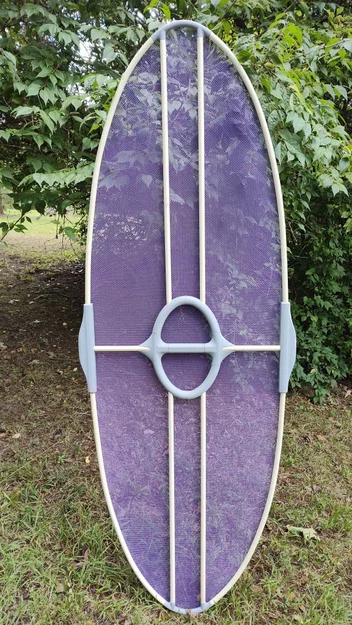

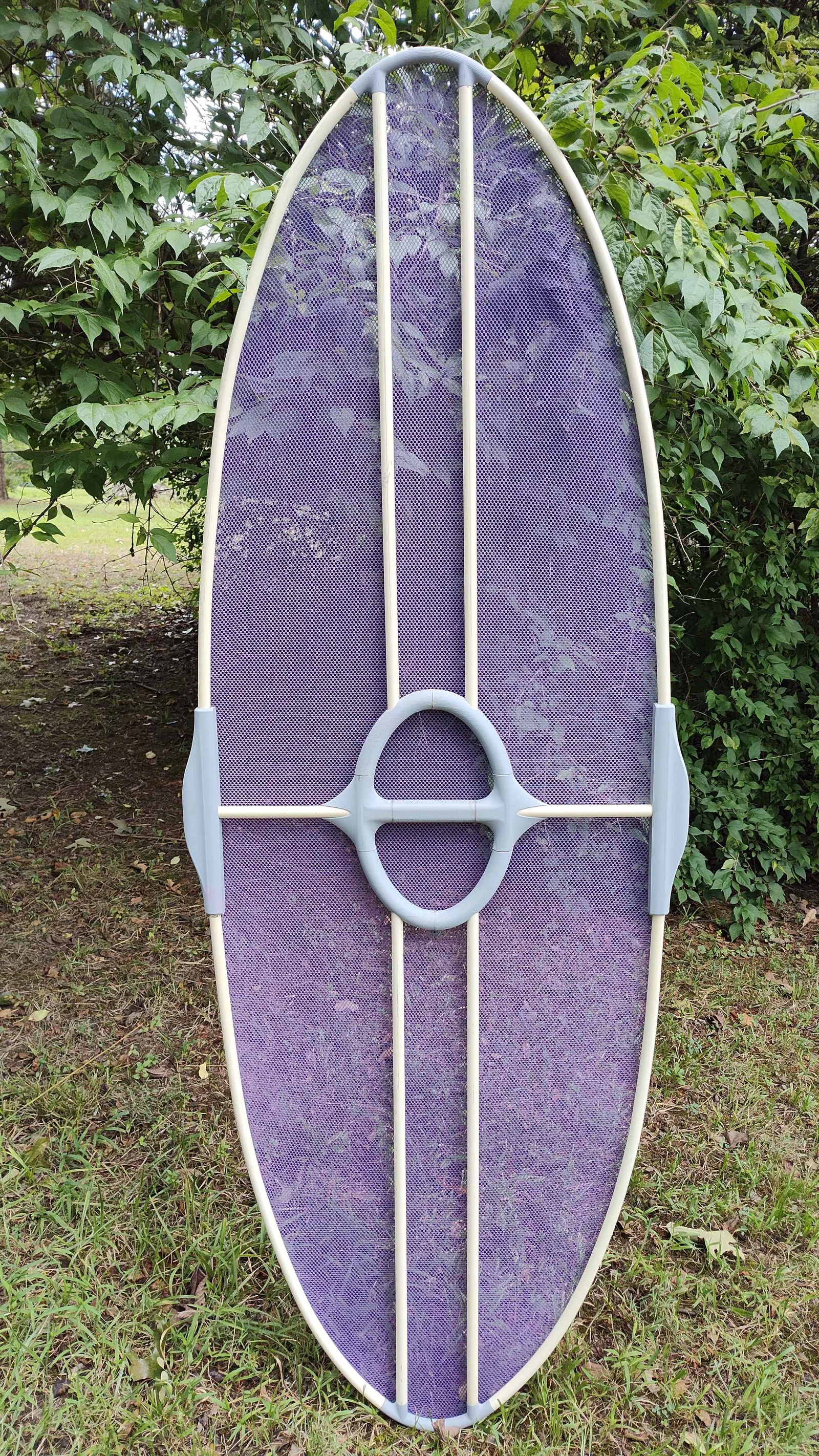

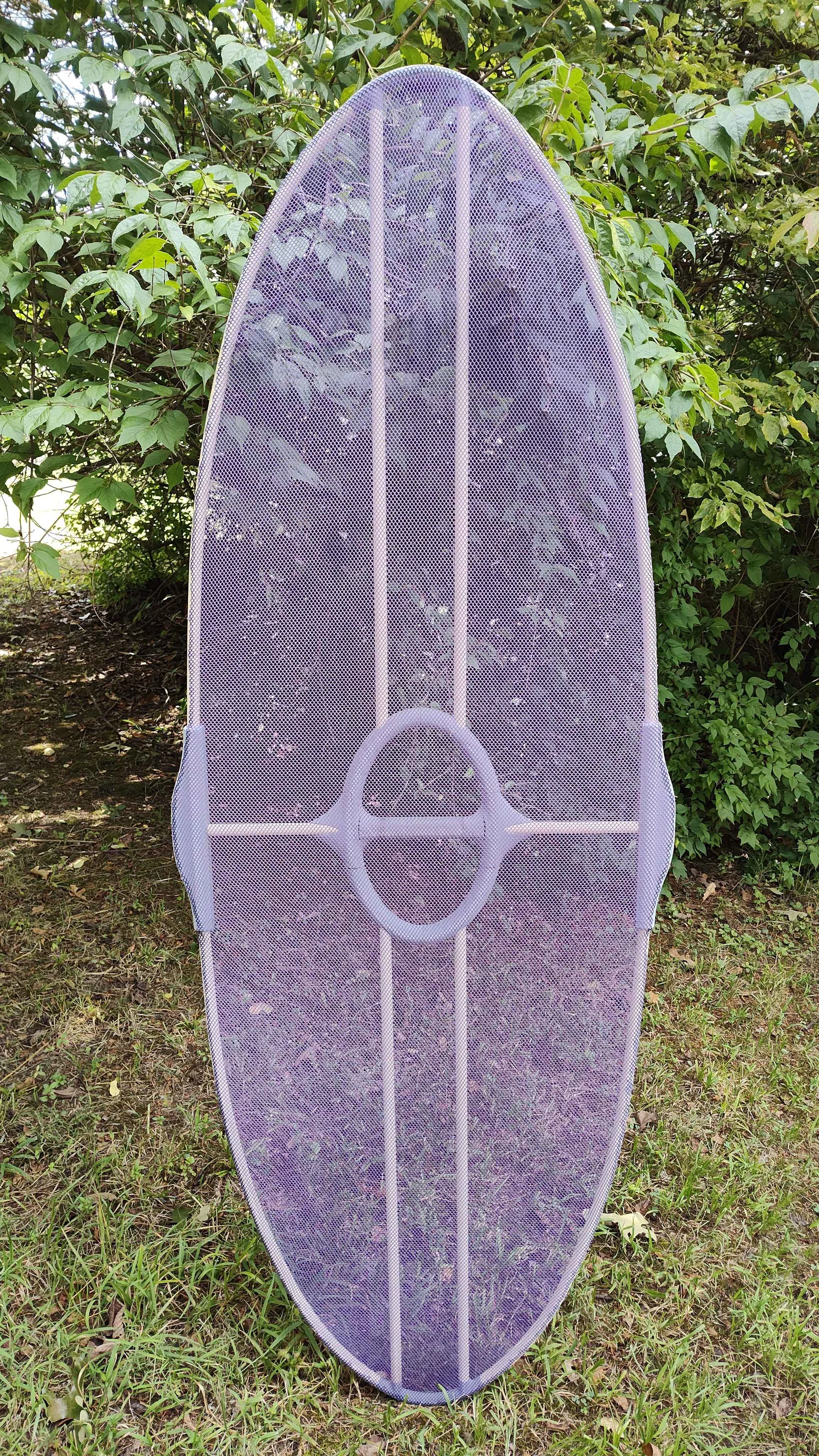

Khiên lưới cao 72 inch (khoảng 183cm) x rộng 26.5 inch (khoảng 67cm) dùng cho trò chơi bắn phi tiêu xốp.

Lấy cảm hứng từ những chiếc khiên lưới hula hoop của Meaker.

https://www.reddit.com/r/Meak/comments/jzb81g/sheild/

Tôi làm dự án này từ vài năm trước chỉ để tạo ra một cái cho riêng mình. Nay đăng lại theo yêu cầu của mọi người. Việc lắp ráp đòi hỏi phải dọn dẹp, chà nhám, khoan, dán keo và dùng epoxy rất nhiều. Thú thật là mình không khuyến khích mọi người làm cái này nếu muốn sản phẩm chỉ cần in ra là dùng được ngay. Nó cần sự tỉ mỉ khi lắp ráp và tốt nhất là bạn nên biết cách chỉnh sửa file .steps để tùy chỉnh độ khít và dung sai cho ống CPVC cũng như máy in của mình, hoặc cải tiến lại thiết kế của tôi. Tôi cũng có kèm theo file .f3d nếu bạn muốn, nhưng nó hơi lộn xộn một chút. Mình sẽ cố gắng trả lời các câu hỏi, nhưng không chắc là còn nhớ hết mọi chi tiết đâu nhé.

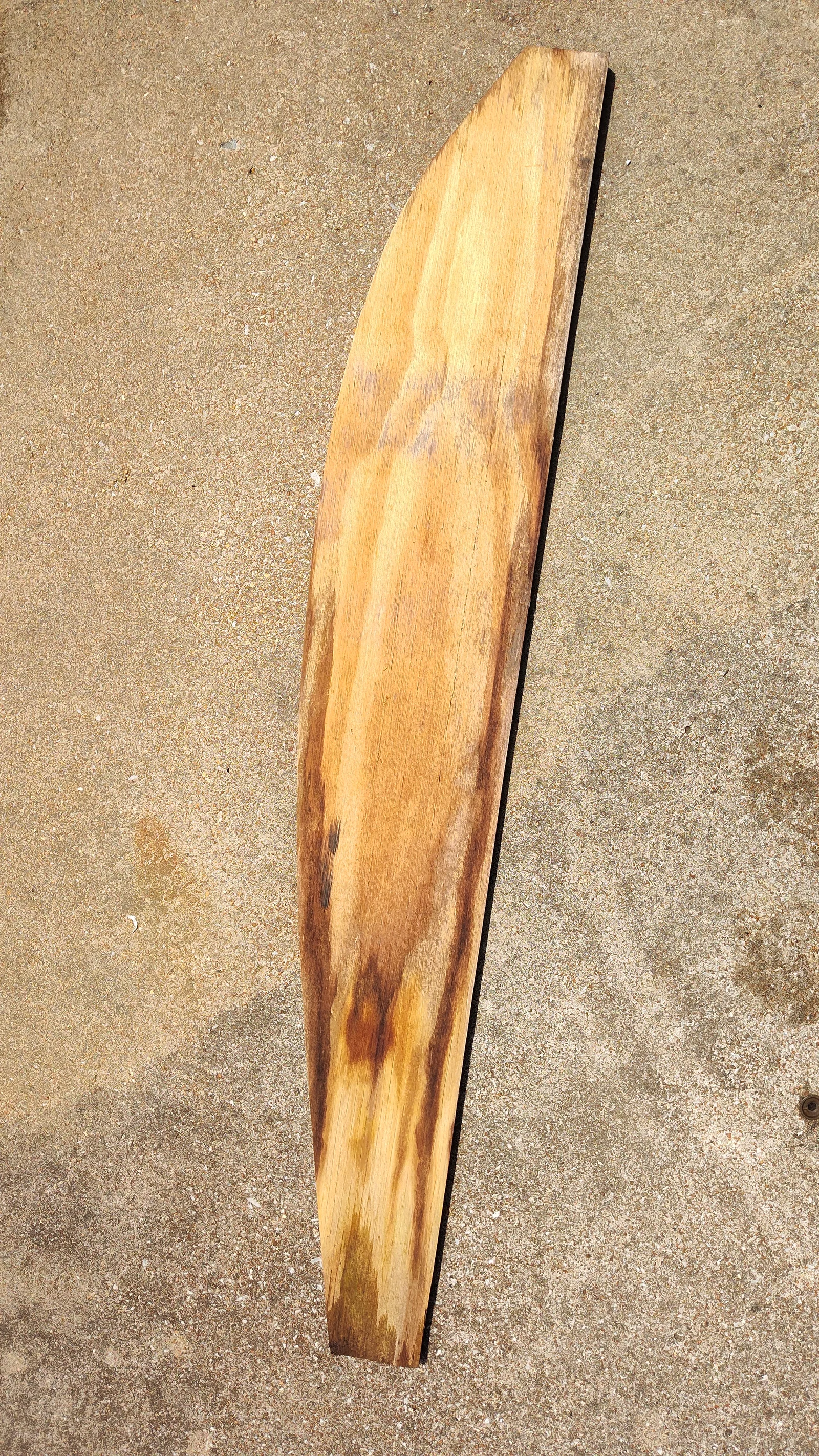

Các file này bao gồm mẫu in (stencils) để cắt gỗ dán làm khuôn, giúp bạn uốn nhiệt các đoạn ống cong.

Loại ống sử dụng là CPVC 1/2 inch. Phần tay cầm dài 24 1/2 inch và bốn thanh thẳng đứng dài 29 inch. Vòng tay cầm in 3D được giữ cố định bằng 6 mấu ống CPVC. Có thể dùng loại 30mm nhưng mình dùng loại 1 inch.

Bốn đoạn ống cong sẽ dài hơn 34 3/4 inch một chút, nhưng mình đã làm mẫu stencil để bạn không cần phải đo đạc thủ công. 2 miếng cuối của stencil dùng để lấy thêm chiều dài dư. Mình đã uốn 4 đoạn ống dài 4 feet rồi mới cắt theo 5 đoạn cốt lõi trên stencil. Cách này giúp bạn có chỗ cầm nắm và kẹp ở hai đầu, sau đó cắt bỏ phần ống bị dập. Nếu cẩn thận, bạn có thể dùng ống 3 feet cũng được.

Phần lưới được dán bằng keo E6000, sau đó đợi khô rồi tỉa gọn. Mình có chà nhám phần ống và các chi tiết in ở bề mặt tiếp xúc. Các chi tiết in "trên dưới" được dán siêu dính lại với nhau thành từng cặp. Mình nghĩ là mình đã dùng keo epoxy 2 thành phần để dán ống vào các khớp bên hông và thấy khá chắc chắn, nhưng nhớ không lầm thì mình cũng dùng E6000 để dán ống tay cầm vào các chi tiết tay cầm. Có khi dùng E6000 sẽ tốt hơn vì nó có độ đàn hồi và co giãn nhẹ. Nếu làm lại cái khác, mình sẽ dùng E6000 cho tất cả, nhưng epoxy chắc cũng ổn thôi.

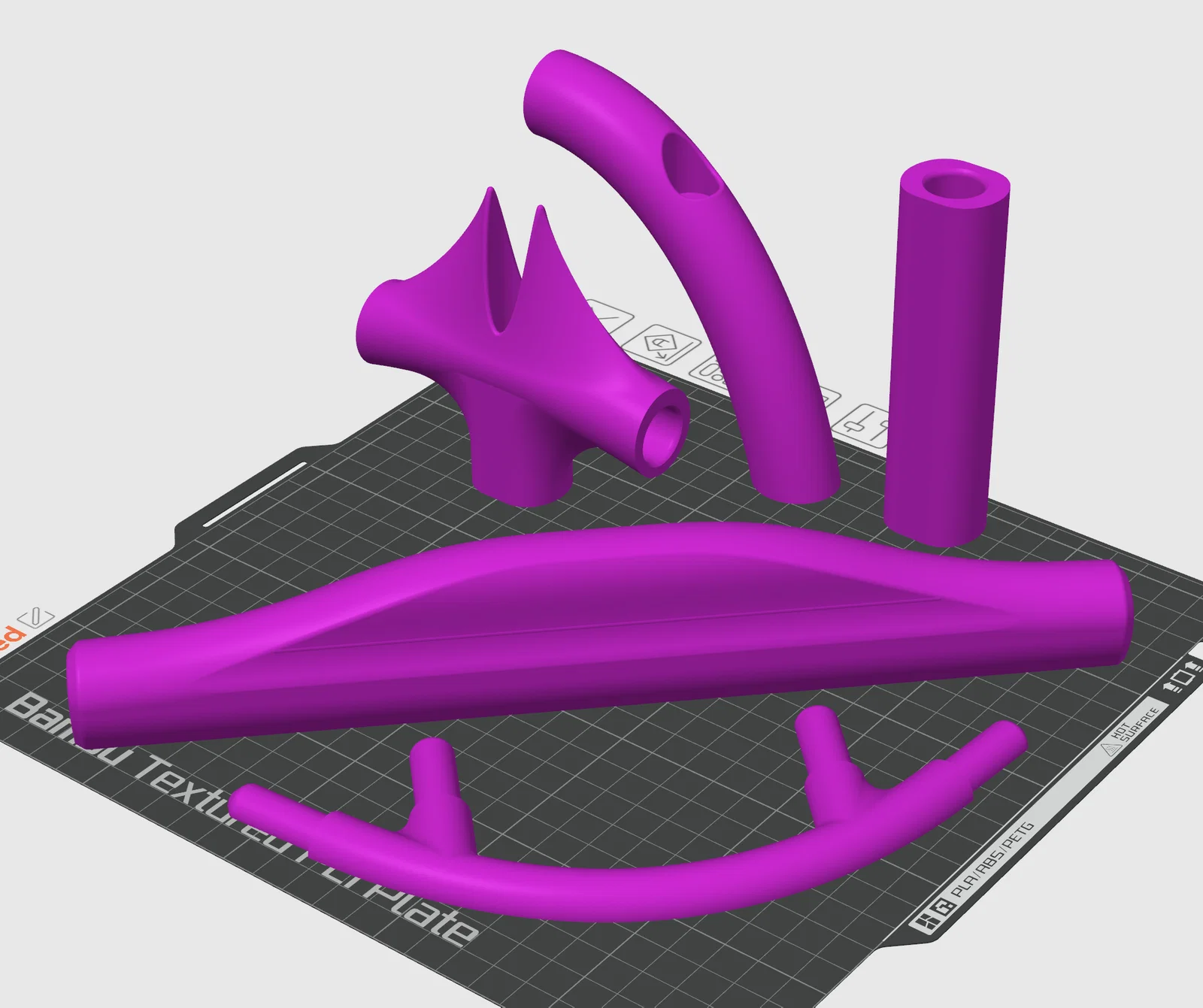

Cái của mình in bằng nhựa PLA với số lượng wall dày, không hẳn là đặc hoàn toàn nhưng các ổ cắm (socket) thì chắc chắn là đặc. Nó đã dùng tốt trong nhiều năm qua. Hướng in được hiển thị trong thư viện ảnh, thêm support tùy ý. Bản in hơi nhám, đặc biệt là các phần overhang có hỗ trợ, nhưng xử lý lại thì nhìn cũng ổn.

Vì mình không tìm được lưới nylon màu tím nên đã mua loại màu trắng rồi nhuộm bằng thuốc nhuộm Rit DyeMore màu tím.
