Hộp đựng nhãn dán (sticker) tùy chỉnh - Dispenser box

Để đáp ứng nhu cầu cá nhân, mình đã tìm kiếm một bộ dụng cụ để lấy nhãn dán (sticker). Rất nhiều sản phẩm trên thị trường được thiết kế để đặt trên bàn, nhưng nhu cầu của mình là muốn gắn nó lên tường. Đồng thời, mình cũng muốn thiết kế một sản phẩm mà tất cả các bộ phận (giá đỡ và trục) đều nằm gói gọn trong file thiết kế gốc.

Mình đã tạo một dự án trên Fusion(R), trong đó kích thước giá đỡ, đường kính cuộn nhãn và số lượng hộp đều được thiết lập bằng các tham số để tự động tạo ra tất cả các thành phần.

Hộp được định nghĩa bởi các tham số sau:

• Dia_Ext: Chiều dài của hộp
• Boite_Ep: Độ dày của hộp
• Centre_Dia: Đường kính trong của cuộn nhãn dán
• Boite_Haut: Chiều rộng của chính nhãn dán
• Vitre_Ep: Độ dày của giá treo để gắn các hộp
• Passage_Dia: Tâm của hộp và đường kính của giá đỡ
• Boite_Nbre: Số lượng hộp muốn lắp trên giá
• Jeu: Độ hở (dung sai) để lắp ráp các hộp vào giá đỡ

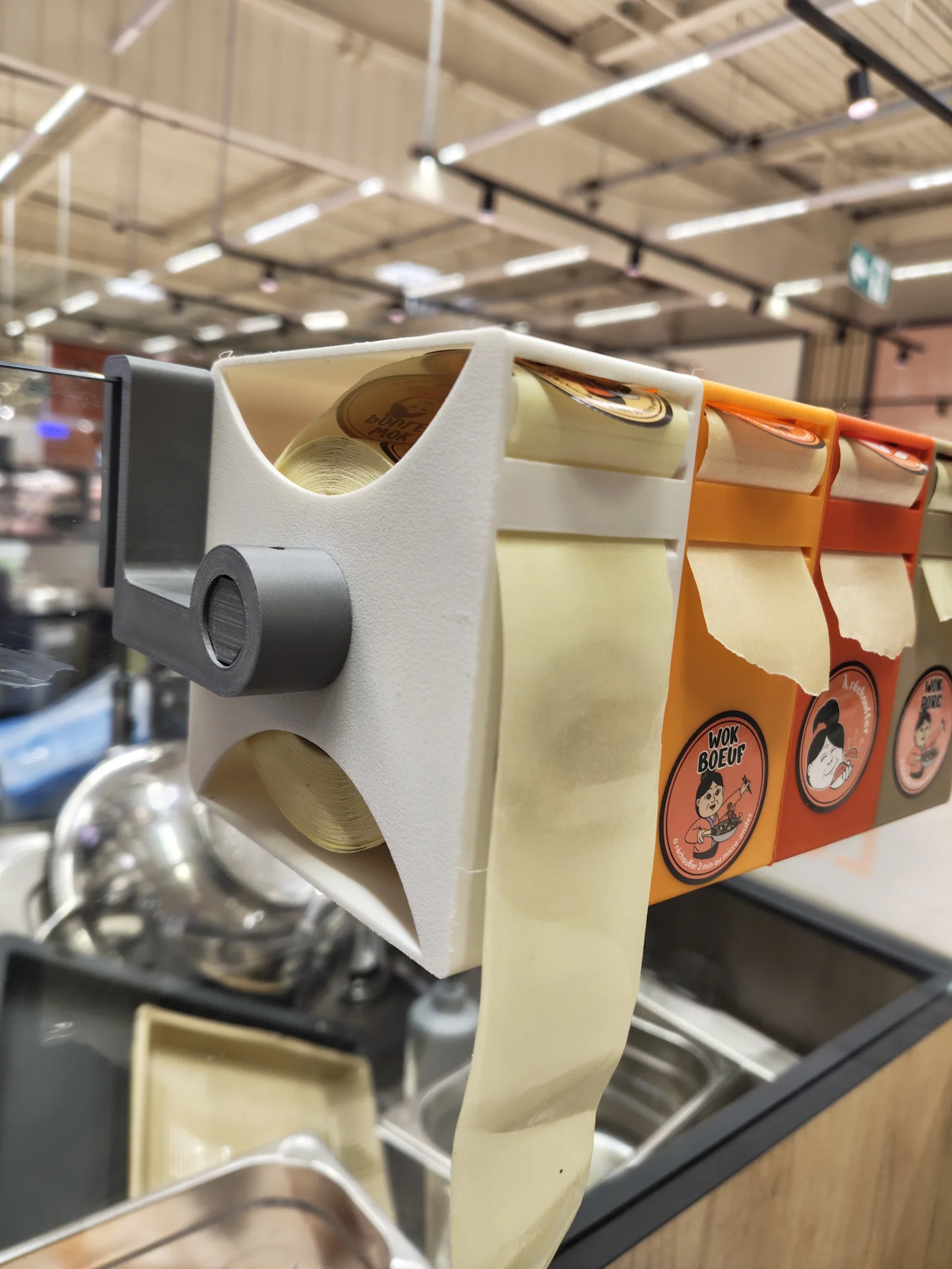

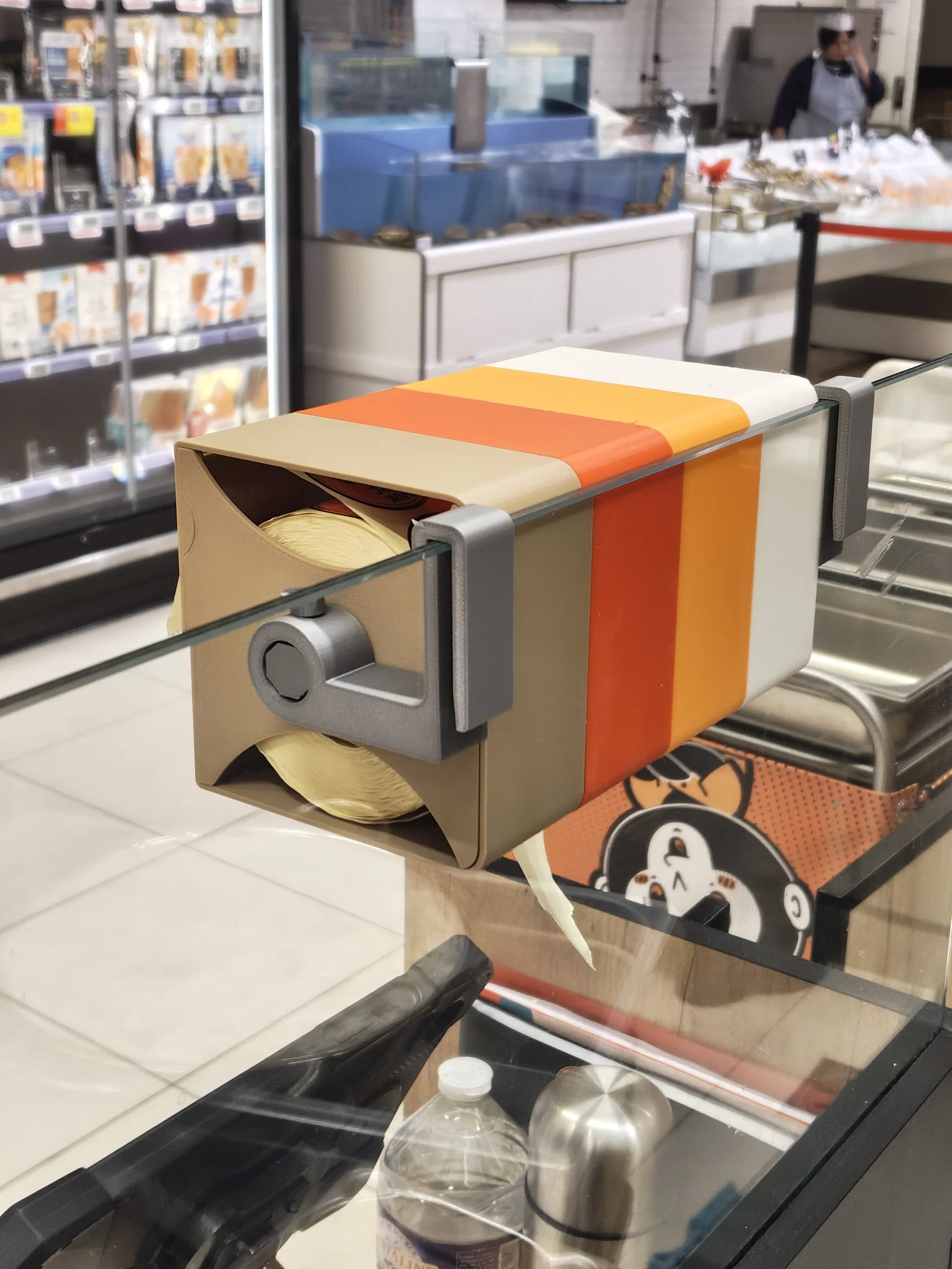

Mình đã đính kèm file Fusion cho loại nhãn dán 43mm, nhưng bạn hoàn toàn có thể thay đổi tất cả các thông số như đã giải thích ở trên. Hình ảnh đầu tiên cho bạn thấy nguyên lý của giá đỡ. Điều này có nghĩa là bạn không cần phải cầm hộp đựng trên tay; nó tự giữ cố định nhờ vào giá đỡ.

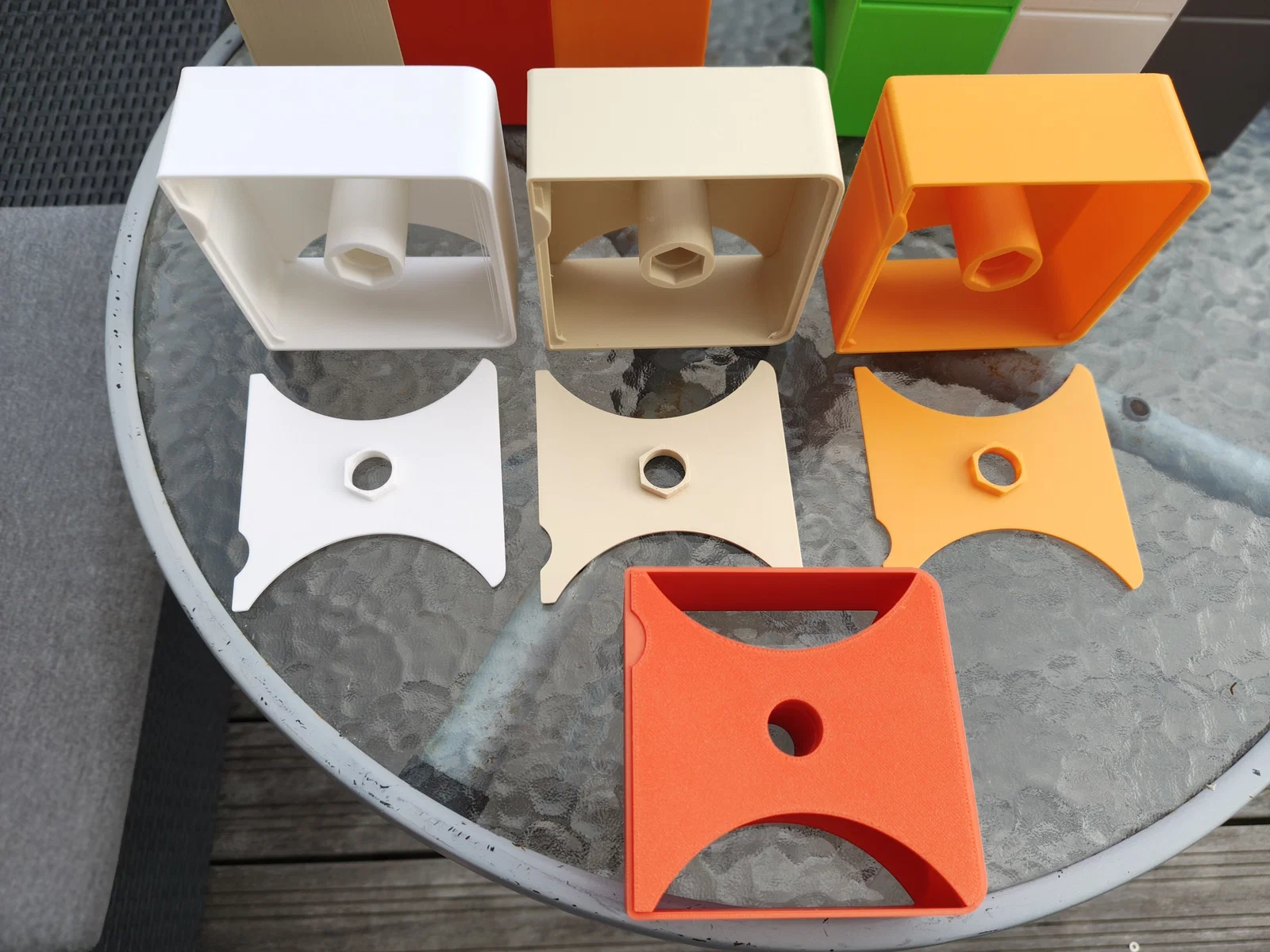

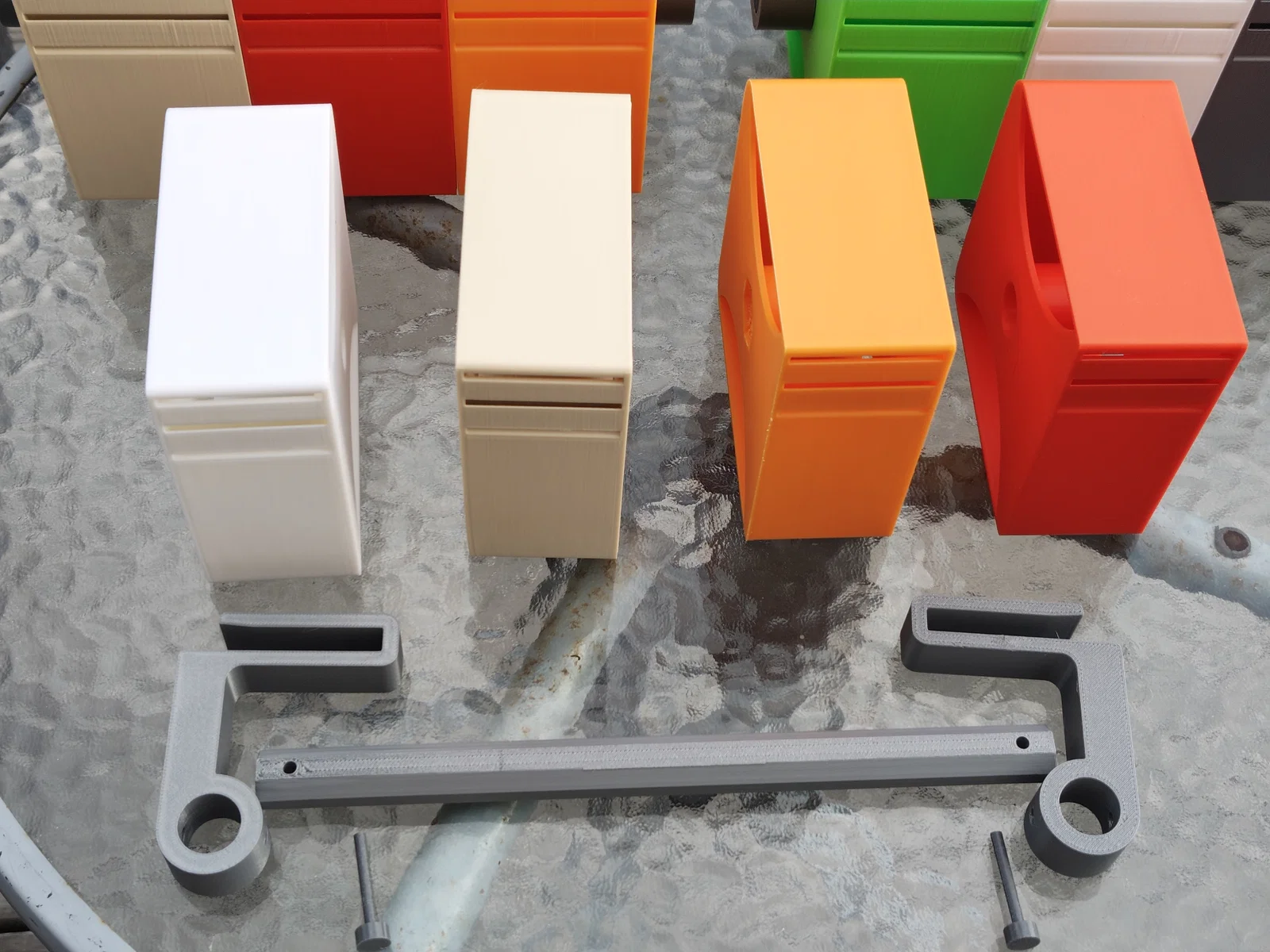

Các hộp được in bằng PLA+, còn phần giá đỡ được in bằng PETG. Nếu bạn cần sử dụng các hộp đựng này ở ngoài trời nơi có nhiệt độ cao, mình khuyên bạn nên sử dụng PETG thay cho PLA+ nhé.

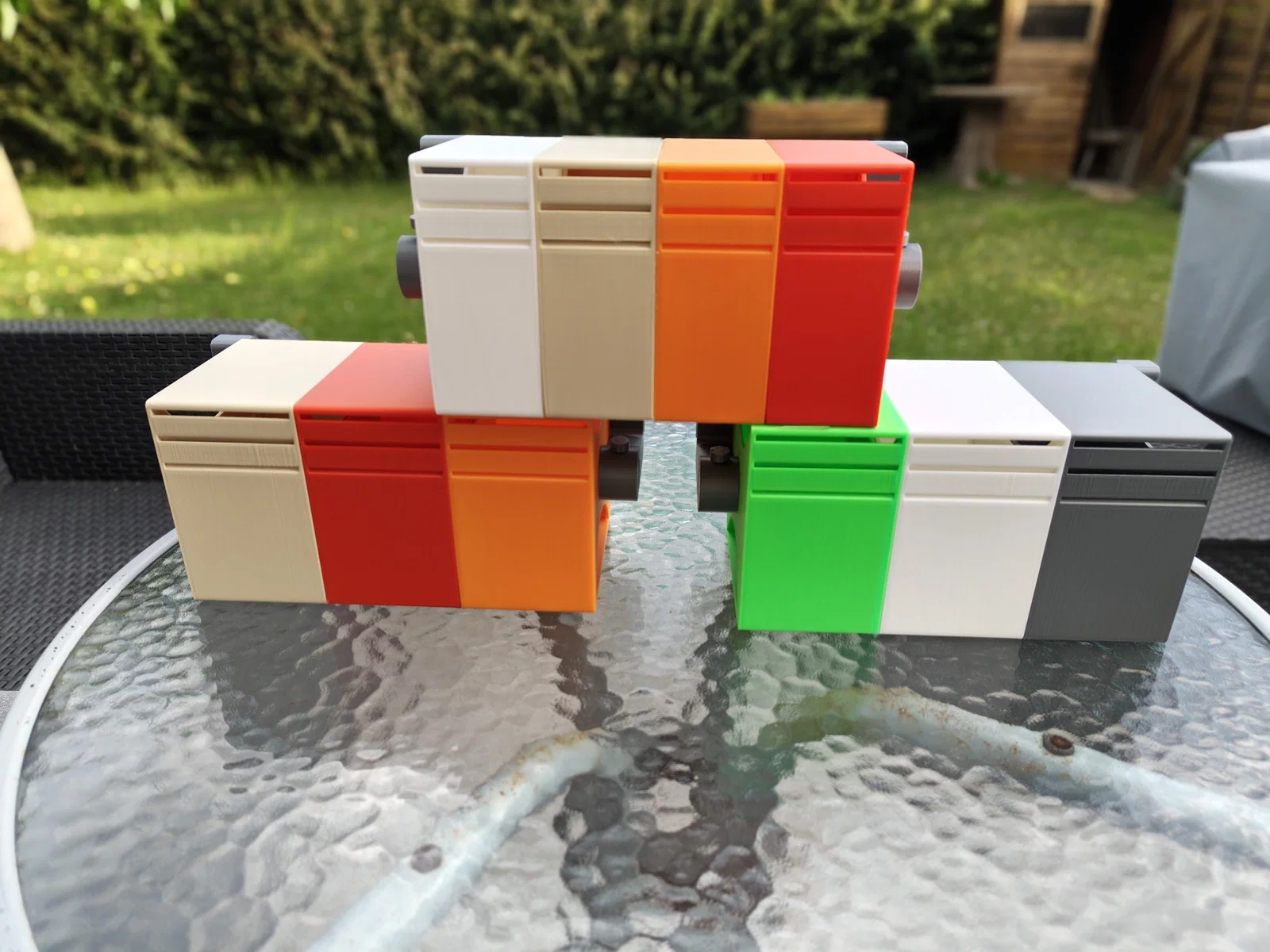

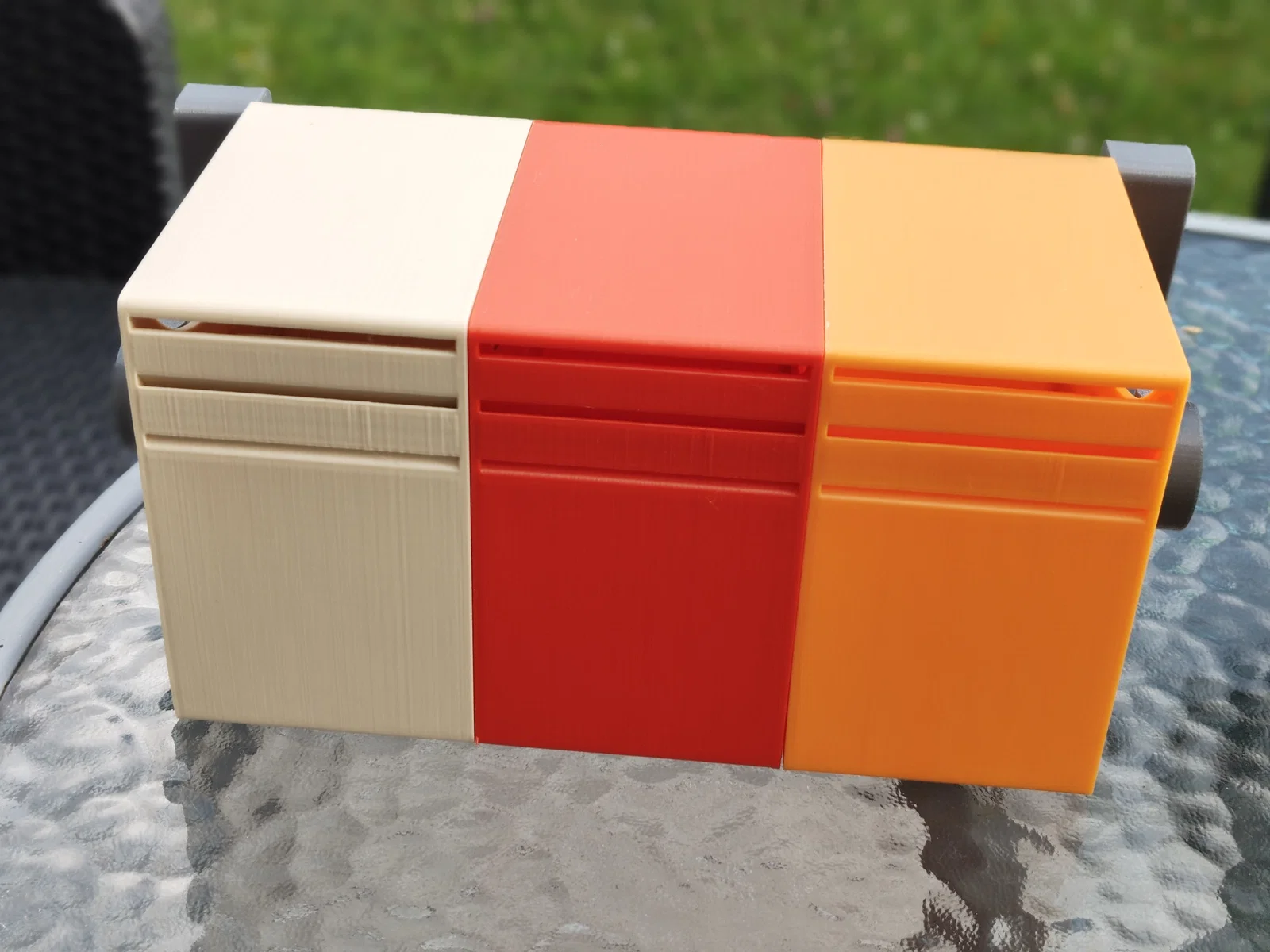

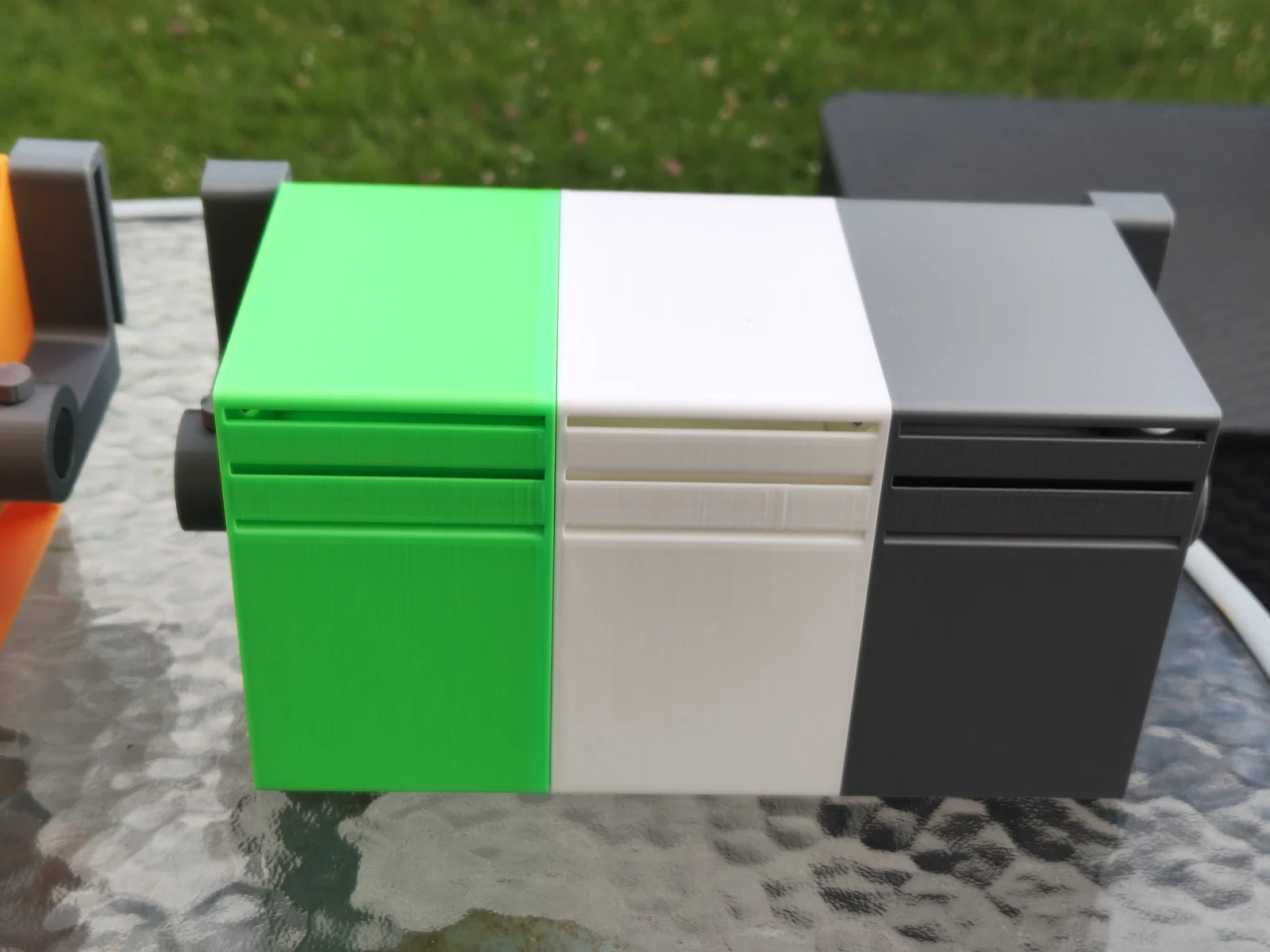

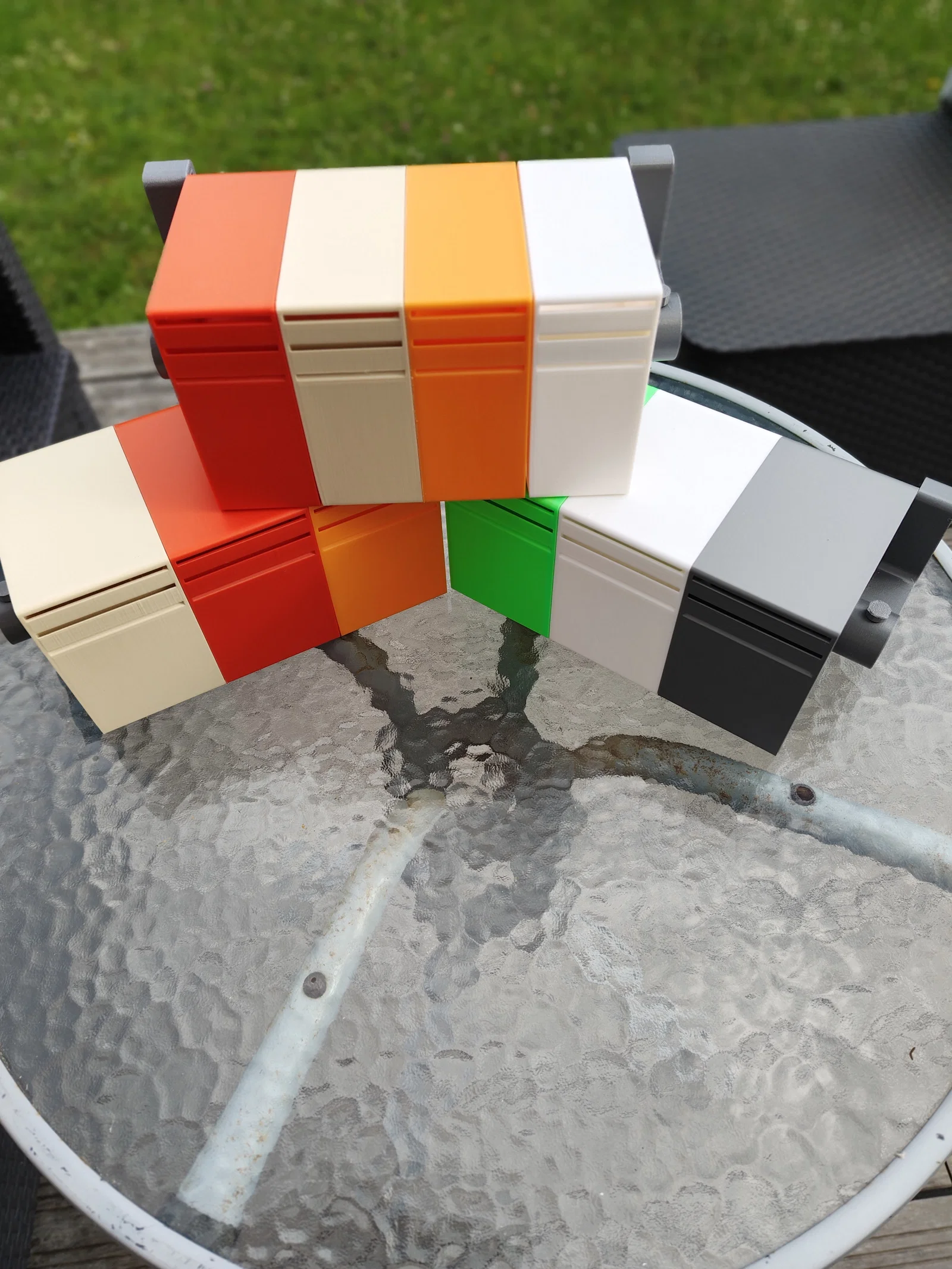

Mình đã dùng nhiều màu sắc khác nhau vì có quá nhiều loại nhãn dán, nên việc phân biệt bằng màu sắc sẽ dễ dàng hơn nhiều so với việc nhìn vào chính cái nhãn đó.
