ZeroG Mercury One.1 - Gá XY đã chỉnh sửa

Cảnh báo!

Nếu bạn sử dụng những linh kiện này, bạn bắt buộc phải dùng kèm các bản mod khác đi cùng, bạn sẽ thay đổi hình học hệ thống chuyển động của máy in và cần phải kiểm tra kỹ lưỡng các cạnh bàn in, các công tắc hành trình, độ căng dây đai và mọi thứ liên quan. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với máy in hoặc các bộ phận của bạn. Nếu bạn không nắm rõ cách thực hiện, bản mod này có thể không dành cho bạn!

Việc sử dụng bản mod này cùng với tất cả các phụ kiện đi kèm sẽ làm lật trục X, khiến thanh ray tuyến tính (linear rail) nằm hướng ra phía trước thay vì nằm trên đỉnh như thiết kế gốc của ZeroG Mercury One. Điều này giống với dòng máy in Voron hơn. Do đó, bạn cần chọn một loại đầu in (toolhead) và gá trục X (X carriage mount) khác phù hợp. Tôi sẽ có các gợi ý cụ thể hơn trong phần hướng dẫn dưới đây.

Giới thiệu

Chiếc máy in "nghiêm túc" đầu tiên của tôi là Sovol SV05, và ngay sau khi mua, tôi đã nâng cấp nó lên ZeroG Mercury One. Rất ngưỡng mộ đội ngũ ZeroG, đây là một bước cải tiến lớn so với bản gốc. Sau đó tôi tự thiết kế vỏ bao (enclosure) cho nó. Vào thời điểm đó, vỏ bao ZeroG Nebula chỉ mới là tin đồn, nên tôi tự thiết kế theo ý mình. Thật hài hước là vỏ bao của tôi và Nebula khá giống nhau, nhưng KHÔNG phải là một. Hãy lưu ý điều này nếu bạn đang dùng vỏ Nebula.

Trong quá trình sử dụng chiếc máy đã mod khá nhiều này, tôi bắt đầu nảy sinh một số mong muốn và gặp phải vài vấn đề:

• Tôi muốn dùng đầu in tương tự như trên các máy Voron, tốt nhất là cùng loại (tôi đang dùng Dragonburner). Điều này đòi hỏi thanh ray tuyến tính phải nằm ở phía trước.
• Tôi muốn sử dụng cảm biến Cartographer. Điều này đòi hỏi gá đầu in phải tương thích, và hiện có rất nhiều loại gá cho Dragon Burner dễ dàng đáp ứng. Loại tôi dùng cho cả Voron 2.4 và Merc hiện tại có thể tìm thấy tại github của chirpy2605.
• Dây đai của tôi thường xuyên bị trượt lên xuống ở cụm vòng bi của gá motor, gây hao mòn quá mức. Dù đã lắp ráp cực kỳ cẩn thận, chúng vẫn bị lệch.
• Tôi nghi ngờ gá idler phía trước bị uốn cong về phía sau do lực căng dây đai và mô-men xoắn của motor. Ở thiết kế gốc, gá này chỉ được giữ bằng một ốc M5 duy nhất.
• Tôi nghi ngờ gá motor bị cong về phía trước vì chúng chỉ được gắn vào khung bằng 2 ốc M5 gần như thẳng hàng, khả năng chịu lực vuông góc rất yếu.
• Tôi muốn có thêm khoảng chạy cho các idler phía trước để căng dây đai dễ hơn.

Nhìn vào chiếc Voron 2.4 đặt cạnh Mercury, tôi nhận ra nó không gặp các vấn đề trên. Vì vậy, tôi quyết định "Voron-hóa" chiếc Mercury One của mình! Các mô hình ở đây chỉ bao gồm phần gá XY. Bạn sẽ cần thêm các bộ phận khác trong bộ mod để máy hoạt động hoàn chỉnh.

Độ tương thích

Lưu ý rằng gá trên ray trượt Y vốn đã hơi nhô ra ngoài khung kiểu Ender 5 so với thiết kế Mercury One tiêu chuẩn. Gá XY tôi thiết kế chiếm toàn bộ phần trên, nên nó cũng sẽ nhô ra một chút. Bạn sẽ không thể sử dụng nếu các tấm panel che máy được lắp sát với nhôm định hình Y.

Cảm hứng

Những bộ gá này lấy cảm hứng từ thiết kế gốc của ZeroG Mercury One.1, nhưng tôi đã tự thiết kế lại hoàn toàn từ đầu.

Khước từ trách nhiệm

Lại thêm một lời cảnh báo nữa! Giải pháp của tôi cho phần "bộ truyền động" là sử dụng bố cục xếp chồng vòng bi kiểu Voron: long đền - vòng bi - vòng bi - long đền. Với loại vòng bi phù hợp, nó tạo ra rãnh 6mm giữa các gờ để dây đai GT2 chạy bên trong. Hãng Gates khuyến nghị 7mm, nhưng đội Voron chọn 6mm. Đội ZeroG chọn theo khuyến nghị của hãng. Tôi đồng ý với ZeroG, nhưng cũng biết rằng hàng ngàn máy Voron đang chạy tốt với bố cục này. Nếu bạn không thấy thoải mái với điều này... thì bản mod này không dành cho bạn!

Danh sách linh kiện (BOM)

• Chốt định vị (Dowel) ø3x18mm, 2 cái
• Long đền M3x0.5x7, 4 cái
• Vòng bi F623, 4 cái
• Ốc SHCS M3x8, 8 cái
• Ốc SHCS M3x30, 8 cái
• Ốc SHCS M5x6, 4 cái
• Ốc M5 gài (slide-in) hoặc hammer nut, 4 cái
• Heatinsert M3x4x5 (kiểu Voron), 8 cái

In ấn

Bạn cần in tất cả các bộ phận. Không thể chỉ lật (mirror) một bên vì chúng khác nhau hoàn toàn. Hãy dùng cài đặt in mặc định của đội ZeroG. Sử dụng nhựa ABS hoặc ASA chất lượng tốt. Không khuyến khích dùng nhựa có phụ gia (sợi thủy tinh hoặc carbon) vì độ bám dính lớp thường kém hơn và dễ gây hỏng linh kiện. Nhựa PETG và PLA không chịu nhiệt đủ tốt và sẽ thất bại.

In các chi tiết "nằm úp", không cần hỗ trợ (support).

Lắp ráp

Nhấn heat inserts vào phần dưới của gá từ mặt nằm trên bàn in. Đảm bảo chúng phẳng hoặc chìm nhẹ xuống dưới để không làm cản trở việc gá nằm trên ray tuyến tính.

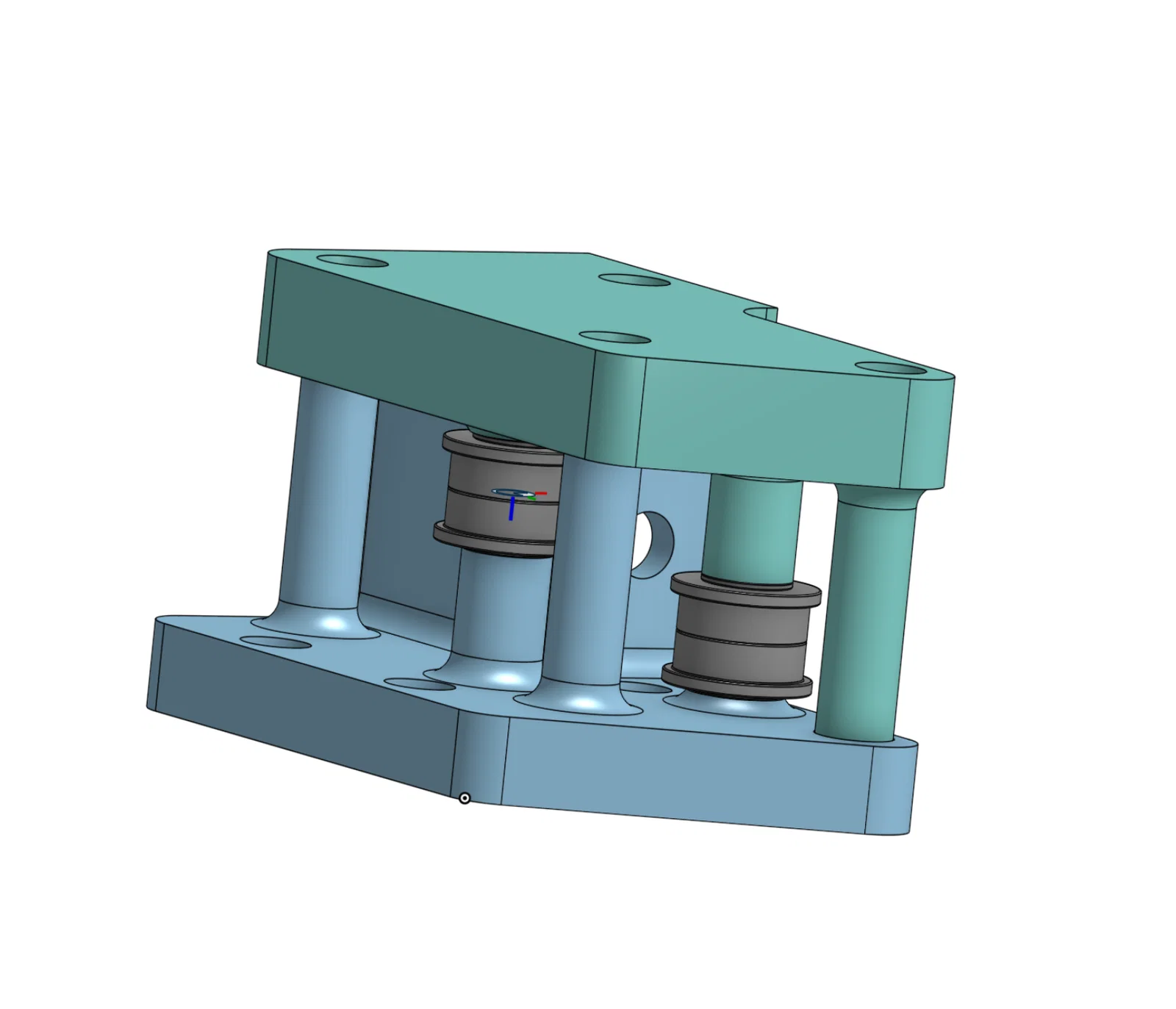

Lắp cụm vòng bi bằng cách luồn long đền, 2 vòng bi F623 (quay mặt nhỏ vào nhau), rồi tới long đền vào chốt ø3mm. Bạn cần 2 cụm này cho mỗi bên.

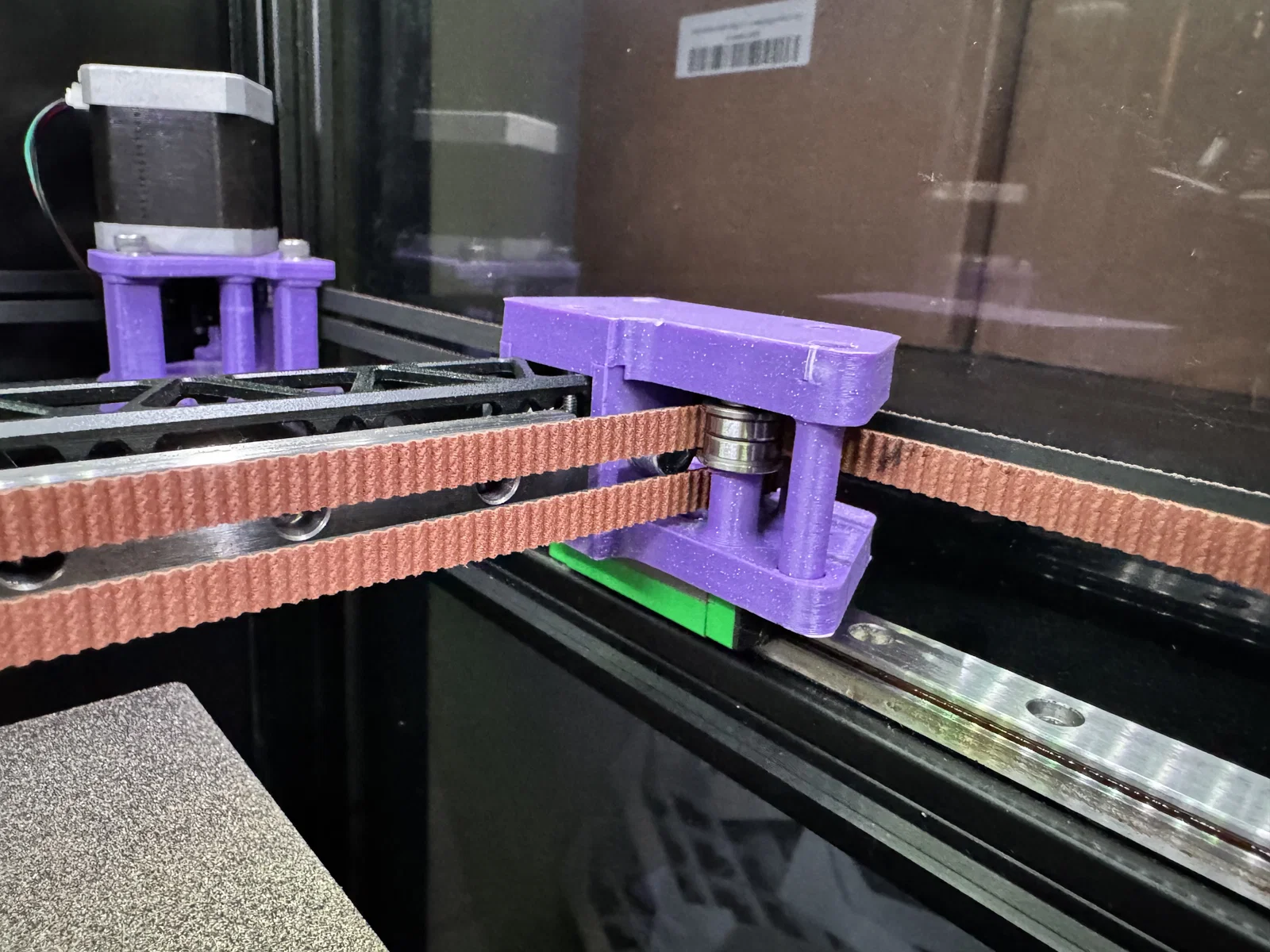

Vặn các phần gá dưới vào ray trượt bằng ốc M3x8 (đừng siết chặt). Lắp ốc gài vào nhôm định hình. Đặt nhôm X vào, lắp ốc M5 và siết nhẹ. Chạy carriage hết cỡ ra sau để kiểm tra độ vuông góc, sau đó siết chặt tất cả ốc M3 và M5. Đặt cụm vòng bi vào vị trí, sau đó đặt phần trên vào và siết ốc M3x30.
