Giá treo ván trượt tuyết gắn tường (Snowboard Wall Mount)

Mình cần nâng cấp từ mấy loại móc treo ván trượt tuyết thông thường hay bị cong và nứt theo thời gian. Mẫu giá treo tường này chắc chắn hơn nhiều và có thể xoay để khớp với cạnh ván dù bạn đặt ở bất kỳ vị trí nào. Chỉ cần đặt ván vào giá để cất giữ và nhấc ra khi muốn sử dụng.

Cấu hình in:

• Mình dùng PETG vì mình không có vật liệu nào cứng hơn.
• Chiều cao lớp in 0.2mm hoặc thấp hơn.
• Bật Support (hỗ trợ) chỉ trên bàn in.
• Mình dùng 60% infill cho phần đế và phần xoay.
• Thêm modifier xung quanh bề mặt tiếp xúc giữa phần xoay và cạnh ván trượt với mức 90% infill.
• Phần chốt giữ (retainer) để 15% infill.

Lắp ráp:

Phần xoay có một đường rãnh để chốt giữ khớp vào.

• Hãy chắc chắn rằng bạn đã loại bỏ hết vật liệu support. Nếu còn sót lại, các bộ phận sẽ không thể nằm khớp vào vị trí.
• Đặt chốt giữ lên bề mặt cứng, sau đó đặt phần đế lên trên sao cho chốt giữ nằm trong khe của đế và đế nằm phẳng trên mặt bàn.
• Đặt phần xoay vào lỗ, hướng phần gờ xuống dưới.
• Tùy vào loại nhựa bạn dùng, chốt giữ sẽ khớp vào rãnh của phần xoay (với phần đế ở giữa) chỉ bằng một lực ấn nhẹ hoặc có thể cần dùng búa gõ nhẹ.
• Chốt giữ phải bằng phẳng với đáy của phần đế và phần xoay phải bằng phẳng với mặt trên của phần đế. Nếu đã khớp hoàn toàn, bạn sẽ không thể kéo tách chúng ra.
• Nếu vẫn khó lắp, hãy thử chà nhám phần chốt giữ ở khe cong có đường kính nhỏ.
• Khi mới lắp xong, phần khớp xoay có thể hơi chặt tay, nhưng điều này không ảnh hưởng đến việc đặt ván vào và giúp đảm bảo độ bền chắc lâu dài.

Lắp đặt:

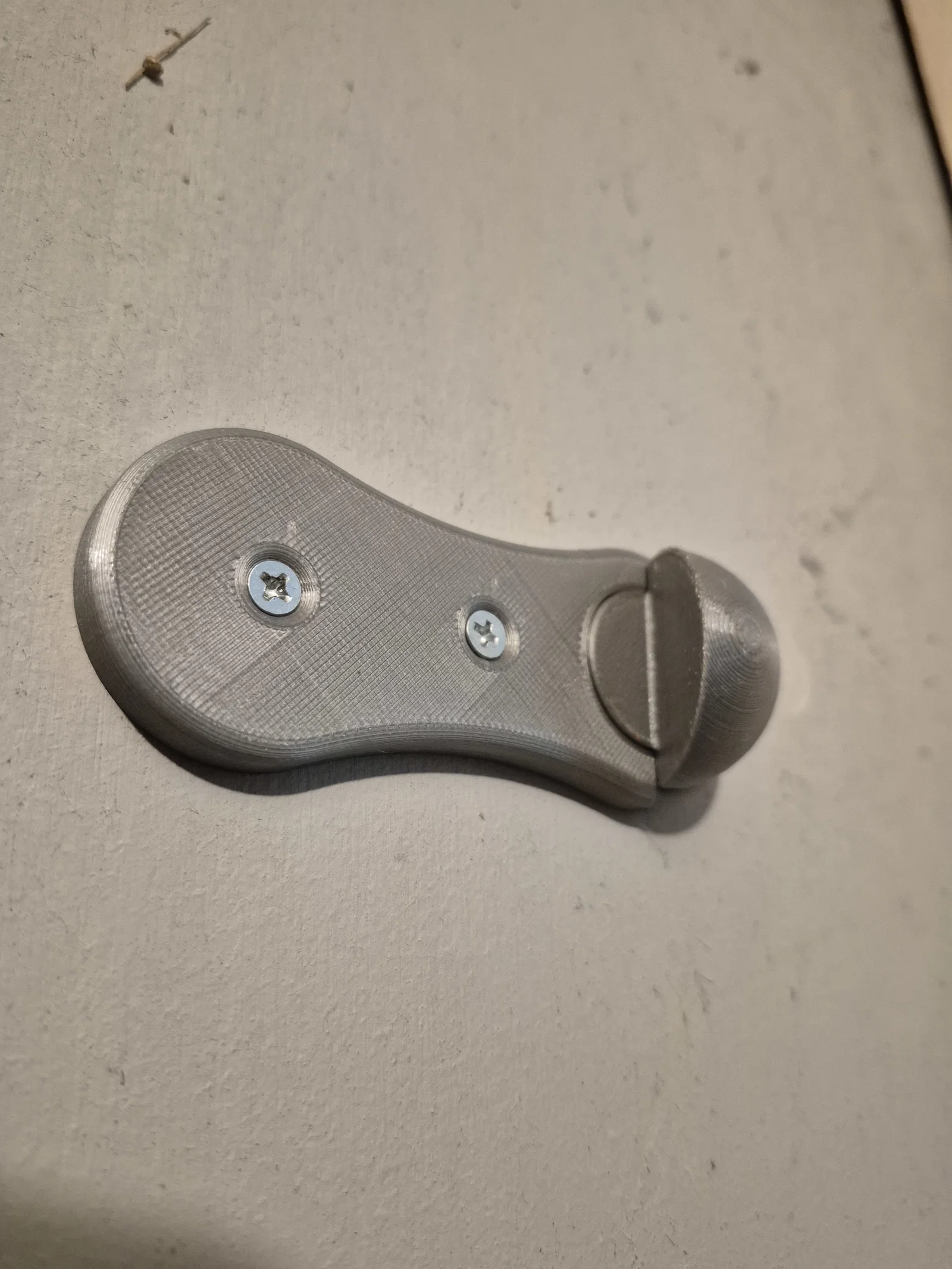

• Khe của phần xoay sẽ tiếp xúc với bề mặt cong của ván trượt. Phần xoay sẽ tự động xoay để căn chỉnh với cạnh ván.

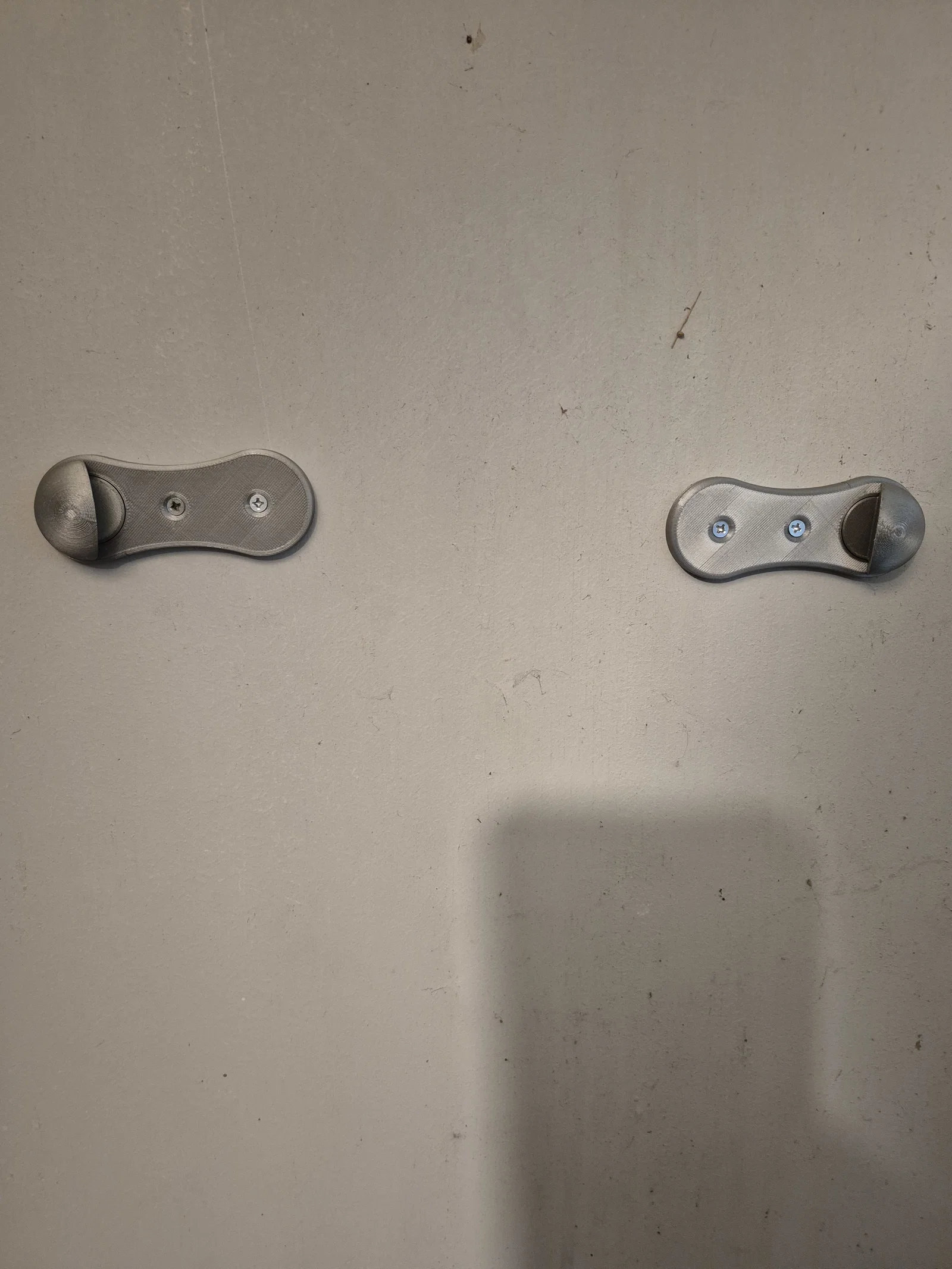

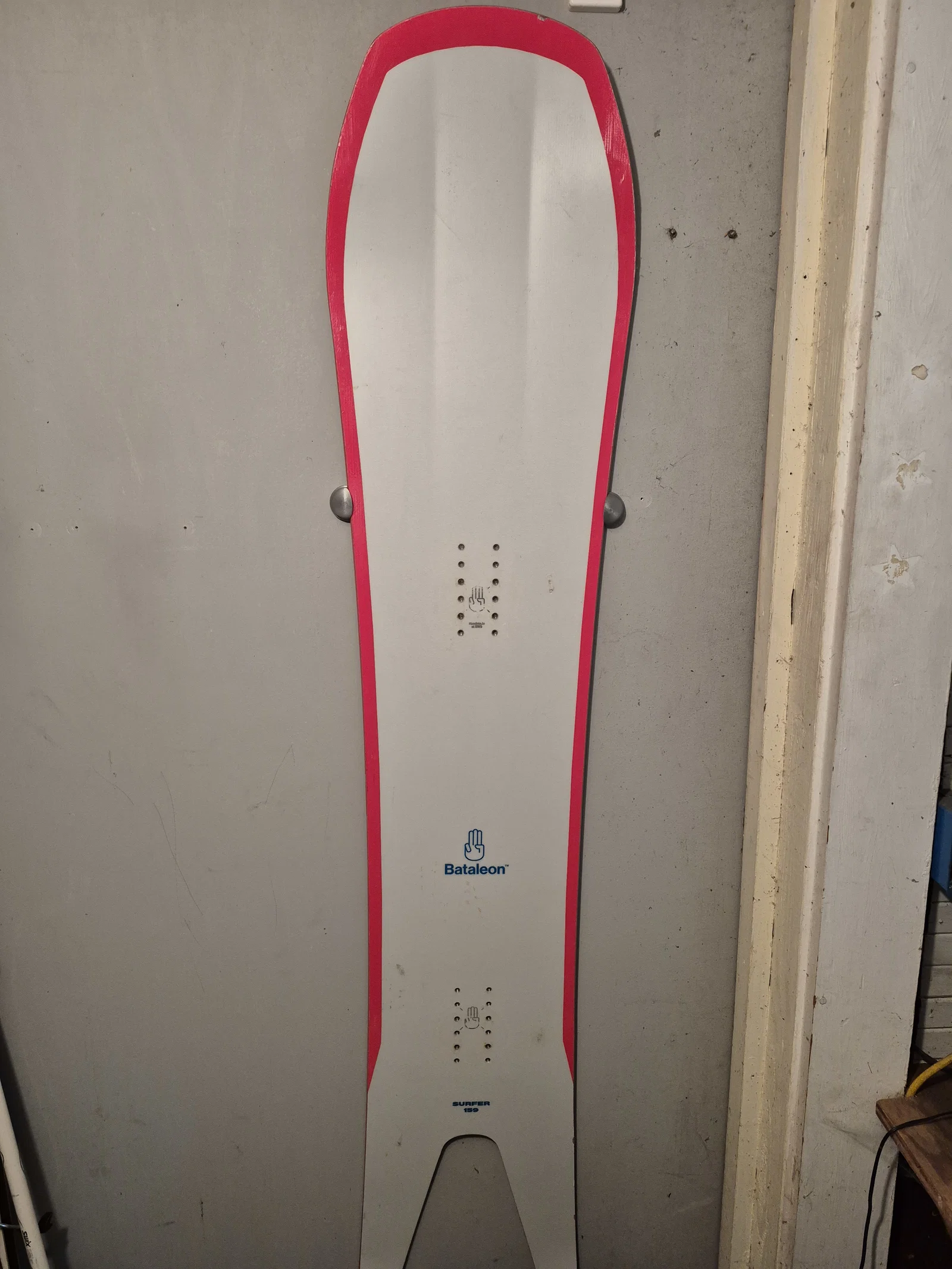

• Hãy bắt vít một bên giá treo theo chiều ngang như hình, sau đó ướm thử ván trượt để xác định vị trí đặt chiếc còn lại. Lỗ bắt vít của đế có đường kính 5mm, lỗ vát mép 100 độ với đường kính 9mm.
• Vậy là xong!
