Bộ dẫn sợi nhựa MMU3 cho thùng máy (Enclosure)
Bộ dẫn sợi nhựa (filament feed-through) thiết kế chuyên dụng cho thùng máy MK4/MK4s khi dùng cùng MMU3. Hướng dẫn lắp đặt đi kèm các yêu cầu về linh kiện ốc vít M3 và đầu nối khí nén cần thiết để đảm bảo hệ thống vận hành ổn định.
22
Lượt Xem
1
Lượt Thích
2
Lượt Tải
Cập Nhật Jun 27, 2026
Mô tả

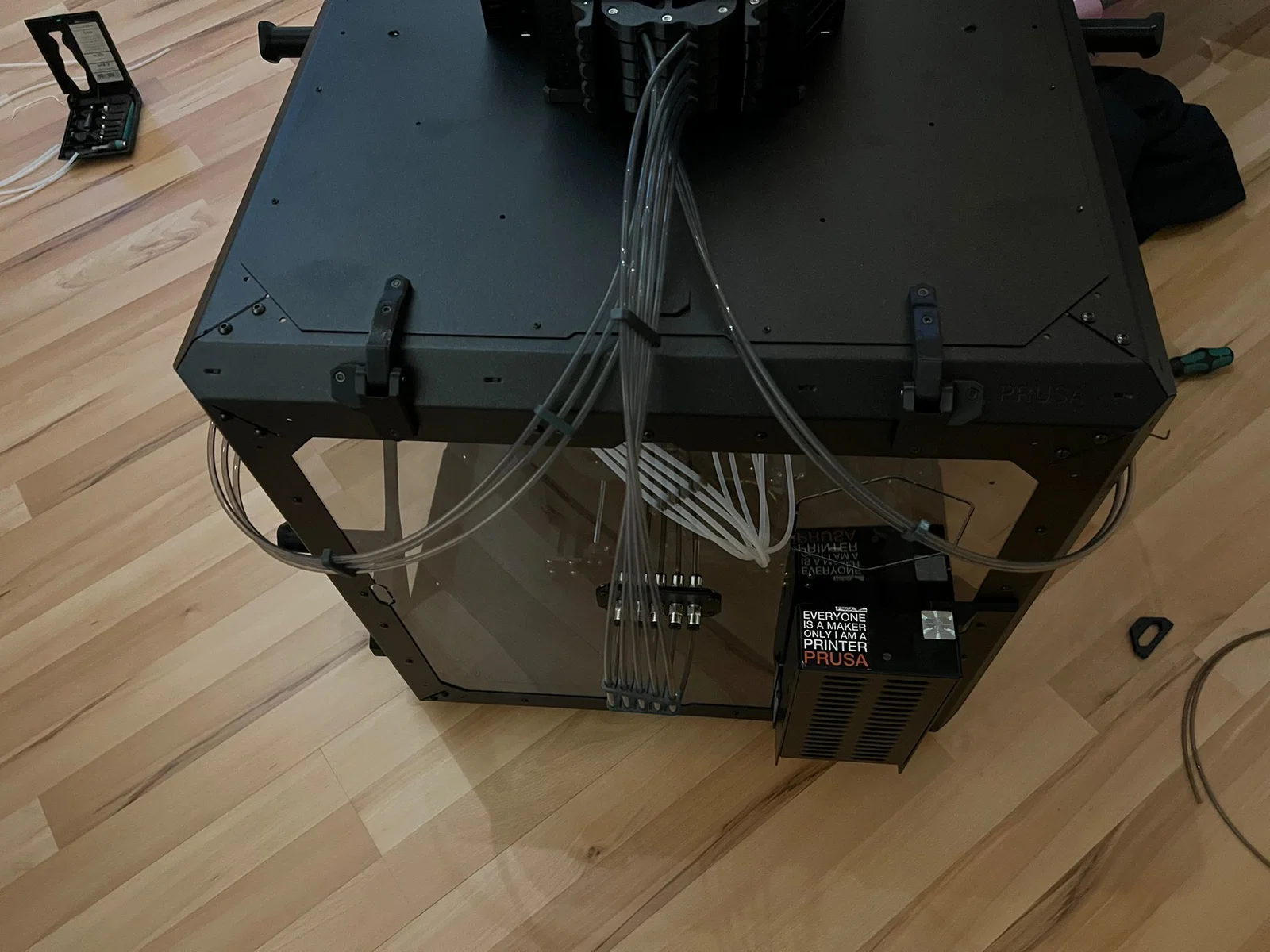

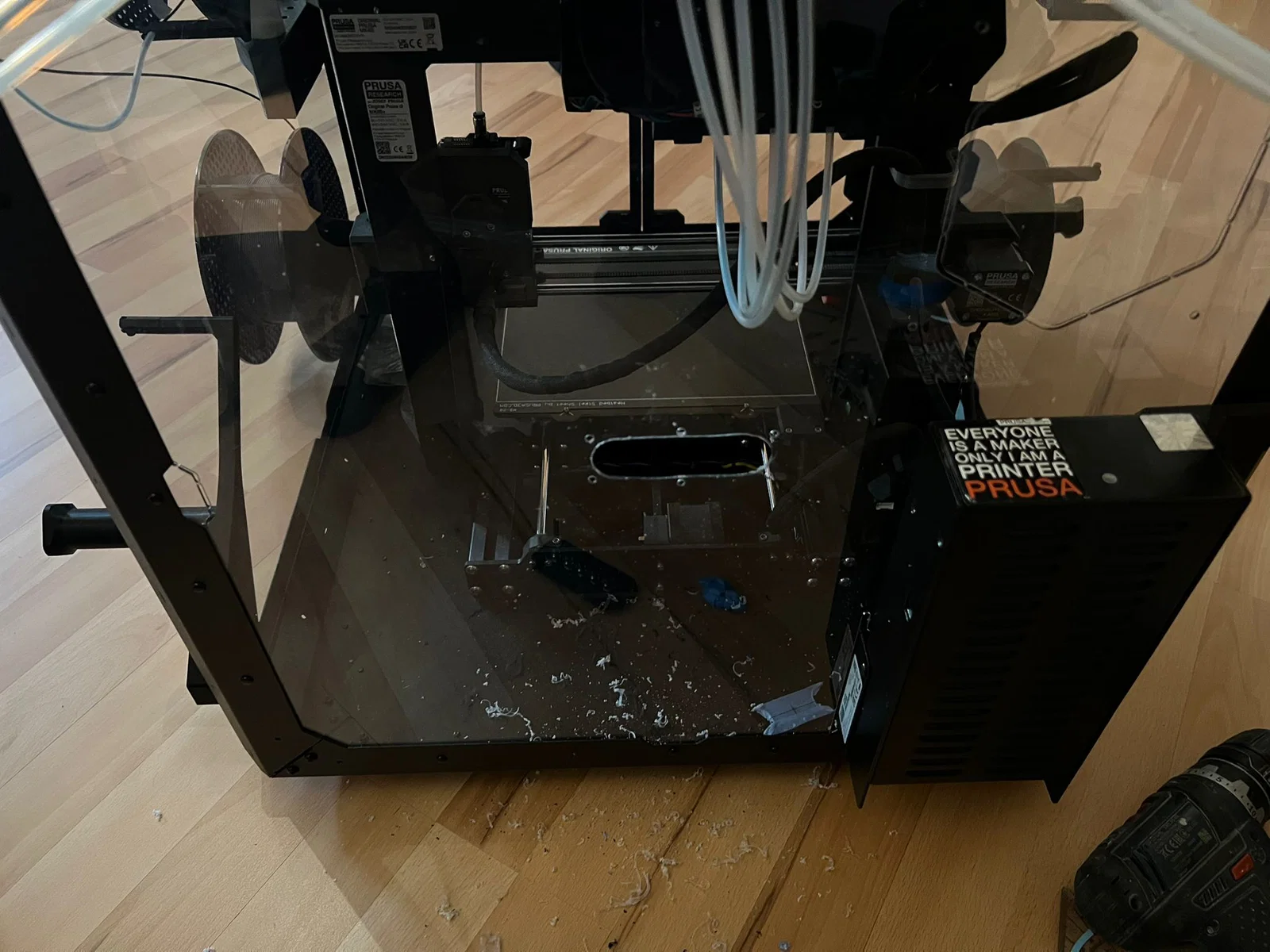

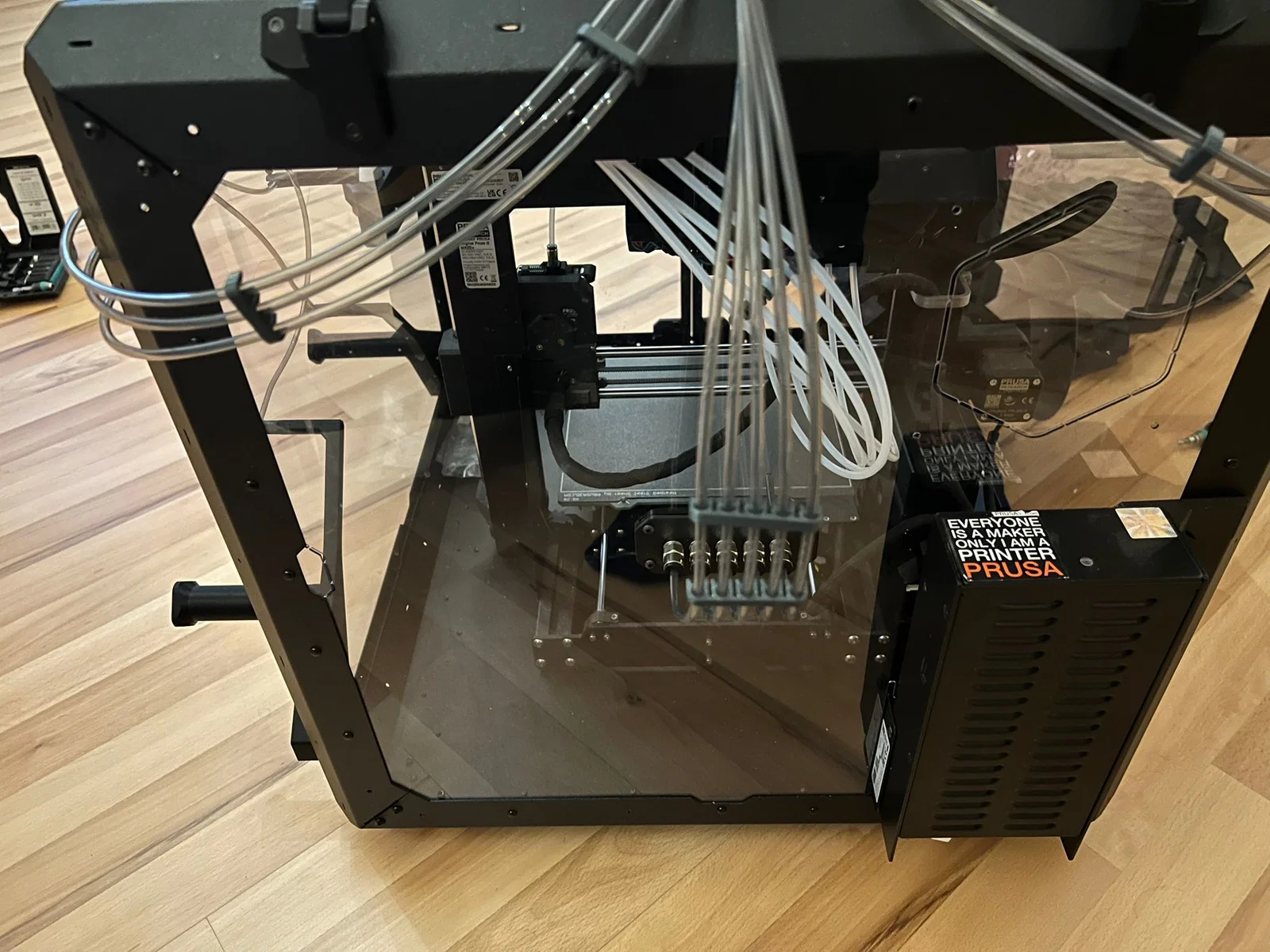

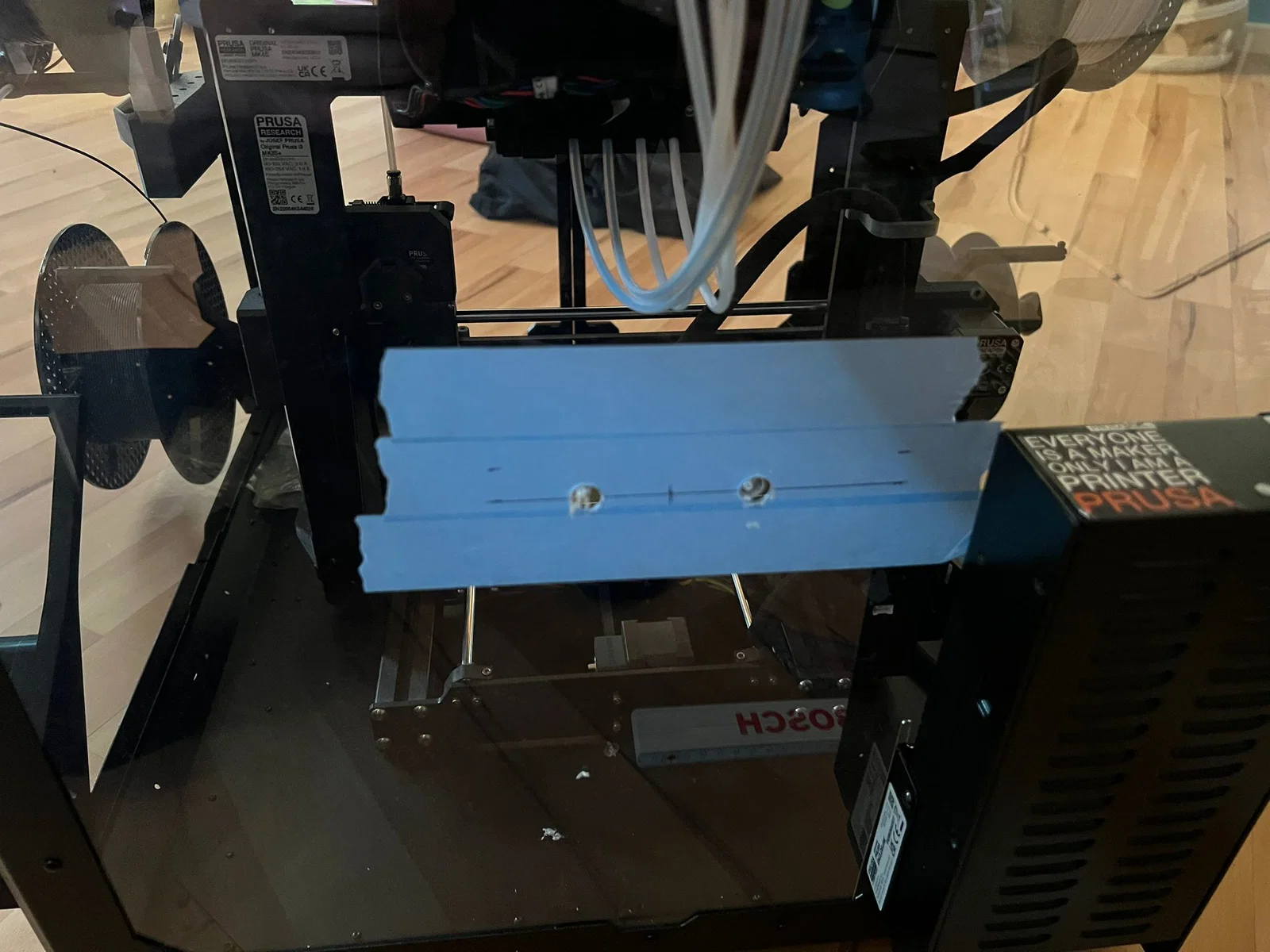

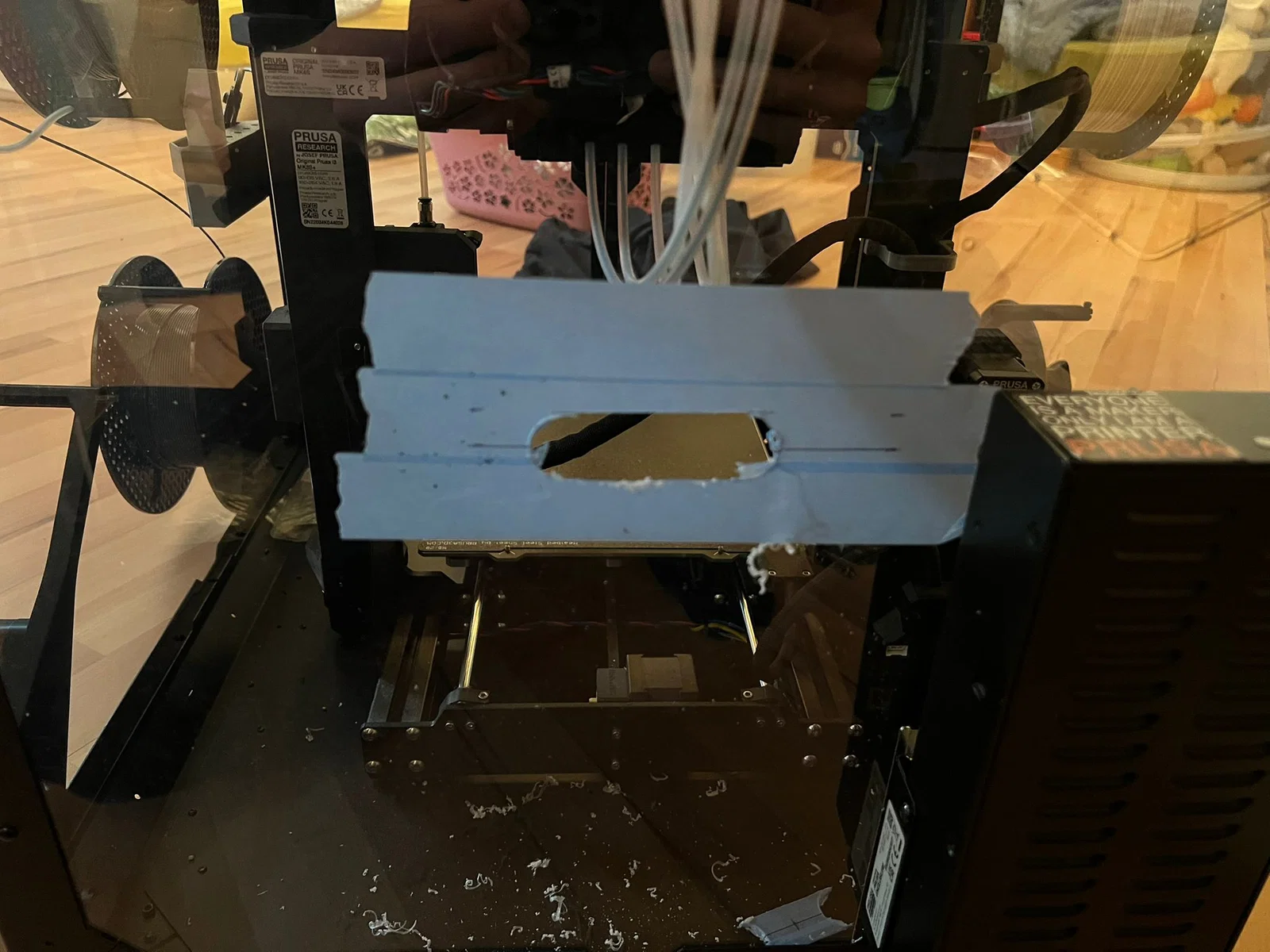

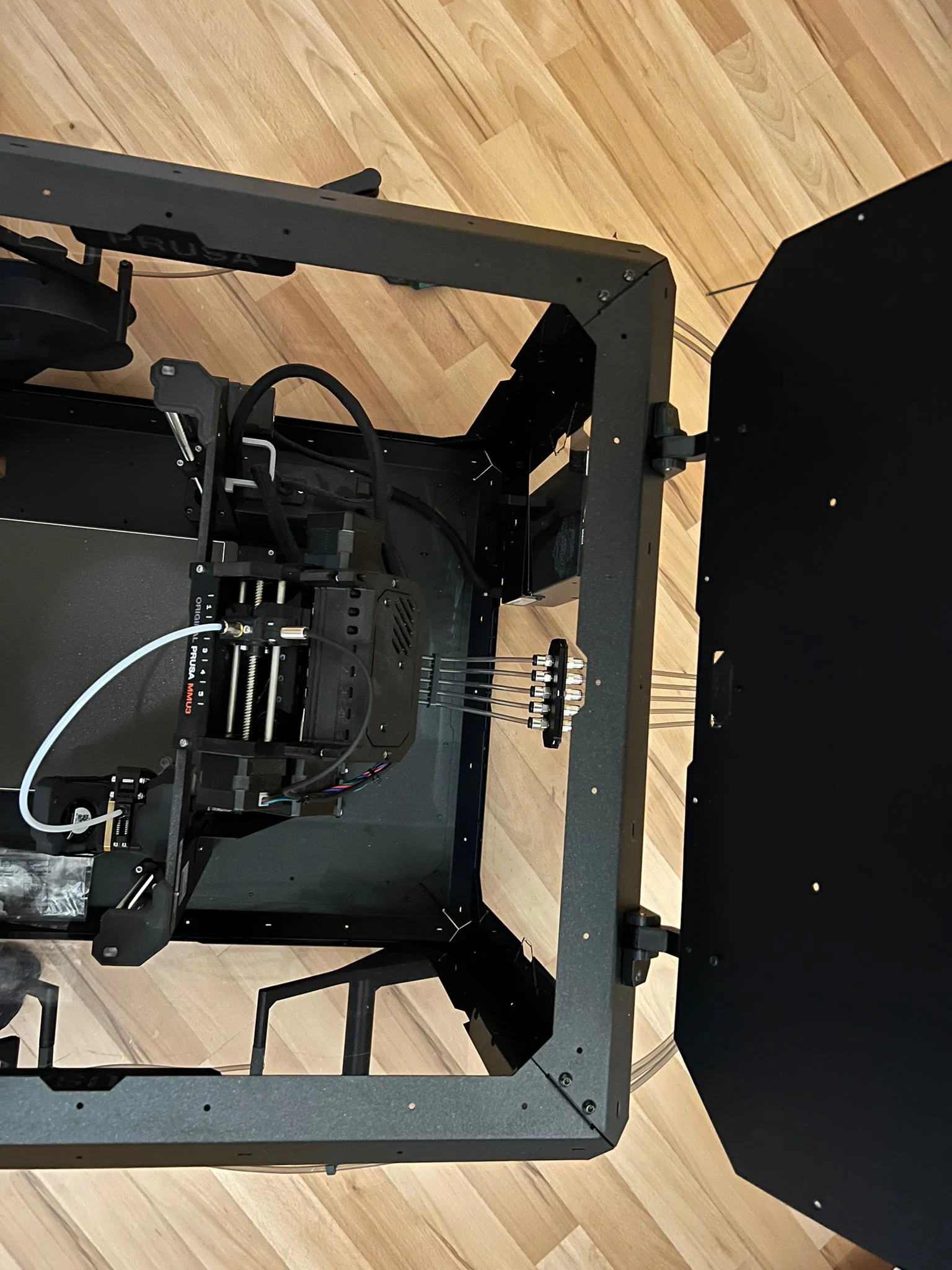

Đây là bộ dẫn sợi nhựa (filament feed-through) dành cho thùng máy (enclosure) của máy in MK4/MK4s sử dụng MMU3. Thiết bị này được lắp xuyên qua tấm vách phía sau của thùng máy. Để lắp đặt, bạn cần cắt một phần vách và khoan 6 lỗ (khuyên dùng băng dính che chắn bề mặt tấm vách để tránh trầy xước). Ngoài ra, bạn cần taro ren M5 vào từng lỗ trên các linh kiện đã in.
Bạn sẽ cần chuẩn bị:
- 6x ốc M3 (chiều dài khoảng 8mm - 9mm)
- 6x đai ốc vuông M3 (square nuts)
- 10x đầu nối khí nén (pneumatic fitting) M5 sang ống 4mm (lưu ý: đường kính trong phải khoảng 2.6mm, không nên dùng loại 2.5mm!!!).
