Đế nến Tealight theo mùa (Seasonal Tea Light Stand)

Đây là mẫu đế nến tealight theo mùa đơn giản mà mình đã thiết kế trong buổi workshop "CAD for 3D Printing" dành cho sự kiện NetApp YWIT 2020. Mọi người có thể xem video hướng dẫn thiết kế tại đây: https://ywit.io/workshops/cad_for_3d_printing

Hướng dẫn in

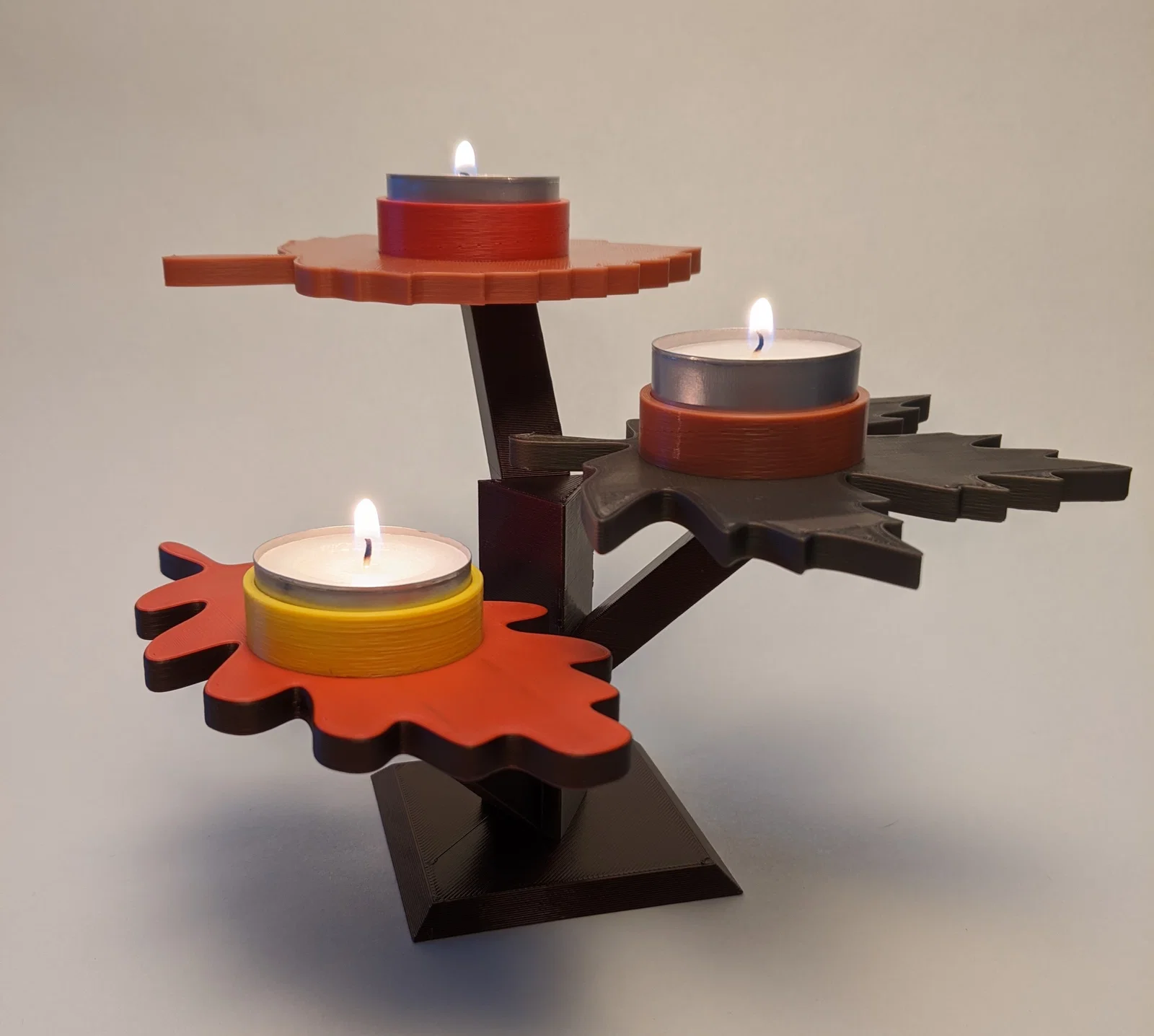

Có hai phiên bản đế nến mà bạn có thể in. File stand_one_piece.stl là phiên bản in nguyên khối, không cần support và dễ thực hiện nhất. Phiên bản còn lại bao gồm các phần: base.stl, pole.stl và 3x arm.stl, sau đó bạn chỉ cần lắp ráp chúng lại một cách cẩn thận. Mình thiết kế như vậy là để tiện gửi qua đường bưu điện trong những chiếc hộp nhỏ cho gia đình mình, chứ thực ra không có ưu điểm gì đặc biệt khác.

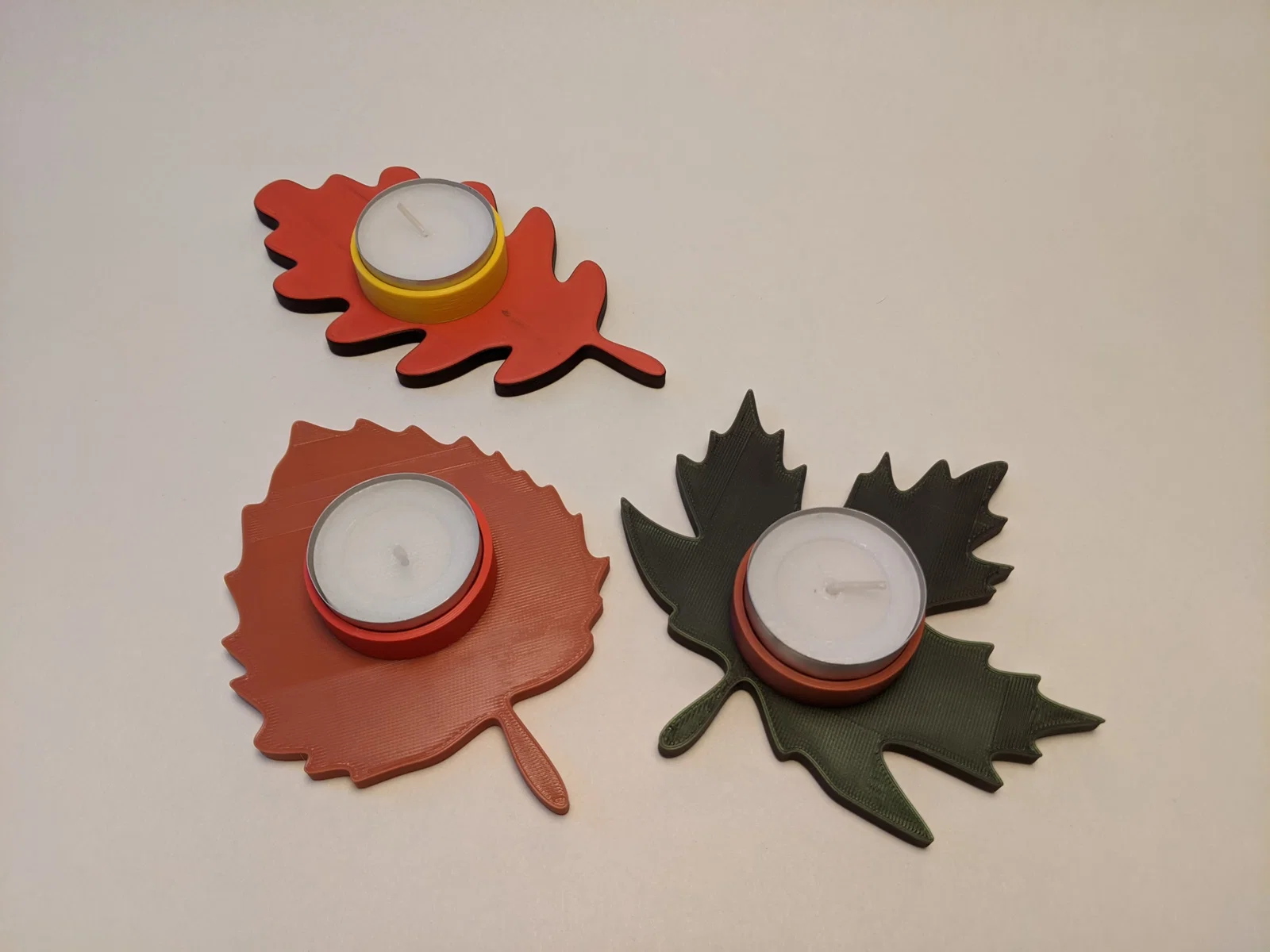

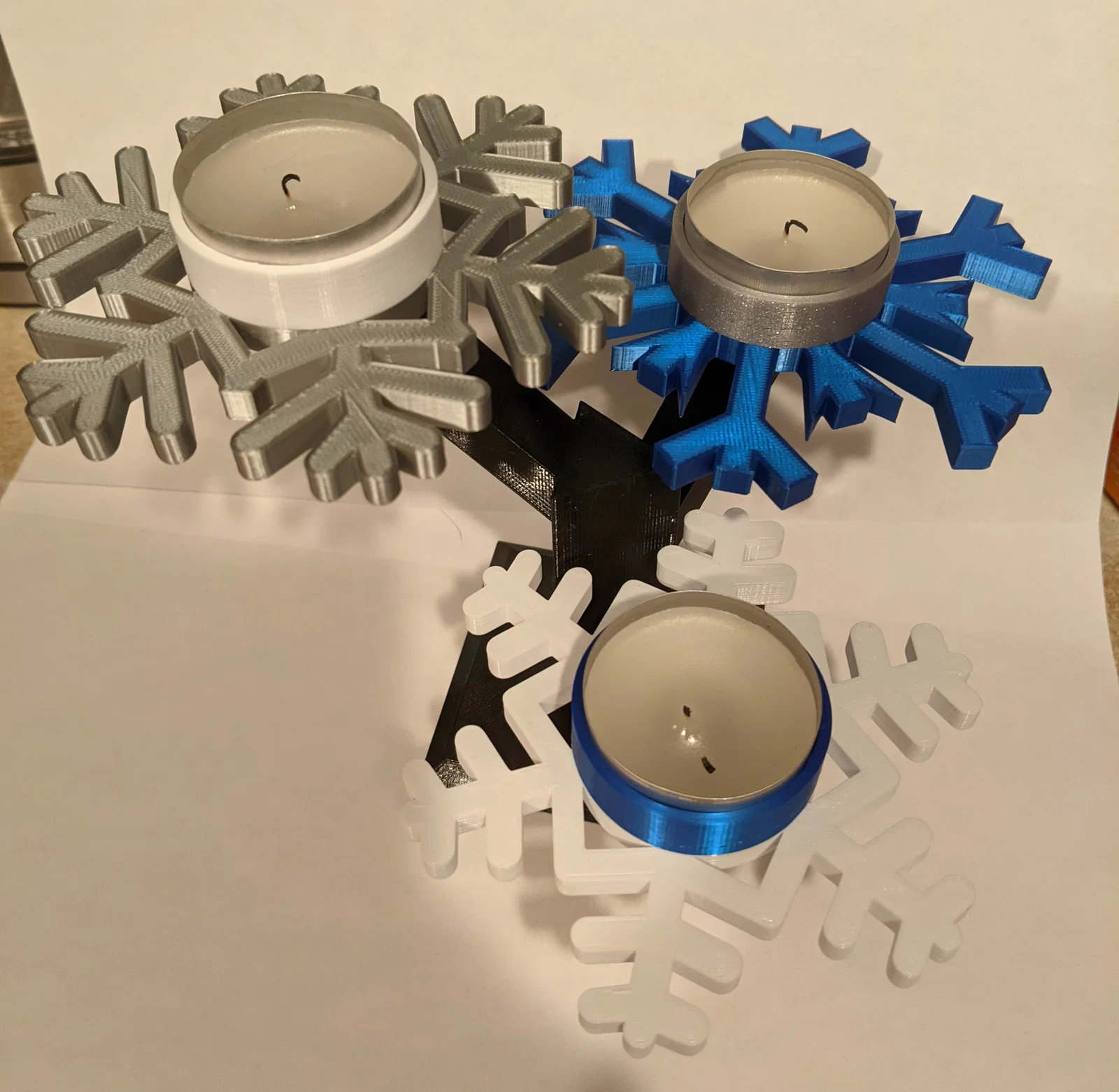

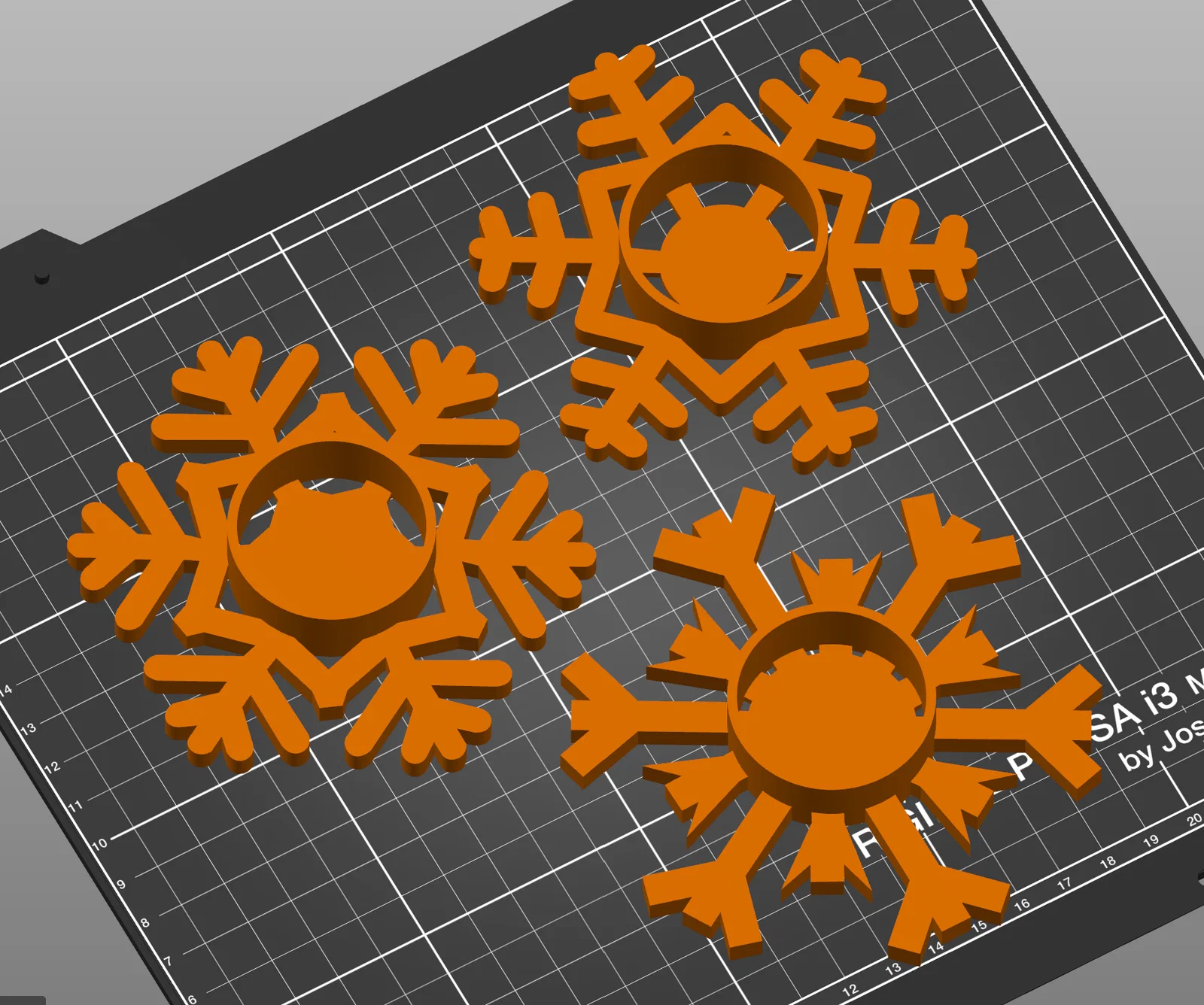

Cho đến giờ, mình đã thiết kế một vài mẫu lá cho mùa thu và bông tuyết cho mùa đông. Tuy nhiên, thiết kế này hoàn toàn có thể mở rộng cho các mùa hoặc ngày lễ khác tùy theo ý thích của bạn.

Kích thước của mỗi phần giữ nến có thể khác nhau, nhưng nhìn chung khoảng 100mm x 100mm. Phần giữ nến ở giữa có đường kính trong là 38.5mm (đường kính ngoài là 40.5mm). Các khớp nối giống như Lego (nhưng không tương thích với Lego thật) trên các tay đỡ có bán kính 2mm và chiều cao 1.5mm. Đối với phiên bản in nguyên khối, các khớp nối có bán kính 2.01mm để khít hơn vì in theo hướng thẳng đứng sẽ chính xác hơn. Các lỗ tương ứng ở đáy phần giữ nến có bán kính 2.05mm và chiều cao 1.7mm, tạo độ khít vừa vặn.
