Bộ Gắn Pin Ngoài 2S 18650 Cho Flysky NV14 Nirvana

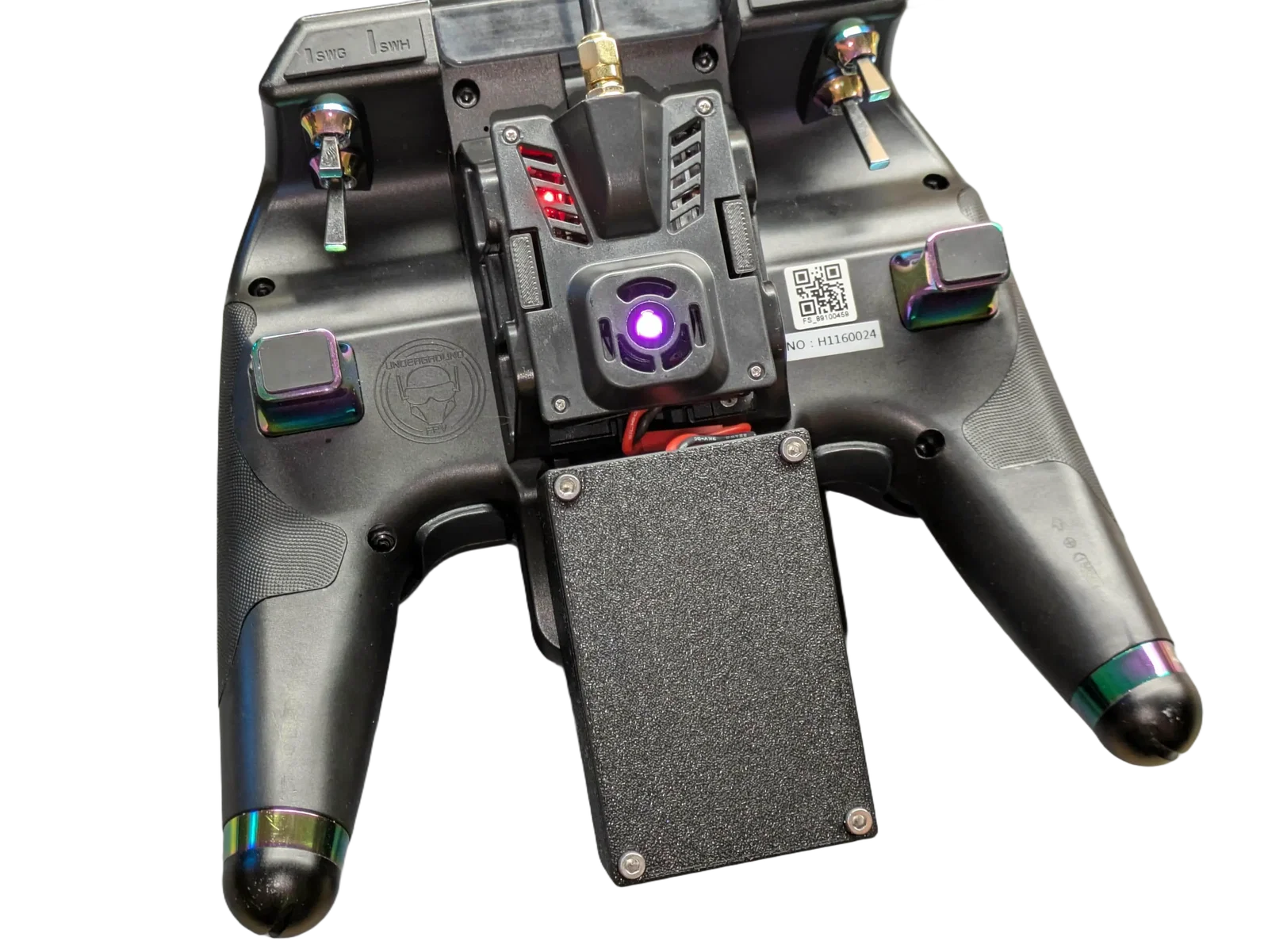

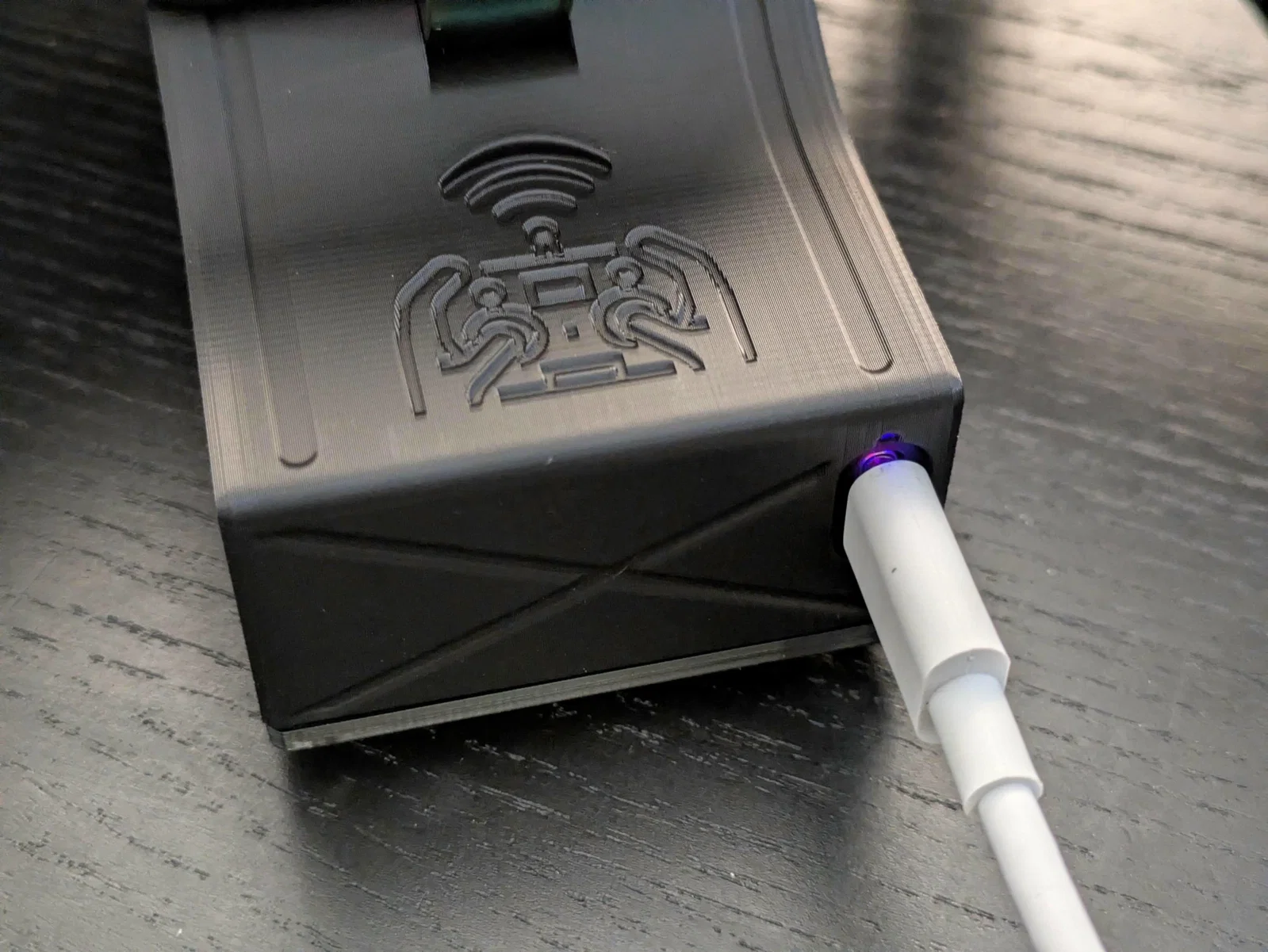

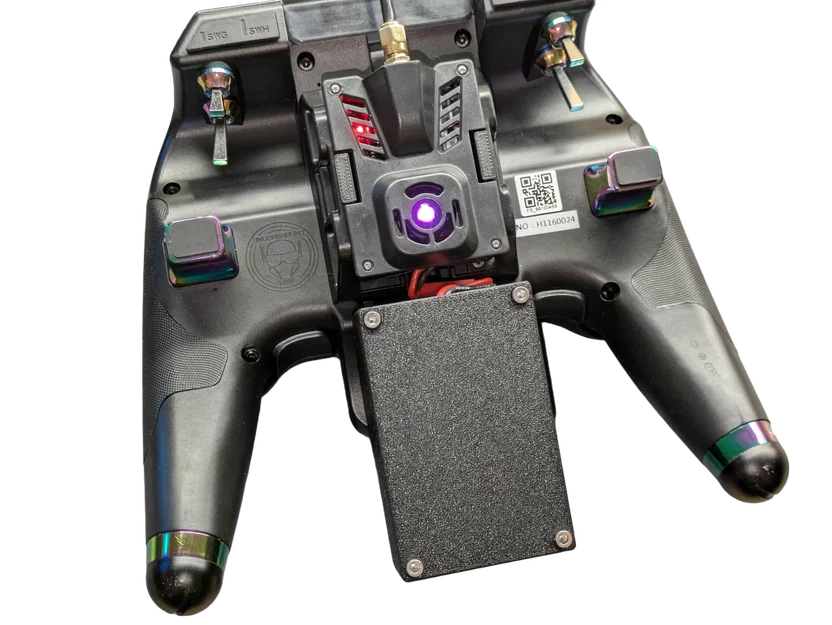

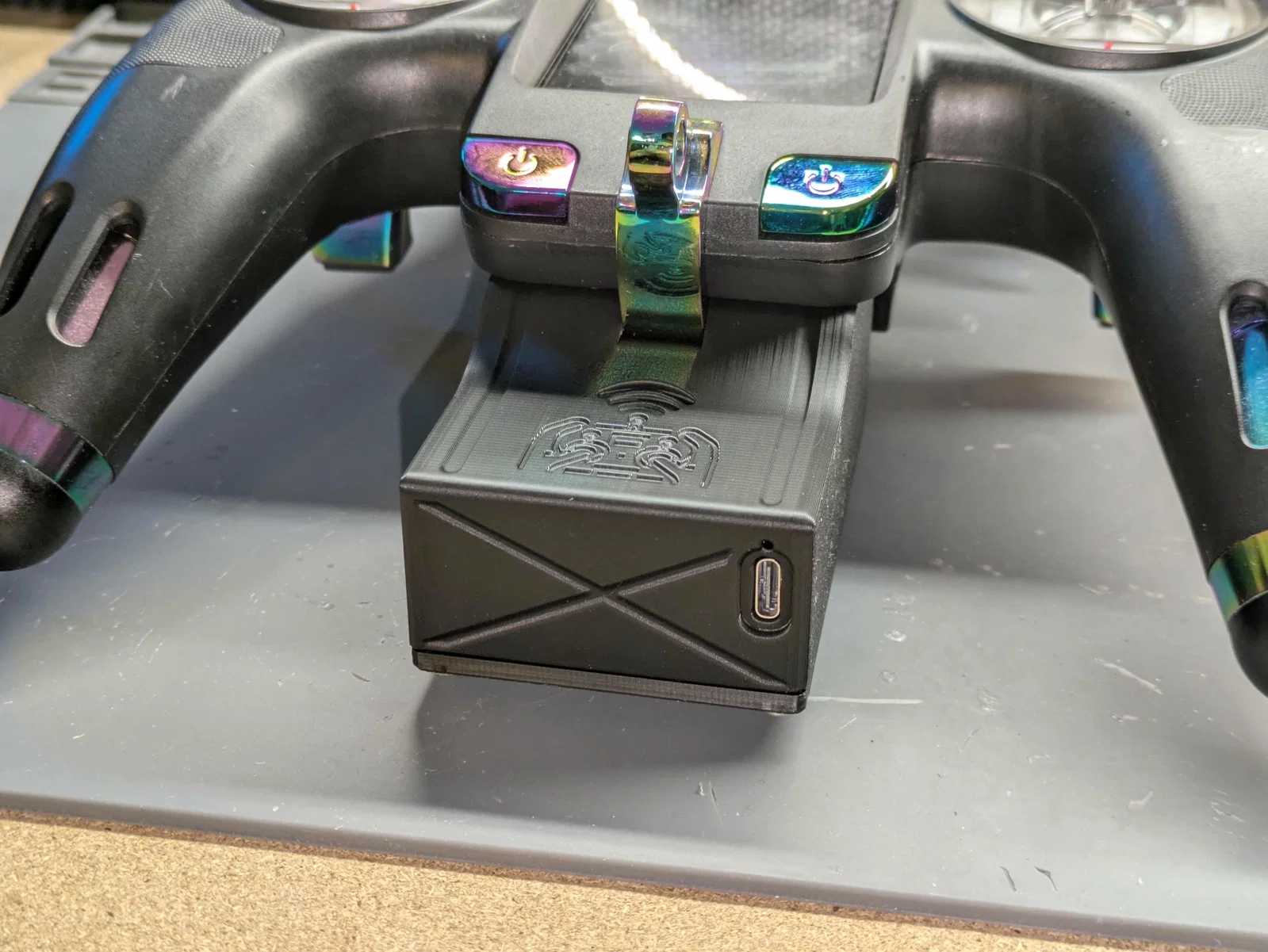

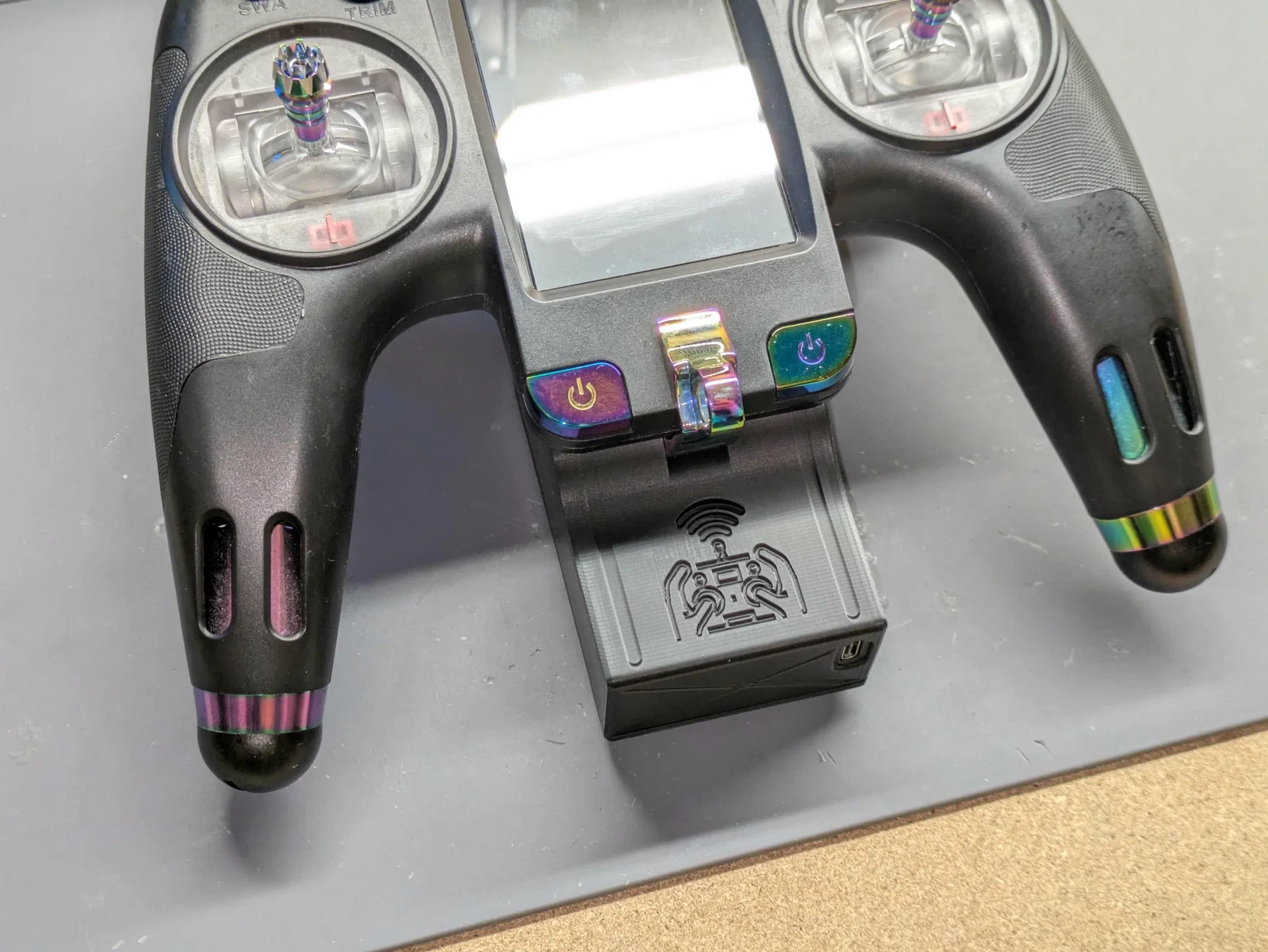

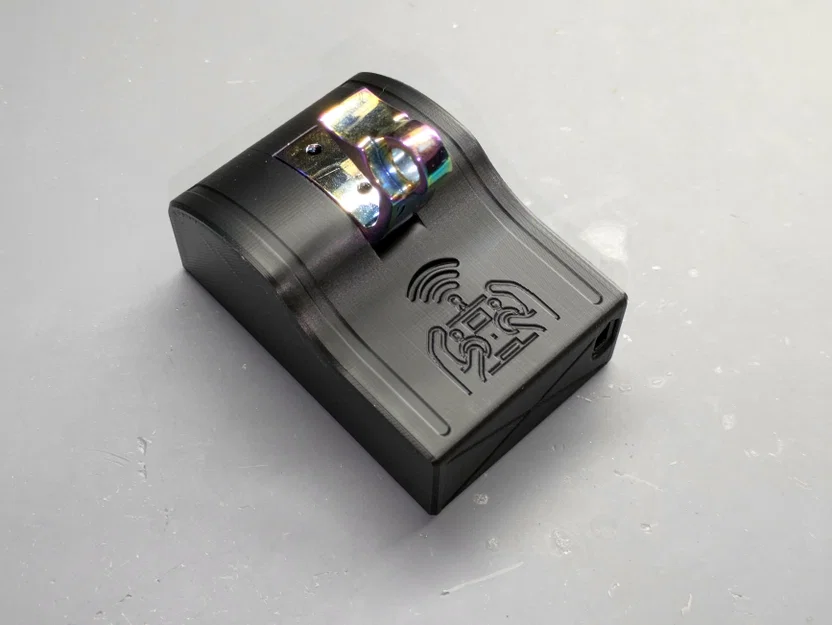

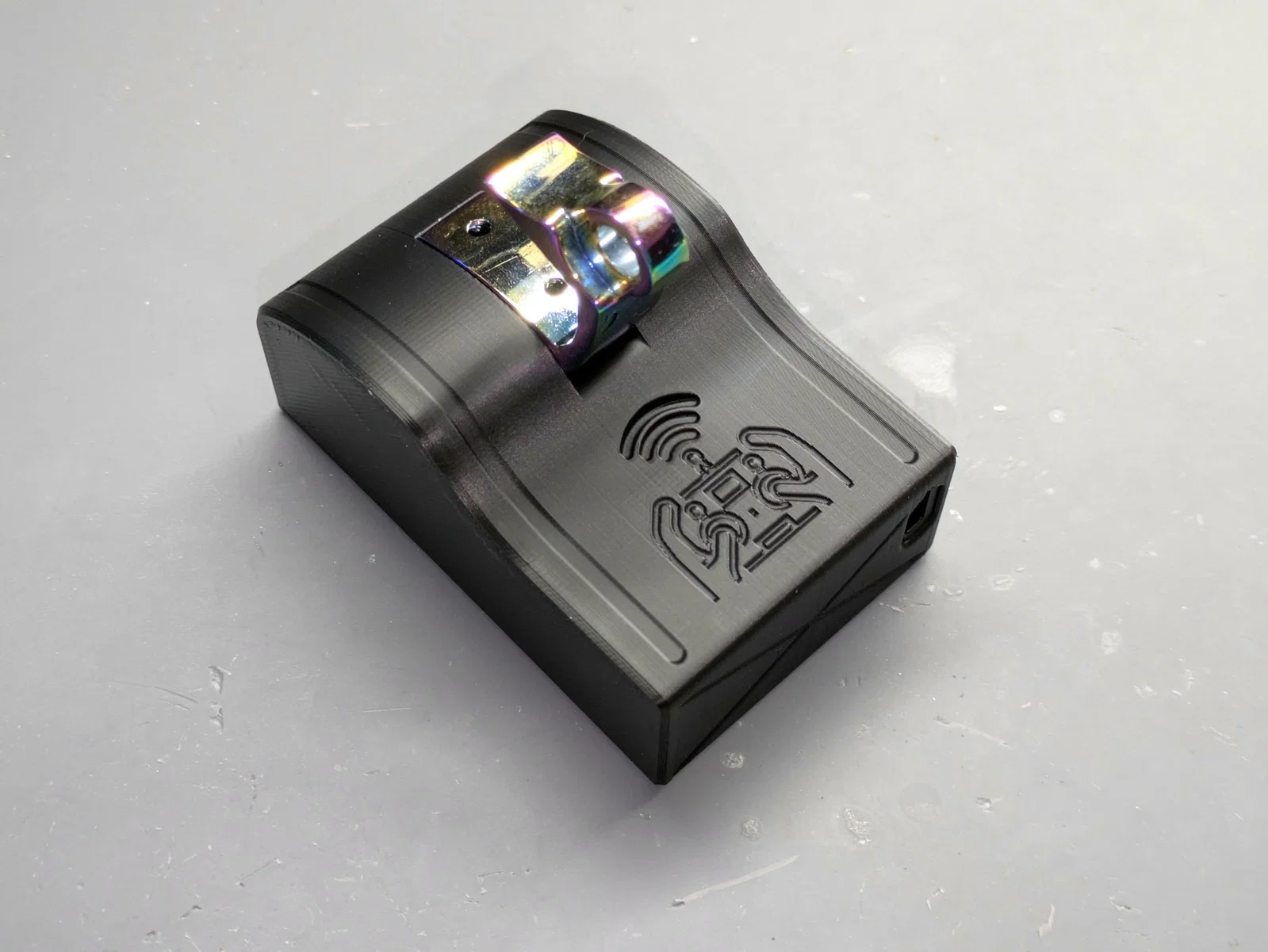

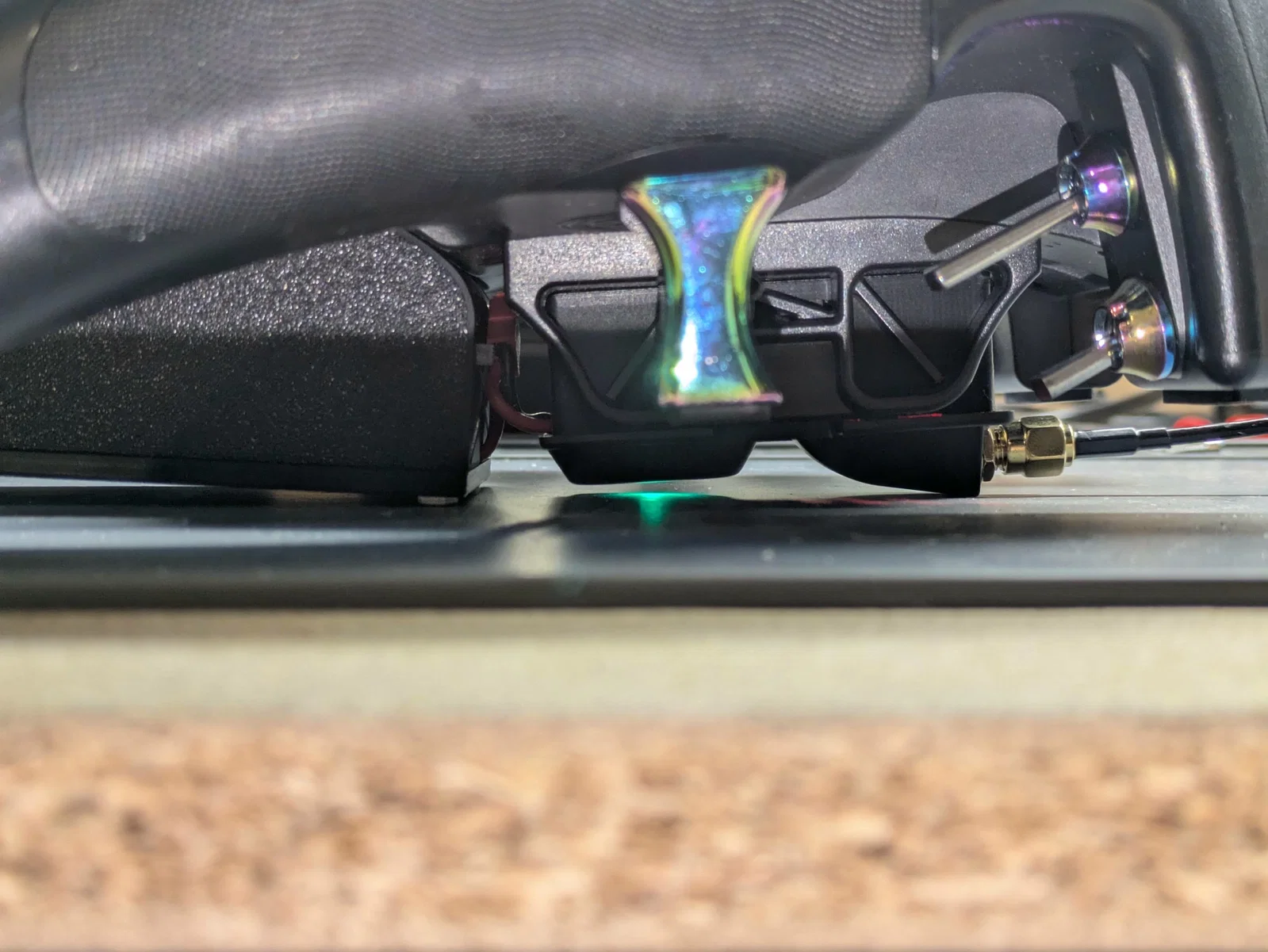

Đây là bản thiết kế lại hoàn toàn từ mẫu Nv14 Nirvana External battery holder 18650 của mrzipi trên Thingiverse. Bộ khung này cho phép bạn gắn ngoài 2 viên pin 18650, một mạch sạc USB-C LX-LISC-V2 và một công tắc gạt SPDT nhỏ vào phía sau tay điều khiển Flysky NV14 để cấp nguồn cho các module phát sóng bên ngoài như Happymodel ES24TX Pro.

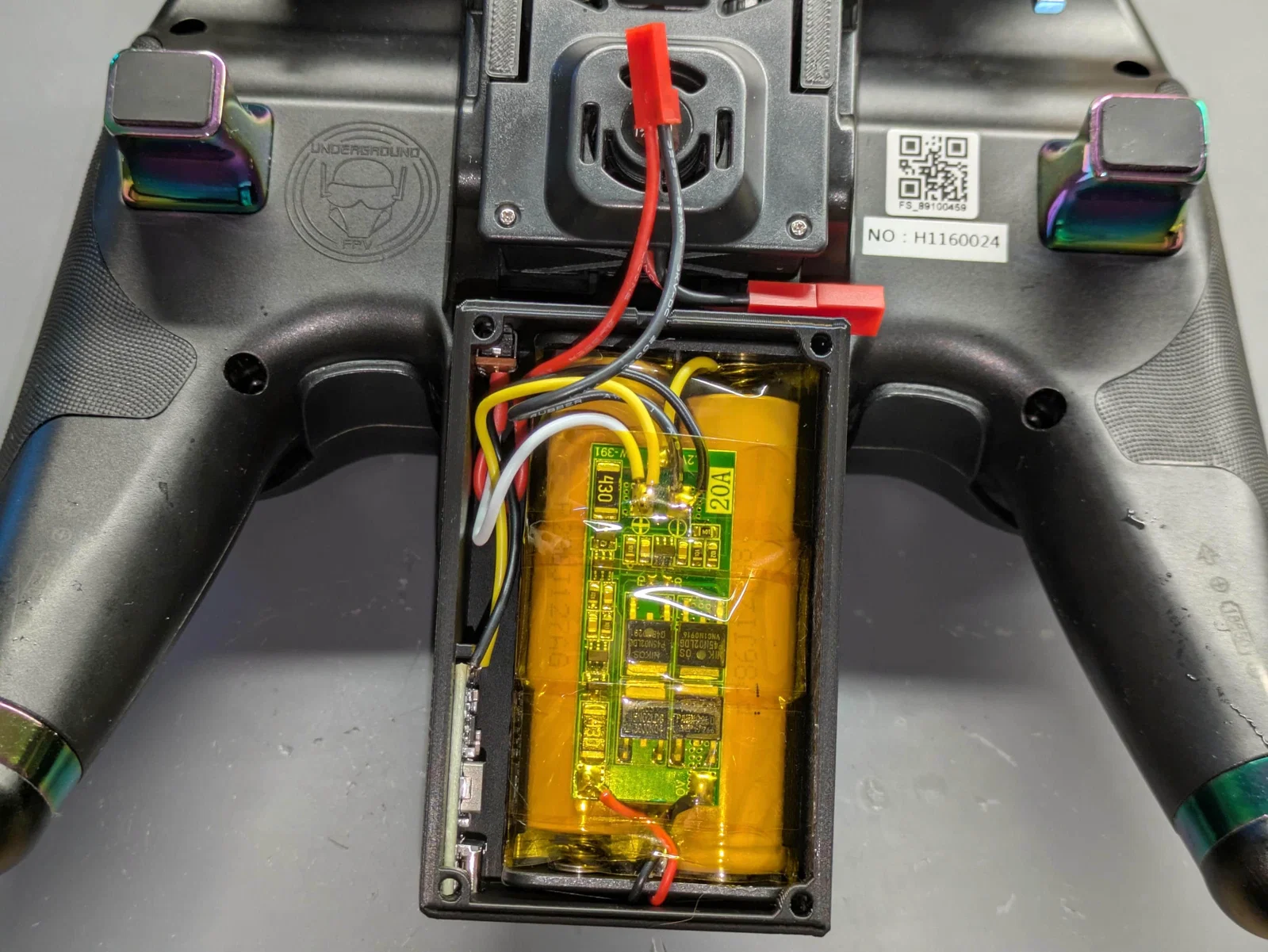

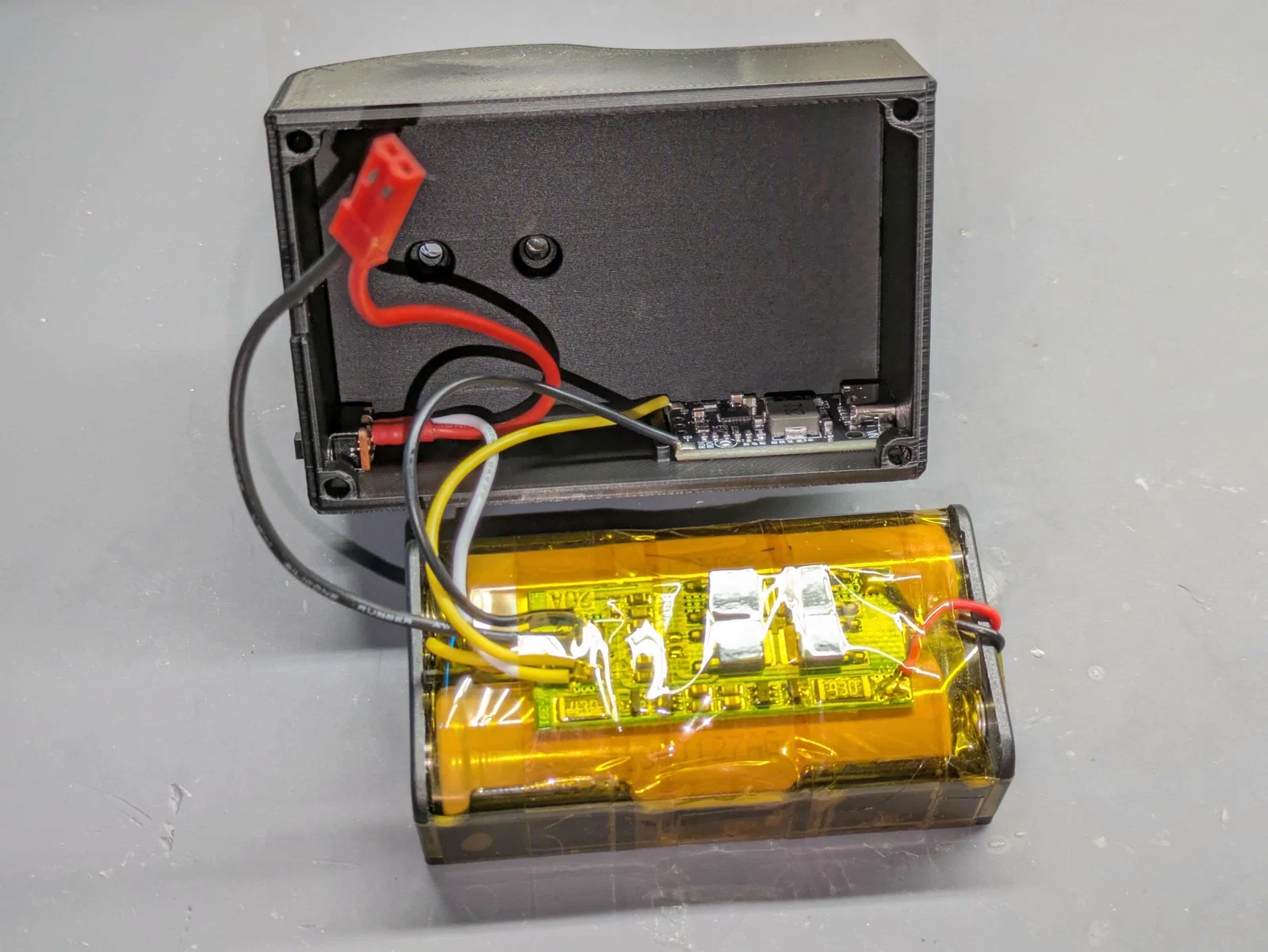

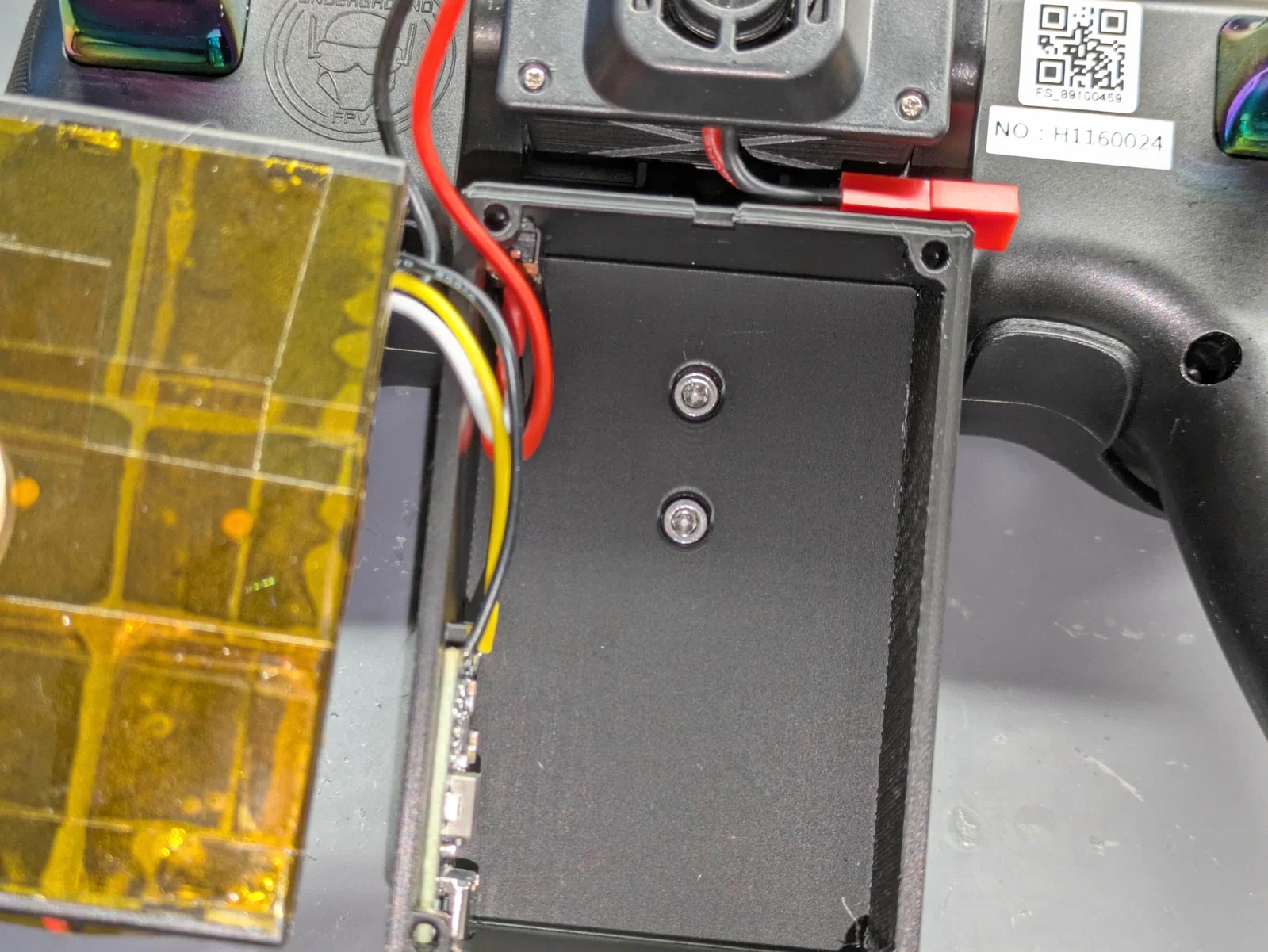

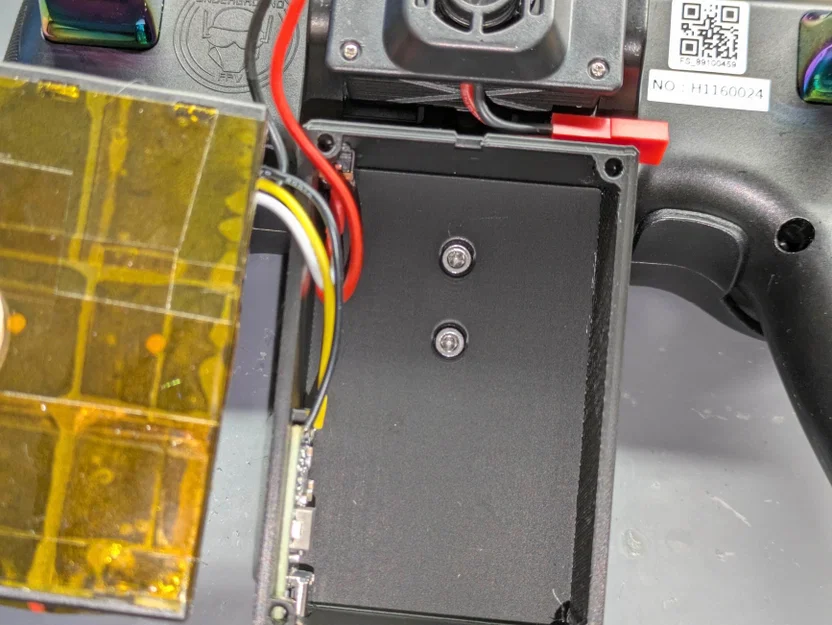

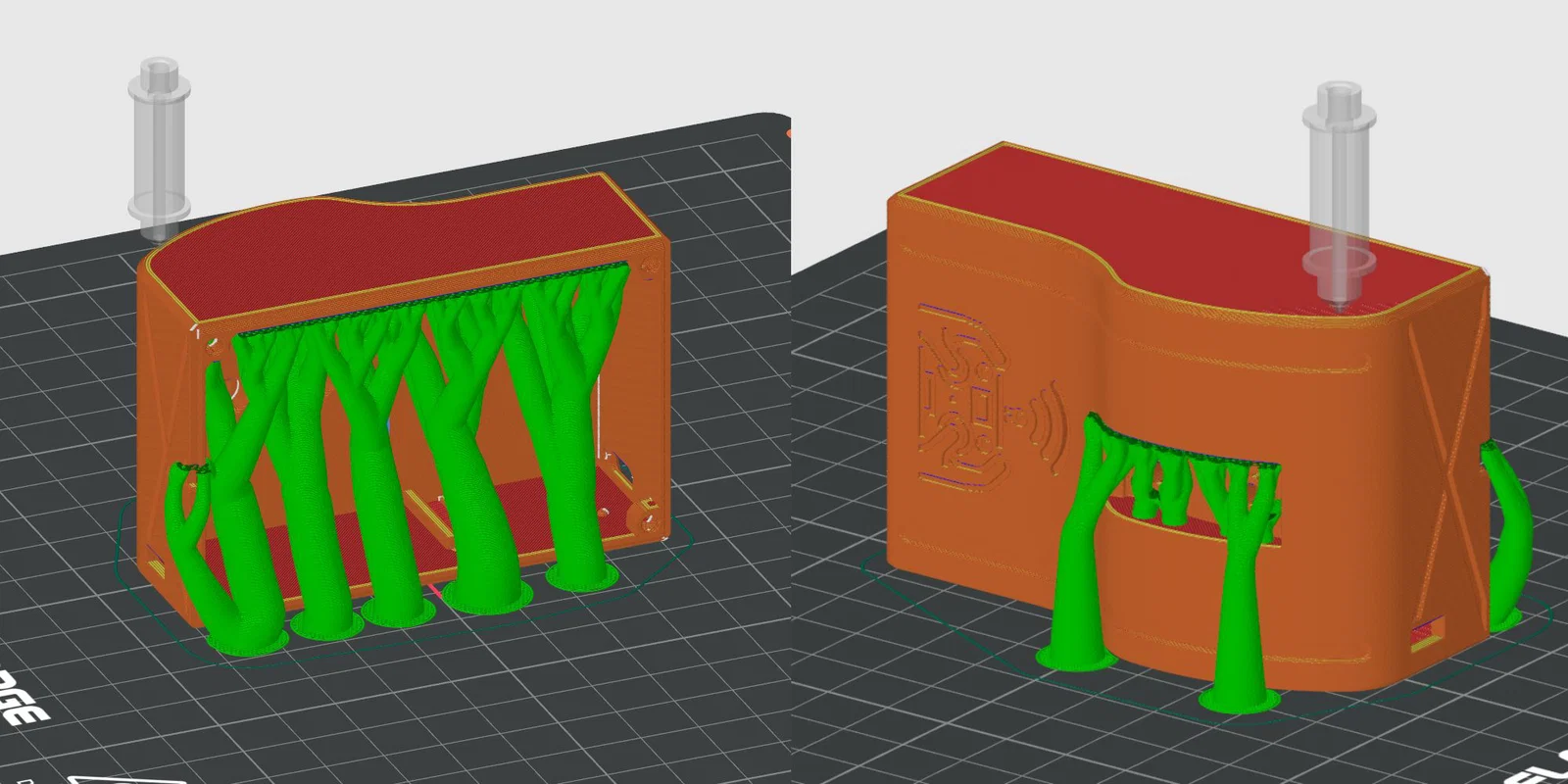

Khi lắp ráp, hãy nhớ chừa dư dây điện để bạn có thể tháo 2 viên pin 18650 ra, giúp việc tiếp cận các con ốc bên dưới trong trường hợp bạn cần lấy thẻ MicroSD của NV14.

Tôi có đính kèm phiên bản Mk2 (thiết kế gắn ngang giống bản gốc), nhưng mình không khuyến khích dùng vì chiều ngang của nó có thể gây vướng víu khi cầm tay.

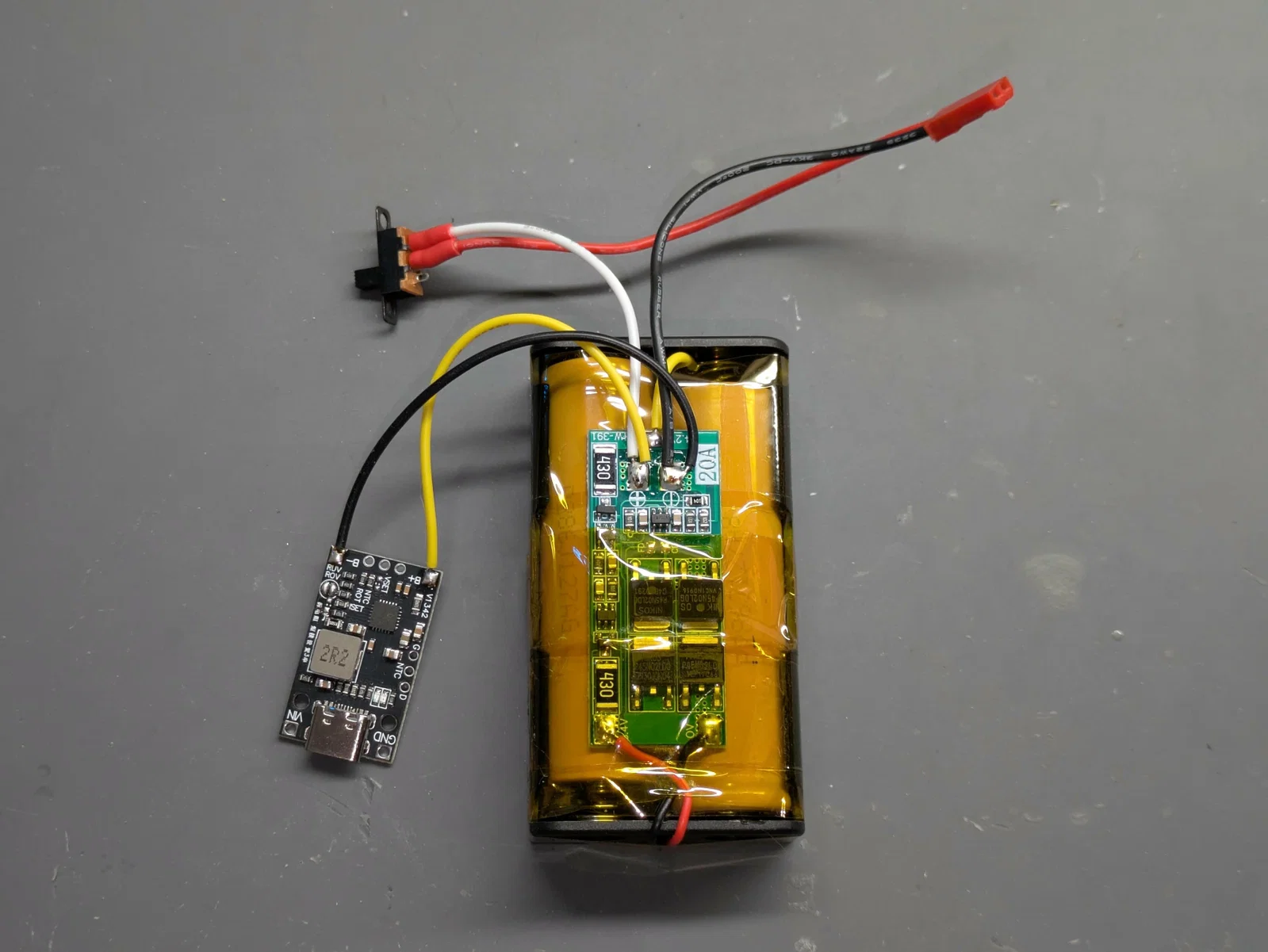

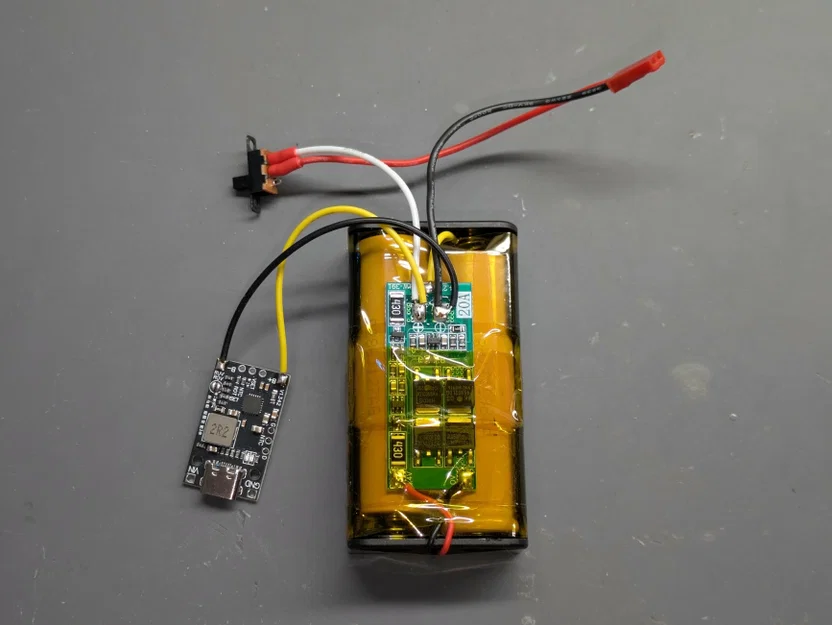

Linh kiện cần thiết

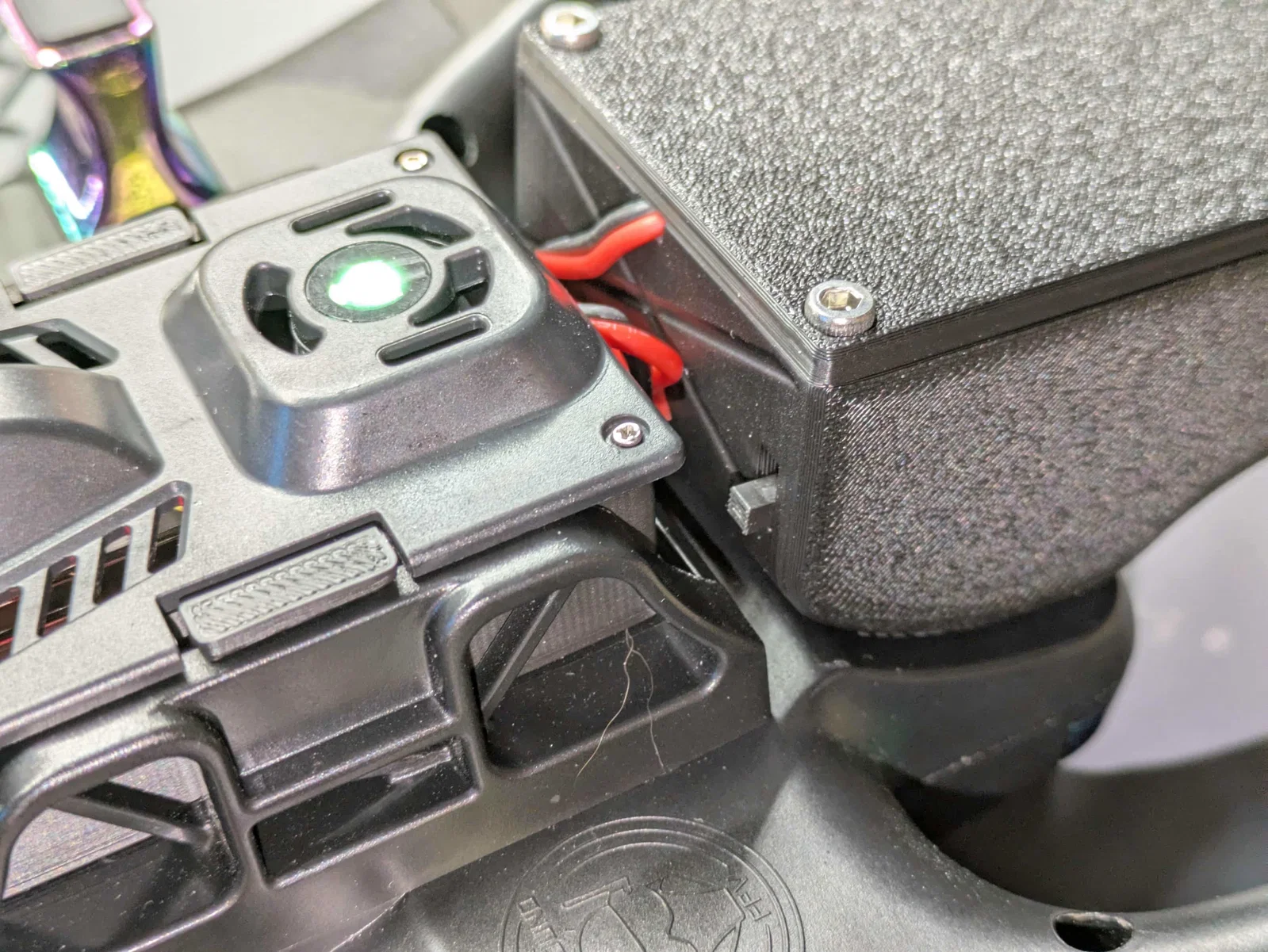

• 2 ốc M3x12mm để gắn khung và dây đeo vào NV14.
• 2 ốc M3x5mm để gắn nắp.
• Mạch sạc USB-C LX-LISC-V2 - https://www.aliexpress.us/item/3256810520552603.html
  • Mình khuyên bạn nên gỡ bỏ điện trở ISET thứ hai trên mạch để giảm dòng sạc nếu dùng đế pin lò xo; tuy nhiên, bước này là tùy chọn.
• Công tắc gạt SPDT nhỏ.
• Đế pin 2S 18650 (hoặc hàn chập 2 viên 18650 nối tiếp).
• Mạch BMS 2S (đảm bảo chọn loại có chức năng cân bằng pin, hoặc tận dụng tính năng cân bằng của mạch LX-LISC-V2).

Các vấn đề phần cứng trên NV14:

Tay cầm NV14 nguyên bản có nhiều lỗi phần cứng khiến khay JR phía sau gần như vô dụng. Bạn có thể khắc phục hầu hết các lỗi này bằng cách làm theo hướng dẫn "NV14 Power & Bay Mod" rất chi tiết của Stefan73 và cộng sự. Ngoài ra, mình đã cải tiến và cập nhật một bản hướng dẫn mới tại đây: NV14 Power & Bay Mod - V2.

Làm theo hướng dẫn này sẽ sửa được phần lớn vấn đề, tuy nhiên nguồn cấp cho khay JR chỉ khoảng ~3W, không đủ cho các module như ES24TX Pro 1W (có thể tiêu thụ tới ~6.5W ở công suất tối đa). Do đó, việc cấp nguồn ngoài cho module là rất cần thiết. Để biết thêm thông tin về các bản mod phần cứng và cách hiện đại hóa NV14, hãy xem bài viết của mình trên Reddit tại đây.

LƯU Ý: Nếu bạn muốn dùng Happymodel ES24TX Pro trên NV14, hãy xem thêm mẫu thiết kế khác của mình bên dưới!
