Phanh tay Sim Racing cho Fanatec Base (DIY Fanatec Clubsport Handbrake v2)

Phanh tay Sim Racing cho Fanatec Base

Để sử dụng như một chiếc Fanatec Clubsport Handbrake v2, bạn cần có đầu nối RJ12 và chiết áp (potentiometer) 10kΩ. Bạn hãy đấu dây như sau:

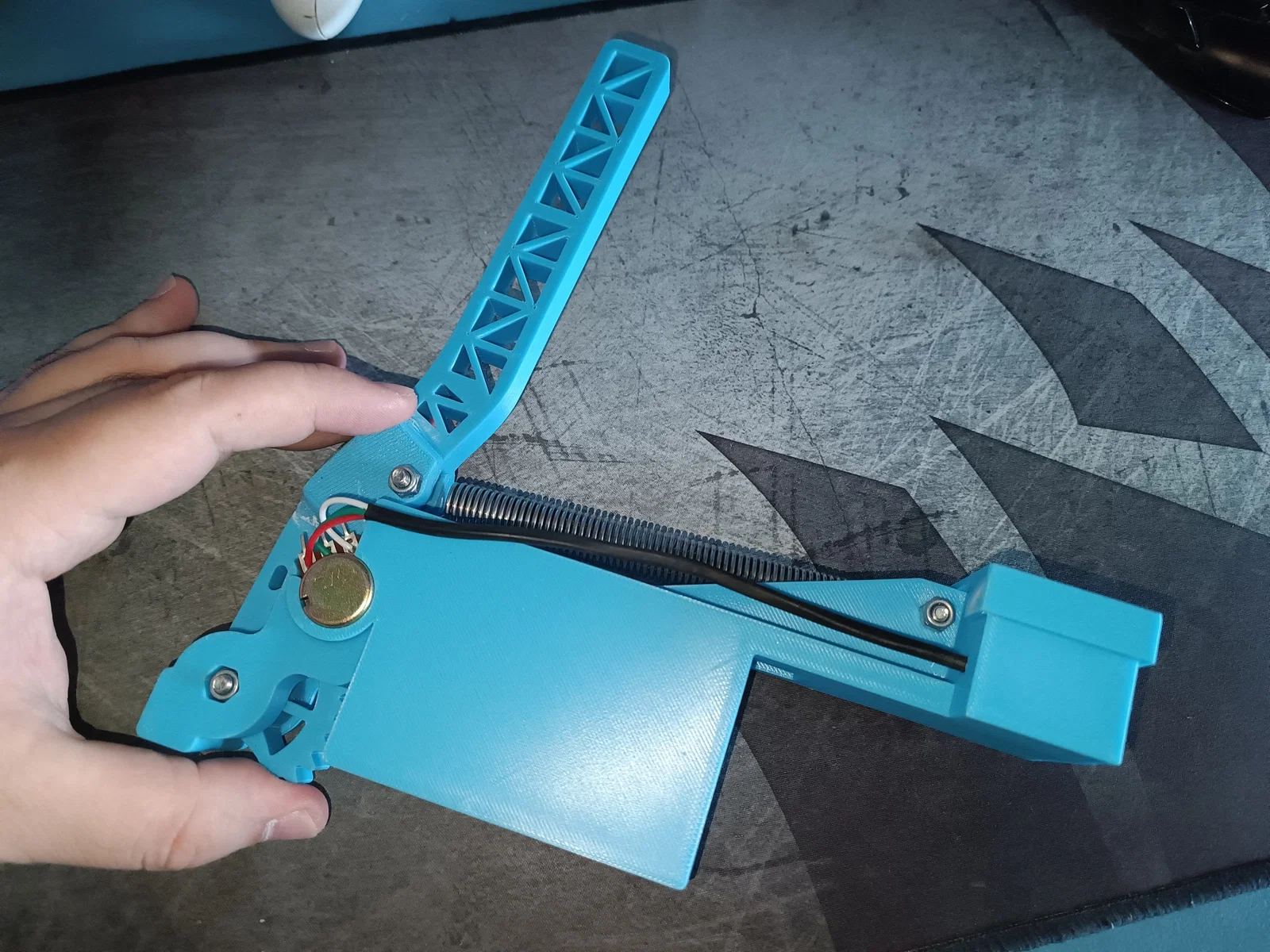

+5V: Chân 1 của RJ12 -> chân trái của chiết áp (dây màu đỏ trong ảnh)

Signal: Chân 2 của RJ12 -> chân giữa của chiết áp (dây màu xanh lá trong ảnh)

GND: Chân 5 + chân 6 của RJ12 -> chân phải của chiết áp (dây màu trắng trong ảnh)

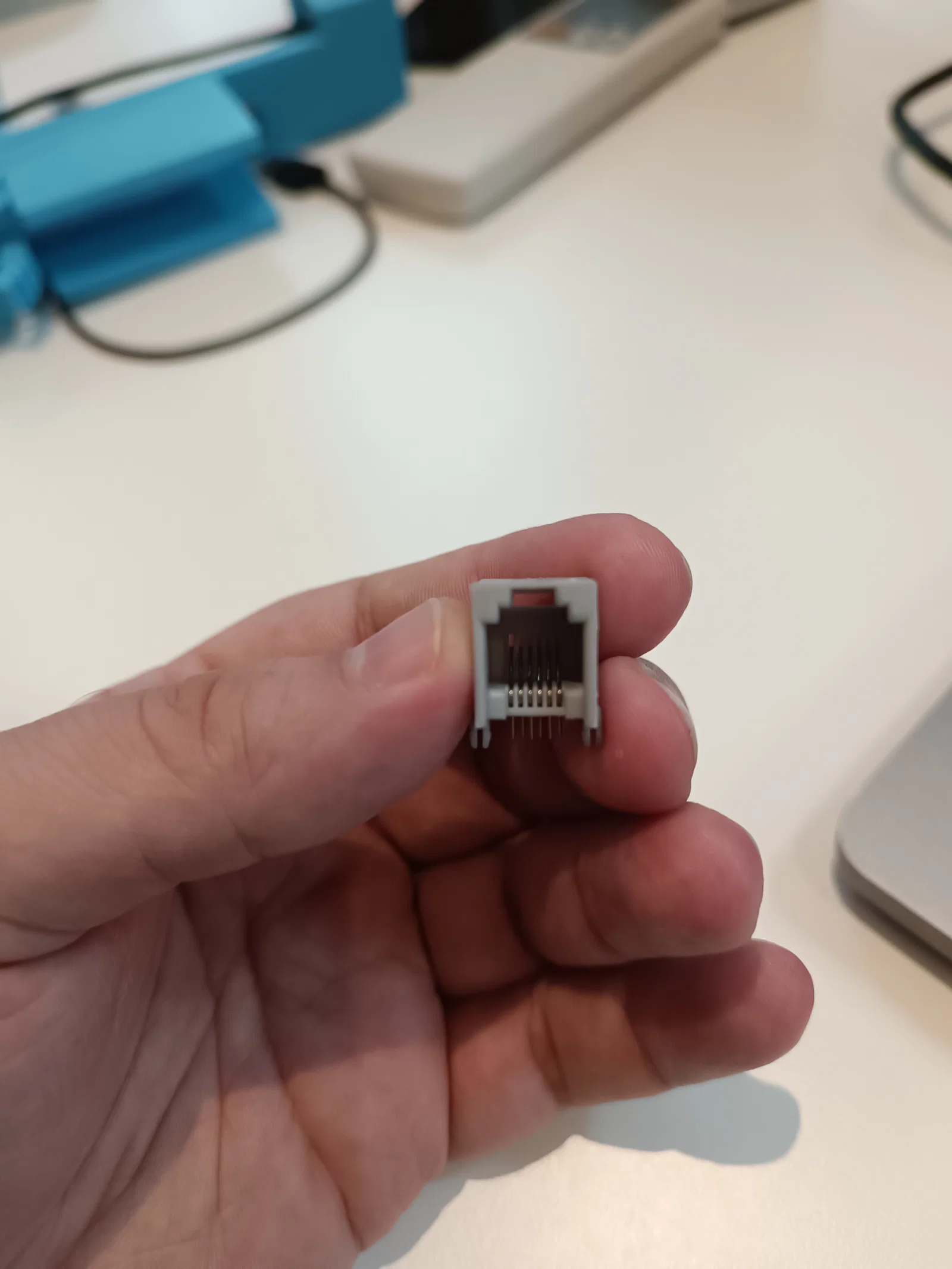

Về cách đếm chân của đầu nối RJ12: khi cầm đầu nối hướng mặt trước ra ngoài và lẫy cài hướng lên trên (như hình), chân ngoài cùng bên phải là chân 1, chân ngoài cùng bên trái là chân 6.

Bạn sẽ cần thêm hai vòng bi 4135mm (-624ZZ), một lò xo kéo 1.2x12x100mm cho cần gạt, cùng với ba ốc M4x30mm và ba đai ốc khóa M4.

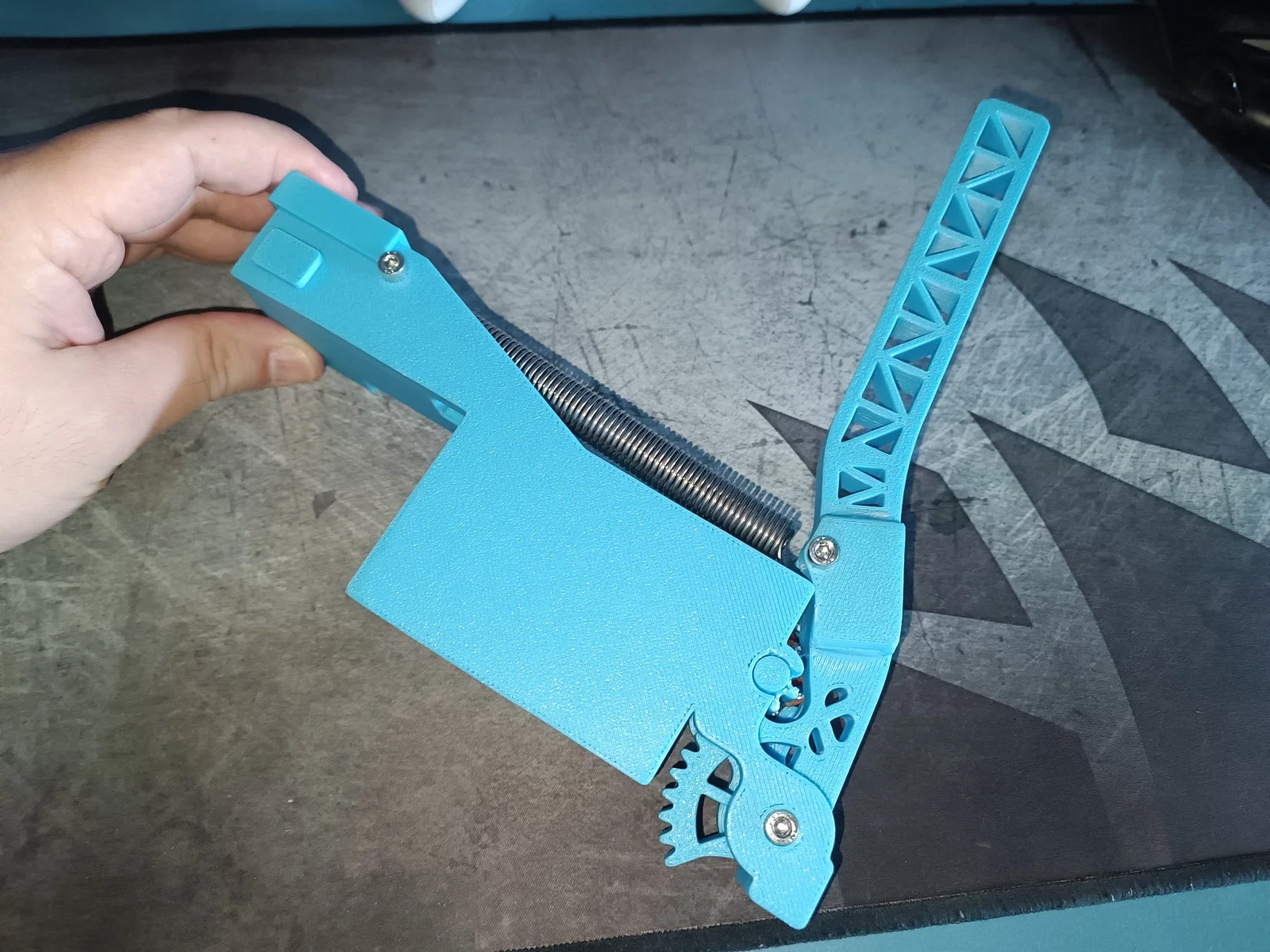

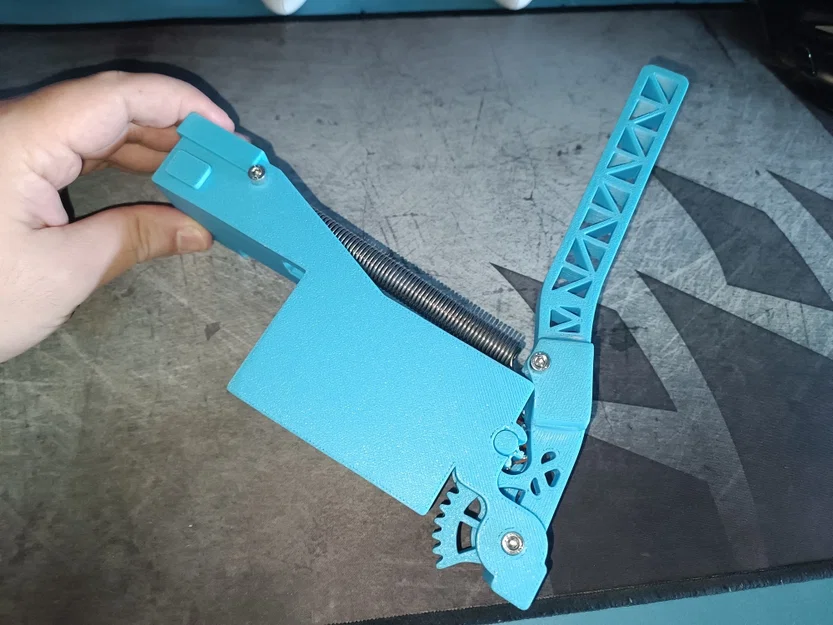

Phần vỏ được thiết kế để lắp vừa một board Arduino Pro Micro, giúp bạn biến nó thành phanh tay USB sử dụng trên PC. Để biết cách đi dây và lập trình cho vi điều khiển, bạn có thể tham khảo từ mẫu gốc mà dự án này dựa vào.

Mình in mẫu này bằng máy Anycubic Kobra S1 với nhựa ABS (Elegoo ABS Pro), độ phủ (infill) 100%. Tổng thời gian in khoảng 9 tiếng, tiêu tốn khoảng 200g nhựa.

Đầu nối RJ12: https://fr.aliexpress.com/item/1005010410226609.html

Chiết áp 10kΩ: https://fr.aliexpress.com/item/1005006271589247.html

Vòng bi: https://www.amazon.fr/Swpeet-tailles-dassortiment-roulements-profonde/dp/B0DQNGRL3R/

Lò xo: https://www.amazon.fr/traction-Diam%C3%A8tre-ext%C3%A9rieur-inoxydable-extr%C3%A9mit%C3%A9/dp/B0D1N3DKYJ/

Mô hình gốc: https://www.thingiverse.com/thing:6836194
