Lưới tản nhiệt cho tủ đông (Freezer grid)
Thiết kế lưới tản nhiệt cho tủ đông nằm ngang. Bộ lưới được chia thành 6 phần để dễ in trên các bàn in nhỏ, sử dụng khớp nối đuôi én chắc chắn và thẩm mỹ, phù hợp cho việc lắp đặt trong tủ đông.
Mô tả

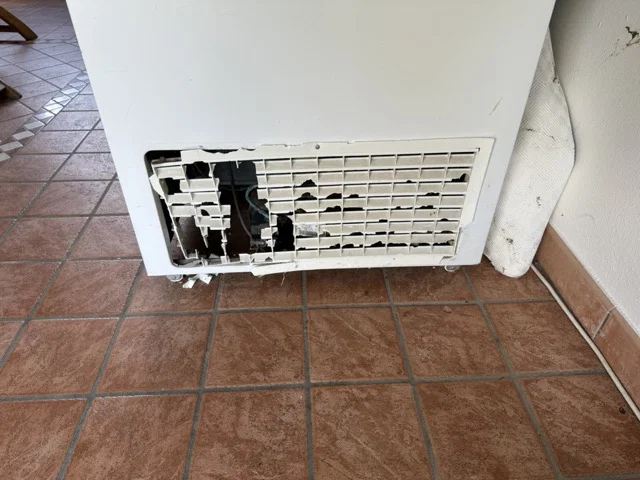

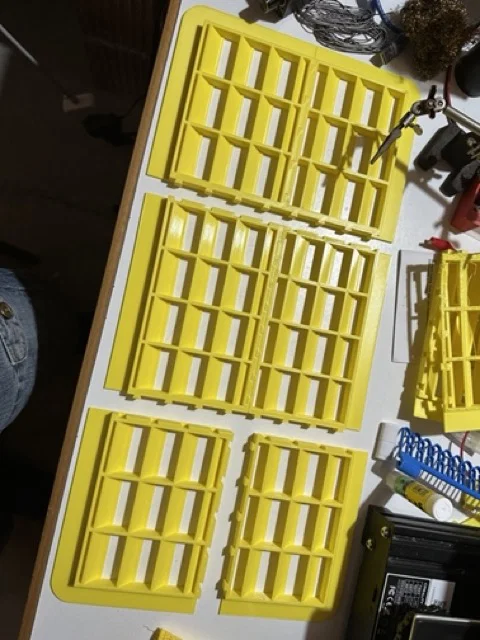

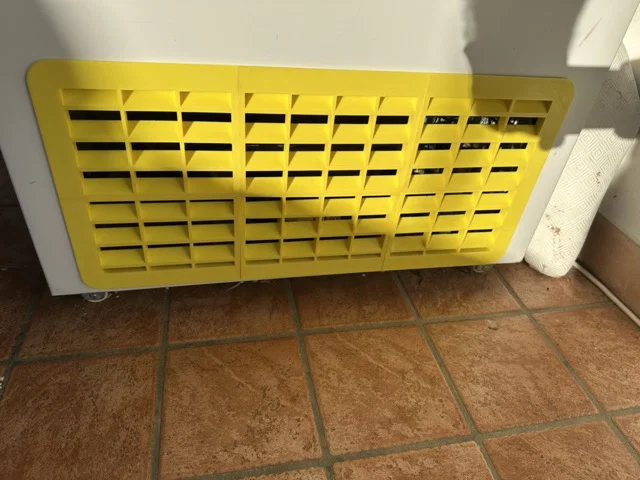

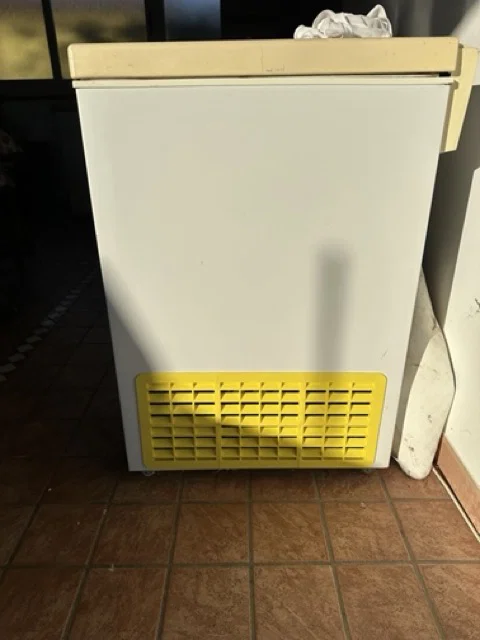

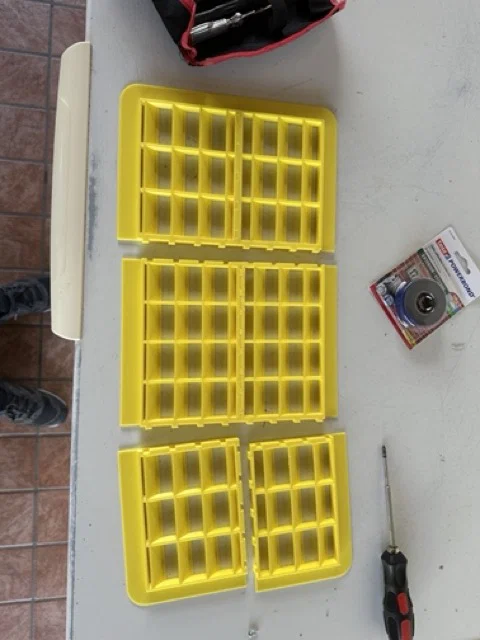

Mẹ mình có một cái tủ đông cũ để ngoài sân cần thay cái lưới tản nhiệt mới. Đây là thành quả sau vài lần chỉnh sửa, chủ yếu là do mình phải chia cái lưới ra làm sáu phần để vừa với bàn in. Việc này cũng khiến mình phải thử nghiệm thiết kế thêm, mình đã tập thiết kế khớp đuôi én (dovetail) lần đầu tiên và cố gắng giấu nó đi cho đẹp! Mình in bằng nhựa PLA màu vàng trên máy Ender 3V2, mỗi miếng mất tầm 8 đến 10 tiếng. Sau đó, mình gắn vào thành tủ lạnh bằng băng keo hai mặt 3M loại dùng ngoài trời. Mình đính kèm file STL và cả file thiết kế 3D gốc trong Freecad ở đây. Chúc các bạn in vui vẻ nhé!
