Mô tả
Giới thiệu

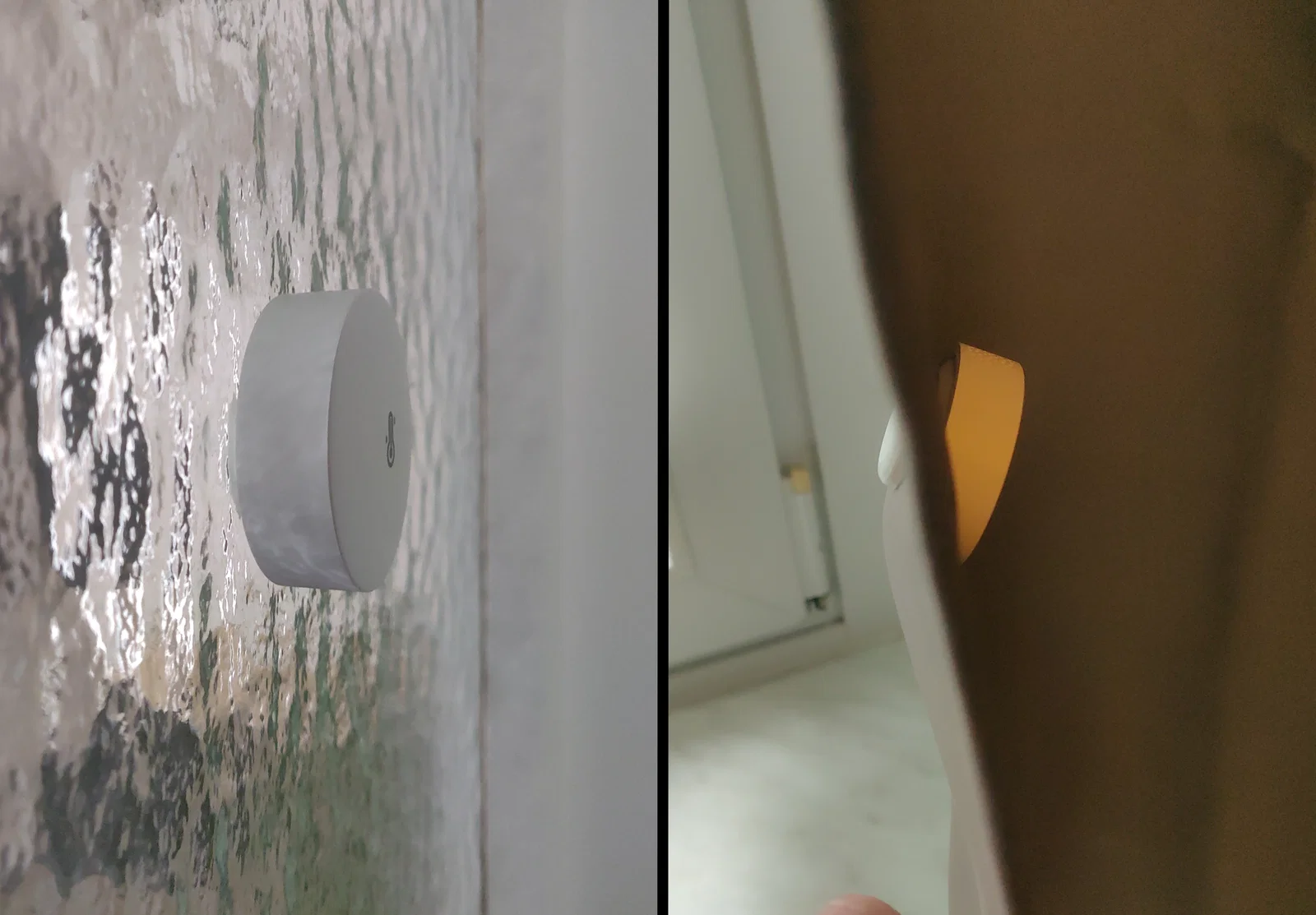

Nếu bạn đang dùng cảm biến SNZB-02P của Sonoff, bạn có thể dễ dàng gắn chúng lên các bề mặt sắt từ vì bản thân cảm biến đã có sẵn nam châm. Tuy nhiên, nếu bạn muốn gắn chúng lên bề mặt không phải sắt từ (như vỏ hộp nhựa), bạn sẽ cần một chiếc ốp lưng có nam châm. Đây chính là giải pháp dành cho bạn.
SNZB-02P: https://sonoff.tech/en-de/products/sonoff-zigbee-temperature-and-humidity-sensor-snzb-02p
Các phiên bản
Mẫu thiết kế này có hai phiên bản:
-

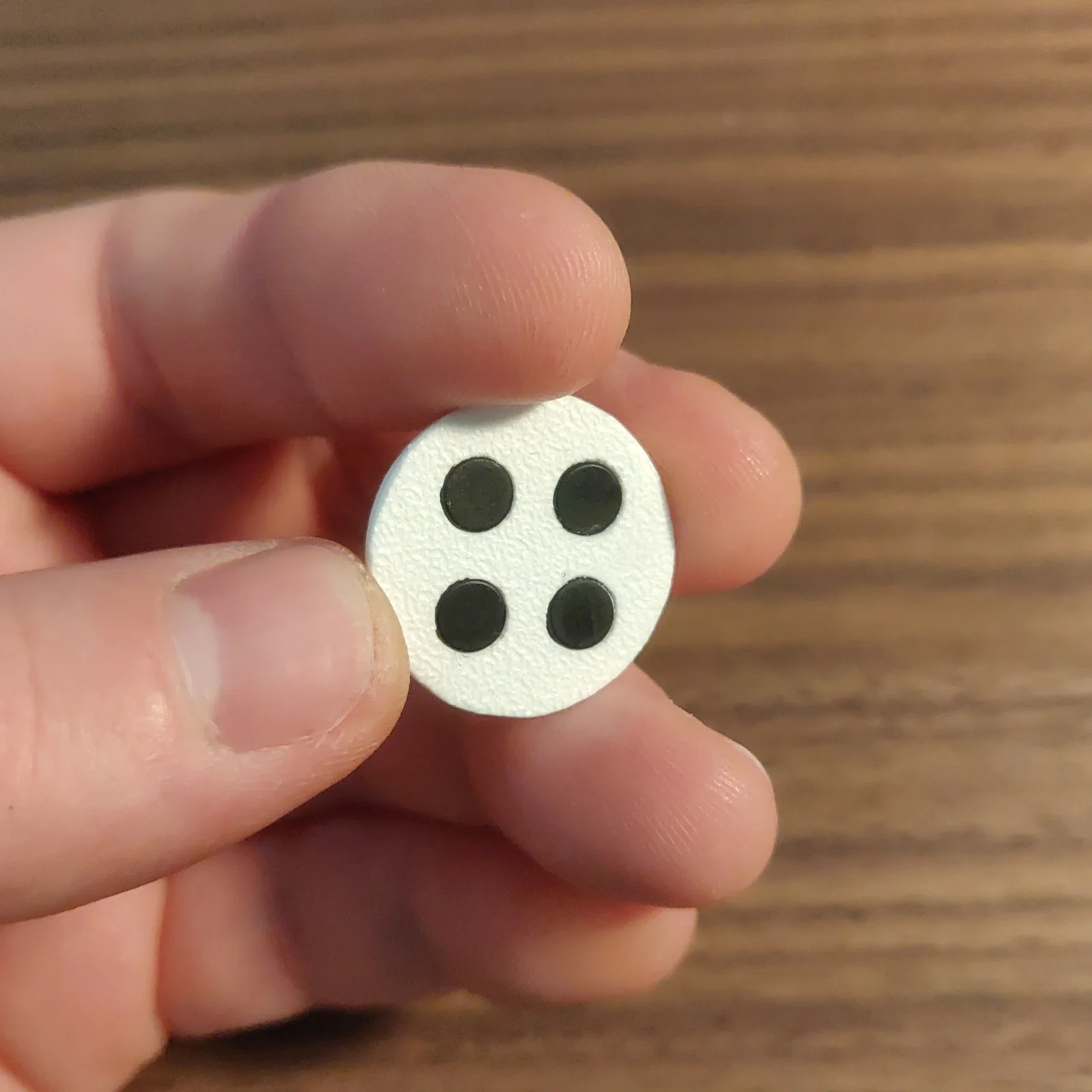

Phiên bản đơn giản (simple Version): Chỉ là một miếng nhựa có các vị trí để đặt bốn viên nam châm kích thước 5x1mm.
-
Phiên bản mạnh hơn (stronger Version): Phiên bản này sử dụng thêm một vòng đệm (long đền) M8 kết hợp với bốn viên nam châm 5x1mm để tăng cường lực hút.
Bảng so sánh các phiên bản:
| Phiên bản | Độ phức tạp | Độ mạnh |
| :--- | :--- | :--- |
| Vòng đệm (không in) | Rất thấp | Thấp |
| Phiên bản đơn giản | Trung bình | Trung bình |
| Phiên bản mạnh hơn | Cao | Rất mạnh |
Phiên bản mạnh hơn
Phiên bản này cần được lắp ráp qua nhiều bước. Hình ảnh dưới đây mô tả quá trình thực hiện.

-
Ở phía bên trái, bạn có thể thấy hai phần được in ra.
-
Một vòng đệm (M8, đường kính trong: 8.4mm, đường kính ngoài: 16mm) được đặt vào giữa.
-
Hai phần được dán lại với nhau kẹp chặt vòng đệm ở giữa.
-

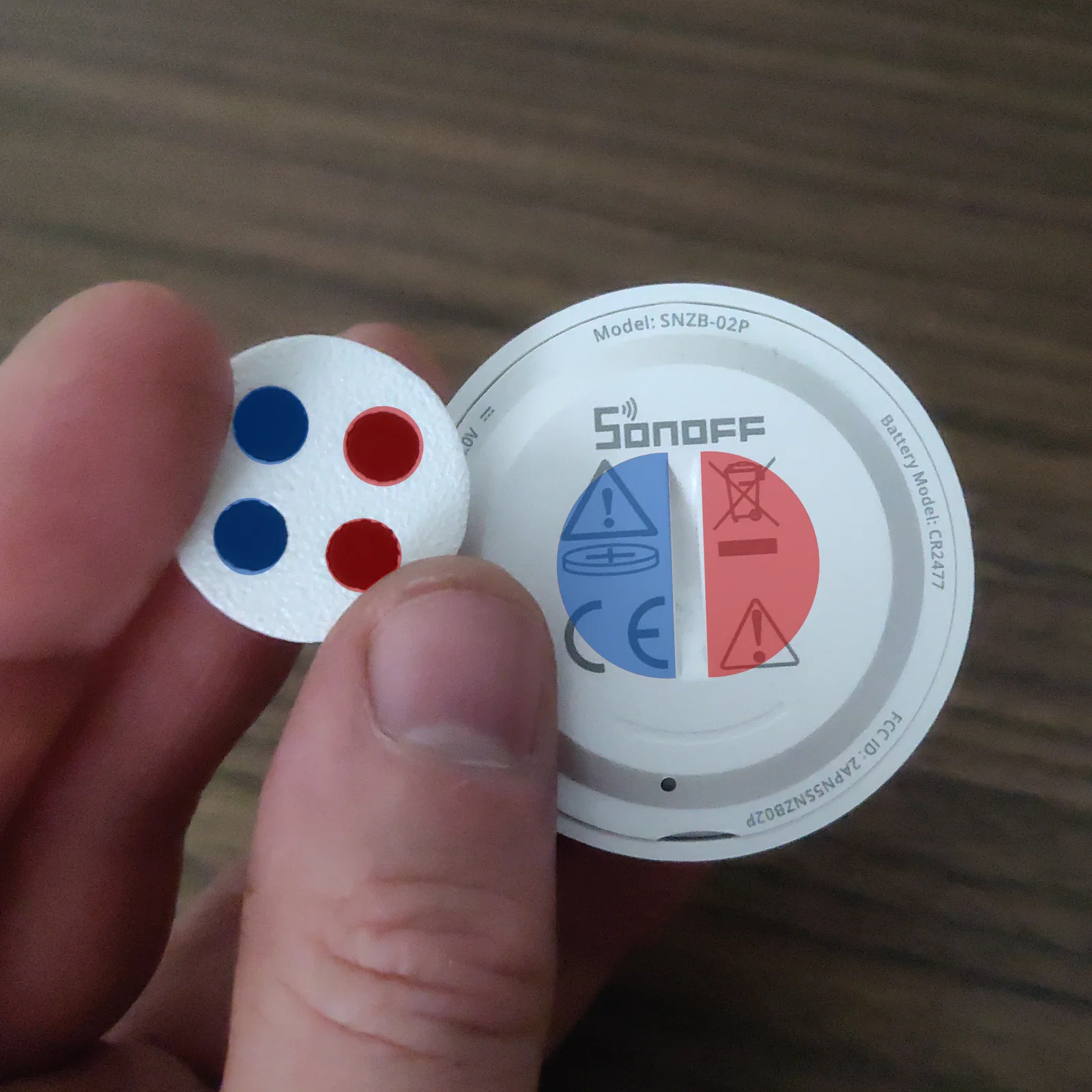

Lắp các nam châm vào. Lưu ý đặt các nam châm theo hướng khác nhau, như được chỉ dẫn bằng màu xanh và đỏ.
Tại sao phiên bản này lại mạnh hơn?
Vòng đệm có tác dụng điều hướng các đường sức từ. Tóm lại: Lực từ sẽ mạnh hơn ở phía có nam châm và yếu đi ở mặt còn lại (nơi không cần lực từ). Điểm hạn chế là việc in ấn và lắp ráp sẽ phức tạp hơn.
Nên chọn phiên bản nào?
Nếu giữa cảm biến và bề mặt dán chỉ là một lớp vật liệu mỏng, mình khuyên bạn nên in phiên bản đơn giản. Nếu bạn cần lực hút mạnh hơn, hãy thử phiên bản "stronger". Còn nếu bạn muốn tìm tòi trải nghiệm... tại sao không thử cả hai nhỉ :)
