Các bộ phận cho Bếp nhiệt tự động (Automatic Reflow Hotplate)
Bộ linh kiện gồm mặt trước bảng điều khiển, bộ chống gập dây TPU và khối đỡ để lắp đặt hệ thống kiểm soát nhiệt độ tự động cho bếp nhiệt. Dự án bao gồm hướng dẫn chi tiết và khuôn khoan để bạn dễ dàng lắp ráp tại nhà.
Mô tả
Đây là các linh kiện thuộc dự án nâng cấp tính năng kiểm soát nhiệt độ tự động cho bếp nhiệt (hotplate). Các linh kiện bao gồm:
-

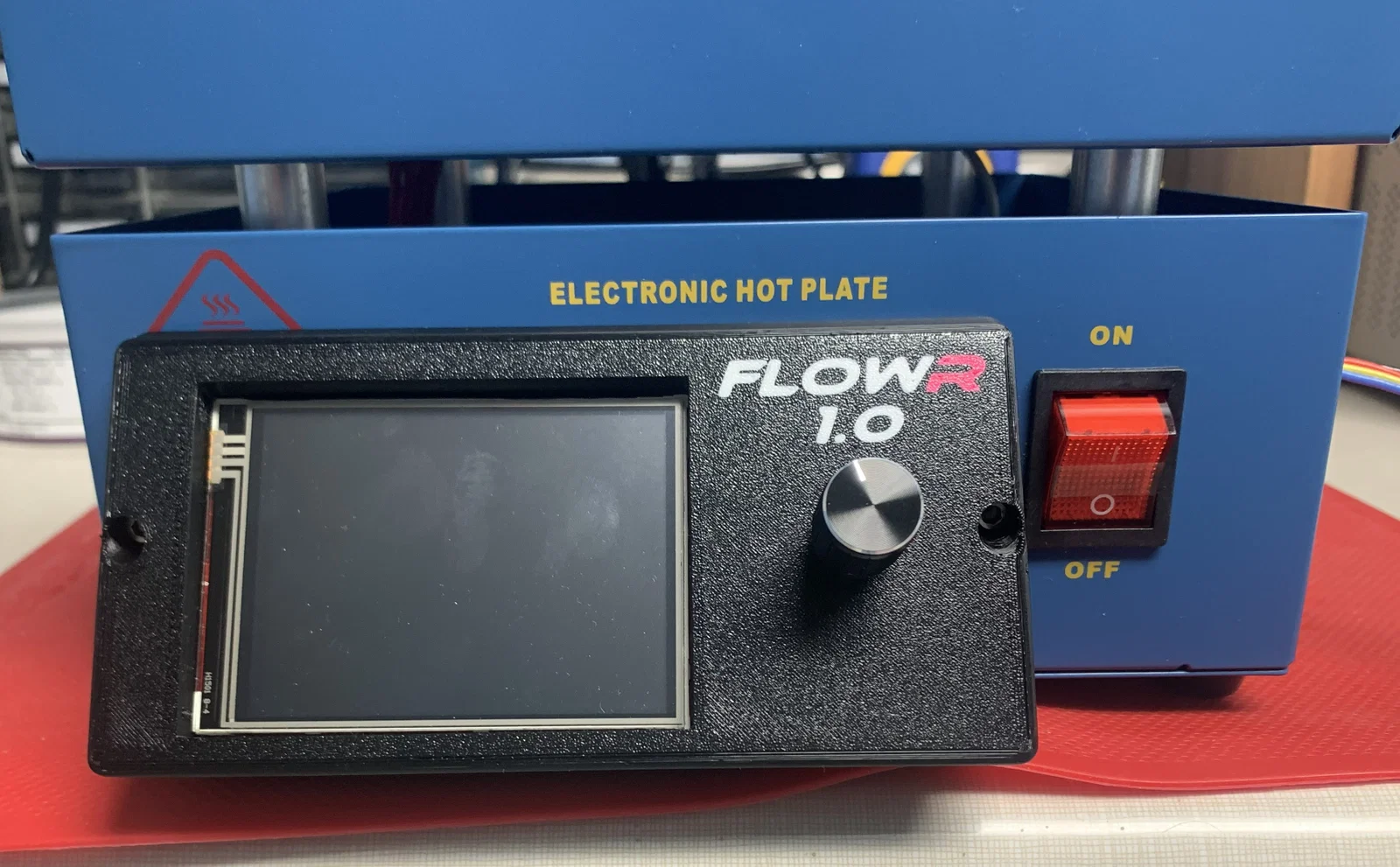

Mặt trước bảng điều khiển: dùng để gắn màn hình TFT và núm xoay encoder.
-

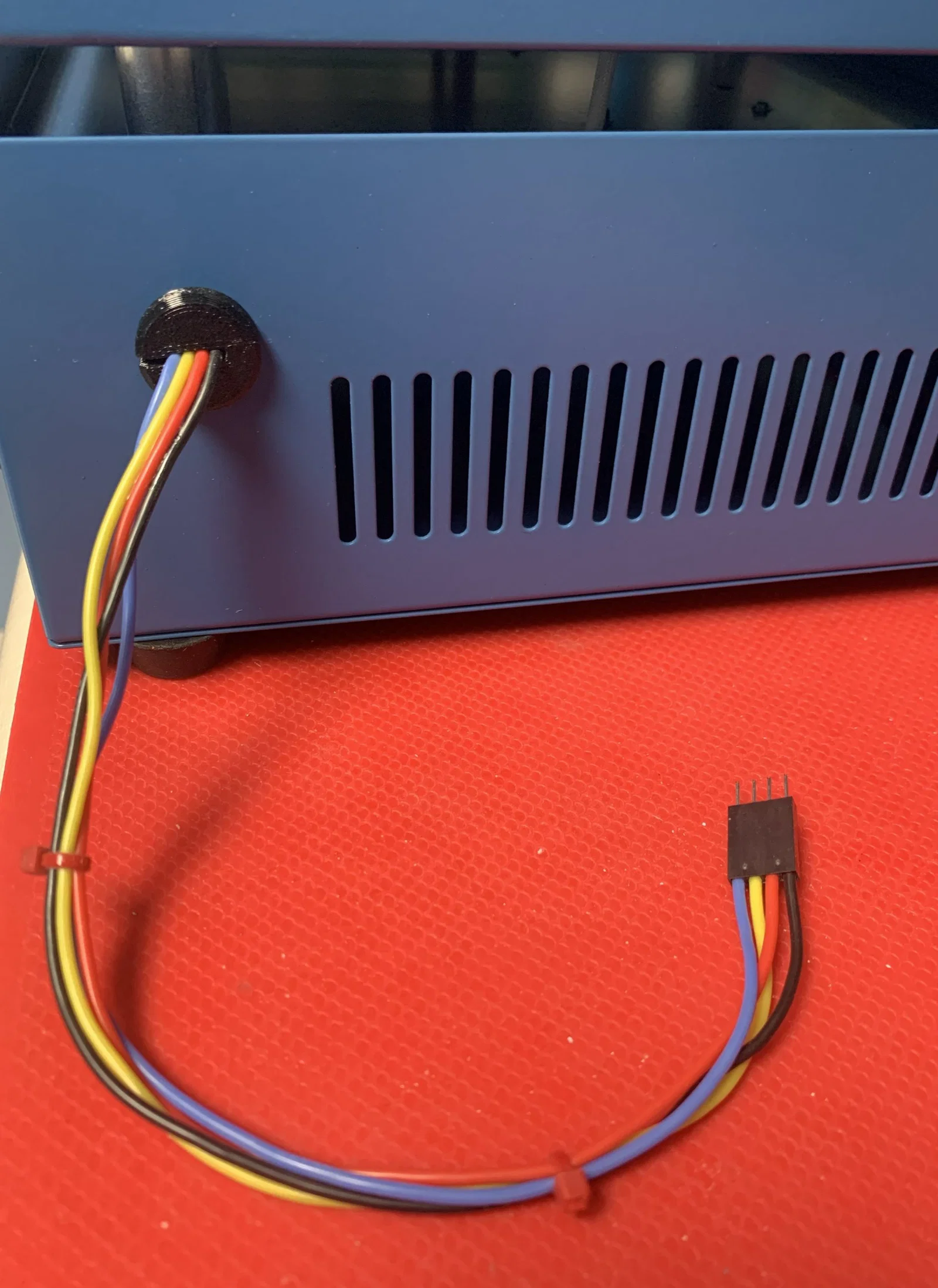

Bộ phận chống gập dây (strain relief) cho dây cáp từ bếp nhiệt ra quạt ngoài (khuyên dùng in bằng nhựa TPU).
-

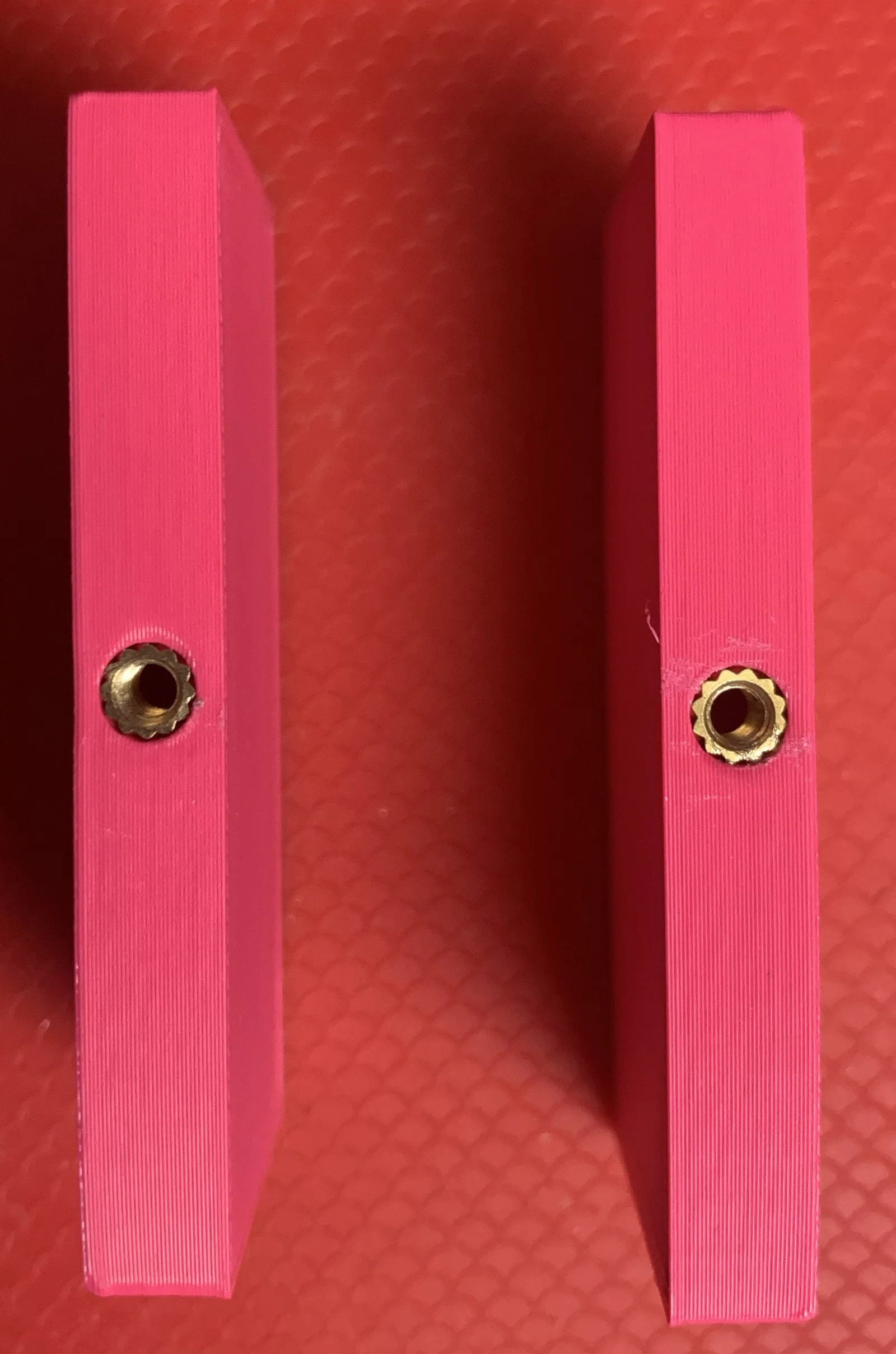

Hai khối đỡ để giữ bo mạch đục lỗ (perfboard) bên trong vỏ bếp nhiệt.
Bạn cũng sẽ cần thêm hai miếng ren cấy nhiệt (heat-set threaded inserts) kích thước M3 cho các khối đỡ, cùng hai ốc M3 dài 20mm để cố định mặt trước bảng điều khiển vào vỏ bếp và các khối đỡ bên trong.
Có sẵn một file PDF chứa bản vẽ khuôn khoan cho hai lỗ mà bạn cần khoan trên mặt trước của vỏ bếp nhiệt.
Dự án được tài liệu hóa chi tiết tại: https://tktf50.github.io/automatic-reflow-hotplate/
